La différence essentielle entre ces quatre types d'équipements ne tient pas au nom, mais à ce qu'il faut « extraire » et à ce qu'il faut « laisser » : la foreuse carotteuse doit extraire une carotte continue et complète, la foreuse à circulation inverse doit récupérer des cuttings par profondeur, la foreuse de puits d'eau doit former une paroi stable et extraire l'eau souterraine, tandis que « foreuse d'exploration » est une appellation plus large qui peut désigner une carotteuse ou une foreuse à circulation inverse. À l'achat, commencez par définir l'objectif du trou, puis comparez la profondeur de forage, le diamètre, le système d'échantillonnage et les capacités associées.
1. D'abord le mode de prélèvement, ensuite le nom de l'équipement
De nombreux litiges d'achat viennent du fait que l'on considère « exploration » comme un procédé unique. En réalité, les trous d'exploration minière et les trous d'échantillonnage géologique n'ont pas les mêmes exigences de forme d'échantillon, et les structures d'équipement diffèrent.
| Type d'équipement | Production principale | Caractéristiques de l'échantillon | Objectif typique |
|---|---|---|---|
| Foreuse carotteuse | Carotte continue | Préserve l'intégrité des formations, permet d'observer structures et pendages | Vérification fine du corps minéralisé, log géologique |
| Foreuse à circulation inverse | Cuttings remontés par profondeur | Volume d'échantillon important, rapide, segmenté par avancement | Prospection minière, vérification d'anomalies, contrôle rapproché |
| Foreuse de puits d'eau | Réalisation du puits | L'échantillonnage n'est pas l'objectif ; on se concentre sur la paroi, le diamètre et l'aquifère | Alimentation en eau, irrigation, rabattement de nappe, géothermie |
| Foreuse d'exploration | Selon la configuration | Carotte ou cuttings | Mines, hydrologie, étude géologique |
Dans ce document, les WR400RC, WR500RC-CS3, WR600RC et WR600RC-CS3 sont des foreuses sur chenilles orientées circulation inverse ; les WRTR1000 et WRTR600 sont des foreuses de puits d'eau à table de rotation sur remorque ; les WRT600, WRT1000 et WRT1200 sont des foreuses de puits d'eau à mât vertical sur camion. Les données disponibles ne fournissent pas les capacités de carottage BQ/NQ/HQ de modèles autonomes de carotteuses ; par conséquent, cet article ne liste pas de paramètres de diamètre spécifiques pour les carotteuses. Ces données doivent être confirmées par les fiches techniques des fabricants de carotteuses.
2. Foreuse à circulation inverse : idéale pour obtenir rapidement de nombreux cuttings
Le trajet de retour détermine la forme de l'échantillon
Le forage à circulation inverse établit un canal de retour indépendant via des tiges à double paroi ; les cuttings remontent principalement à l'intérieur de la tige, et non par l'espace annulaire extérieur. Ce trajet réduit la distance de mélange des cuttings dans le trou et facilite la collecte par segments de profondeur. On obtient des cuttings, pas une carotte complète ; c'est donc adapté à la prospection minière préliminaire et à la vérification rapprochée, mais pas au remplacement d'un trou carotté nécessitant l'observation des structures géologiques.
Différences entre les modèles à circulation inverse présentés
| Modèle | Profondeur max. | Diamètre de forage | Angle de travail | Force de levage | Système d'échantillonnage |
|---|---|---|---|---|---|
| WR400RC | 400 m | 105–305 mm | 45°/90° | 22 T | Retour RC conventionnel |
| WR500RC-CS3 | 500 m | 105–400 mm | 45°/90° | 25 T | Système d'échantillonnage cyclonique CS3 trois-en-un |
| WR600RC | 600 m | 105–450 mm | 45°/90° | 29 T | Retour RC conventionnel |
| WR600RC-CS3 | 600 m | 105–450 mm | 45°/90° | 29 T | Système d'échantillonnage cyclonique CS3 trois-en-un |
Le tableau montre que le CS3 n'accroît pas la profondeur de forage, mais intègre la séparation cyclonique, le fractionnement représentatif et la collecte des échantillons dans un même flux. Pour une équipe d'exploration qui traite beaucoup d'échantillons par jour et souhaite réduire les manipulations manuelles, ce type de système intégré diminue les transferts intermédiaires. Les données ne fournissent pas de résultats d'essai sur le taux de récupération des échantillons ; on ne peut donc pas en déduire la précision d'échantillonnage.
Éléments à vérifier lors du choix d'un modèle à circulation inverse
- Pression et débit du compresseur : le WR400RC recommande une pression de service de 1,2–3,5 MPa et une consommation d'air de 16–55 m³/min ; la série WR600RC recommande 1,6–6 MPa et 16–75 m³/min. Lorsque la profondeur et le diamètre augmentent, une pression suffisante mais un débit insuffisant peut encore réduire le retour d'échantillons et provoquer l'accumulation de débris au fond.
- Spécifications des tiges à double paroi : le WR400RC recommande des tiges RC de 89/102 mm, longueur 3 m. L'étanchéité des raccords et l'usure du tube intérieur influent directement sur le risque de contamination des échantillons.
- Gestion des échantillons : chaque sac doit porter le numéro du trou, le numéro d'échantillon, les profondeurs de début et de fin et la date ; l'enregistrement sur site doit correspondre un à un aux sacs. Si le projet applique un système QA/QC, des duplicatas, standards et blancs doivent être prévus selon les exigences.
- Poids de la machine et site : le WR400RC pèse environ 11 T, les WR500RC-CS3 et WR600RC environ 12–12,5 T. Avant tout déplacement, vérifier la portance des routes et la surface de la plateforme.
3. Foreuse de puits d'eau : objectif réalisation du trou et débit stable

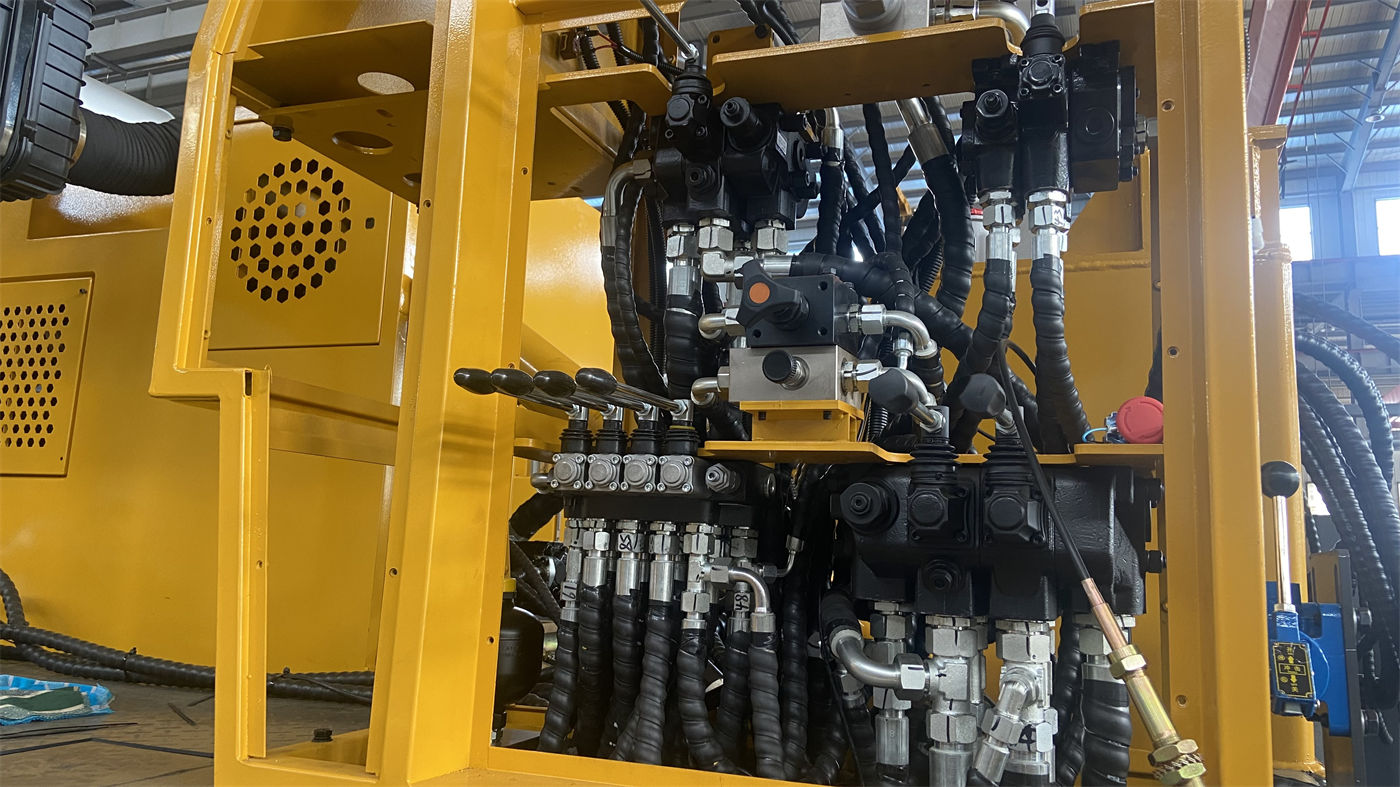

Différence entre table de rotation et mât vertical sur camion

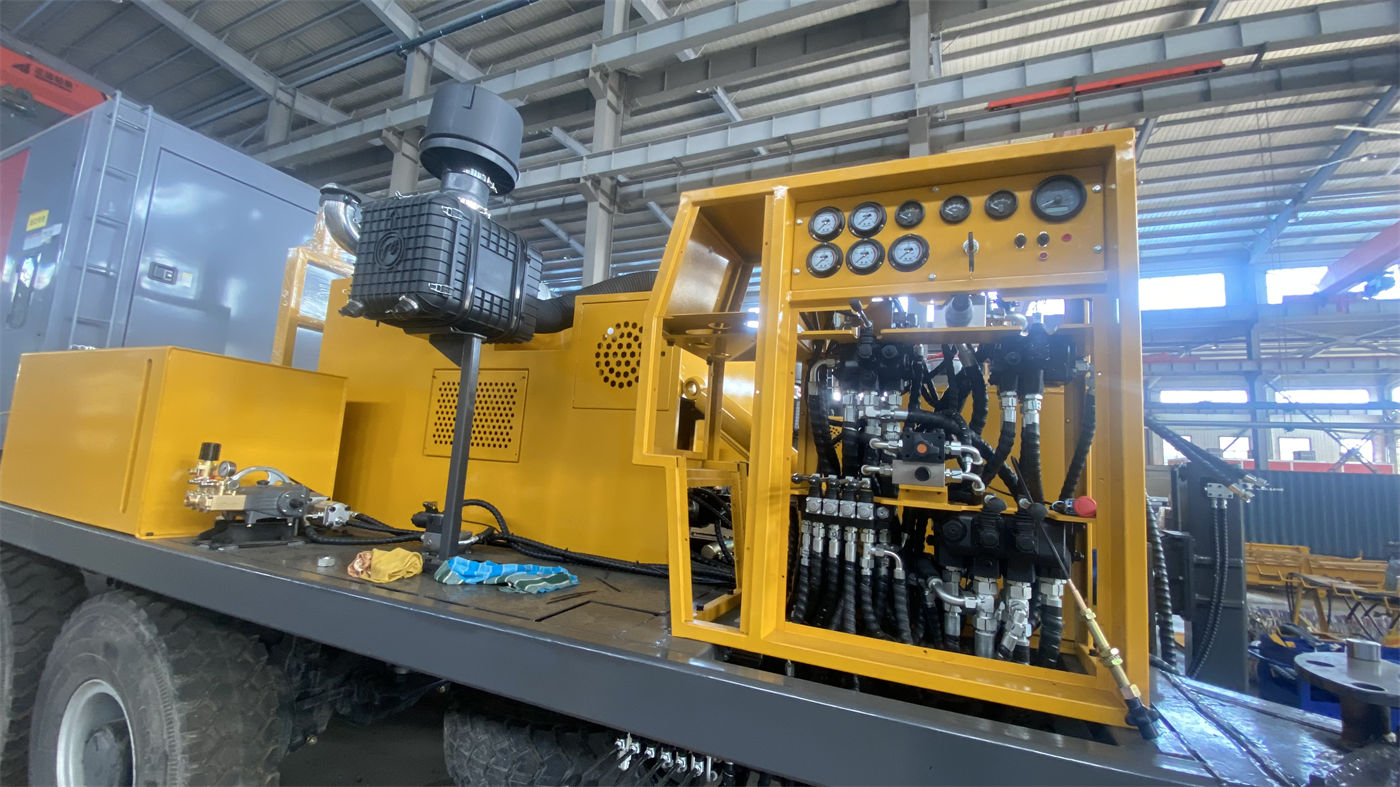

Les foreuses de puits d'eau présentées se divisent en deux orientations. Les WRTR1000 et WRTR600 sont des foreuses à table de rotation sur remorque, dont le cœur est la rotation de table et la circulation de boue ; elles conviennent aux puits profonds, à la géothermie, à l'alimentation en eau de sites miniers et aux forages hydrogéologiques. Les WRT600, WRT1000 et WRT1200 sont des foreuses de puits d'eau entièrement hydrauliques à mât vertical sur camion, intégrant mât, tête d'entraînement, avance hydraulique et commande sur un châssis camion ; elles conviennent mieux aux projets à points de forage dispersés nécessitant des déplacements routiers fréquents.
| Modèle | Montage | Profondeur max. | Diamètre de forage | Cœur d'avance/rotation |
|---|---|---|---|---|
| WRTR600 | Table de rotation sur remorque | 600 m | max. 500 mm | Table 38/57/85 tr/min |
| WRTR1000 | Table de rotation sur remorque | 1000 m | Passage de table 660 mm | Table 25 kN·m, quatre vitesses |
| WRT600 | Mât vertical sur camion | 600 m | 140–450 mm | Force de levage 37 T, couple double usage |
| WRT1000 | Mât vertical sur camion | 1000 m | 105–800 mm | Force de levage 51/52 T, rotation deux vitesses |
| WRT1200 | Mât vertical sur camion | 1200 m | 105–900 mm | Force de levage 61 T, 24000/12000 N·m |
Il faut préciser que les données publiques des WRTR600 et WRTR1000 indiquent le passage de table et le diamètre maximal de forage : diamètre maximal 500 mm pour le WRTR600, passage de table 660 mm pour le WRTR1000. Les documents rappellent explicitement que le diamètre final du puits doit être conçu selon l'aquifère, le tubage, le type de pompe et la stabilité des formations ; il ne faut pas interpréter directement la dimension du passage comme un diamètre de forage fixe.
Ordre de décision pour un projet de puits d'eau
- Réaliser d'abord une étude hydrogéologique pour déterminer la profondeur de l'aquifère cible et la qualité de l'eau, avant de parler de profondeur de forage.
- Déduire le diamètre du puits à partir du débit, du tubage et du type de pompe, plutôt que de choisir d'emblée le diamètre maximal.
- Dans les couches meubles supérieures, privilégier la boue, le tubage ou le tubage étagé pour établir une section stable avant d'atteindre la roche dure.
- Dans la roche dure, on peut passer au marteau fond de trou DTH ; le WRTR1000 propose en option la circulation inverse par air lift, le WRT1200 supporte des conditions DTH de 1,65–8 MPa et 16–120 m³/min.
- Dans les aquifères puissants et les zones à fort débit, noter la profondeur des principales venues d'eau ; lors de la réalisation du puits, positionner les crépines et les bouchons d'étanchéité en conséquence.
4. Une même machine pour exploration et puits d'eau : où sont les limites
Les documents indiquent que les WR400RC, WR500RC-CS3, WR600RC et WR600RC-CS3 comptent tous les puits d'eau profonds parmi leurs applications principales, et que les foreuses de puits d'eau WRTR1000, WRT1200, etc., peuvent aussi servir à l'hydrogéologie et aux forages géologiques généraux. Cela signifie que, dans certains projets, une même machine peut assurer différentes tâches sur différents trous, mais il faut distinguer plusieurs cas.
Cas où l'adaptation est possible
- Une foreuse de puits d'eau réalise un trou géologique sans carotte continue : on peut juger l'évolution des formations par les cuttings, le retour d'eau, les paramètres de boue et la réponse de forage.
- Une foreuse à circulation inverse réalise un puits d'eau sans exigence d'échantillonnage : on peut passer au DTH classique ou à la rotation à la boue, sans activer le système complet de prélèvement RC.
- Dans un même projet, les objectifs de forage diffèrent : par exemple une mine avec à la fois des trous d'exploration, des puits d'alimentation en eau et des puits pour l'abattage des poussières ; on peut changer les outils et le processus selon l'usage du trou.
Cas nécessitant une configuration supplémentaire ou un remplacement déconseillé
- Lorsqu'il faut une carotte continue de haute qualité, il convient d'utiliser une carotteuse dédiée. Les documents indiquent pour les foreuses de puits d'eau : « si le projet nécessite une carotte continue de haute qualité, il faut choisir une carotteuse dédiée ».
- Lorsqu'une foreuse à circulation inverse est utilisée pour l'échantillonnage d'exploration, elle doit être équipée de tiges à double paroi, d'un système d'air comprimé et d'un équipement d'échantillonnage adaptés. Le WRTR1000 propose en option la circulation inverse par air lift, mais les documents précisent qu'il « n'est pas une machine d'exploration RC dédiée » ; les projets exigeant une représentativité et une qualité de fractionnement précises doivent aussi prévoir un système d'échantillonnage adapté.
- Une foreuse de puits d'eau convertie en trou d'échantillonnage est généralement moins performante qu'une plateforme RC dédiée en matière de gestion des échantillons, de numérotation et de correspondance des profondeurs.
5. Informations à confirmer avant l'achat
- Objectif du trou : carotte continue, cuttings, ou puits productif.
- Profondeur et diamètre prévus : ces deux paramètres déterminent la force de levage, le couple de rotation et le débit du compresseur nécessaires.
- Angle de forage : pour un trou incliné, vérifier la plage d'angle de travail ; les documents des modèles à circulation inverse indiquent 45°/90°.
- Séquence des formations : épaisseur des couches meubles supérieures, présence de zones fracturées et de pertes d'air, qui déterminent la nécessité de boue et de tubage.
- Procédure de gestion des échantillons : en exploration minière, la fréquence de nettoyage du cyclone, du diviseur et des flexibles de retour doit correspondre au système QA/QC du projet.
- Conditions de déplacement : pour un mât vertical sur camion, vérifier les limitations de hauteur, la portance des ponts et le rayon de braquage ; pour une remorque, confirmer le véhicule tracteur et les dimensions de transport, par exemple environ 15100 × 2480 × 4100 mm pour le WRTR600 à mât court.
- Équipements associés : compresseur, pompe à boue, groupe électrogène, pompe à mousse et outils de tubage doivent-ils être inclus dans le budget global ?
Les documents ne fournissent pas les diamètres de carottage, les capacités de carottage ni les paramètres de forage correspondants pour une carotteuse autonome, pas plus que les rendements de forage des différents modèles sur des sites miniers ou des projets de puits d'eau réels. Ces éléments doivent être confirmés après avoir défini le modèle précis de carotteuse, à partir des données techniques du fabricant et des conditions hydrogéologiques du projet. Les valeurs citées dans cet article proviennent des fiches produits vérifiées du site ; la profondeur réelle, le diamètre et le résultat du puits doivent être conformes aux conditions du site et à une conception spécifique.
