Foreuse pour puits d'eau montée sur camion
Le WRT600 est une foreuse de puits d'eau entièrement hydraulique montée sur camion conçue pour les besoins de forage de puits profonds de 600 mètres et de transfert rapide entre plusieurs chantiers. La machine adopte une structure à mât droit, intégrant le mât, la tête d'entraînement, l'avance hydraulique, le treuil et le système de commande sur le châssis du camion. La profondeur de forage maximale est de 600 m, le diamètre de forage de 140 à 450 mm, avec une force de levage de 37 T et un couple de rotation à double régime de 15000 / 7500 N·m, adaptée aux projets d'irrigation agricole, d'approvisionnement en eau municipal, de puits industriels, d'approvisionnement en eau des zones minières, de rabattement de nappe et d'études géothermiques.
Contrairement aux équipements sur chenilles ou remorqués qui nécessitent un transport séparé, le WRT600 effectue ses déplacements routiers grâce au châssis du camion, ce qui le rend adapté aux déplacements fréquents entre plusieurs sites de projet. Pour les entrepreneurs en forage de puits, les équipes de construction minière et les équipes de services de puits d'eau régionales, la structure montée sur camion permet de réduire les opérations de chargement et de déchargement et de raccourcir le temps de préparation pour passer d'un point de forage à un autre.

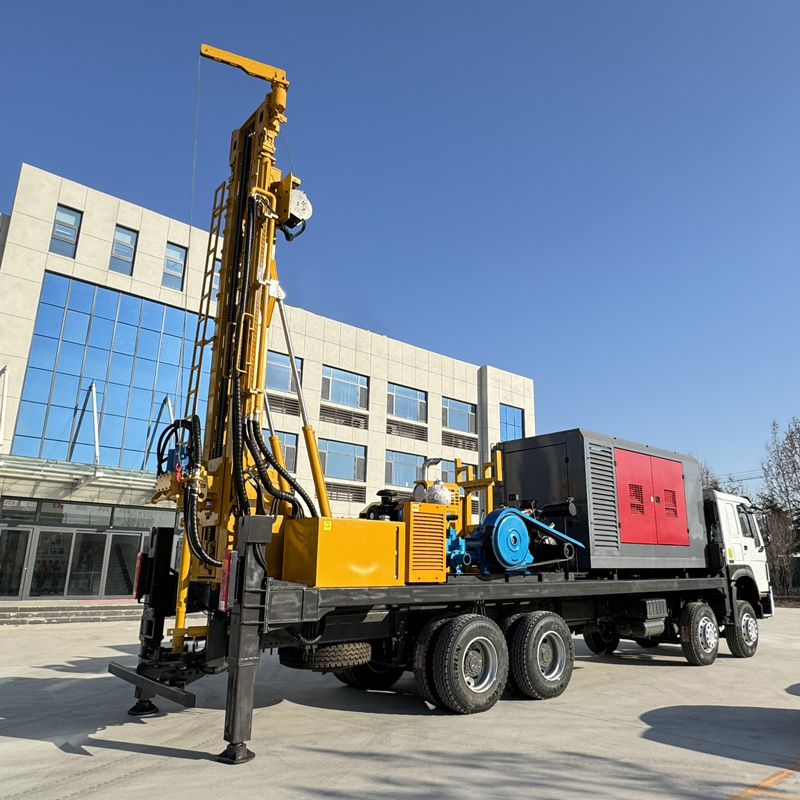

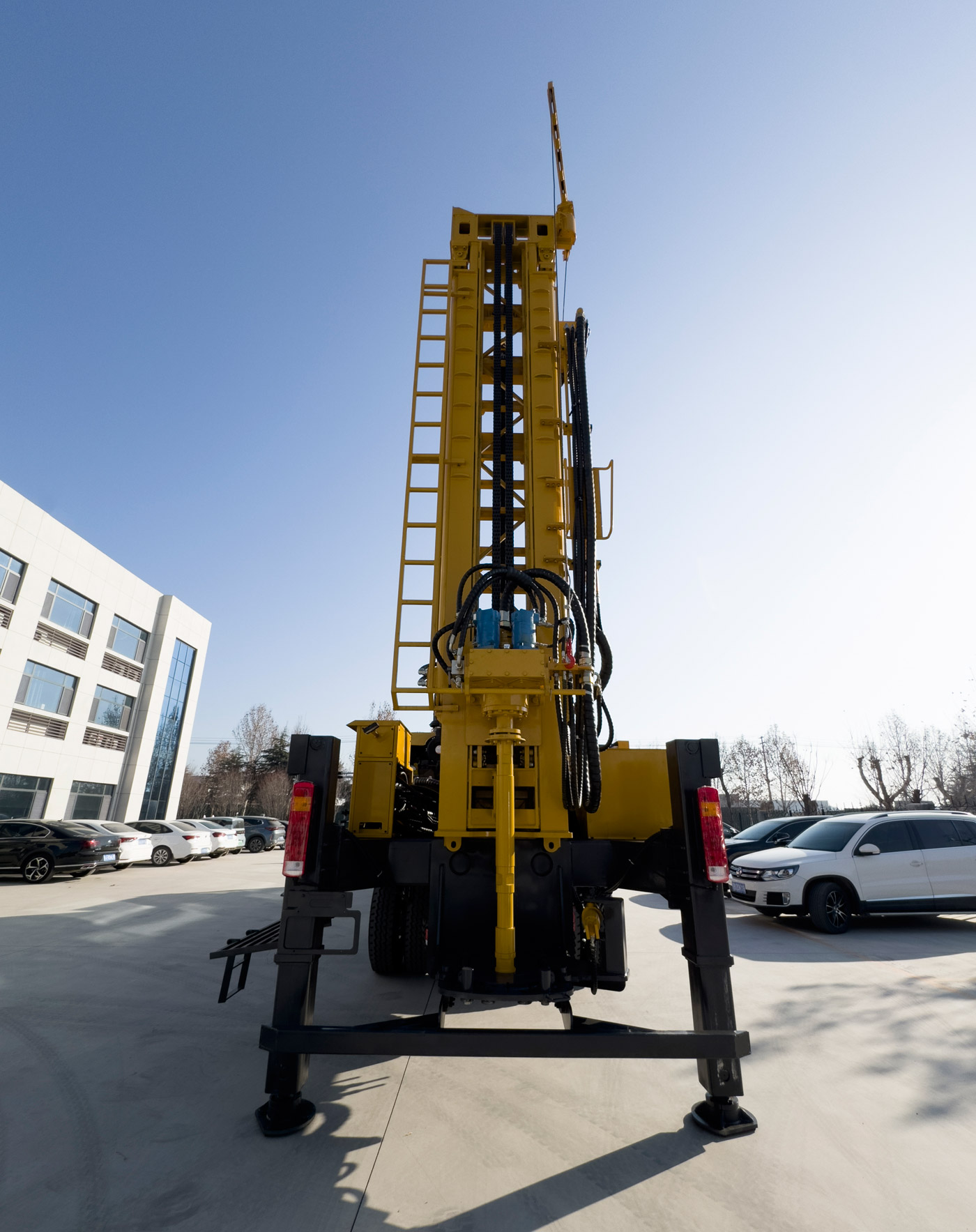

Le WRT600 adopte une structure à mât droit, sans modification de la longueur du mât par extension télescopique à plusieurs niveaux. Le chemin de transmission des forces est plus direct, ce qui convient au forage rotatif continu, à la manipulation de tiges en forage profond et aux travaux de puits d'eau à forte charge. La structure à mât droit se caractérise par une conception relativement simple et une maintenance intuitive, mais lors du transport et de l'accès au site, il est nécessaire de vérifier à l'avance la limitation de hauteur sur route, le dégagement du site et l'espace de manœuvre.
La profondeur de forage maximale de 600 m permet de travailler dans les régions où la nappe phréatique est profonde, où les aquifères peu profonds sont instables ou où le projet nécessite une plus grande marge de recherche d'eau. La capacité de classe 600 mètres répond à la plupart des puits d'eau profonds agricoles et industriels, et convient également au développement des eaux souterraines de moyenne et grande profondeur dans les zones minières et les projets d'infrastructure. La profondeur réelle du puits doit toujours être déterminée en fonction des conditions hydrogéologiques et de l'aquifère cible.
La plage de diamètres de forage de 140 à 450 mm permet de concevoir différentes structures de puits en fonction du tubage, du filtre, de la pompe submersible et du débit prévu. Les puits agricoles et communautaires n'ont généralement pas besoin d'utiliser en permanence le diamètre maximal, tandis que les projets miniers, industriels et d'approvisionnement en eau à haut débit peuvent nécessiter un diamètre de puits plus important. Le choix du diamètre doit donc servir l'objectif final de réalisation du puits.
La force de levage de 37 T et la pression axiale de 6 T offrent une marge importante pour la descente et la remontée des tiges, la récupération des marteaux fond de trou et une partie des opérations de tubage. À une profondeur de 600 mètres, le poids propre des tiges, le frottement des parois du trou et le poids du tubage augmentent. En cas de résistance anormale à l'extraction, il convient de traiter d'abord par le nettoyage du trou et l'évaluation de l'état intérieur, et non de se fier uniquement à la force de levage maximale pour tirer en force.
Le système de rotation a un couple maximal de 15000 / 7500 N·m, correspondant à des vitesses maximales de 70 / 140 tr/min. La vitesse lente à couple élevé convient mieux aux grands diamètres, aux roches dures et aux sections à forte résistance, tandis que la vitesse rapide convient aux formations stables à faible résistance. Pendant les travaux, il convient d'ajuster dynamiquement en fonction de la charge de rotation, du retour des débris et de l'état des outils de forage.
La course d'avance est de 7 m, utilisée avec des tiges de 3 m ou 6 m. Les tiges de 6 m permettent de réduire le nombre de raccords et d'améliorer l'efficacité du forage continu ; les tiges de 3 m conviennent mieux aux chantiers à espace limité ou aux conditions de transport ordinaires. Les vitesses de levage rapide de 30 m/min et d'avance rapide de 41 m/min sont principalement utilisées pour la manipulation des tiges et le retour de la tête d'entraînement.
Lors du forage au marteau fond de trou DTH, la pression de service recommandée est de 1,2 à 3,5 MPa, avec une consommation d'air de 16 à 55 m³/min. Le choix du compresseur doit prendre en compte simultanément le diamètre du trou, la profondeur, les spécifications du marteau fond de trou, la dureté de la roche et l'altitude. Atteindre seulement la pression sans débit suffisant entraînera un impact insuffisant et des difficultés d'évacuation des débris.

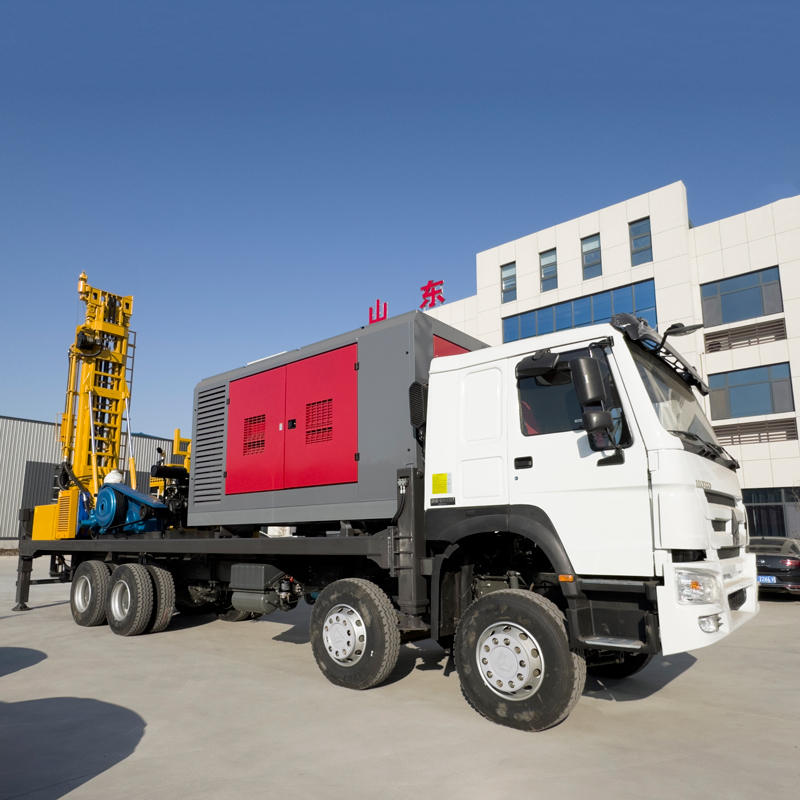

Après être entré dans des couches rocheuses relativement intactes, il est possible de configurer des marteaux fond de trou à moyenne et haute pression pour le forage DTH. En roche dure, il faut assurer la lubrification du marteau fond de trou, l'état du trépan et le nettoyage continu du trou. Si le retour des débris diminue, si la pression d'air est anormale ou si la résistance à la rotation augmente, il faut diagnostiquer rapidement l'accumulation de débris au fond, les fuites d'air ou l'usure des outils.
Pour les formations meubles telles que le sol, l'argile, le sable et le gravier, il est possible de configurer une pompe à boue et des outils de forage adaptés pour le forage rotatif à la boue. La circulation de la boue permet de transporter les débris et d'aider à stabiliser la paroi du trou ; lorsque la couche meuble supérieure est épaisse, il est également possible d'utiliser un tubage pour établir une section stable, puis de passer au procédé DTH dans la partie rocheuse inférieure.
De nombreux puits d'eau présentent une couverture meuble en partie supérieure, puis une transition progressive vers une roche altérée et une roche dure intacte en partie inférieure. Le WRT600 peut utiliser la rotation à la boue ou le tubage de protection en partie supérieure, puis passer au marteau fond de trou DTH en partie inférieure, ce qui réduit le problème d'un procédé unique incapable de s'adapter à toute la section.
Après être entré dans un aquifère productif, l'eau souterraine modifie l'évacuation des débris et le fonctionnement du marteau fond de trou. Les opérateurs doivent enregistrer la profondeur des principales couches productrices et ajuster l'alimentation en air, le nettoyage et le programme de tubage en fonction du débit. Lors de la réalisation du puits, il faut également positionner les filtres et les sections d'étanchéité en fonction de l'emplacement de l'aquifère.
Dans les formations appropriées, le forage DTH au marteau fond de trou repose principalement sur l'impact de l'air comprimé et l'évacuation des débris, avec une dépendance moindre à une grande quantité d'eau de forage. Il convient donc aux zones agricoles arides, aux zones minières isolées et aux projets manquant d'une source stable d'eau pour la boue. Si la couche meuble supérieure est épaisse, l'assistance par boue ou tubage peut encore être nécessaire.

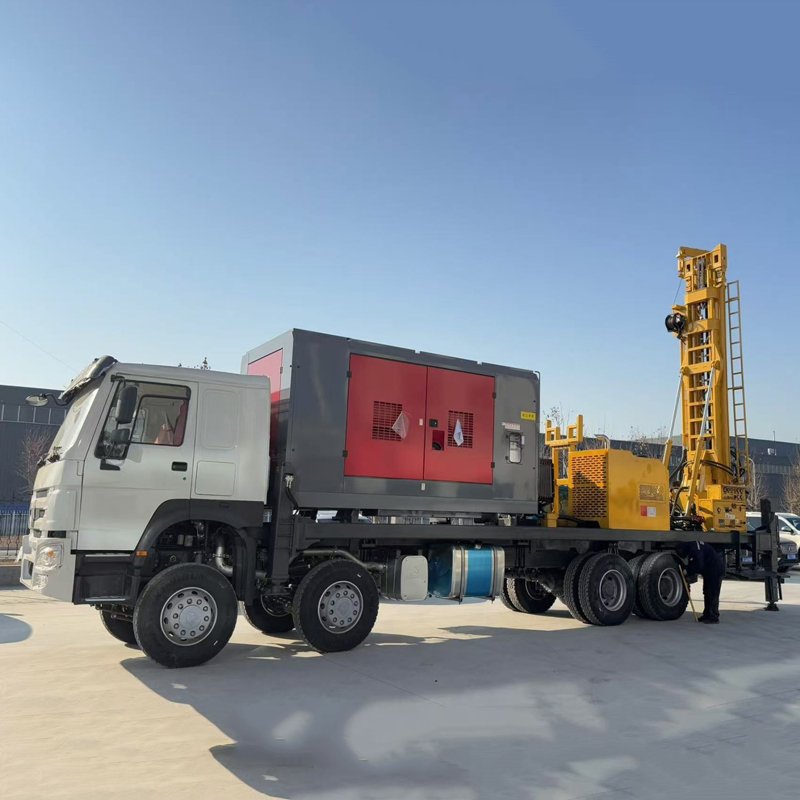

Le WRT600 peut être utilisé pour les puits d'irrigation des champs, vergers, pâturages et serres. La profondeur de classe 600 mètres offre une plus grande marge de recherche d'eau dans les régions où la nappe est profonde, tandis que le châssis monté sur camion facilite les déplacements rapides entre plusieurs fermes et points de forage.
Les villages, communautés et installations publiques peuvent utiliser le WRT600 pour le développement des eaux souterraines profondes. Pour les projets d'approvisionnement en eau à population concentrée ou à long terme, il convient de réaliser une étude hydrogéologique et une évaluation de la qualité de l'eau avant le forage, puis de déterminer la profondeur, le diamètre, le filtre et le type de pompe.
Les usines, parcs industriels et grands camps de construction peuvent utiliser le WRT600 pour forer des puits d'eau auxiliaires de production, des puits d'eau de lavage et des puits d'approvisionnement en eau potable. La plateforme montée sur camion convient aux projets à déplacements fréquents et permet de réduire les coûts d'organisation liés au transport séparé de la foreuse.
Les zones minières peuvent utiliser le WRT600 pour l'approvisionnement en eau des camps, l'abattage des poussières, le lavage des équipements et les puits d'eau auxiliaires de production, ainsi que pour certains forages de rabattement selon la conception hydrologique. Les routes et les sites miniers sont souvent accidentés ; avant l'accès, il convient de vérifier la circulation du châssis, les virages et la portance de la plateforme.
La profondeur de forage de classe 600 mètres peut également être utilisée pour certaines études géothermiques et forages de gradient de température. Les projets géothermiques nécessitent de prendre en compte en plus la température des formations, le fluide de circulation, le tubage et les exigences de cimentation. Les puits de développement géothermique formels doivent être équipés d'outils et d'un plan de réalisation selon une conception spécifique.
L'équipement est doté d'un grand treuil auxiliaire de 3 T et d'un petit treuil auxiliaire de 1,5 T, utilisables pour la manutention des marteaux fond de trou, des tiges, des outils de tubage, des tuyaux d'air et autres accessoires. Une utilisation rationnelle des deux treuils permet d'améliorer l'efficacité de l'organisation du chantier et de réduire les manutentions manuelles fréquentes.
L'équipement est équipé d'un moteur diesel de 132 kW, fournissant la puissance à la rotation, à l'avance, au treuil et aux systèmes auxiliaires. Lors de travaux prolongés en roche dure ou en forage profond, il convient d'accorder une attention particulière à la maintenance du refroidissement du moteur, du filtre à air et du système d'alimentation. Sur les sites très poussiéreux, il faut augmenter la fréquence de nettoyage des filtres et du radiateur.

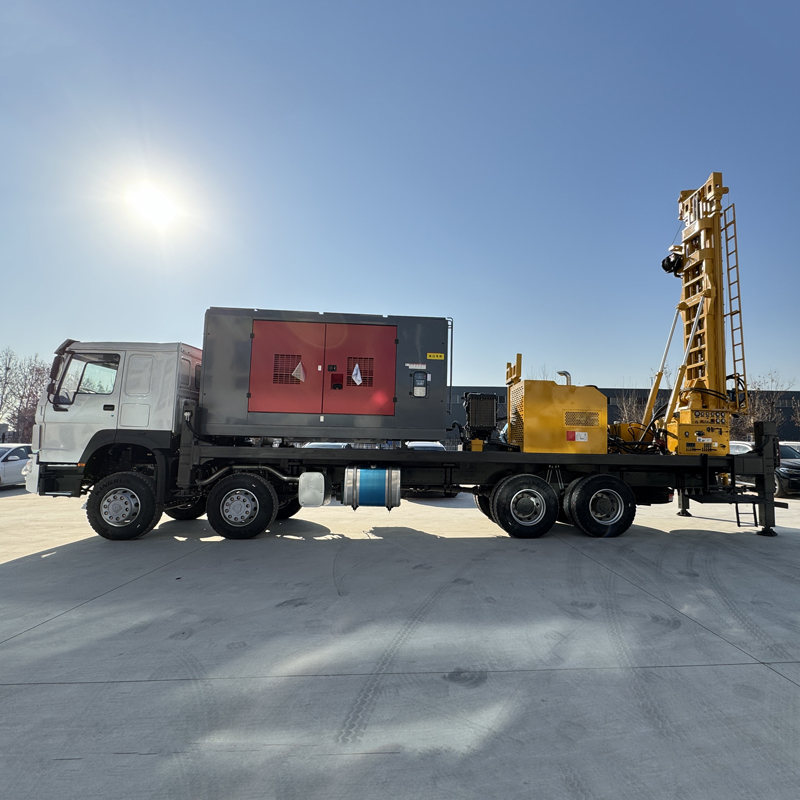

Le poids total de la machine est d'environ 26 T, avec des dimensions de transport d'environ 10 × 2,48 × 3,75 m. Bien que le châssis monté sur camion facilite les déplacements routiers, il est nécessaire avant l'accès au projet de vérifier la largeur des routes, la portance des ponts, les limitations de hauteur, le rayon de braquage et la portance du sol du chantier, afin d'éviter de ne pas pouvoir déployer l'équipement à l'arrivée en raison d'un manque de route ou d'espace.

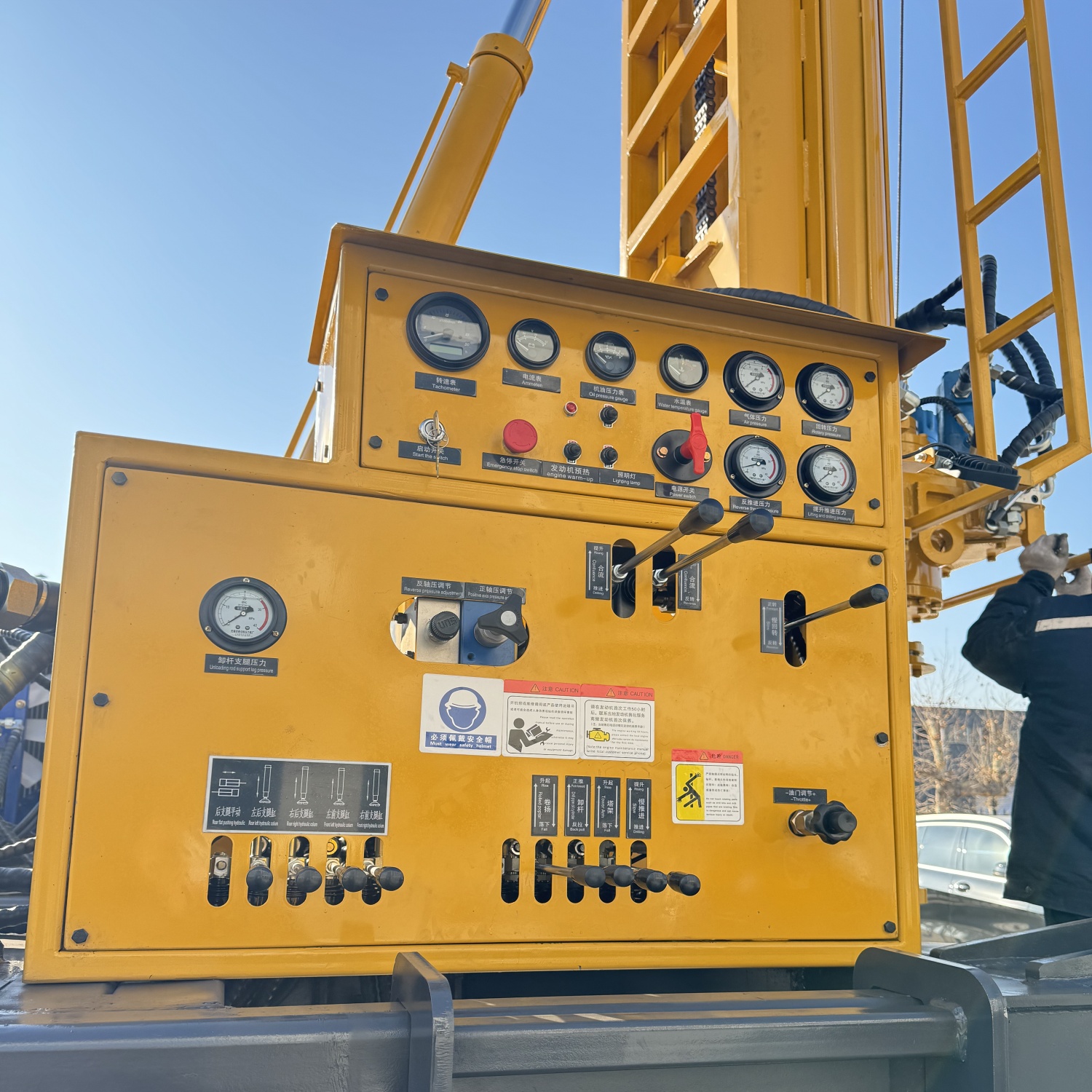

Avant de commencer chaque jour, il convient de vérifier le châssis du camion, le mât, le système hydraulique, la tête d'entraînement, le treuil, les tiges et les tuyaux d'air haute pression ; pendant le forage, observer en continu la pression d'air, le couple, le retour des débris, le retour d'eau et la résistance à l'extraction ; avant tout déplacement, il est impératif de remettre le mât et les mécanismes de travail en état de transport sûr et de fixer l'équipement conformément aux exigences du transport routier.
En raison des différences dans les conditions géologiques réelles, les outils dans le trou, l'angle de forage et les méthodes d'opération, l'efficacité de forage finale, la profondeur et la qualité du puits doivent être basées sur les conditions réelles du site.
| Paramètre | Valeur |
|---|---|
| Paramètres de base | |
| Modèle | WRT600 |
| Type d'équipement | Foreuse de puits d'eau à mât droit montée sur camion |
| Mode d'installation | Montée sur camion |
| Structure du mât | Mât droit |
| Profondeur de forage maximale | 600 m |
| Diamètre de forage | 140–450 mm |
| Tiges et système d'avance | |
| Longueur des tiges | 3 / 6 m |
| Diamètre de tige recommandé | 102 / 114 / 127 mm |
| Pression axiale | 6 T |
| Force de levage | 37 T |
| Vitesse de levage rapide | 30 m/min |
| Vitesse d'avance rapide | 41 m/min |
| Course d'avance | 7 m |
| Système de rotation | |
| Couple de rotation maximal | 15000 / 7500 N·m |
| Vitesse de rotation maximale | 70 / 140 tr/min |
| Compatibilité du système pneumatique | |
| Pression de service recommandée | 1,2–3,5 MPa |
| Consommation d'air recommandée | 16–55 m³/min |
| Marteaux fond de trou compatibles | Séries moyenne et haute pression |
| Systèmes auxiliaires | |
| Force de levage du grand treuil auxiliaire | 3 T |
| Force de levage du petit treuil auxiliaire | 1,5 T |
| Motorisation et machine complète | |
| Puissance du moteur | 132 kW |
| Type de motorisation | Diesel |
| Mode de déplacement | Châssis du camion |
| Angle de montée maximal | 21° |
| Poids total | 26 T |
| Dimensions de transport | 10 × 2,48 × 3,75 m |
| Efficacité de forage de référence | 10–35 m/h |
| Méthodes de forage | |
| Forage rotatif hydraulique à tête d'entraînement | Adapté aux puits d'eau conventionnels et au forage de différents diamètres |
| Forage DTH au marteau fond de trou | Adapté à la roche altérée, fissurée et dure intacte |
| Forage rotatif à la boue | Adapté aux formations meubles telles que sol, argile, sable, gravier |
| Accessoires en option | |
| Pompe à boue | En option |
| Pompe centrifuge | En option |
| Générateur | En option |
| Pompe à mousse | En option |
| Applications typiques | |
| Irrigation agricole | Champs, vergers, pâturages et puits agricoles |
| Approvisionnement en eau municipal | Villages, communautés et puits d'approvisionnement public |
| Puits industriels | Usines, parcs industriels et approvisionnement en eau des camps de construction |
| Approvisionnement en eau des zones minières | Eau domestique, abattage des poussières et approvisionnement auxiliaire de production minière |
| Projets de rabattement | Forages de rabattement en zone minière et certains projets |
| Projets géothermiques | Forages de gradient de température et certaines études géothermiques |
