WRTR600

💧 Foreuse à eau à table rotative remorquable WRTR600 de 600 m

Le WRTR600 est une foreuse remorquable de classe 600 m dont le principe repose sur le forage rotatif à table et la circulation de boue. L'équipement regroupe sur un châssis remorquable le générateur diesel, la pompe à boue 3NB-130, la table rotative, le double treuil, le mât, les béquilles et le mécanisme auxiliaire de dévissage, ce qui le rend adapté aux puits d'eau profonds, aux puits géothermiques, aux études hydrogéologiques, à l'exploration géologique générale et à certains forages de travaux de fondation.

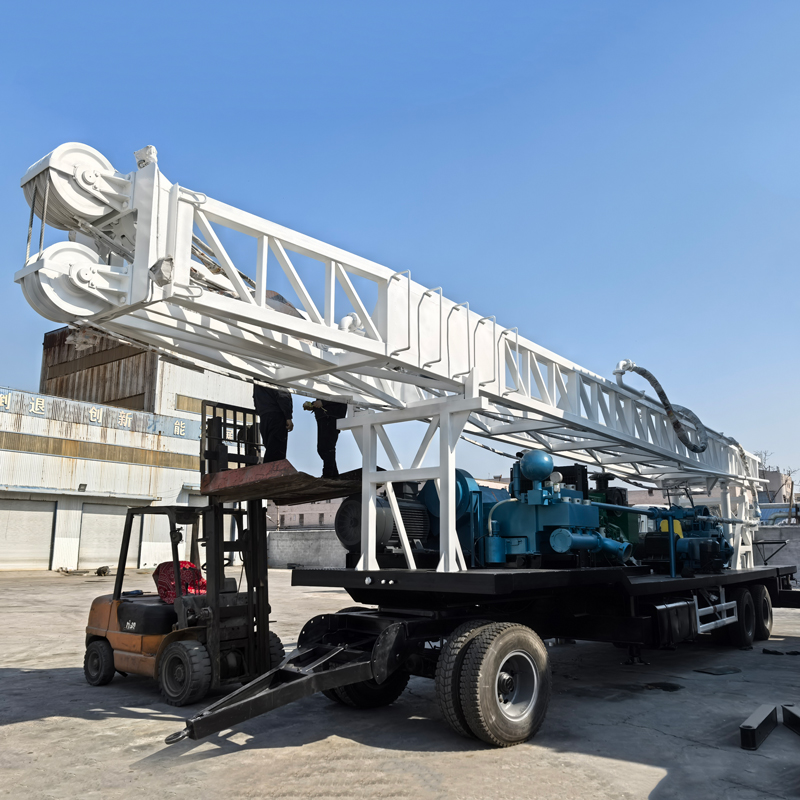

🚛 Structure remorquable facilitant les transferts entre projets

L'ensemble de la foreuse peut être transféré entre différents projets à l'aide d'un véhicule tracteur approprié, ce qui réduit la complexité du transport dispersé du mât, de la puissance et du système de boue. Pour les entrepreneurs en puits d'eau de villages, en irrigation agricole, en géothermie et en forages d'ouvrages, cette structure convient mieux aux chantiers successifs sur plusieurs sites.

📏 Profondeur de forage de 600 m couvrant les projets d'eaux souterraines moyennement profondes

La profondeur de forage maximale est de 600 m et le diamètre de forage maximal de 500 mm, ce qui permet l'exploitation d'eaux souterraines moyennement profondes, les puits d'eau agricoles et industriels, ainsi que certaines études géothermiques et projets de puits géothermiques de profondeur moyenne. La profondeur et le diamètre réels dépendent de la formation, des outils de forage, de la circulation de boue, de la conception du tubage et de la résistance dans le trou.

🔄 Table rotative à trois vitesses adaptée aux différentes formations et charges

La table rotative offre trois vitesses de 38 / 57 / 85 tr/min, correspondant à des couples théoriques d'environ 13,8 / 9,2 / 6,2 kN·m. La vitesse basse offre un couple plus élevé, mieux adapté aux grands diamètres, aux trains de tiges lourds et aux formations résistantes ; les vitesses plus élevées conviennent aux phases de forage à moindre résistance.

🕳️ Passage de table rotative de 500 mm adapté aux tubages et aux outils de grand diamètre

Le passage de table rotative de 500 mm offre un espace de travail pour les tiges de forage de grande taille, les tubages et certains outils de forage d'ouvrages, ce qui convient à l'ouverture de grands diamètres et aux opérations de tubage dans les puits d'eau et les travaux de fondation. Le diamètre final du trou doit toutefois être déterminé en fonction de la formation et de la conception du puits.

🧵 Double treuil principal et auxiliaire améliorant l'efficacité de manutention des tiges

Le treuil principal offre une traction monocâble de 40 kN et le treuil auxiliaire de 30 kN, pouvant respectivement prendre en charge le levage des tiges, l'assistance au tubage, le transport des outils et les opérations de coordination sur site. Lors du forage profond, il convient de vérifier régulièrement les câbles, les systèmes de freinage et l'enroulement des câbles sur les tambours.

💪 Tête d'injection de 30 T adaptée au forage rotatif profond

La tête d'injection supporte une charge maximale de 30 T et présente un diamètre intérieur de 63,5 mm, ce qui permet de prendre en charge le train de tiges profond et les conditions de circulation de boue. À mesure que la profondeur augmente, le poids propre du train de tiges et le frottement contre les parois augmentent progressivement ; l'adéquation entre la tête d'injection, le treuil, la tige carrée et les tiges de forage est donc essentielle.

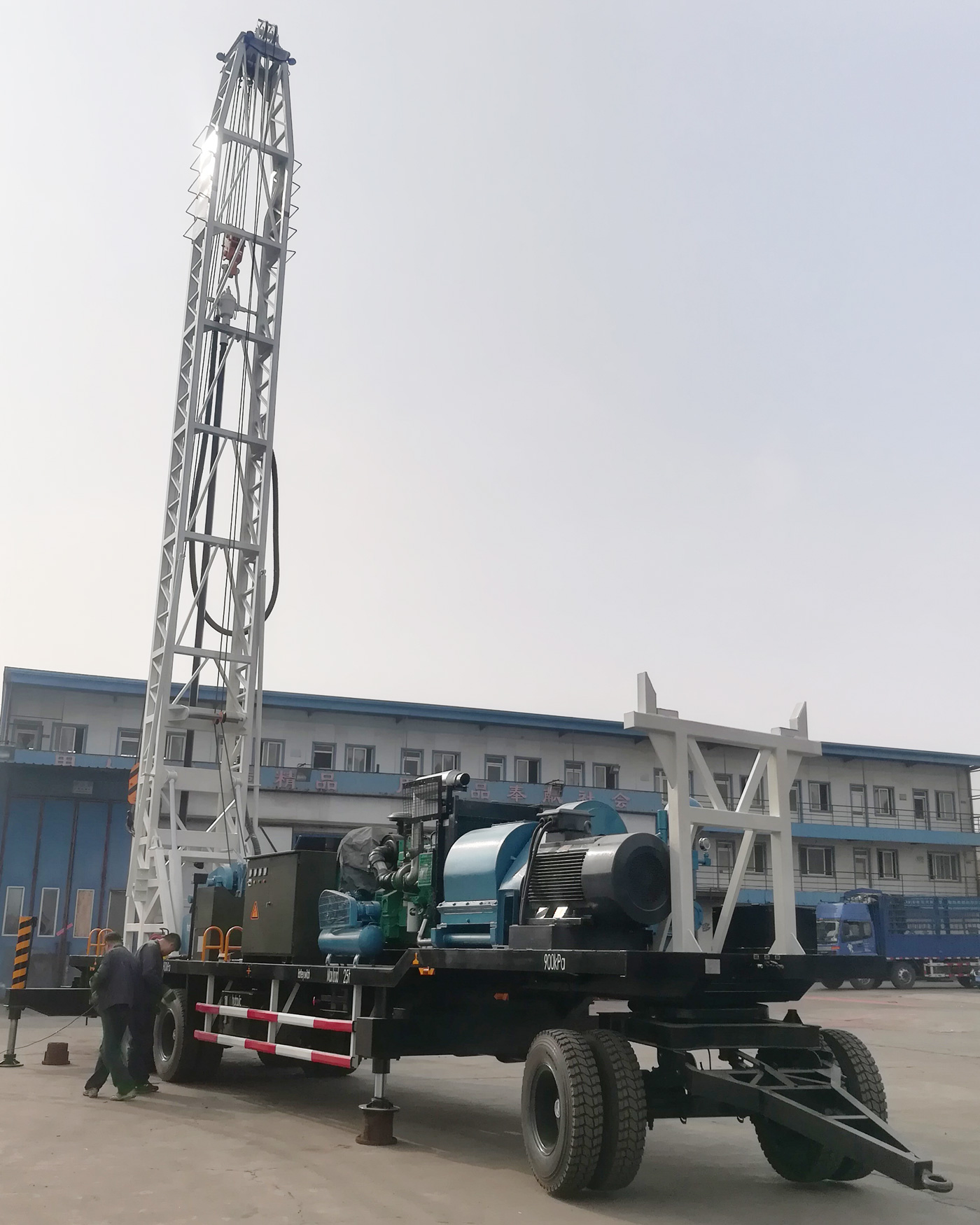

🗼 Mât court de 12 m et mât long de 15 m au choix selon le projet

La version à mât court a une hauteur utile de 12 m et est équipée d'une tige carrée de 7,5 m et de tiges de forage de 5,5 m ; la version à mât long a une hauteur utile de 15 m et est équipée d'une tige carrée de 10,5 m et de tiges de forage de 9 m. Le mât court facilite le transport et l'adaptation au site, tandis que le mât long réduit le nombre de raccords et améliore l'efficacité du forage continu en profondeur.

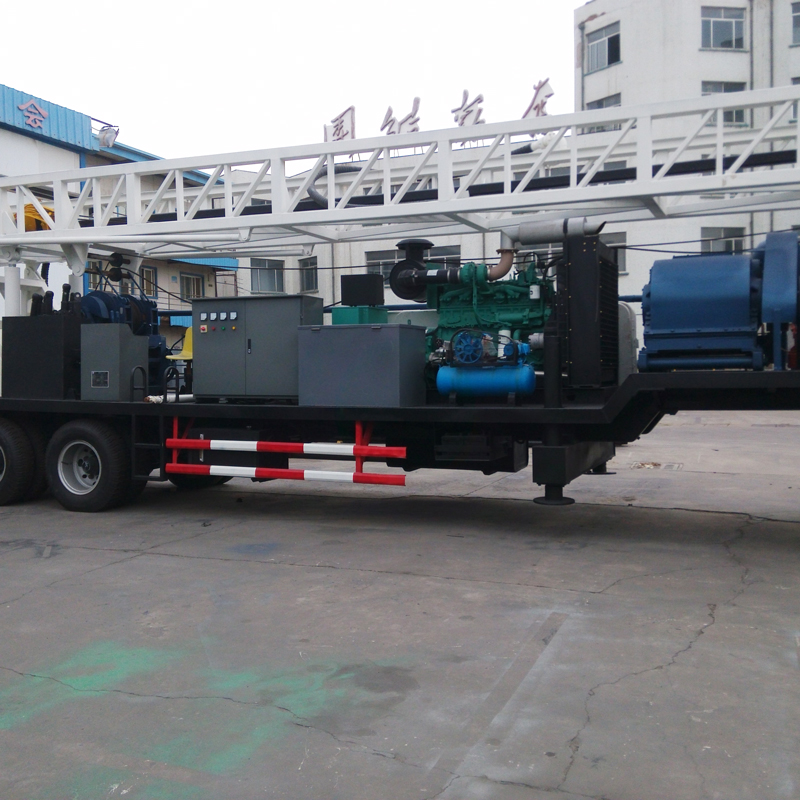

⚡ Générateur diesel de 200 kW adapté aux chantiers sans réseau électrique

L'équipement intègre un groupe électrogène diesel SCGC-200kW, avec une tension nominale de 380 V, un courant nominal de 360 A et une fréquence de 50 Hz, capable d'alimenter la pompe à boue, la pompe hydraulique et les équipements électriques auxiliaires, ce qui convient aux régions isolées et aux projets dépourvus de réseau électrique stable.

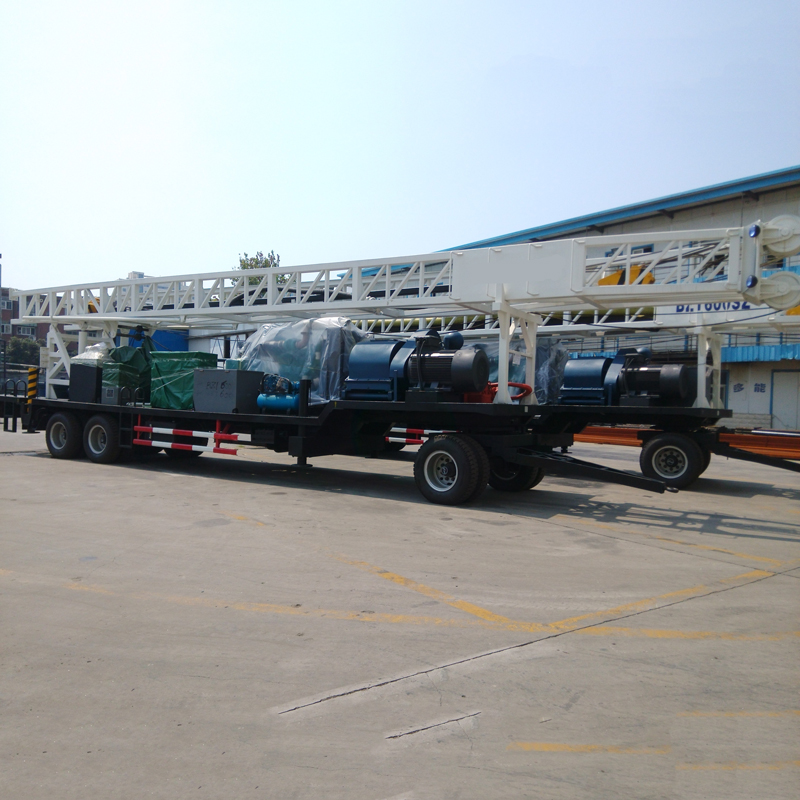

💧 Pompe à boue 3NB-130 pour la circulation, l'évacuation des déblais et le soutènement

La pompe à boue 3NB-130 a un débit nominal de 8,4–16,6 L/s et une pression de service nominale de 5–10 MPa, entraînée par un moteur de 90 kW. La circulation de boue permet d'évacuer les débris de forage, de refroidir le trépan, de maintenir la stabilité des parois et de contrôler la pression dans le puits ; c'est un système essentiel pour les formations meubles.

🟤 Contrôle prioritaire des propriétés de la boue dans les sols et les argiles

Dans les sols, les argiles et les couches de couverture meubles, la viscosité de la boue doit être ajustée en fonction de la perméabilité de la formation, du diamètre du trou et du retour de boue. Une boue trop fluide peut entraîner une évacuation insuffisante des déblais et une instabilité des parois, tandis qu'une boue trop épaisse augmente la résistance à la circulation et la charge de la pompe à boue.

🏖️ Sables et graviers : associer un tubage de soutènement

Les sables, les graviers et les couches de couverture meubles sont sujets à l'effondrement et aux pertes de boue ; il est possible d'utiliser des propriétés de boue appropriées combinées à un tubage temporaire ou à une descente de tubage par étapes, afin d'établir d'abord une section stable avant de poursuivre en profondeur.

🪨 Roches altérées et formations mixtes : ajustement dynamique du procédé

Les roches altérées et les formations mixtes sol-roche présentent des variations de dureté marquées ; selon la situation, on peut choisir des trépans à molettes, des trépans à lames ou d'autres outils rotatifs, et ajuster l'état de forage en fonction de la vitesse et du couple de la table rotative ainsi que du débit de la pompe à boue.

🏠 Puits d'approvisionnement rural et d'irrigation agricole

Le WRTR600 peut être utilisé pour les puits domestiques de villages, les puits d'irrigation agricole, les vergers et l'exploitation d'eaux souterraines agricoles à grande échelle. La profondeur de forage de classe 600 m offre une plus grande marge de recherche d'eau dans les zones où la nappe est profonde ; lors de la réalisation du puits, il convient de concevoir les tubes, les crépines et la pompe en fonction de la position de l'aquifère.

🏭 Approvisionnement en eau industriel et pour projets d'ouvrages

Les usines, les parcs industriels, les camps de chantier et les projets d'infrastructure peuvent utiliser le WRTR600 pour l'exploitation d'eaux souterraines moyennement profondes. Pour les projets nécessitant un grand diamètre de puits et un débit élevé, la capacité de forage maximale de 500 mm et le système de circulation de boue offrent une plus grande marge de configuration du puits.

♨️ Puits géothermiques et études géothermiques

La profondeur de forage de classe 600 m et la capacité de circulation de boue à haute pression rendent l'équipement adapté à certaines études géothermiques et à des projets de puits géothermiques moyennement profonds. Outre la profondeur, la construction géothermique doit prendre en compte la température de la formation, le fluide de circulation, le tubage et les exigences de cimentation.

🧭 Hydrogéologie et exploration géologique générale

L'équipement peut être utilisé pour les études hydrogéologiques et le forage géologique général, en jugeant les transitions de formation et la présence d'eau souterraine à partir des débris, du retour d'eau, des paramètres de boue et des variations de forage. Si le projet nécessite des carottes continues de haute qualité, il convient d'utiliser une foreuse carottière spécialisée.

📦 Différences notables de transport entre mât long et mât court

Les dimensions de transport de la version à mât court sont d'environ 15100 × 2480 × 4100 mm, celles de la version à mât long d'environ 16630 × 2480 × 4100 mm. Avant tout chantier interrégional, il convient de vérifier la largeur des routes, le rayon de braquage, la capacité portante des ponts, les limitations de hauteur et les exigences locales de transport remorqué.

⚠️ Précautions de chantier pour une foreuse à table rotative remorquable

Avant le démarrage, vérifier le mât, le treuil, les câbles, la tête d'injection, la table rotative, la pompe à boue, le générateur et le système électrique ; lors du levage du mât, s'assurer qu'aucune ligne aérienne ni obstacle ne se trouve au-dessus ; pendant la circulation de boue, surveiller les conduites haute pression, la pression de pompe et les fuites ; le personnel ne doit pas se tenir sous les tiges suspendues ni à proximité des tiges en rotation.

En raison des différences de conditions géologiques réelles, d'outils dans le trou, d'angle de forage et de modes opératoires, l'efficacité de forage, la profondeur et le résultat final du puits doivent être appréciés selon les conditions du site.

📊 Principales caractéristiques techniques
