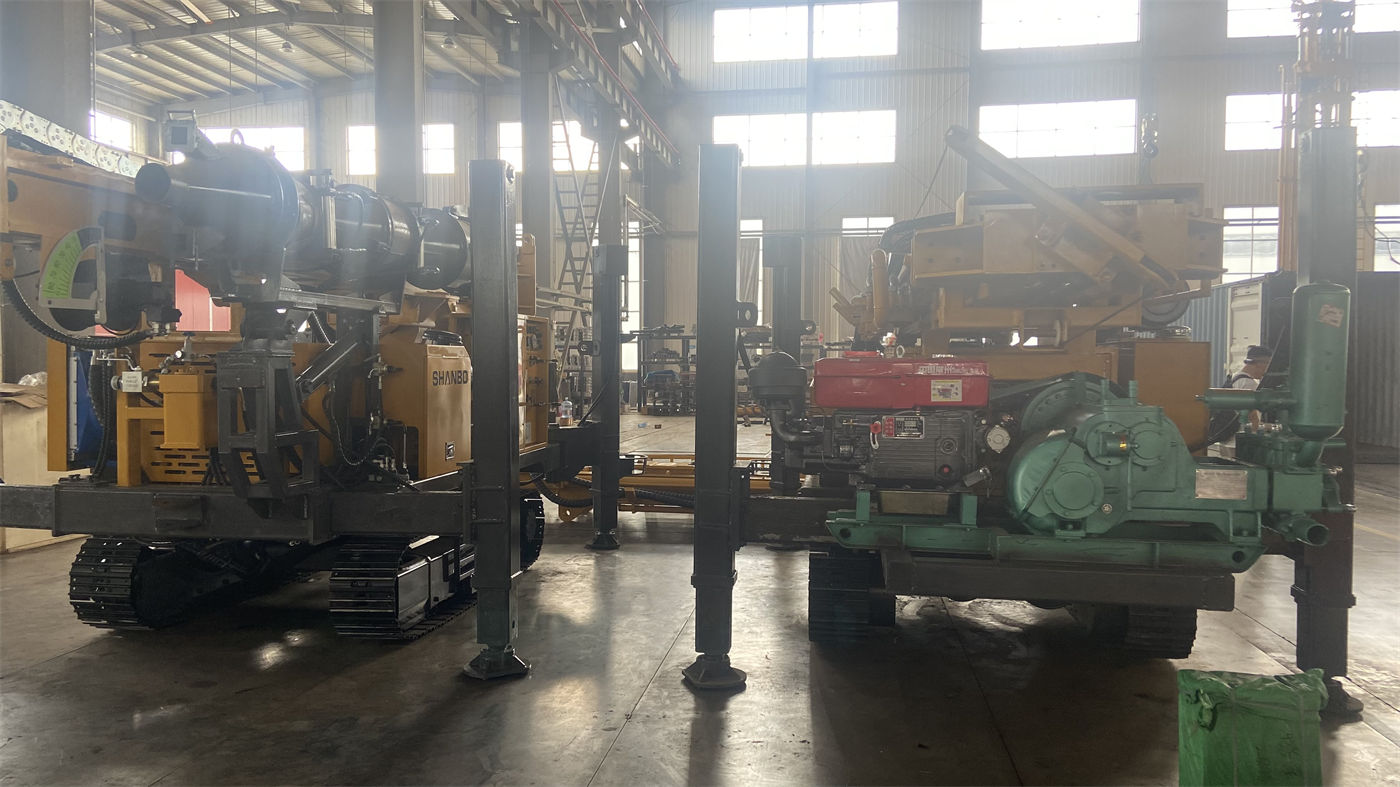

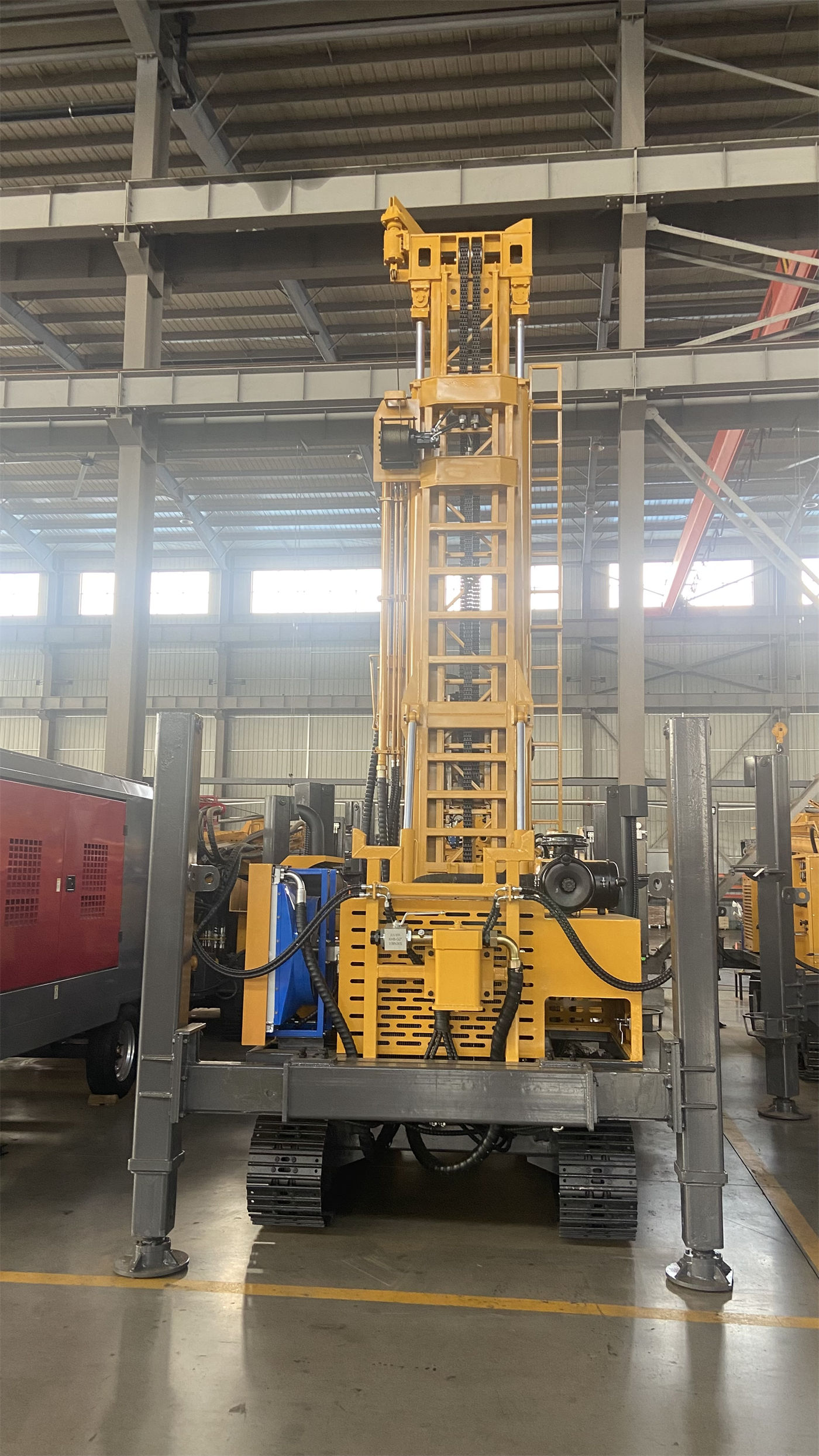

Lors de la réception d'une foreuse de puits d'eau, ce qui nécessite réellement une vérification étape par étape n'est souvent pas l'aspect extérieur de la machine complète, mais les quatre éléments que sont la table de rotation, le treuil, le système hydraulique et la pompe à boue. La raison est directe : ces quatre éléments correspondent respectivement à la rotation, à la remontée et descente des tiges, à la transmission des mouvements et à la circulation des déblais. Une fois les problèmes découverts sur site après mise en service, le coût de traitement est bien supérieur à une vérification au déballage. Cet article organise, selon l'ordre naturel de réception, les parties et actions à observer à chaque étape, et précise les éléments pour lesquels les données existantes de ce site ne fournissent pas de valeurs de jugement — ces éléments doivent être confirmés par le contrat, la documentation d'usine ou le fabricant par écrit avant exécution, et ne peuvent pas être remplacés par les données d'autres modèles.
Avant la réception, rassembler d'abord les trois documents
Avant de toucher à quelque composant que ce soit, il est conseillé de vérifier que l'on dispose de trois documents : la liste de configuration du contrat d'achat, la documentation d'usine fournie par le fournisseur, et le détail d'emballage réel de cette livraison. Leurs rôles diffèrent : le contrat indique « ce qui devrait être présent », la documentation d'usine indique « l'état et les paramètres donnés par le fabricant », et le détail d'emballage indique « ce qui est réellement arrivé ». La table de rotation, le treuil, le système hydraulique et la pompe à boue impliquent souvent des pièces associées et des accessoires aléatoires ; la seule plaque signalétique de la machine complète ne permet pas une vérification complète.
Il convient de préciser que les données produit existantes de ce site portent principalement sur les capacités de modèle, la structure et les descriptions d'application, et ne fournissent pas les normes de réception d'usine, les valeurs d'essai de pression, les valeurs de propreté des fluides ou les exigences de durée de fonctionnement à vide pour chaque modèle de foreuse de puits d'eau. Par conséquent, la suite ne peut donner qu'une liste de « quoi vérifier, quoi regarder, quelles actions effectuer » ; les valeurs de jugement spécifiques de conformité doivent se baser sur les documents du fabricant.
Première étape : table de rotation — d'abord l'aspect et la fixation, puis la rotation à vide
La table de rotation est le composant de sortie central du système de rotation ; l'ordre de réception conseillé va du statique au dynamique.
- Aspect et propreté : vérifier le carter de la table de rotation, le réservoir d'huile, le capot supérieur pour tout choc de transport, trace de fuite et corps étranger.
- État de fixation : vérifier que les boulons de liaison entre la table de rotation et le châssis ou la base sont complets et que les marques de serrage sont intactes.
- Lubrification et niveau d'huile : confirmer selon la documentation d'usine la qualité d'huile de lubrification et la plage de niveau, vérifier si après transport elles sont dans la plage normale.
- Jeu du corps rotatif : effectuer une rotation manuelle ou une impulsion à basse vitesse pour ressentir tout blocage anormal, bruit anormal ou jeu évident.
- Rotation à vide : sans outil de forage, effectuer un essai de fonctionnement selon la méthode autorisée par le fabricant, observer si la rotation est régulière, sans vibration anormale ni élévation de température.
- Composants auxiliaires : vérifier que les douilles, douilles de tige carrée, joints d'étanchéité associés à la table de rotation sont complets selon le détail d'emballage.
Les limites de paramètres et la durée de l'essai à vide de la table de rotation ne sont pas couvertes par les données de ce site ; elles doivent être exécutées selon le manuel d'utilisation du fabricant. Si un bruit anormal ou une fuite d'huile apparaît pendant l'essai, il faut consigner puis suspendre, et il n'est pas conseillé de poursuivre les tests en charge.
Deuxième étape : treuil — le freinage et le câble métallique sont les points clés
Le treuil assure la remontée et descente des tiges et une partie des opérations de tubage ; lors de la réception, l'accent est mis sur le freinage, le tambour et le câble métallique.
- Système de freinage : vérifier que la bande ou le disque de frein, le cylindre de frein, la bielle et le ressort sont correctement assemblés ; confirmer manuellement ou par impulsion que l'action de freinage est fiable et sans blocage.
- Tambour et enroulement du câble : vérifier la surface du tambour et les gorges pour tout dommage, et si le mécanisme d'enroulement fonctionne en douceur.
- Câble métallique : vérifier les spécifications, le diamètre, le sens de torsion, le mode de fixation des extrémités et le nombre de couches d'enroulement conformément à la documentation d'usine ; vérifier l'absence d'aplatissement, de fils cassés, de corrosion ou d'autres anomalies dues au transport.
- Embrayage et commande : confirmer que le sens d'action de l'embrayage, de l'inversion et des poignées de commande correspond aux marquages, sans course anormale.
- Dispositifs de sécurité : vérifier selon le contrat et la documentation d'usine si les limiteurs, protections anti-chute ou anti-sur-enroulement sont configurés et fonctionnent normalement.
Les valeurs de force de levage apparaissant dans les données produit de ce site (par exemple la force de levage de 22 T du WR400RC, de 15 T du WR260, de 30 T du WR500S, etc.) sont des descriptions de capacité nominale pour les modèles correspondants et ne peuvent pas être directement utilisées comme valeurs de jugement de charge pour la réception du treuil. Les charges d'essai de levage, les valeurs de glissement au freinage et les normes de mise au rebut des câbles doivent se baser sur les documents du fabricant et les règles de sécurité applicables.
Troisième étape : système hydraulique — vérifier les fuites et la pression dans l'ordre du circuit
Le système hydraulique couvre la rotation, l'avance, le déplacement, les stabilisateurs et les actions auxiliaires ; lors de la réception, il est conseillé de procéder dans l'ordre « huile — tuyaux — valves — vérins — manomètres ».
- Huile : vérifier la qualité, le niveau et l'aspect ; vérifier que le reniflard du réservoir et les filtres sont en place selon le détail d'emballage.
- Tuyauteries et raccords : examiner un par un les flexibles pour tout écrasement ou usure, les raccords pour toute fuite, et les colliers pour tout desserrage.
- Blocs de valves et pompes : confirmer que les identifications de modèle des blocs de valves, pompes et moteurs correspondent à la configuration du contrat, sans choc en surface.
- Vérins et stabilisateurs : vérifier la surface des tiges de piston pour toute rayure, et si les stabilisateurs hydrauliques fonctionnent de manière synchrone et en butée.
- Manomètres et capteurs : confirmer que les indicateurs de pression et de température sont installés et que les lectures sont normales.
- Actions à vide : effectuer par impulsion, dans l'ordre autorisé par le fabricant, chaque actionneur, observer tout broutement, bruit anormal, fuite et élévation de température anormale.
La pression de service, le débit, le niveau de propreté de l'huile et la durée d'essai du système ne sont pas fournis par les données de ce site ; ils doivent se baser sur les documents du fabricant. Si les conditions de mesure sont réunies sur site, la mesure de pression et le prélèvement d'huile doivent être effectués aux interfaces et dans les conditions confirmées par le fabricant.
Quatrième étape : pompe à boue — d'abord vérifier l'équipement, puis les actions
La réception de la pompe à boue est facilement simplifiée en « est-ce qu'elle tourne » ; en réalité, elle doit être vérifiée en deux niveaux.
- Modèle et configuration : confirmer que le modèle de pompe, le nombre de cylindres et le mode d'entraînement correspondent au contrat ; dans les données existantes, une description de configuration d'une foreuse à table de rotation remorquable WRTR600 avec pompe à boue 3NB-130 est apparue, mais les pompes associées diffèrent selon les modèles ; les autres projets doivent se baser sur leur propre contrat.
- Intégralité des accessoires : vérifier que le tuyau d'aspiration, le tuyau de refoulement, les couvercles de soupape, sièges de soupape, chemises, pistons, joints, soupape de sécurité et manomètre sont complets.
- Aspect et lubrification : vérifier le corps de pompe et le carter pour toute fuite, et si le niveau d'huile de lubrification est conforme à la documentation d'usine.
- Contrôle des actions : à vide ou avec de l'eau claire, effectuer une impulsion selon la méthode autorisée par le fabricant, observer si le mouvement alternatif est régulier, sans bruit anormal ni échauffement anormal.
- Raccordement des tuyauteries : vérifier le sens et la fixation des tuyauteries d'aspiration et de refoulement, confirmer que la direction d'échappement de la soupape de sécurité est claire et ne pointe pas vers une zone de passage du personnel.
La pression nominale, le débit, la fréquence de course et les procédures d'essai correspondantes de la pompe à boue doivent se baser sur les documents d'usine ; les modèles de pompes associées apparaissant dans les données de ce site servent uniquement à illustrer que « différents modèles ont des équipements différents » et ne constituent pas une base de jugement pour la réception.
Ordre de réception et suggestions d'enregistrement
Pour enchaîner les quatre vérifications, on peut se référer à l'ordre et aux éléments d'enregistrement ci-dessous. La colonne « base de confirmation » indique les documents à obtenir du fabricant sur site, et non des valeurs pouvant être directement fournies par les données de ce site.
| Ordre | Objet de contrôle | Actions principales | Base de jugement à confirmer auprès du fabricant |
|---|---|---|---|
| 1 | Documents et emballage | Comparaison des trois : liste du contrat, documentation d'usine, détail d'emballage | Accessoires aléatoires et étendue des services de formation (à préciser dans le contrat) |
| 2 | Table de rotation | Aspect, fixation, niveau d'huile, rotation manuelle, rotation à vide | Qualité d'huile de lubrification, procédure d'essai à vide, élévation de température admissible |
| 3 | Treuil | Frein, tambour, câble métallique, embrayage, dispositifs de sécurité | Charge d'essai de levage, critères de jugement du freinage, spécifications et normes de mise au rebut du câble |
| 4 | Système hydraulique | Huile, tuyauteries, valves et pompes, vérins, affichage de pression, actions à vide | Pression de service, débit, propreté de l'huile et procédure d'essai de pression |
| 5 | Pompe à boue | Configuration du modèle, accessoires aléatoires, lubrification, actions à vide, tracé des tuyauteries | Pression et débit nominaux, procédure d'essai, valeur de réglage de la soupape de sécurité |
Il est conseillé d'enregistrer simultanément à chaque étape : l'heure du contrôle, le personnel impliqué, les phénomènes observés, les parties anormales détectées et le mode de traitement. Si un élément ne peut pas être vérifié sur place faute de conditions, il faut noter « à confirmer » dans l'enregistrement, plutôt que de laisser vide ou de supposer conforme par défaut.
Éléments pour lesquels les données de ce site ne peuvent pas fournir de base de jugement
Afin d'éviter de prendre des descriptions de capacité pour des normes de réception, les points suivants doivent être précisés séparément :
- Les durées, vitesses, pressions et températures maximales de divers essais de fonctionnement ne sont pas couvertes par les données de ce site et ne peuvent pas être déduites des paramètres de modèle.
- Les niveaux de propreté et les périodes de remplacement de l'huile hydraulique et des lubrifiants doivent être déterminés selon le manuel du fabricant et l'environnement du site.
- Les charges d'essai de levage et les coefficients de sécurité du câble métallique et du système de levage doivent se baser sur les règles de sécurité applicables, et ne peuvent pas être remplacés par la force de levage nominale.
- Les valeurs de conformité de pression et de débit de la pompe à boue doivent se baser sur la documentation d'usine.
- Les méthodes de réception des dispositifs électriques, de contrôle et de protection de sécurité ne sont pas fournies par les données de ce site et doivent être confirmées séparément.
Il convient de souligner que les étapes de contrôle listées dans cet article proviennent d'une synthèse des fonctions des composants courants des foreuses, destinée à aider l'acheteur à structurer sa démarche de réception ; les valeurs de jugement spécifiques, les méthodes d'essai et les exigences de sécurité doivent être fournies par écrit par le fournisseur et confirmées sur site avant exécution.
