WR500S

💧 Foreuse de puits d'eau sur chenilles à mât télescopique WR500S de 500 m

La WR500S est une foreuse entièrement hydraulique sur chenilles lourde destinée aux forages d'eau de profondeur moyenne à profonde de classe 500 m. Elle adopte une structure à mât télescopique, prend en charge des tiges de 6 m et est équipée d'une force de levage de 30 T, d'un couple de rotation bi-mode de 11000 / 5500 N·m et d'un moteur Yuchai de 110 kW. Elle convient aux projets de puits profonds ruraux, d'irrigation agricole, d'approvisionnement en eau des zones minières, d'eau industrielle et d'exploitation des eaux souterraines.

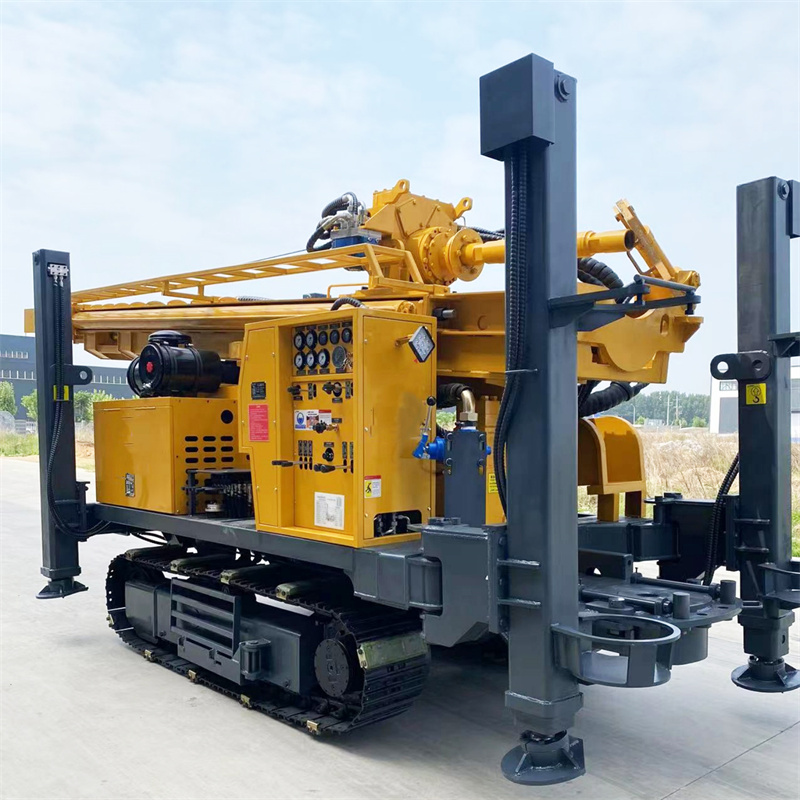

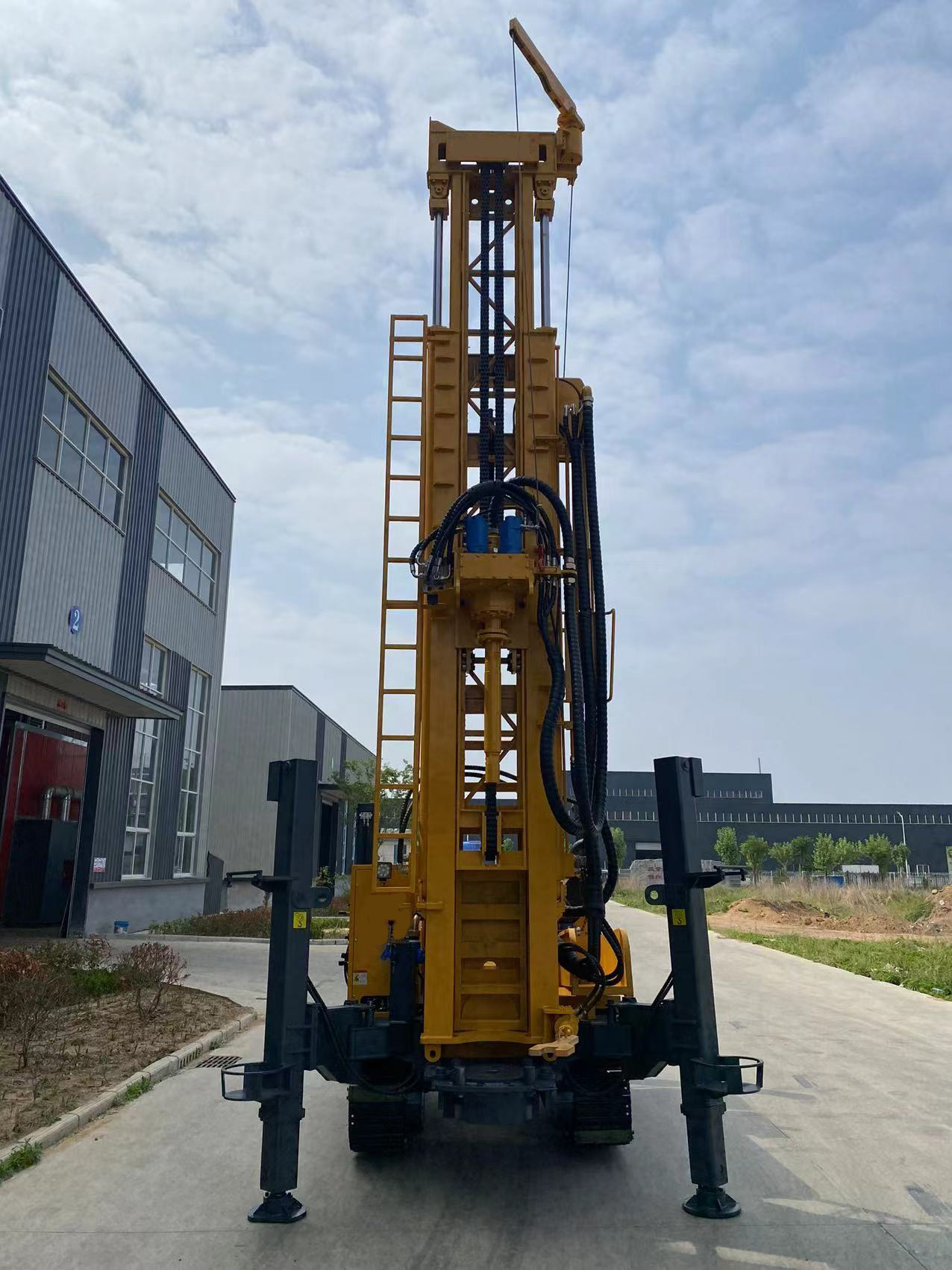

🪜 Le mât télescopique concilie transport et forage avec tiges de 6 m

Le S de WR500S signifie mât télescopique. Par rapport à un mât long fixe, la structure télescopique permet de réduire l'encombrement de l'équipement en position de transport, ce qui facilite le chargement, le passage sur route et les transferts entre projets ; une fois sur site, le mât se déploie et peut soutenir un forage continu avec des tiges de 6 m. Pour une profondeur de 500 m, la réduction du nombre de raccords diminue sensiblement les temps auxiliaires.

📏 Une profondeur de 500 m couvre davantage de projets d'eaux souterraines de moyenne et grande profondeur

Avec une profondeur maximale de 500 m et un diamètre de forage de 105–400 mm, elle convient aux projets où la nappe est profonde, où les aquifères superficiels sont instables ou qui nécessitent une marge de recherche d'eau plus importante. Par rapport aux équipements de classe 400 m, la WR500S offre une réserve de profondeur et une capacité de levage supérieures, ce qui la rend plus adaptée aux forages de puits d'eau de moyenne et grande profondeur sur le long terme.

🌾 Irrigation agricole et puits d'eau agricoles à grande échelle

Pour les grandes surfaces cultivées, les vergers, les serres et les zones de culture à grande échelle, une profondeur de 500 m permet de couvrir davantage de nappes phréatiques, tandis que les tiges de 6 m aident à réduire la fréquence des raccords et à améliorer l'efficacité du forage continu. Lors de la réalisation du puits, le diamètre et la structure du puits doivent être conçus en fonction du débit prévu, des dimensions du tubage et des spécifications de la pompe immergée.

🏠 Puits profonds ruraux et approvisionnement en eau de petites collectivités

Dans les villages où l'approvisionnement en eau centralisé est insuffisant ou où la nappe est profonde, la WR500S peut être utilisée pour des puits domestiques, des puits d'approvisionnement villageois ainsi que des projets d'eau publics tels que les écoles et les cliniques. Une profondeur de classe 500 m ne signifie pas que chaque puits doit être foré jusqu'à 500 m ; la profondeur finale doit être déterminée en fonction de l'hydrogéologie locale et de la position des couches productrices.

⛏️ Approvisionnement en eau des zones minières, abattage des poussières et eau pour production auxiliaire

Les zones minières ont souvent besoin d'une source d'eau stable pour la vie, l'abattage des poussières, le lavage des équipements et la production auxiliaire. Le châssis chenillé de la WR500S est adapté aux routes en gravier et aux sols généralement irréguliers ; une profondeur de 500 m et une force de levage de 30 T la rendent également plus appropriée aux projets d'approvisionnement en eau à forte proportion de roche dure et à grande profondeur.

🏭 Exploitation des eaux souterraines dans les projets industriels et d'infrastructure

Les usines, parcs industriels, camps de chantier et grands projets d'infrastructure peuvent utiliser la WR500S pour le forage de puits d'eau de moyenne et grande profondeur. L'équipement prend en charge le forage DTH au marteau fond de trou et le forage rotatif à la boue, ce qui permet de changer de procédé selon les couches meubles supérieures et les couches rocheuses inférieures, améliorant ainsi l'adaptabilité au forage dans différentes formations.

💪 Une force de levage de 30 T offre une plus grande marge pour la manipulation des tiges en forage profond

À une profondeur de 500 m, le poids propre des tiges, le frottement des parois et le poids du tubage augmentent sensiblement. Une force de levage de 30 T facilite les manœuvres normales de descente et de remontée, la récupération du marteau fond de trou et certaines opérations de tubage. En cas de résistance anormale à l'extraction, il convient d'abord de nettoyer le trou et d'évaluer l'état des parois et des outils, plutôt que d'utiliser directement la force de levage maximale.

🔄 Système de rotation bi-mode de 11000 / 5500 N·m

Le système de rotation offre un couple maximal de 11000 / 5500 N·m, correspondant à une vitesse de rotation maximale de 75 / 150 tr/min. Le mode à faible vitesse et couple élevé convient aux grands diamètres, aux roches dures et aux charges élevées ; le mode à vitesse plus élevée convient aux phases de forage à résistance relativement faible. Les paramètres de rotation doivent être ajustés sur site en fonction du diamètre, du marteau fond de trou et de l'évacuation des débris.

⚙️ Poussée axiale de 6 T et avance rapide de 48 m/min

Poussée axiale de référence 6 T, vitesse d'avance rapide 48 m/min, vitesse de levage rapide 29 m/min. La poussée axiale sert à contrôler l'avance des outils, tandis que l'avance et le levage rapides servent principalement au déplacement de la tête motrice et à la manipulation des tiges. L'efficacité de pénétration réelle dépend encore de la lithologie, du trépan, du compresseur d'air et du mode opératoire.

💨 Pression de service de 1,2–3,5 MPa adaptée aux marteaux fond de trou à moyenne et haute pression

Pour le forage pneumatique DTH, la pression de service recommandée est de 1,2–3,5 MPa, avec une consommation d'air de 16–55 m³/min. Lorsque le diamètre augmente, que la roche durcit, que la profondeur augmente ou que l'altitude s'élève, les exigences de débit du compresseur d'air augmentent. Le choix du compresseur doit prendre en compte à la fois la pression et le débit, et non un seul indicateur de pression.

💎 Formations intactes telles que granite, calcaire et grès

Dans les formations relativement intactes, on peut utiliser des marteaux fond de trou à moyenne et haute pression avec des trépans adaptés. En forage de roche dure, il faut assurer la lubrification du marteau, un débit d'air suffisant et une évacuation continue des débris ; si le volume de débris diminue ou si la pression d'air fluctue, il faut vérifier rapidement la présence d'accumulation au fond, de fuites d'air ou d'usure anormale du trépan.

🌦️ Roche altérée et formations alternant dur et tendre

La roche altérée est facile à forer, mais les parois du trou peuvent être instables. En cas d'alternance de couches dures et tendres, il faut ajuster les paramètres en fonction du couple de rotation et de la résistance à l'avance. Lorsque la couche altérée supérieure est épaisse, on peut utiliser un tubage ou de la boue pour stabiliser le trou, afin de réduire les problèmes de rétrécissement et d'éboulement en fin de forage profond.

🌧️ Sol, argile, sable et couches de gravier

La WR500S prend en charge le forage rotatif à la boue. Les couches supérieures de sol, d'argile, de sable et de gravier peuvent être stabilisées par circulation de boue, tubage ou autres mesures, avant de passer au forage DTH dans la roche. Pour les puits profonds, la stabilisation des sections supérieures est souvent plus importante que la simple augmentation de la vitesse de pénétration.

🧱 Zones fracturées, fissures et formations à perte d'air

Les zones fracturées peuvent provoquer des éboulements, des pertes d'air, des coincements et des anomalies d'évacuation. Pendant les travaux, il faut éviter une avance trop rapide, maintenir un nettoyage continu du trou et utiliser de la mousse ou un tubage selon la situation. Si les pertes d'air sont importantes, il faut déterminer s'il existe de grandes fissures ou des cavités, plutôt que d'augmenter uniquement la pression du compresseur.

💧 Aquifères et venues d'eau importantes

À l'entrée dans l'aquifère principal, l'eau souterraine modifie l'évacuation des débris et le fonctionnement du marteau fond de trou. Il faut enregistrer rapidement la profondeur de l'aquifère et ajuster l'alimentation en air, le nettoyage et le tubage en fonction du débit. Lors de la réalisation du puits, il convient de positionner les crépines et les couches d'étanchéité en fonction de l'aquifère pour garantir un pompage durable.

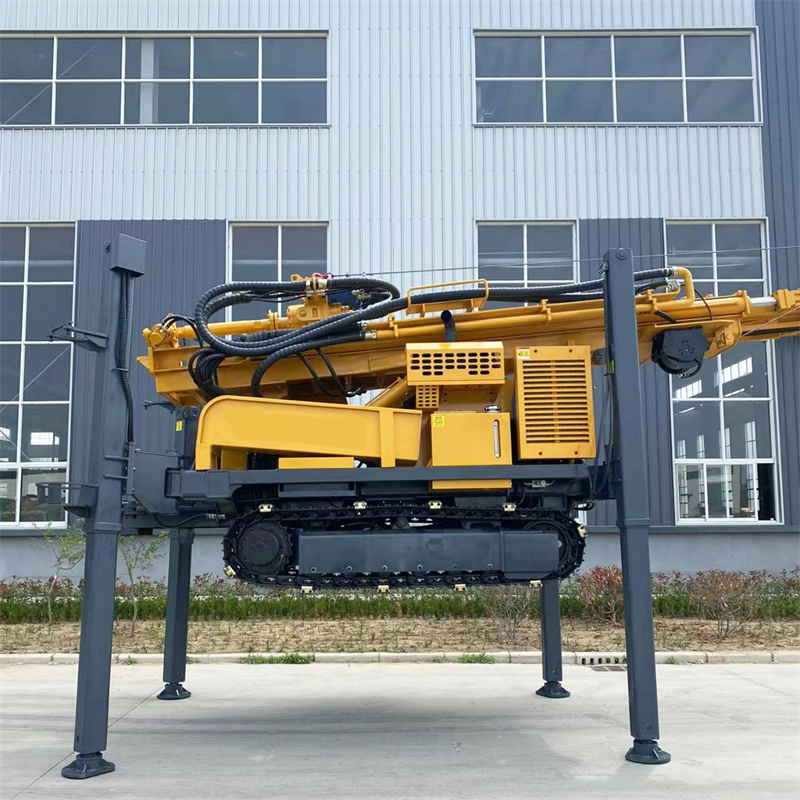

🚜 Déplacement sur chenilles à 3 km/h adapté aux zones minières et aux transferts en terrain

La vitesse de déplacement est d'environ 3 km/h, avec une pente maximale de référence de 21°. La structure chenillée convient aux routes en gravier des zones minières, aux chemins ruraux et aux terrains généralement irréguliers. Comme la machine pèse environ 10,6 T, il faut vérifier la portance du sol, la pente et l'état glissant lors des transferts.

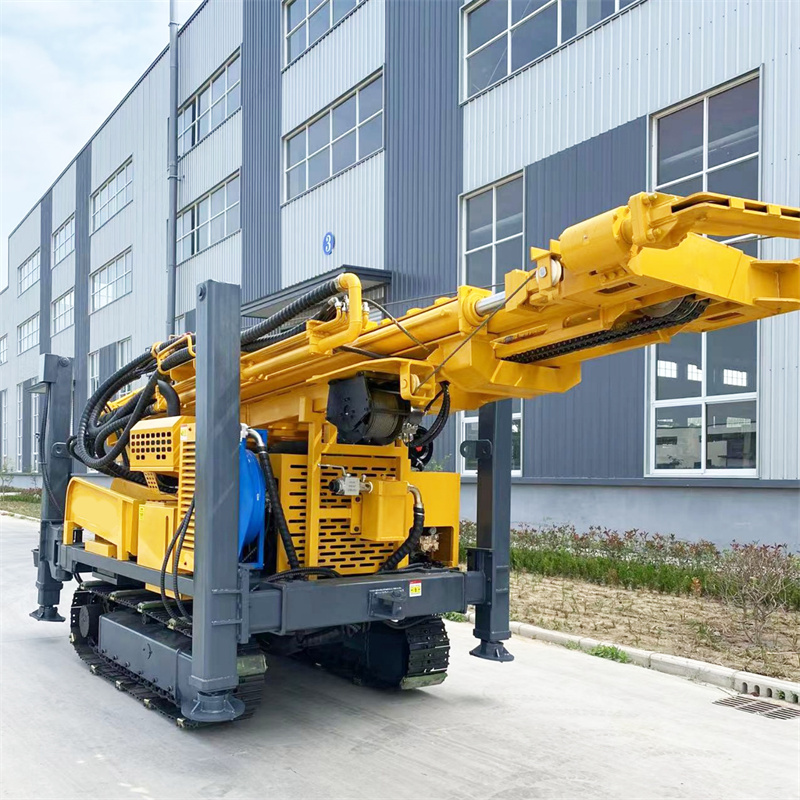

🦵 Vérins hydrauliques de 1,6 m pour une stabilité accrue en forage de 500 m

La course des vérins hydrauliques est de 1,6 m, ce qui permet de mettre l'équipement de niveau et de le soutenir de manière stable. Les forages d'eau de classe 500 m ont des cycles longs, et l'horizontalité de la machine influence les efforts sur le mât et le contrôle de la déviation. Sur sol meuble, il faut ajouter des plaques d'appui pour éviter tout tassement sous la charge prolongée des vérins.

⚡ Moteur Yuchai de 110 kW pour une meilleure capacité de travail continu

La WR500S utilise un moteur Yuchai de 110 kW pour alimenter la rotation, l'avance, le déplacement sur chenilles et les circuits hydrauliques auxiliaires. Les forages profonds et en roche dure durent longtemps ; il faut donc renforcer l'entretien du refroidissement moteur, du filtre à air et du circuit de carburant. Sur les sites poussiéreux, le nettoyage du radiateur et des filtres doit être plus fréquent.

🧵 Treuil auxiliaire de 1,5 T pour réduire la pénibilité de manutention sur site

Le treuil auxiliaire a une force de levage de 1,5 T et peut servir à manutentionner le marteau fond de trou, les tiges, les outils de tubage et autres accessoires. Avec des tiges de 6 m, il faut définir correctement les points de levage et guider manuellement pour éviter les oscillations latérales, les chocs contre le mât et les risques pour le personnel.

📦 Transport de la machine de 10,6 T à planifier à l'avance

La machine pèse environ 10,6 T et ses dimensions hors tout sont d'environ 6,52 × 1,85 × 2,51 m. Pour le transport, il faut prévoir un porte-char en fonction de la charge, des limites de largeur et de hauteur de la route, et vérifier le verrouillage du mât télescopique, les points de fixation de l'équipement et l'arrimage des tiges. À l'arrivée sur site, il faut également prévoir un espace suffisant pour le déploiement du mât.

🧰 Pompes à boue, pompes centrifuges, générateurs et pompes à mousse en option

Des pompes à boue, pompes centrifuges, générateurs et pompes à mousse peuvent être sélectionnés selon le projet. Les projets à forte proportion de couches meubles accordent plus d'importance au système de boue, les projets en roche dure dépendent davantage du compresseur et du marteau fond de trou, et les formations à fortes pertes d'air peuvent nécessiter une assistance à la mousse. Un choix adapté aux conditions réelles permet d'éviter des investissements inutiles.

⚠️ Précautions d'utilisation du mât télescopique et des tiges longues

En plus de contrôler quotidiennement le moteur, le système hydraulique, les chenilles, les vérins et les outils de forage, il faut particulièrement vérifier les glissières du mât télescopique, les vérins, les axes et les dispositifs de verrouillage. Avec des tiges de 6 m, il faut s'assurer que le mât est complètement déployé et solidement fixé, et éviter tout forage à forte charge si le mât n'est pas verrouillé ou si le sol n'est pas de niveau.

En raison des différences de conditions géologiques, d'outils de fond, d'angle de forage et de mode opératoire, l'efficacité de forage, la profondeur et le résultat final du puits doivent être évalués selon les conditions réelles du site.

📊 Principales caractéristiques techniques
