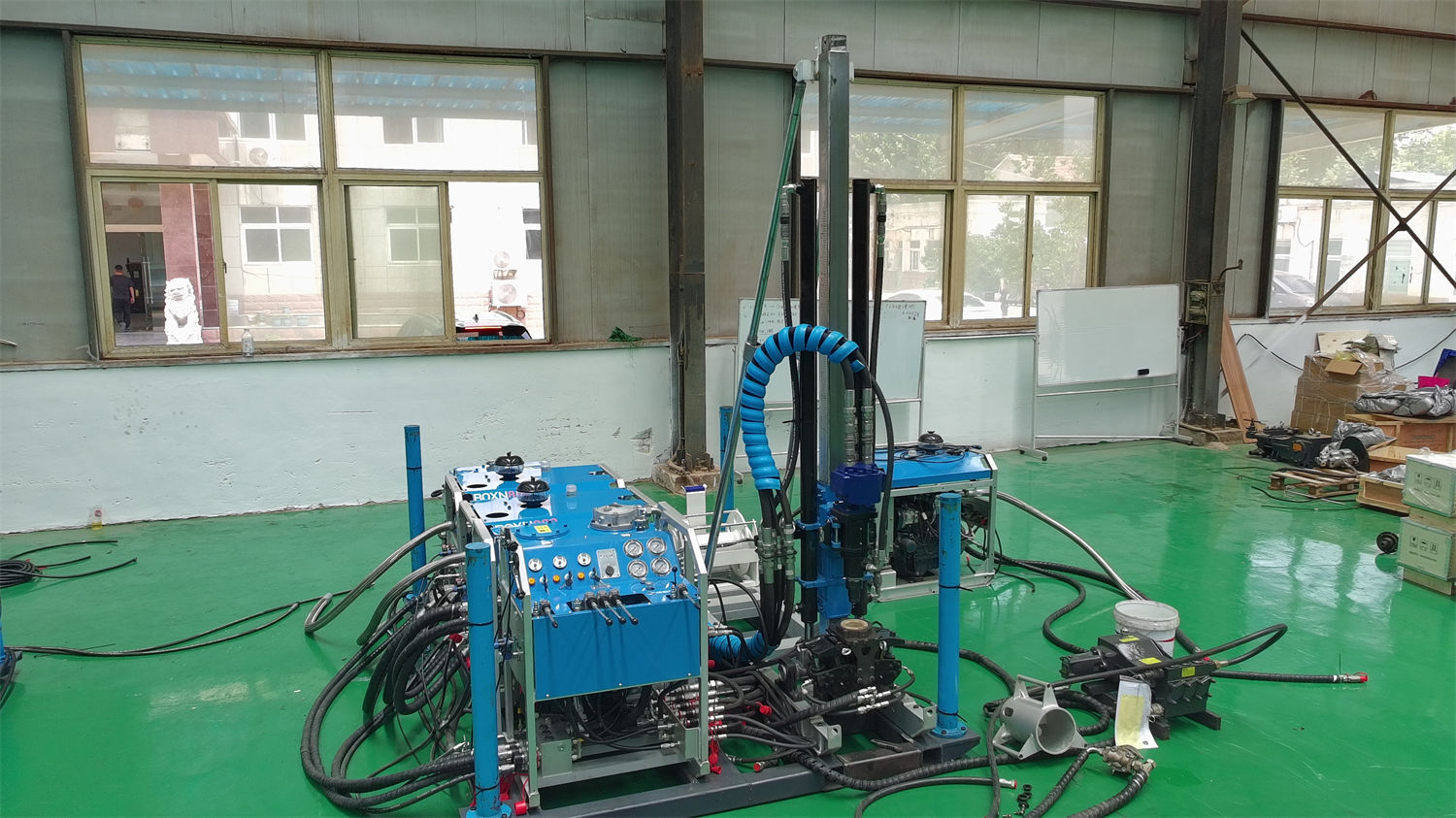

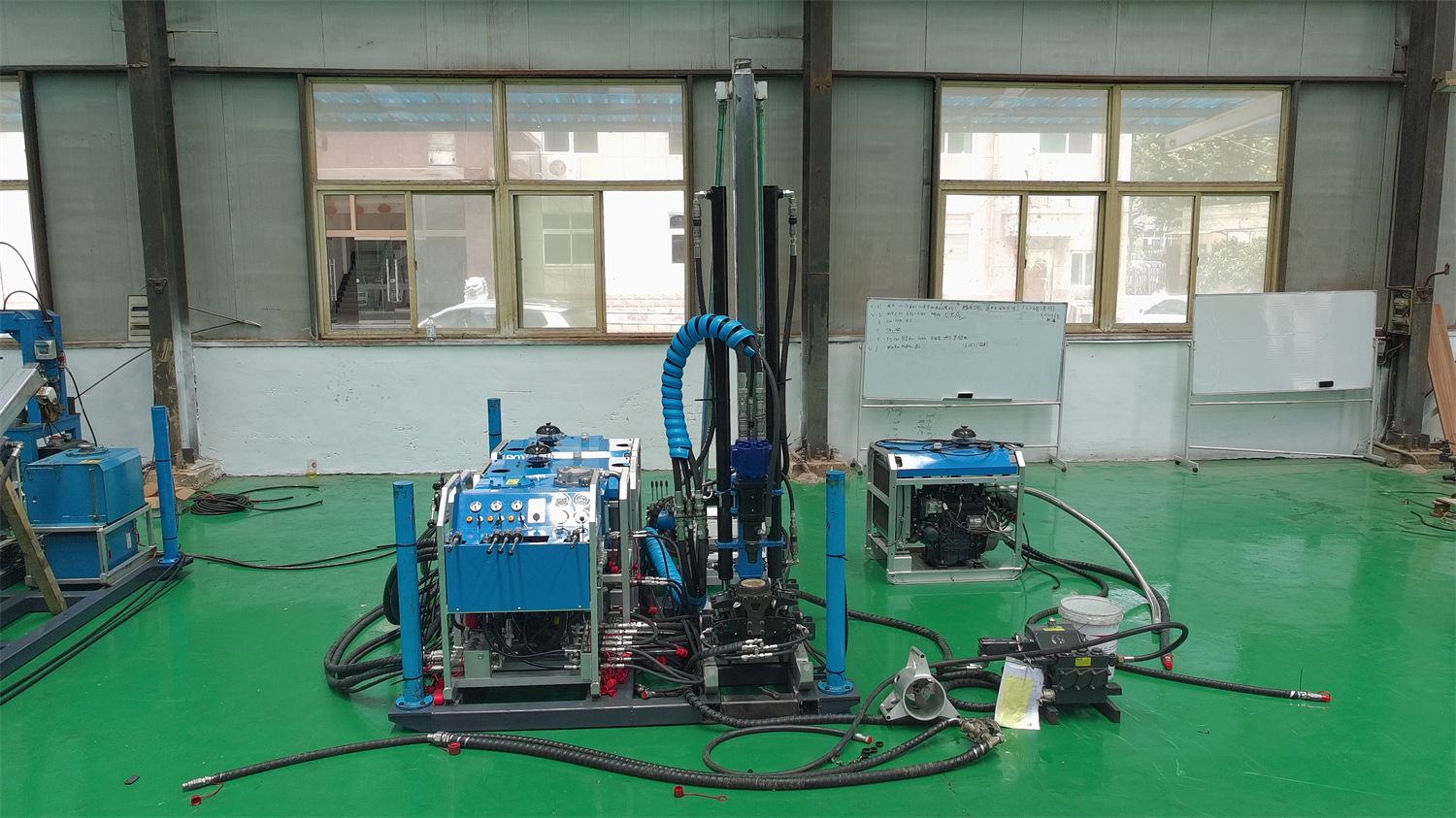

La foreuse carottière modulaire est souvent considérée comme un équipement « capable de monter même sans route ». La description de la CR600P sur ce site indique : destinée aux zones montagneuses, forestières et aux sites miniers sans route, elle divise la puissance, l'hydraulique, la commande, la boue et le mécanisme de forage en plusieurs unités fonctionnelles transportables indépendamment. Cette phrase décrit un mode de transport, non un tableau d'admission de site auquel se référer — la documentation ne donne pas de valeurs telles que l'angle de rampe, la largeur de piste ou le rayon de courbure. Ainsi, « à quoi ressemble le site » ne peut être décomposé qu'en fonction de conditions vérifiables : les éléments peuvent-ils être divisés en petites pièces, quel est le poids d'une pièce individuelle, peuvent-ils être acheminés jusqu'à l'orifice, et une fois sur place, y a-t-il un endroit pour les assembler.
1. La première contrainte des conditions de site est la divisibilité de l'itinéraire de transport
Les foreuses monoblocs sur chenilles imposent des exigences de site centrées sur « la machine complète avec son châssis peut-elle entrer » : il faut une largeur de passage continue, un espace de manœuvre et une capacité portante. L'approche modulaire consiste à remplacer cette exigence par « chaque pièce peut-elle passer ». Ce ne sont pas les mêmes contraintes.
Les poids de référence des modules de la CR600P sont donnés comme paramètres publics : unité de puissance 180–260 kg, unité de commande 125 kg, unité d'huile hydraulique (avec huile) 140 kg, unité de boue 86 kg, poids total 1200 kg. La documentation ne distingue pas les poids des modules du mécanisme de forage et du mât, ce qui relève d'un point à vérifier séparément sur site.
Ces chiffres indiquent l'ordre de grandeur des unités de transport : le poste le plus lourd est l'unité de puissance. En confrontant ces valeurs aux conditions d'itinéraire, on identifie un type de site plus facilement traitable par un équipement modulaire — l'itinéraire peut être segmenté, la largeur ou les conditions de virage ne permettent pas le passage de la machine complète, mais les modules peuvent être acheminés par lots jusqu'à proximité de l'orifice. À l'inverse, si l'itinéraire permet le passage fluide d'un engin chenillé de grande taille, l'avantage du modulaire en matière de transport n'a pas de scénario correspondant.
2. Le poids des modules et le mode de manutention constituent le point de départ réel de l'évaluation du site
Le poids d'une pièce individuelle détermine l'organisation de la manutention, et le mode de manutention détermine les conditions requises sur le site. L'unité de puissance de 180–260 kg et l'unité de boue de 86 kg présentent des difficultés de traitement différentes sur site : la première nécessite généralement un transfert assisté, la seconde offre plus de latitude en organisation manuelle. La documentation ne précise pas les dimensions extérieures ni les interfaces de manutention de chaque module, il est donc impossible de juger si un itinéraire spécifique est praticable.
Avant l'achat ou l'entrée sur site, les points à vérifier auprès du fabricant incluent : la liste des poids de chaque module est-elle complète, les modules disposent-ils de points de levage ou de poignées, le démontage/remontage nécessite-t-il des outils spéciaux, et les exigences d'agencement du site liées à l'ordre d'assemblage. Ces informations sont plus utiles à la décision sur site qu'une conclusion du type « utilisable en zone montagneuse ».
3. Une fois à l'orifice, une plateforme temporaire utilisable est également indispensable
La structure modulaire abaisse le seuil de transport pour l'accès, non l'exigence de positionnement. La documentation indique clairement qu'avant les travaux, il convient d'évaluer la stabilité de la pente, les chutes de pierres, les routes en saison des pluies, les itinéraires de manutention manuelle et la capacité portante de la plateforme temporaire. Cela signifie que l'arrivée de l'équipement ne signifie pas que le forage peut commencer.
Les conditions à satisfaire à proximité de l'orifice comprennent approximativement : l'espace de travail pour le placement et le raccordement des modules, la hauteur nécessaire au levage et à l'abaissement du mât, les conditions de charge de la base pour le forage incliné, ainsi que l'emplacement de l'unité de boue. La CR600P prend en charge un forage de 45° à 90° ; en position inclinée, les directions de charge du mât et de la base diffèrent de celles du forage vertical. La documentation exige de garantir la stabilité du mât et de la base avant un forage incliné, mais ne donne pas la plage d'angle de pente admissible.
4. Les facteurs influençant le temps d'assemblage sont liés au site
La documentation mentionne un assemblage réalisable en 30 minutes environ au plus rapide, tout en précisant que le temps réel dépend de la distance de transport, des conditions de site, de l'habileté du personnel et des équipements associés. Parmi ces facteurs, « conditions de site » et « distance de transport » sont directement liés à la morphologie du site discutée ici : la distance de manutention du dernier segment entre les modules et l'orifice, la commodité des positions de placement, l'accessibilité des pièces de raccordement modifient tous le temps réel de démontage/remontage. La valeur de 30 minutes doit donc être considérée comme une référence lorsque les conditions sont réunies, et non comme un engagement pour tous les sites.
5. Paramètres pouvant être mis en relation avec le site
| Élément | Valeur | Lien avec les conditions de site |
|---|---|---|
| Unité de puissance | 180–260 kg | Pièce individuelle la plus lourde dans l'organisation du transport et du transfert |
| Unité de commande | 125 kg | Exigences d'espace pour la manutention et le raccordement |
| Unité d'huile hydraulique (avec huile) | 140 kg | Transport avec huile, le placement doit prendre en compte les fuites et la gestion des taches d'huile |
| Unité de boue | 86 kg | Liée à l'agencement de la circulation de boue à l'orifice |
| Poids total | 1200 kg | Somme des modules, ne représente pas la charge d'un transport unique |
| Angle de forage | 45°–90° | La position inclinée impose des exigences différentes à la base et à la plateforme |
Les paramètres du tableau proviennent des données publiques de la CR600P. La documentation ne fournit pas les dimensions extérieures de la machine complète, la hauteur du mât ni les dimensions d'emballage de transport ; il n'est donc pas possible d'en déduire une conclusion d'admission pour un site spécifique.
6. Sites relevant de la catégorie « généralement accessibles » et sites nécessitant une confirmation individuelle
D'après les informations disponibles, on peut distinguer :
- Les sites montagneux ou forestiers dont l'itinéraire peut être segmenté, sans nécessité de passage continu de la machine complète, et permettant d'acheminer les modules par lots jusqu'à proximité de l'orifice, relèvent des scénarios envisagés lors de la conception modulaire.
- Les projets à orifices dispersés nécessitant des changements fréquents et une réduction des travaux de voirie : le démontage/remontage modulaire et le mode de transport correspondent à cette organisation des travaux.
- Les sites nécessitant un passage sur pente raide, la traversée de ravins ou le recours à des équipements de levage pour le transfert : la documentation ne fournit pas de paramètres correspondants, une vérification point par point est indispensable.
- Les sites où aucune plateforme temporaire utilisable ne peut être aménagée à proximité de l'orifice, ou dont la stabilité de la pente ne peut être évaluée, ne relèvent pas du champ couvert par les paramètres de l'équipement.
7. Points à vérifier auprès du fabricant, non fournis dans la documentation
- Dimensions extérieures, mode d'emballage et interfaces de manutention recommandées pour chaque module ;
- Exigences de surface minimale et de pente du sol pour les opérations de démontage/remontage ;
- Exigences spécifiques de support ou de fixation du mât et de la base en position inclinée ;
- Distances d'agencement admissibles entre l'unité de boue, l'unité de puissance et l'orifice ;
- Plage réelle du temps d'assemblage selon les différents modes d'organisation de la manutention.
Ces questions ne disposent pas de valeurs publiques consultables et doivent être confirmées point par point avant l'entrée sur site. L'adéquation de l'équipement à un orifice spécifique doit en dernier ressort être déterminée en fonction des conditions géologiques du site, de la situation réelle de l'itinéraire de transport et des résultats de confirmation du fabricant.
