CR600P

⛏️ CR600P Foreuse portative modulaire entièrement hydraulique de 600 m

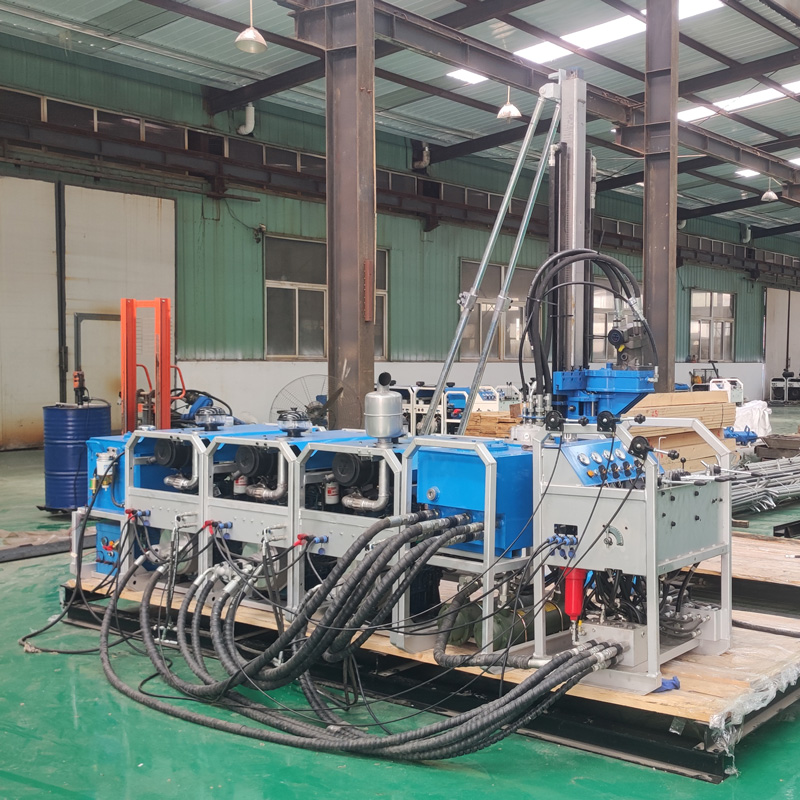

La CR600P est une foreuse carottier portative modulaire entièrement hydraulique conçue pour les zones montagneuses, forestières et les sites miniers sans accès routier. L'équipement divise les mécanismes de puissance, hydraulique, de commande, de boue et de forage en plusieurs unités fonctionnelles indépendantes pouvant être transportées séparément. Tout en garantissant une capacité de carottage de 600 m, il réduit la difficulté de transport de chaque module, ce qui le rend adapté aux points de forage d'exploration difficiles d'accès pour les foreuses sur chenilles de grande taille.

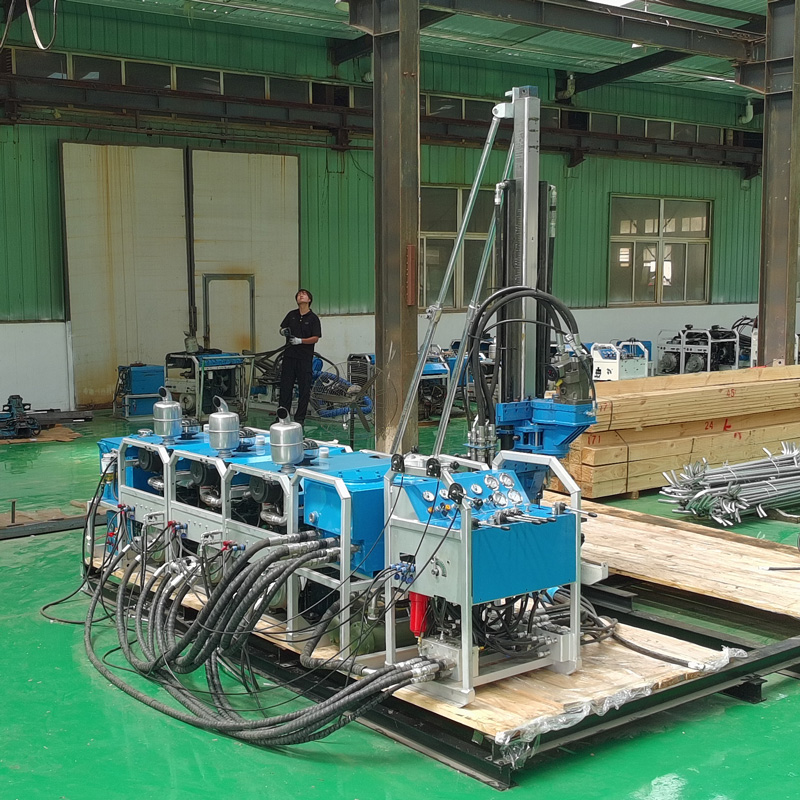

🏔️ Les environnements montagneux sans routes sont le principal scénario d'application de cet équipement

Les points de forage géologiques sont souvent situés sur des pentes, dans des vallées, des zones boisées et des plates-formes temporaires, et de nombreux emplacements ne disposent pas de routes de construction complètes. La CR600P adopte une structure modulaire divisée, permettant un transport par lots jusqu'à proximité du point de forage en fonction des conditions du site, puis un assemblage. Pour les projets nécessitant de réduire la construction de routes et de diminuer la dépendance aux véhicules lourds, cette structure est plus flexible qu'une foreuse monobloc.

⏱️ Un démontage et un remontage rapides facilitent les opérations continues sur plusieurs points de forage

La structure de l'équipement est optimisée pour le démontage, le remontage et le transport sur site. La documentation indique que l'assemblage peut être réalisé en environ 30 minutes dans les conditions les plus rapides. Le temps réel dépend de la distance de transport, des conditions du site, du niveau de compétence du personnel et des équipements auxiliaires. Cependant, pour les projets où les points de forage sont dispersés le long de la ligne d'exploration, un démontage et un remontage rapides peuvent réduire considérablement le temps auxiliaire lors des changements de point de forage.

🎯 La capacité de 600 m convient à la prospection, aux premières étapes de l'évaluation détaillée et à la validation des corps minéralisés

La CR600P a une profondeur de forage de référence de 760 m en BQ, 600 m en NQ et 280 m en HQ. Elle est plus adaptée aux projets qui, après avoir réalisé des études de surface, des anomalies géophysiques et géochimiques ou des forages peu profonds de validation, nécessitent l'obtention de données continues sur les carottes. Elle peut être utilisée pour la confirmation des zones minéralisées, le contrôle des limites des corps minéralisés et l'évaluation des ressources à profondeur moyenne.

🥇 Forage dans les veines aurifères et les zones de cisaillement altérées

Les gisements d'or en veines de quartz, les gisements d'or en zones de cisaillement et les gisements d'or de type altération tectonique sont souvent situés dans des zones montagneuses accidentées. L'équipement prend en charge le forage à 45°–90°, permettant de choisir des forages inclinés ou quasi verticaux en fonction du pendage du corps minéralisé, afin que le forage traverse la zone minéralisée sous un angle plus approprié. Les carottes obtenues peuvent être utilisées pour la description, l'échantillonnage, l'analyse structurale et l'évaluation de la continuité de la minéralisation.

🟠 Prospection de gisements de cuivre, de plomb-zinc et de métaux polymétalliques

Dans l'exploration des gisements de cuivre, de plomb-zinc et de métaux polymétalliques, des carottes continues peuvent refléter pleinement les relations entre la roche encaissante, l'altération, les zones de broyage et les sections minéralisées. La CR600P est adaptée à l'établissement de plusieurs forages de profondeur moyenne dans des terrains complexes, fournissant des données géologiques de base pour le forage de densification ultérieur et l'estimation des ressources.

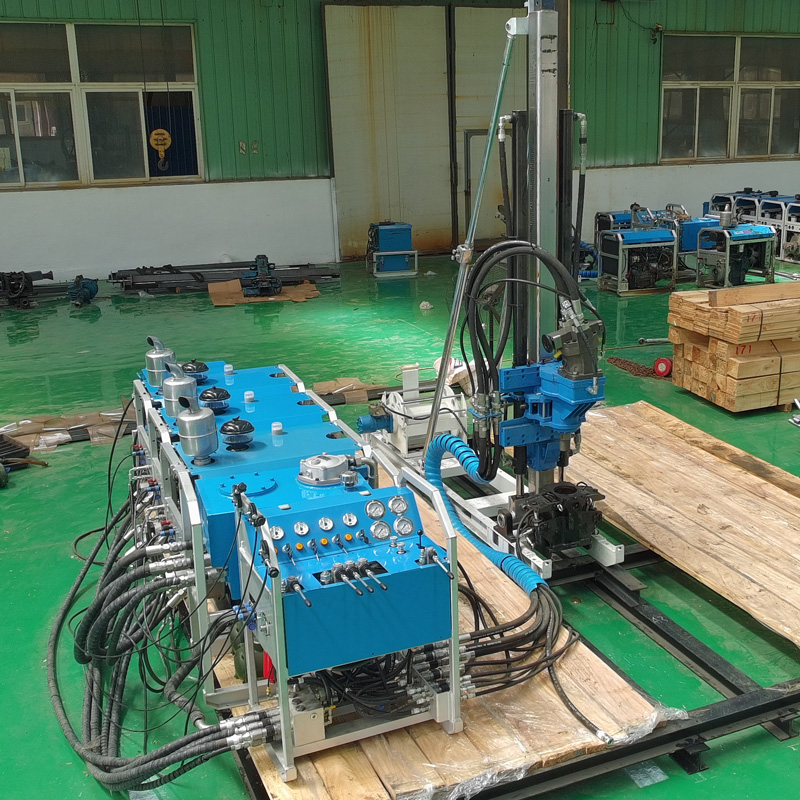

⚙️ Le contrôle entièrement hydraulique permet d'ajuster les paramètres de forage en fonction des changements de formation

La tête de rotation a une vitesse maximale de 1200 tr/min et un couple maximal de 780 N·m, associés à une force de poussée de 55 kN et une force de levage de 100 kN. La vitesse et l'avance peuvent être ajustées en fonction de la compacité de la roche, du type de trépan et de la taille du carottage. Dans les roches dures intactes, il faut surveiller l'efficacité de coupe du trépan ; dans les formations fracturées, il faut contrôler l'avance et la longueur des passes.

🧲 Le serre-tube hydraulique allie sécurité et adaptabilité aux tiges

Le serre-tube a une force de serrage maximale de 120 kN, une capacité de passage de 54 à 127 mm et utilise un serrage hydraulique. La documentation souligne également que le système de serrage est conçu avec une protection contre la perte de pression pour réduire le risque de déconnexion accidentelle des tiges. Lors des opérations de vissage/dévissage et de manipulation des tiges, il convient de maintenir les surfaces de serrage propres et de vérifier régulièrement la pression hydraulique.

🧵 Une capacité de câble de 800 m adaptée aux opérations de carottage au câble

Le treuil est équipé d'un câble en acier de 6 mm, avec une capacité de 800 m et une vitesse de levage de 116 m/min. Le carottage au câble réduit le temps auxiliaire de remontée complète de l'ensemble de tiges à chaque passe, ce qui est particulièrement avantageux lorsque la profondeur augmente. L'état du câble (ruptures de fils, écrasement, usure et disposition des spires) doit être inclus dans les inspections quotidiennes.

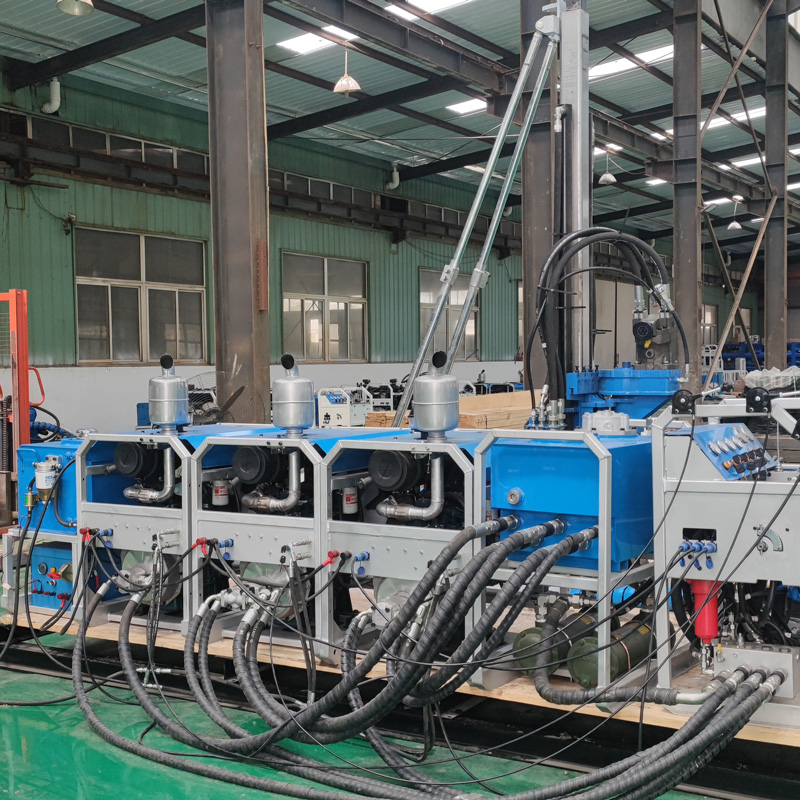

💧 La circulation de boue assure le refroidissement, le transport des cuttings et la stabilité des parois

L'unité de boue utilise une pompe à piston haute pression, avec un débit de 90 L/min et une pression de 3 MPa. Dans les formations rocheuses intactes, elle assure principalement le refroidissement et le transport des cuttings ; dans les sections fortement altérées, fracturées ou meubles, il est nécessaire d'ajuster les propriétés de la boue et d'utiliser des tubages pour maintenir la stabilité des parois et éviter les effondrements ou les pertes importantes.

⚡ Deux options de puissance : diesel ou électrique, pour une configuration selon le projet

La CR600P peut être équipée d'un moteur diesel ou électrique. La puissance du moteur diesel doit être ≥66 kW, ou une combinaison de deux moteurs électriques de 22 kW × 2 peut être utilisée. Les projets sur le terrain éloignés privilégient généralement une source d'énergie indépendante, tandis que les sites miniers disposant d'une alimentation électrique stable peuvent choisir l'option électrique en fonction des conditions d'alimentation, des méthodes de maintenance et des coûts énergétiques.

🌲 Adaptée aux zones forestières, montagneuses et sensibles sur le plan environnemental

La conception modulaire réduit le besoin de faire pénétrer de grands véhicules directement sur le point de forage, mais avant le début des travaux, il convient d'évaluer la stabilité des pentes, les risques de chutes de pierres, les routes en période de pluie, les itinéraires de transport manuel et la capacité portante des plates-formes temporaires. La difficulté du travail en montagne ne réside pas seulement dans le forage lui-même, mais aussi dans l'organisation du transport et la sécurité sur le site, qui déterminent également l'efficacité du projet.

⚠️ Précautions d'utilisation

Avant l'arrivée de l'équipement, vérifier le poids des modules et les itinéraires de transport ; après l'assemblage, vérifier les raccords rapides, les flexibles hydrauliques et les connexions structurelles ; avant le forage incliné, s'assurer de la stabilité du mât et de la base ; pendant le forage continu, vérifier régulièrement l'huile hydraulique, les filtres, le câble en acier, le serre-tube et la pompe à boue. En cas d'augmentation anormale de la température, de fuites ou de changements de résistance à la remontée, procéder à un diagnostic rapide.

Étant donné que les conditions géologiques réelles, les outils de fond, l'angle de forage et les méthodes d'exploitation peuvent varier, l'efficacité finale du forage, la profondeur atteinte et le taux de récupération des carottes dépendent des conditions du site.

📊 Principales spécifications techniques
