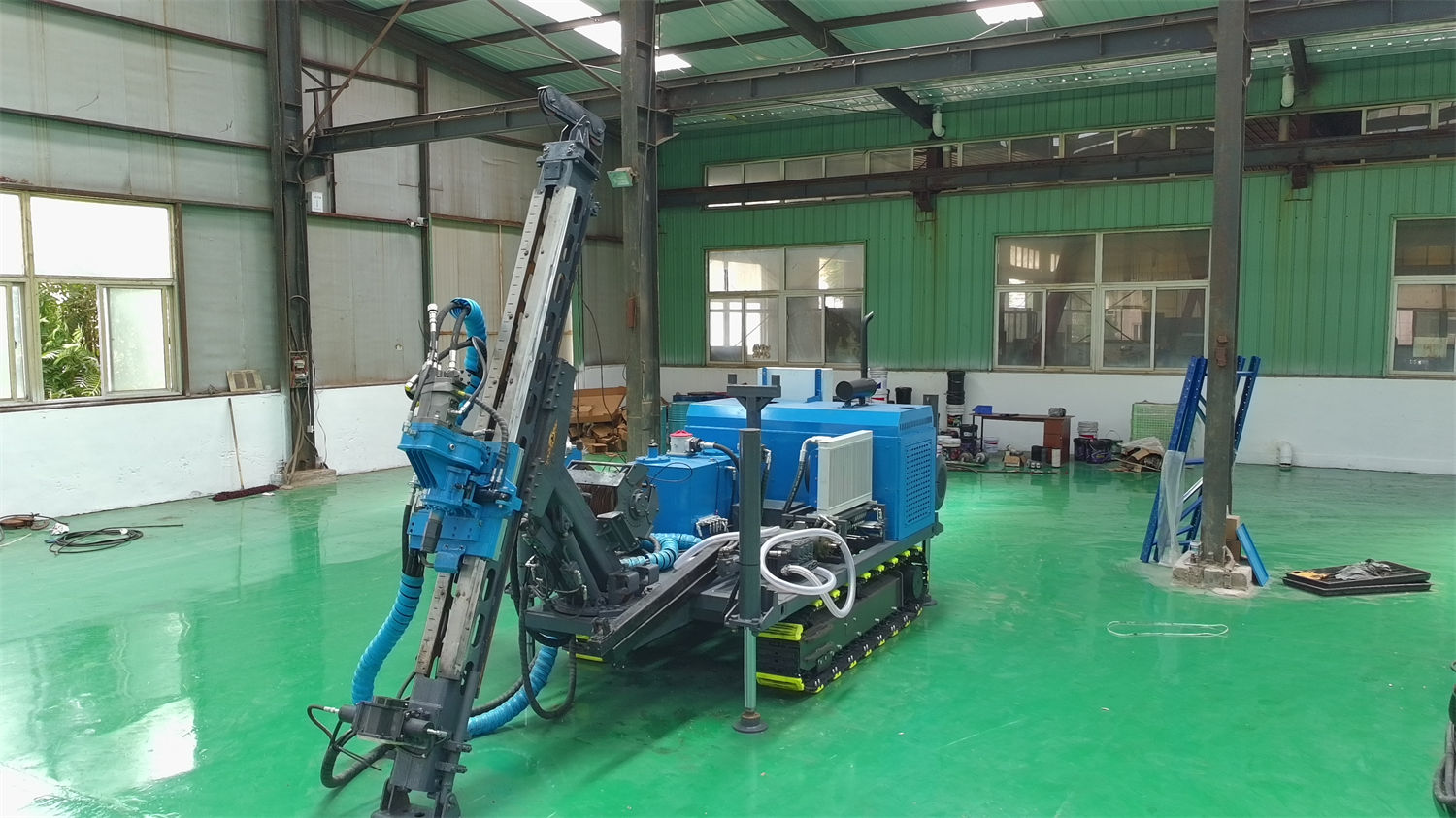

L'expression « foreuse carottière de 1000 m » est souvent considérée comme un chiffre comparable d'une machine à l'autre. Pourtant, pour un même équipement, la profondeur de référence est de 1000 m en spécification NQ et de 500 m en spécification HQ, deux chiffres figurant dans la documentation publique du CR1000I de notre site. La différence ne réside pas dans la machine elle-même, mais dans la spécification de carottage : plus le diamètre est grand, plus le train de tiges est lourd et plus l'espace annulaire est important, ce qui réduit la profondeur que la même capacité de levage et de rotation peut supporter. Ainsi, pour répondre à la question « où se situent les limites de capacité en forage intermédiaire à profond d'une foreuse carottière de 1000 m », la première question à se poser n'est pas quelle profondeur on peut atteindre, mais pour quel diamètre de forage.
Réponse au cœur du sujet : 1000 mètres est la valeur de référence en spécification N
Les capacités de forage indiquées dans la documentation du CR1000I se répartissent en trois niveaux : profondeur de référence de 1200 m en spécification B, 1000 m en spécification N et 500 m en spécification H. Ces trois valeurs ne correspondent pas à trois configurations optionnelles, mais à la profondeur de référence d'un même équipement équipé de différentes spécifications de carottage.
Par conséquent, l'appellation « foreuse carottière de 1000 m » correspond au niveau intermédiaire : la spécification N. Si le projet utilise la spécification de carottage HQ, la profondeur de référence de la même machine descend à 500 m ; si l'on utilise BQ, la profondeur de référence peut atteindre 1200 m. Avant l'achat, il faut d'abord déterminer selon quelle spécification le projet réalisera le carottage, puis examiner si la profondeur correspond, car l'ordre inverse conduit facilement à des conclusions erronées.
Pourquoi la force de levage, le couple et le treuil apparaissent ici simultanément
La profondeur de forage n'est pas déterminée par un seul composant. Les trois valeurs pertinentes du CR1000I sont : couple maximal de la tête motrice 1200 N·m, vitesse maximale 1350 tr/min ; force d'avance 63 kN, force de levage 185 kN ; treuil avec câble en acier de 6 mm, capacité de câble 1000 m, vitesse de levage 98 m/min.
À mesure que la profondeur du trou augmente, le poids propre du train de tiges, le frottement contre la paroi et la résistance dans le trou augmentent simultanément. La force de levage correspond à la réserve de capacité pour la remontée et la descente du train de tiges et pour gérer les résistances dans le trou ; le couple correspond à la marge restante de la tête motrice pour transmettre le couple lorsque la résistance à la rotation varie. Ces deux éléments ne donnent qu'une description de la marge ; la documentation ne fournit pas l'efficacité de forage ni la profondeur réellement atteignable pour une formation géologique et un assemblage de tiges spécifiques. Il n'est donc pas possible de convertir directement 185 kN en une profondeur donnée.
La capacité de câble du treuil de 1000 m coïncide numériquement avec la profondeur de référence de 1000 m en spécification N. Cette correspondance est une contrainte directe du processus de carottage au câble : le treuil doit pouvoir contenir le câble correspondant à la profondeur du trou pour réduire le nombre de remontées complètes du train de tiges lors de la phase de forage intermédiaire à profond.
Ce que change un angle de forage de 45° à 90°
Le CR1000I prend en charge des angles de forage de 45° à 90°. L'intérêt d'un trou incliné est de traverser un corps minéralisé incliné, une zone de faille ou un filon selon un angle plus approprié, plutôt que d'augmenter simplement la profondeur. Il convient de préciser que la documentation donne une plage d'angles de forage, mais ne fournit pas de profondeur de référence, de force de levage ou de couple correspondant à chaque angle. Lorsque la direction du trou s'écarte nettement de la verticale, les conditions de contrainte dans le trou changent ; la documentation n'indique pas si la capacité de profondeur doit encore être comprise selon le niveau de 1000 m. Cela relève des points à confirmer auprès du fabricant.
Conditions devant également être remplies lors de la phase de forage intermédiaire à profond
Considérer 1000 m comme un chiffre neutre hors contexte conduit facilement à négliger plusieurs configurations qui agissent simultanément :
- Diamètre d'alésage du mandrin de serrage 127 mm, compatible avec les tiges NQ, HQ, PQ, NTW, HTW, avec serrage hydraulique et dispositif anti-décrochage à coin en bois ;
- Course d'avance du mât 3,3 m, longueur de tige traitée 1,5 / 2 / 3 m, déplacement latéral hydraulique de la tête motrice ;
- Système de boue : débit 150 L/min, pression 7 MPa, pour le refroidissement du trépan, l'évacuation des cuttings et la stabilisation de la paroi du trou ;

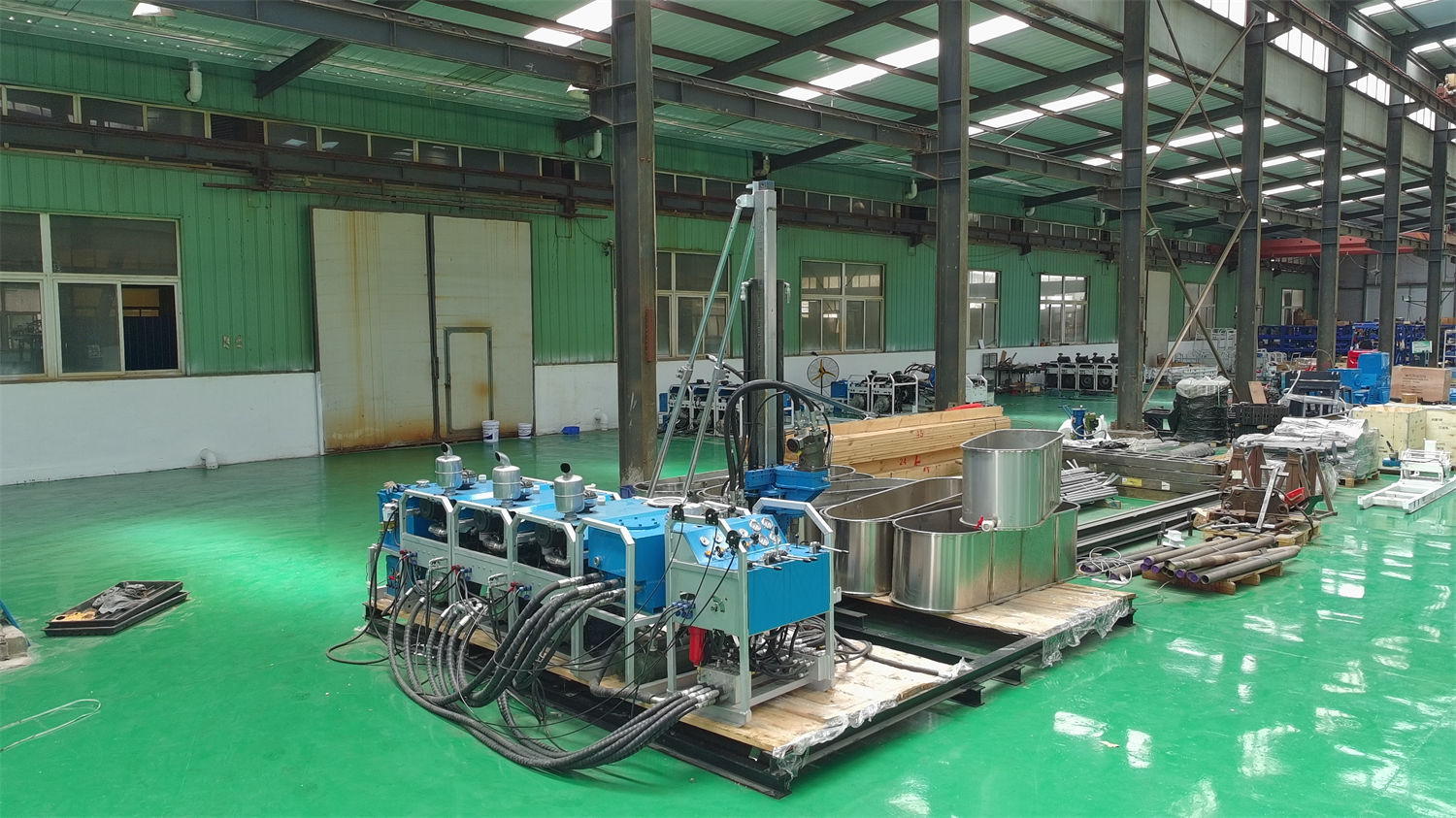

- Pompe principale : débit 250 L/min, pression 25 MPa ; pompe auxiliaire : débit 80 L/min, pression 17 MPa ; refroidissement par air et par eau ;
- Moteur Cummins QSB4.5, cylindrée 4,5 L, puissance nominale 119 kW, régime nominal 2200 tr/min.
Ces paramètres contraignent chacun des aspects différents : l'alésage du mandrin et le système de tiges déterminent les spécifications utilisables, la course du mât et la longueur des tiges déterminent le rythme de raccordement, le système de boue détermine les conditions de circulation dans les formations complexes. Ils ne relèvent pas de la même question que « peut-on atteindre 1000 mètres », mais deviennent des contraintes réelles lors d'opérations continues de forage intermédiaire à profond.
Tableau comparatif des spécifications et conditions associées
| Élément | Valeur documentée |
|---|---|
| Profondeur de référence spécification B | 1200 m |
| Profondeur de référence spécification N | 1000 m |
| Profondeur de référence spécification H | 500 m |
| Angle de forage | 45°–90° |
| Couple maximal / vitesse maximale | 1200 N·m / 1350 tr/min |
| Force d'avance / force de levage | 63 kN / 185 kN |
| Capacité de câble du treuil / diamètre du câble | 1000 m / 6 mm |
| Diamètre d'alésage du mandrin | 127 mm |
| Tiges compatibles | NQ, HQ, PQ, NTW, HTW |
Éléments non fournis par la documentation
Les éléments suivants n'apparaissent pas dans la documentation publique du CR1000I de notre site, ne peuvent pas être déduits et doivent être confirmés séparément avant la progression du projet :
- Profondeurs de référence correspondant à différentes orientations de trou (par exemple 45° et 90°) ;
- Profondeurs réellement atteignables selon la dureté, la fracturation et l'intégrité des formations ;
- Efficacité de forage et taux de récupération des carottes pour des assemblages de tiges spécifiques (type de trépan, spécification du tube carottier) ;
- Cycles ou durées de vie des pièces telles que câble, mandrin, tête motrice, filtres hydrauliques.
La documentation précise déjà : avant l'arrivée de l'équipement, vérifier la largeur et la pente des routes, la portance du terrain et les dimensions de la plateforme de forage ; avant les travaux, confirmer la configuration des tiges, tubes carottiers, trépans et système de boue en fonction de la profondeur cible, du diamètre, de l'angle de forage et des conditions géologiques ; lors des forages profonds, contrôler en continu l'état du câble, du mandrin, de la tête motrice, des filtres hydrauliques et des conduites haute pression. En raison des différences de conditions géologiques, d'outils dans le trou, d'angle de forage et de méthodes opératoires, l'efficacité de forage, la profondeur et la récupération des carottes réellement obtenues doivent être évaluées selon les conditions du site.
Lire 1000 mètres comme une valeur de référence aux prémisses claires est plus conforme à la documentation que de le lire comme la limite supérieure de capacité de l'équipement.
