2200 N·m figure dans les spécifications techniques du CR1200I et désigne le couple de rotation maximal que la tête motrice peut fournir. Cette valeur ne répond pas à la question « jusqu'à quelle profondeur peut-on forer », mais à un autre type de question : lorsque la résistance à la rotation de l'outil de forage augmente, quelle marge la tête motrice a-t-elle encore pour transmettre le couple. Dans le carottage profond, ce qui arrête réellement l'avancement n'est souvent pas la profondeur maximale atteinte, mais la résistance à la rotation qui dépasse d'abord le couple disponible. Le contenu suivant est basé sur les paramètres publics du CR1200I de ce site ; les parties non fournies sont listées séparément.
Confirmer d'abord quel composant cette valeur décrit

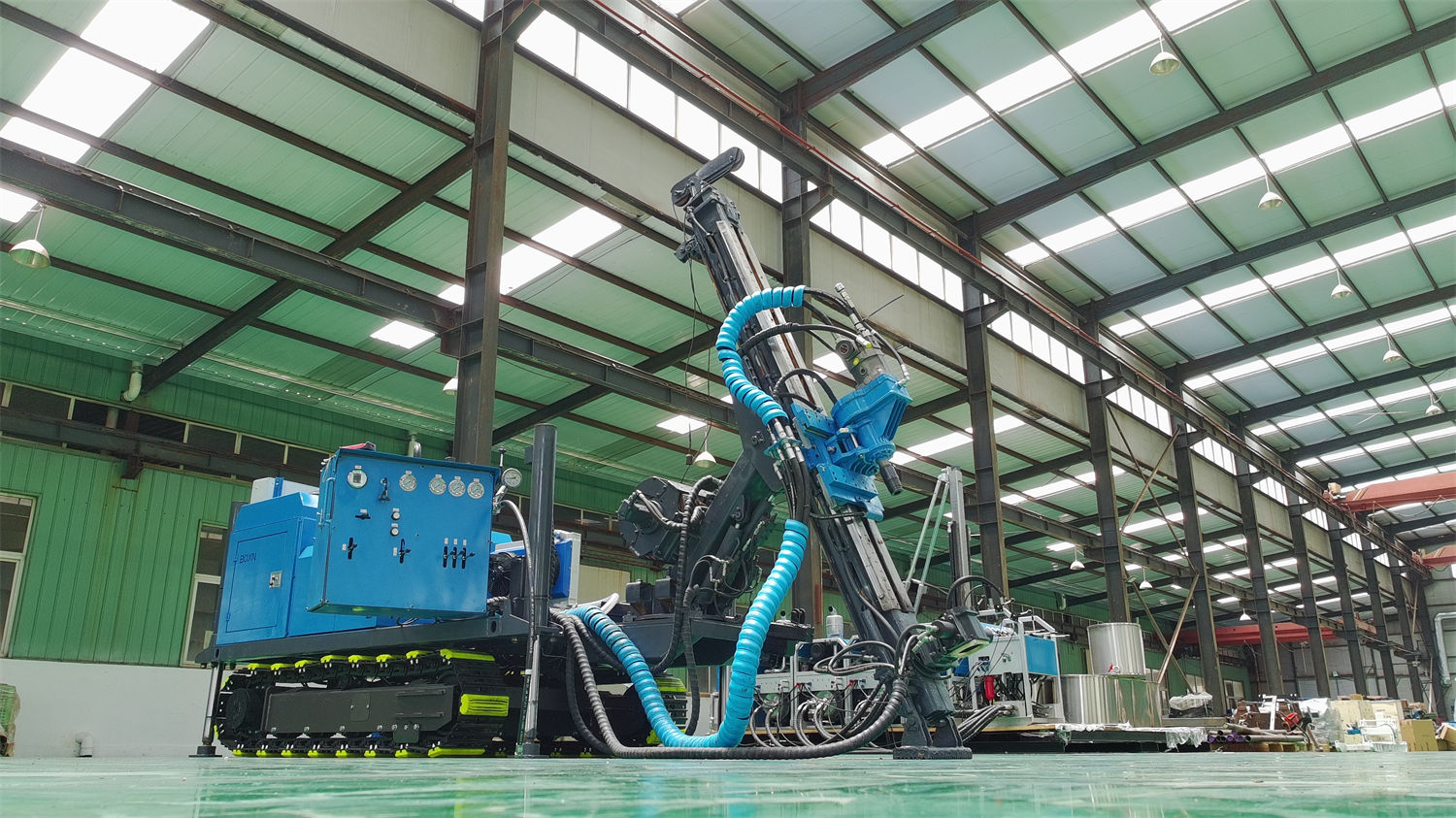

Le CR1200I est une foreuse à carotte entièrement hydraulique intégrée, avec une tête motrice à transmission par engrenages, un couple maximal de 2200 N·m, une vitesse maximale de 1500 tr/min, et deux rapports de vitesse 1:2.2 et 1:3.3. Le couple appartient au composant rotatif qu'est la tête motrice, et non au treuil, à la pince ou à la pompe à boue.
Les autres éléments du tableau des paramètres relèvent d'actions différentes du couple : la force d'avance de 55 kN et la force de levage de 160 kN appartiennent au système d'avance ; la force de levage du treuil de 13,5 kN, la vitesse de levage de 116 m/min et la capacité de câble de 1200 m appartiennent au treuil à câble ; le débit du système de boue de 150 L/min et la pression de 7 MPa appartiennent au système de circulation. Ces valeurs ne sont pas interchangeables et ne peuvent pas être utilisées pour déduire l'une à partir de l'autre.
Le couple maximal et les rapports de vitesse ne sont pas le même chiffre
Le tableau des paramètres donne « couple maximal 2200 N·m » et également deux rapports de vitesse 1:2.2 et 1:3.3. Les données ne précisent pas les valeurs de couple et les plages de vitesse correspondant à chaque rapport, il n'est donc pas possible d'utiliser directement 2200 N·m pour un rapport donné dans un calcul.Ce qui est certain : le couple et la vitesse varient par paires sur la même tête motrice, et le rôle des rapports de vitesse est d'ajuster le rapport entre les deux.
| Paramètre | Valeur |
|---|---|
| Mode de transmission de la tête motrice | Transmission par engrenages |
| Couple maximal | 2200 N·m |
| Vitesse maximale | 1500 tr/min |
| Rapports de vitesse | 1:2.2 / 1:3.3 |
Ces trois lignes doivent être lues ensemble : 2200 N·m et 1500 tr/min sont les deux extrémités de la capacité de la tête motrice, et les rapports de vitesse sont l'élément intermédiaire qui relie ces deux extrémités. Ne prendre qu'une seule valeur pour juger de l'adéquation omettrait l'autre moitié de la contrainte.
Dans le carottage profond, à quoi correspond la marge de couple
La composition de la consommation de couple en phase de trou profond varie avec la profondeur et la formation rocheuse. Selon les données, la tête motrice à haute vitesse du CR1200I et son couple maximal de 2200 N·m servent à ajuster l'état de forage dans différentes zones lithologiques, en tenant compte des besoins d'exploitation en roche dure massive et en zones fracturées locales. Cette description indique que le couple vise à s'adapter à l'alternance lithologique, et non à être un indicateur indépendant de profondeur de forage.
Les données exigent également qu'après être entré dans une section de puits de plus de 1000 m, une attention accrue soit portée au contrôle de la déviation, à l'usure des tiges, à l'état du câble, aux performances de la boue et aux variations de résistance dans le trou ; en cas de diminution du retour d'eau, d'anomalie de couple, d'augmentation de la résistance à la traction ou de variation du sable dans le retour d'eau, il convient de déterminer rapidement s'il existe un risque de perte, d'effondrement, de rétrécissement ou de coincement. Ici, « anomalie de couple » est listée comme l'un des signaux d'observation, ce qui montre que dans la construction réelle, la lecture du couple est un objet de surveillance en cours de processus, et non une capacité fixe après étalonnage en usine.
- Couple et vitesse : les deux sont corrélés sur la tête motrice, ajuster l'un affecte l'autre.
- Couple et force de levage : la force de levage de 160 kN sert à la remontée des tiges et à la récupération des outils, et relève de deux actions distinctes de la rotation.
- Couple et boue : le système de boue a un débit de 150 L/min et une pression de 7 MPa ; face aux fissures développées, au retour d'eau instable et aux pertes locales, il faut ajuster la viscosité, la perte d'eau et les paramètres de circulation.
- Couple et état du trou : une anomalie de couple doit être jugée conjointement avec le retour d'eau, la résistance à la traction et la teneur en sable du retour d'eau.
Au-delà de la limite de couple, quelles autres conditions agissent simultanément
Le CR1200I a une profondeur de référence de 1200 m pour la spécification N, de 1600 m pour la spécification B et de 700 m pour la spécification H. La même machine a des profondeurs de référence différentes selon la spécification de carottage, ce qui montre que la spécification de carottage est elle-même une condition contraignante. La capacité du couple à couvrir une section de puits dépend de l'assemblage de tiges, du diamètre et de la combinaison de formations sous cette spécification, et non du seul plafond de 2200 N·m.
À mesure que la profondeur augmente, la part de temps du treuil à câble augmente. La capacité de câble de 1200 m et la vitesse de levage de 116 m/min correspondent à l'étape d'extraction de la carotte intérieure, sans conversion directe avec le couple de rotation, mais elles déterminent le temps auxiliaire par cycle en trou profond. Les données mentionnent également que l'alésage de la pince de 150 mm est adapté aux systèmes de tiges courants NQ, HQ, PQ, NTW, HTW, etc., avec un serrage hydraulique et une structure anti-décrochage à coin en bois en forme de cheval. Le choix du système de tiges modifie l'assemblage, donc la résistance à la rotation, une relation qui n'est pas directement indiquée dans le tableau des paramètres.
Exigences de traitement des failles profondes et zones fracturées
Les données indiquent que la gouge de faille, les brèches, les zones de roche fracturée et les zones à fissures denses sont souvent plus difficiles à traiter que la roche dure seule ; il convient alors de réduire la longueur du cycle, d'observer en temps utile les variations de pression de pompe et de retour d'eau, et d'ajuster le fluide de forage, le tubage et les paramètres de forage selon la stabilité de la paroi. La force de levage de 160 kN offre une marge pour la remontée des tiges et la récupération des outils dans les sections complexes. Ce passage montre que dans les sections complexes, le couple ne se résout pas en continuant à augmenter la pression ; les données préconisent d'ajuster la longueur du cycle et d'observer les retours du trou.
Parties non fournies par les données
Les éléments suivants ne figurent pas dans les données du CR1200I de ce site et doivent être confirmés séparément avant achat ou utilisation, sans extrapolation :
- Les valeurs de couple et plages de vitesse correspondant respectivement aux deux rapports 1:2.2 et 1:3.3 ;
- Les valeurs de référence de consommation de couple pour différentes spécifications de carottage (NQ, HQ, PQ, BQ et NTW, HTW, etc.) dans des formations spécifiques ;
- Les plages de combinaison recommandées entre couple, force d'avance et vitesse ;
- Les seuils spécifiques de jugement de la marge de couple au-delà de 1000 m de profondeur.
Les données précisent en conclusion qu'en raison des différences de conditions géologiques réelles, d'outils dans le trou, d'angle de forage et de méthodes opératoires, l'efficacité de forage finale, la profondeur et la récupération de carotte doivent être basées sur les conditions sur site. Par conséquent, 2200 N·m est plus à comprendre comme la description de la limite de capacité de rotation d'une machine, et non comme la promesse de résultat de forage d'un puits donné. Pour juger de l'adéquation d'un projet, il faut intégrer la spécification de carottage, la combinaison de formations, la profondeur et les retours du trou, et non comparer un seul chiffre de couple.
