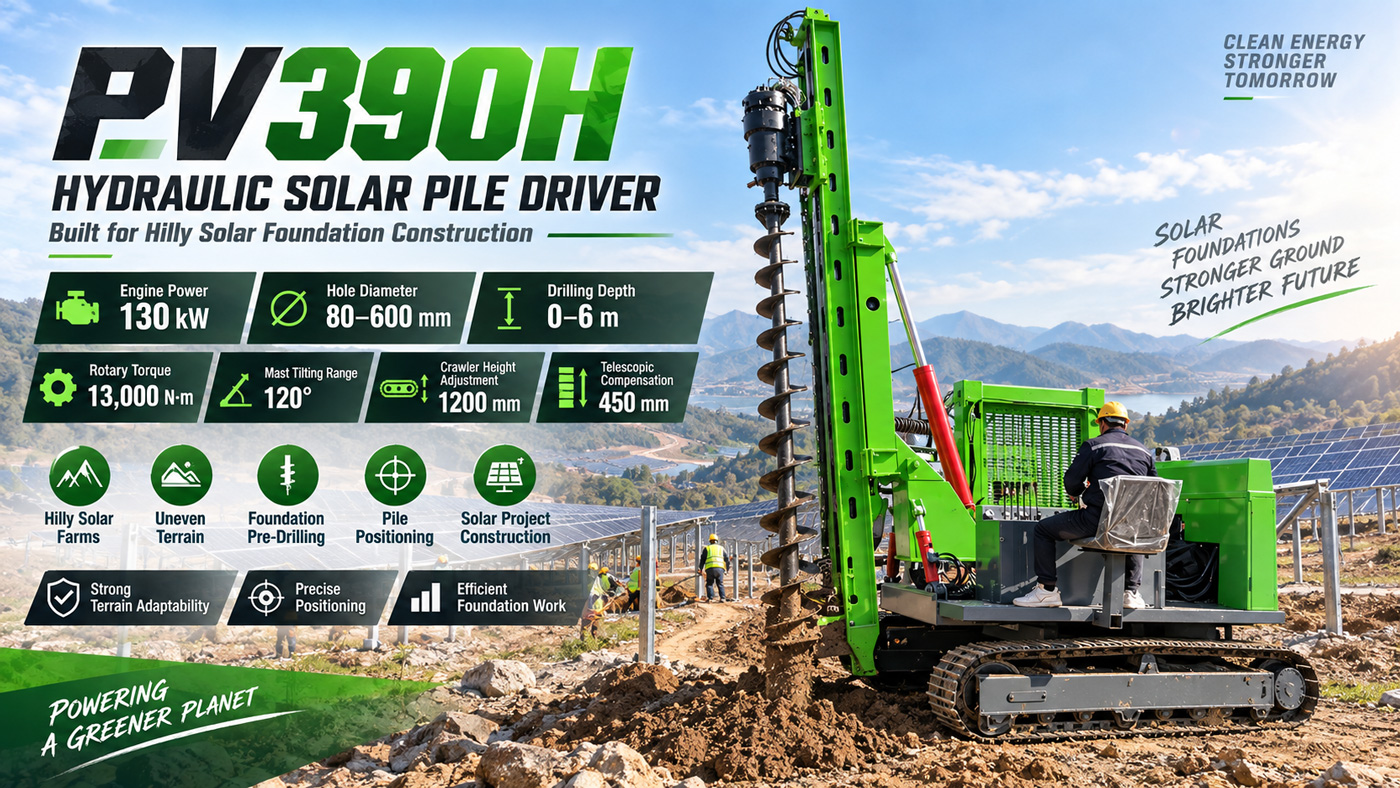

Machine de battage pour panneaux photovoltaïques

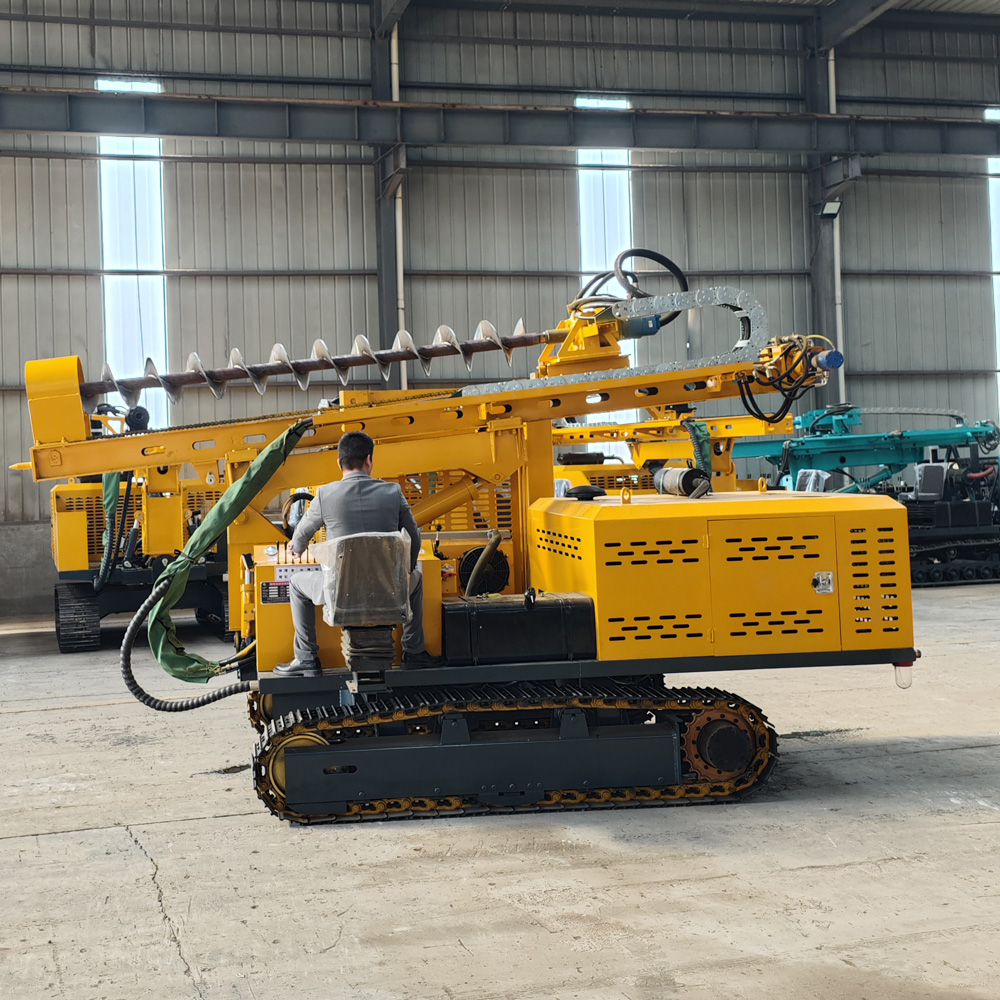

La PV390H est une pileuse photovoltaïque hydraulique sur chenilles conçue pour la construction de fondations photovoltaïques en montagne, en zones vallonnées et sur terrains en pente irréguliers. L'équipement est doté d'un moteur Yuchai six cylindres suralimenté de 130 kW, d'un couple de réducteur de 13000 N·m, d'un diamètre de forage de 80–600 mm, d'une profondeur de forage de 0–6 m, ainsi que d'une hauteur de chenilles extensible de 1200 mm, d'une inclinaison du mât de 120°, d'un bras oscillant double vérin et d'une compensation télescopique de 450 mm. Par rapport à une pileuse photovoltaïque standard pour terrain plat, elle met l'accent sur le réglage de posture en pente, la franchissabilité en terrain complexe et l'alignement rapide des pieux.
Les zones photovoltaïques de montagne présentent souvent des dénivelés gauche-droite, des surfaces irrégulières et des ondulations continues. Les équipements sur chenilles à hauteur fixe nécessitent souvent un nivellement répété du sol. La hauteur des chenilles de la PV390H peut être ajustée selon la pente, permettant à l'équipement d'obtenir une meilleure posture de travail sur terrain irrégulier, ce qui le rend plus adapté aux projets photovoltaïques en flanc de montagne, en collines et à relief marqué.

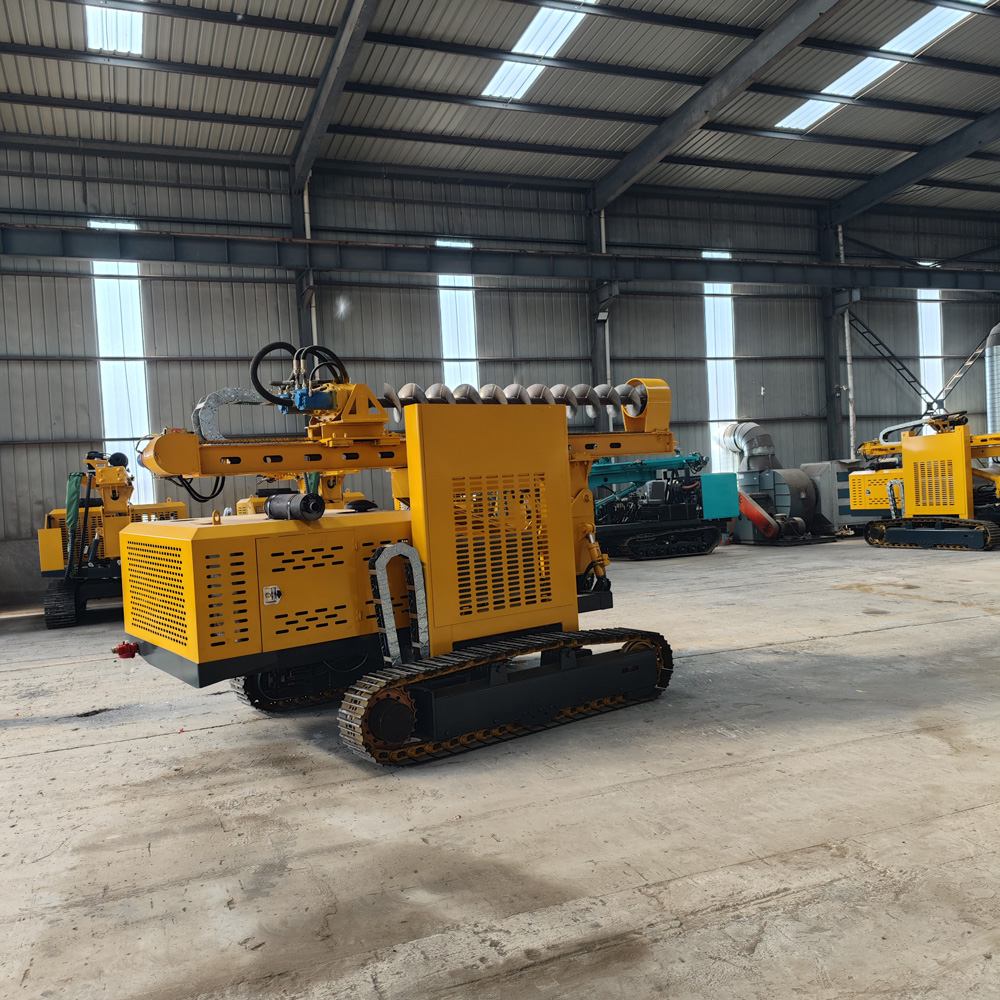

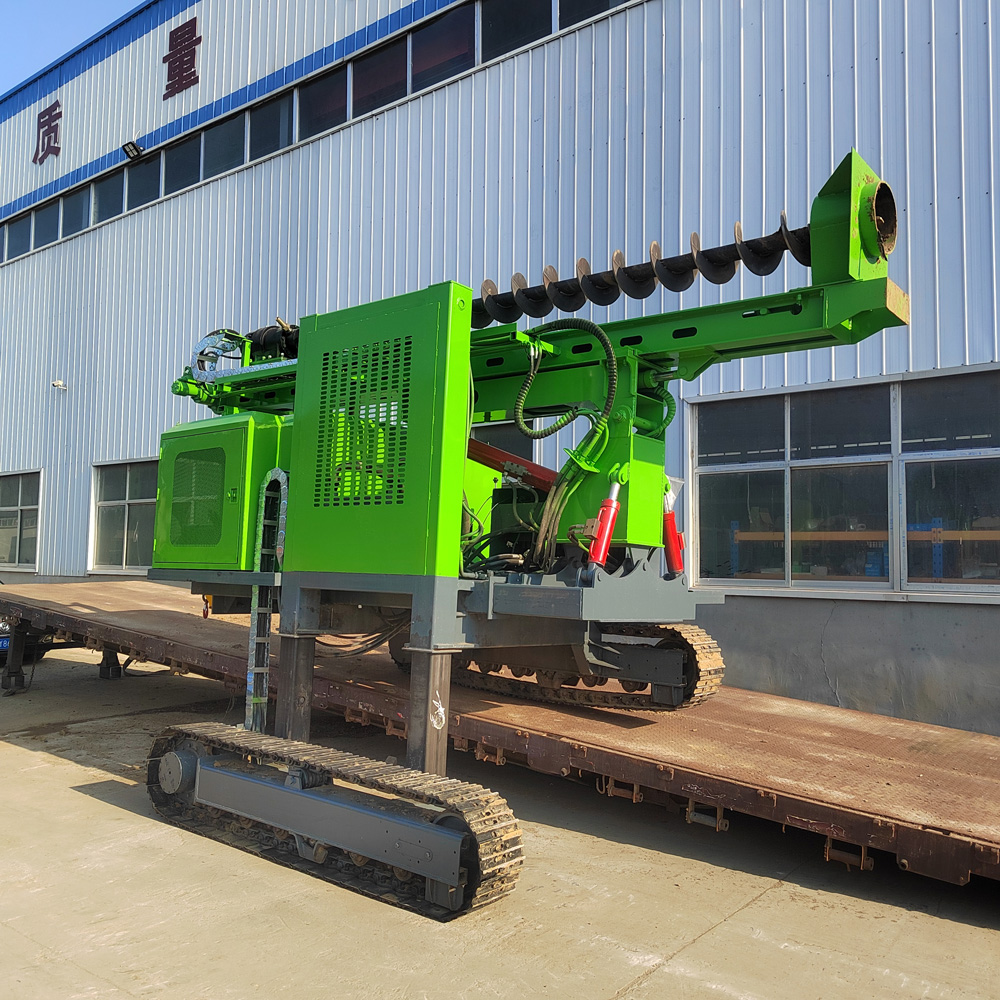

La course d'extension de hauteur des chenilles est de 1200 mm, ce qui permet de gérer des dénivelés gauche-droite importants. Lors de la construction, il convient d'ajuster progressivement les deux chenilles en fonction de la pente pour maintenir un appui stable de l'équipement. La fonction de jambes hautes et basses améliore l'adaptabilité en pente, mais ne remplace pas une plateforme de travail sécurisée ni une évaluation de la portance du sol.
L'équipement utilise un moteur Yuchai six cylindres suralimenté de 130 kW, fournissant la puissance pour le déplacement sur chenilles, la rotation de la tige de forage, la pression par chaîne, l'oscillation du mât et le réglage des jambes hautes et basses. Pour les projets en montagne, les grands diamètres et les terrains complexes, une réserve de puissance plus élevée favorise le maintien d'une capacité de travail continue.
Le couple du réducteur est de 13000 N·m, la vitesse de rotation de la tige est de 100 tr/min, couvrant une plage de forage de 80–600 mm. Les grands diamètres, les sols denses et les terrains contenant des gravats nécessitent un couple de rotation plus élevé, mais il convient d'ajuster l'avance en fonction de la charge de l'outil et de l'évacuation des déblais, afin d'éviter un excès de pression causant une déviation du trou, un coincement ou un choc de l'outil.
La profondeur maximale de forage est de 6 m, adaptée au pré-forage pour supports photovoltaïques, au guidage de pieux et à d'autres fondations superficielles. La valeur principale de la PV390H ne réside pas dans la capacité de forage profond, mais dans la cadence élevée de forage de pieux, l'adaptation aux terrains complexes et l'alignement rapide des trous, ce qui la rend plus adaptée aux fondations photovoltaïques qu'au forage de puits d'eau.
Le diamètre de forage est de 80–600 mm ; différents outils peuvent être choisis selon la conception des fondations des supports photovoltaïques, le type de pieu et les conditions du sol. Les petits diamètres conviennent au guidage standard, les grands diamètres aux trous de fondation spéciaux. Le diamètre final doit être conforme aux plans de conception du projet et au procédé de construction.
L'équipement utilise une pression par chaîne, qui fournit une force d'avance continue à l'outil. En présence de galets, de remblais et de roche fortement altérée, il convient de contrôler la vitesse d'avance en fonction de la charge de rotation, afin d'éviter un enfoncement trop rapide provoquant un rebond du trépan, une déviation du trou ou un coincement.
La plage d'inclinaison du mât est de 120°, permettant d'ajuster la posture de forage selon le terrain et les exigences des pieux. Pour le photovoltaïque en montagne et les zones irrégulières, une grande capacité de réglage d'inclinaison réduit le temps passé à rechercher l'angle par repositionnement de la machine.
Le mât utilise un bras oscillant double vérin, permettant un réglage latéral fin une fois le châssis stabilisé. Pour les centrales photovoltaïques en réseau, le réglage latéral réduit les déplacements fréquents du châssis sur de courtes distances, améliorant l'efficacité de forage continu des pieux.
L'équipement dispose d'une compensation télescopique de 450 mm, utilisable pour les ajustements fins avant-arrière du mécanisme de travail. La combinaison des jambes hautes et basses, du bras oscillant du mât, de l'inclinaison et de la compensation télescopique le rend plus adapté aux projets de fondations photovoltaïques à pieux denses et à dénivelés fréquents.
La largeur des patins de chenilles est de 300 mm, utilisable sur chemins de terre, herbe, gravier et pentes courantes. Le châssis sur chenilles est plus adapté que les équipements à roues aux déplacements courts à l'intérieur des zones photovoltaïques, mais sur pentes humides, sols meubles et zones à forte pente transversale, il convient de réduire la vitesse et de surveiller le risque de renversement.
La documentation originale indique qu'après ajout d'un treuil, l'équipement peut être utilisé sur des pentes plus raides. Le treuil peut fournir une traction auxiliaire pour le déplacement sur des pentes spéciales, mais avant utilisation, il faut vérifier la fiabilité du point d'ancrage, du câble et de la direction de traction ; le treuil ne remplace pas les voies d'accès et plateformes de sécurité nécessaires.
Les sols et le loess conviennent généralement bien au forage de fondations photovoltaïques, mais leur teneur en eau et leur densité influencent la stabilité des parois. Le loess en pente peut voir son adhérence diminuer après la pluie et présenter un risque de glissement de l'équipement ; il faut donc surveiller à la fois la qualité du trou et l'état d'appui des chenilles.
L'argile très plastique adhère facilement au trépan, provoquant un colmatage et une mauvaise évacuation des déblais. Pendant les travaux, il convient d'ajuster la rotation et l'avance en fonction de la charge du trépan, et de retirer régulièrement l'outil pour le nettoyer afin de maintenir une coupe efficace.
Le sable à galets, les graviers et les couches de couverture mixte présentent des granulométries très variables, pouvant causer des rebonds du trépan, des déviations de trou et des blocages locaux. Lors de la construction, il faut choisir l'outil selon la granulométrie, la densité et la teneur en eau, et maintenir une avance régulière.
Les couches de remblai peuvent contenir des briques, des blocs de béton, des armatures, du bois et des vides, avec une homogénéité médiocre. En cas de choc anormal, de blocage en rotation ou de chute soudaine de pression pendant le forage, il faut arrêter la machine et vérifier afin d'éviter d'endommager l'outil et le réducteur.
La documentation originale précise qu'après remplacement par un outil à percussion, l'équipement peut être utilisé dans les roches fortement altérées et les couches rocheuses. Pour les projets en roche, il convient de choisir un outil adapté à la dureté, à l'intégrité de la roche et au diamètre cible. Comme la documentation ne fournit pas le modèle de marteau à percussion ni l'énergie de frappe, cet article ne fait aucune promesse supplémentaire sur l'efficacité en roche dure.

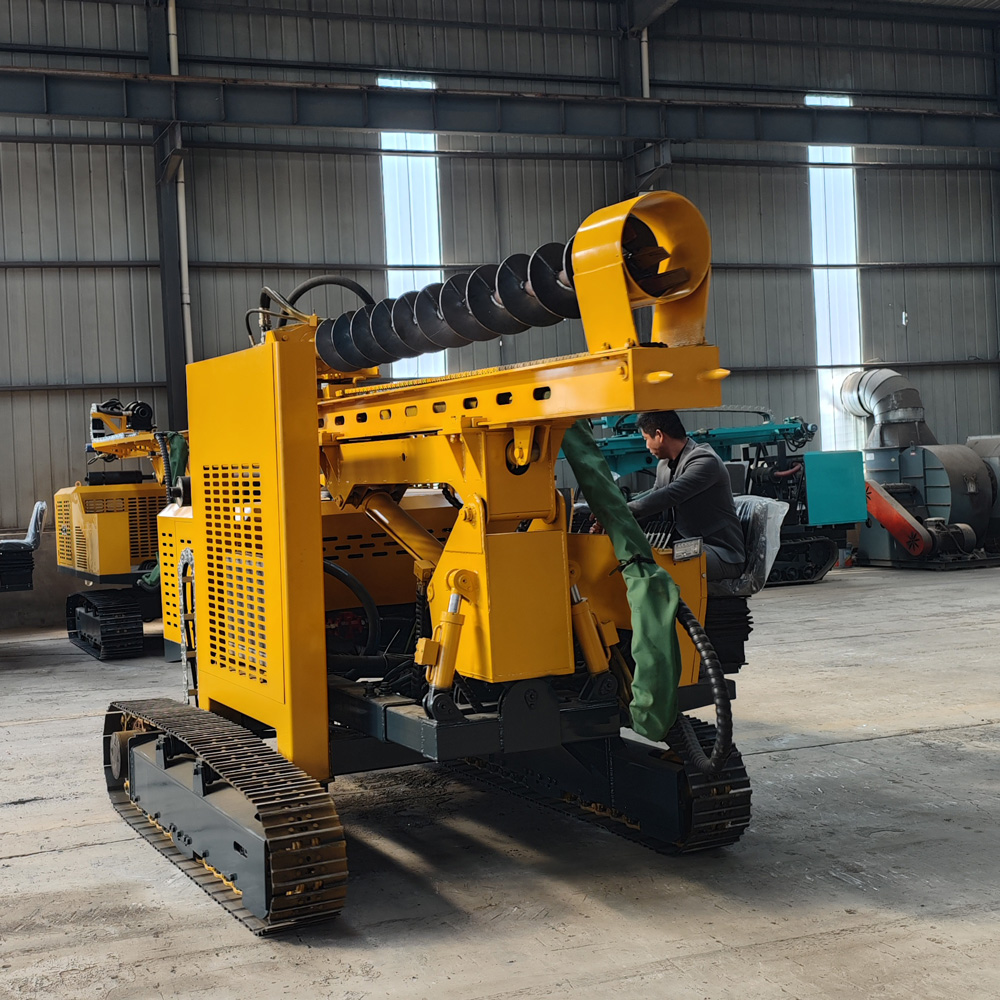

Les projets photovoltaïques en montagne présentent souvent de fortes variations de pente, des dénivelés importants entre pieux et des conditions de voies d'accès moyennes. Les chenilles à jambes hautes et basses, l'inclinaison du mât de 120°, le bras oscillant double vérin et la compensation télescopique de 450 mm de la PV390H répondent précisément à la question : « comment se positionner de manière stable en pente et aligner les pieux ? »
Dans les zones photovoltaïques vallonnées, bien que la pente locale ne soit pas forcément forte, les dénivelés gauche-droite et les ondulations du sol entre les pieux sont fréquents. Le réglage des jambes hautes et basses réduit le besoin de nivellement par pelle mécanique ou de remblai manuel pour chaque pieu, améliorant la cadence de construction continue de la centrale.
Même dans les grands projets photovoltaïques au sol relativement plats, la PV390H peut assurer le pré-forage et le forage des fondations de supports. Sa puissance élevée et ses capacités de réglage multidirectionnel conviennent aux centrales à nombreux pieux, à délais serrés et à géologie variable.
Lors de l'utilisation de la fonction jambes hautes et basses, il faut éviter un réglage unilatéral excessif déplaçant le centre de gravité de la machine ; les travaux en pente transversale doivent être plus prudents ; avant de régler la hauteur des chenilles, s'assurer que la machine est à l'arrêt ou à basse vitesse et surveiller les personnes et obstacles environnants. Aucune capacité de pente ne remplace le jugement de sécurité sur site.
Le nom original de la documentation est « Pileuse photovoltaïque hydraulique à jambes hautes et basses ». Pour rester cohérent avec les séries PV390 et PV390R, cette version est nommée PV390H, où H distingue la version à jambes hautes et basses / hauteur de chenilles réglable. Les paramètres techniques sont conservés conformément à la documentation originale, sans modification des valeurs de moteur, diamètre, profondeur, couple et dimensions de réglage.
En raison des différences de conditions géologiques réelles, de pente, de type d'outil, de type de pieu, de diamètre et de méthode d'utilisation, l'efficacité de forage finale, la qualité du trou, la franchissabilité de l'équipement et l'effet de battage doivent être conformes aux conditions du site et à la conception des fondations du projet.

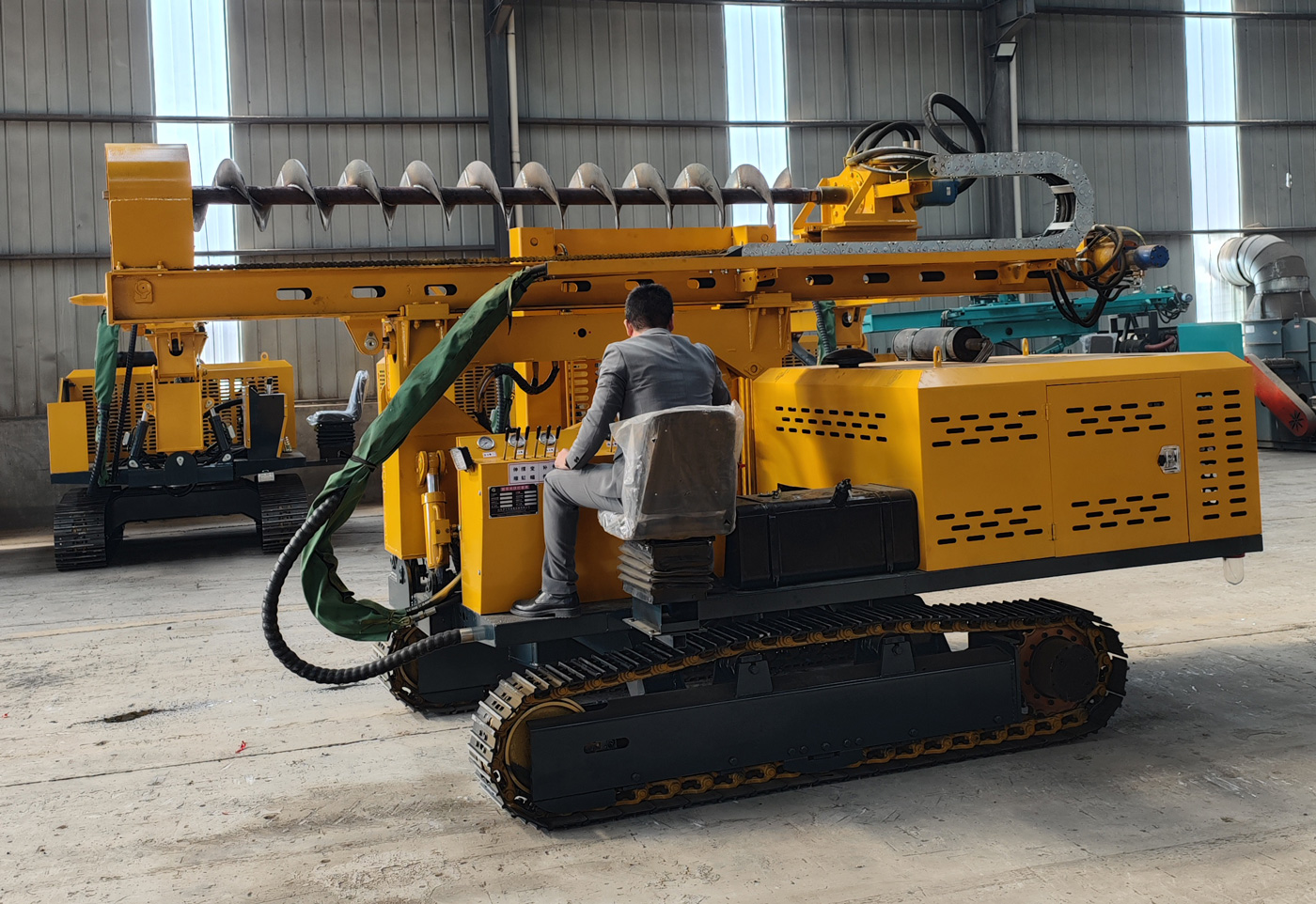

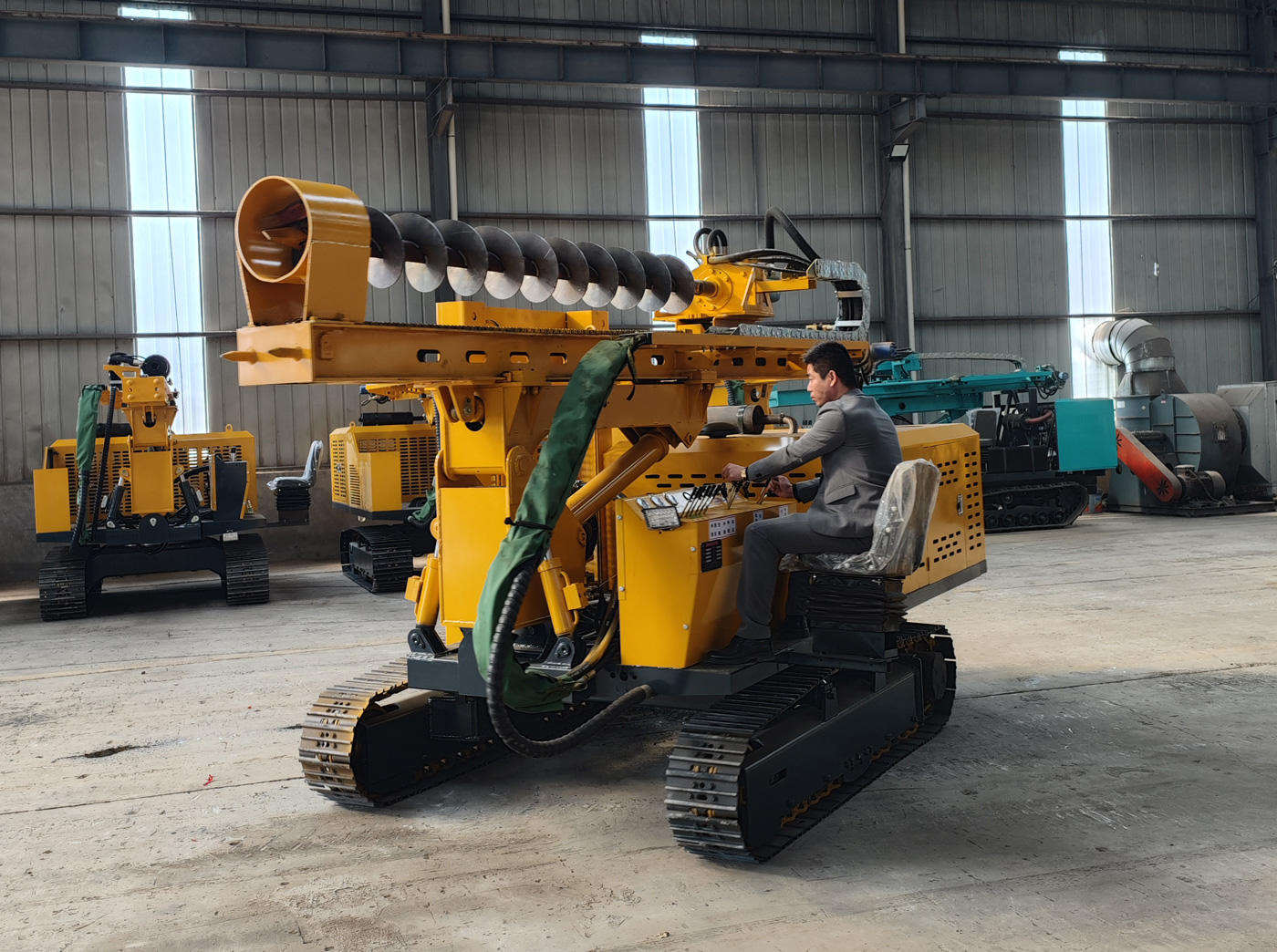

| Paramètre | Valeur |
|---|---|
| Paramètres de base | |
| Modèle | PV390H |
| Type d'équipement | Pileuse photovoltaïque hydraulique sur chenilles à jambes hautes et basses |
| Dimensions hors tout | 5200 × 2300 × 2800 mm |
| Largeur des patins de chenilles | 300 mm |
| Système de motorisation | |
| Moteur | Yuchai six cylindres suralimenté |
| Puissance moteur | 130 kW |
| Pompe principale | Triple pompe 50 / 50 / 40 |
| Moteur de translation | TM09 |
| Système de forage et de rotation | |
| Diamètre de forage | 80–600 mm |
| Profondeur de forage | 0–6 m |
| Réducteur | Interne cinq étoiles |
| Couple du réducteur | 13000 N·m |
| Vitesse de rotation de la tige | 100 tr/min |
| Pression de forage | Pression par chaîne |
| Mât et réglage de posture | |
| Inclinaison du mât | 120° |
| Oscillation du mât | Bras oscillant double vérin |
| Course d'extension de hauteur des chenilles | 1200 mm |
| Compensation télescopique | 450 mm |
| Adaptation au terrain et à la géologie | |
| Terrain | Les chenilles peuvent être réglées selon la pente, adaptées aux terrains en pente irréguliers et aux montagnes à forte pente |
| Aide en forte pente | Après ajout d'un treuil, utilisation possible sur des pentes plus raides |
| Géologie applicable | Sols, loess, argile, sable à galets, couches de remblai, etc. |
| Adaptation rocheuse | Après remplacement par un outil à percussion, utilisation possible dans les roches fortement altérées et les couches rocheuses |
