La question « faut-il passer à un modèle plus grand ? » est souvent soulevée lorsque le projet entre en phase profonde, mais celui qui la pose ne dispose généralement que d'un nouveau plan de trou et d'un tableau comparatif de modèles. En comparant les chiffres de profondeur de forage des deux documents, la réponse semble évidente. Ce qu'il faut réellement déterminer, ce n'est pas quel chiffre est le plus grand, mais à quel stade précis l'équipement existant commence à être insuffisant.
La documentation du CR1600I de ce site donne une profondeur de référence de 2000 m en spécification B, 1500 m en spécification N, 850 m en spécification H, un couple maximal de 4800 N·m, une pression de pompe principale de 31 MPa, un débit de boue de 250 L/min, une capacité de câble de 1800 m et une force de levage de 185 kN. Ce qui suit se déroule selon un chemin de décision opérationnel, chaque étape pouvant être comparée aux données de conception du projet à l'aide de la documentation existante.
1、Traduire la « profondeur de conception » en spécifications correspondantes de l'équipement existant
La profondeur de forage n'est jamais un chiffre isolé. Les trois plages de profondeur de référence du CR1600I correspondent aux spécifications B, N et H ; la capacité d'une même machine varie de près du double selon la spécification des tiges. Par conséquent, pour juger de l'opportunité d'une mise à niveau, la première action consiste à convertir la profondeur et le diamètre de conception du nouveau trou en spécifications concrètes, puis à les comparer aux plages correspondantes de l'équipement existant.
Si l'équipement existant est donné pour 2000 m et que le nouveau trou est un trou de spécification N de 1500 m, la profondeur en elle-même ne justifie pas une mise à niveau. À l'inverse, si le nouveau trou est conçu à plus de 900 m en spécification H alors que la profondeur de référence H de l'équipement existant n'est que de 850 m, il s'agit d'un franchissement de limite manifeste.
À cette étape, il convient également de diviser l'intervalle de profondeur en plusieurs segments : section de carottage normal peu profonde, section d'augmentation du frottement à mi-profondeur, section complexe possible près du fond du trou. La décision de mise à niveau est généralement déterminée par le segment le plus profond, et non par la profondeur moyenne.
2、Vérifier si la phase de forage profond commence à consommer la marge de capacité
À mesure que le trou s'approfondit, le poids du train de tiges et le frottement dans le trou augmentent continuellement, et la charge réelle supportée par la tête d'entraînement est bien plus élevée qu'en phase peu profonde. Le couple maximal de 4800 N·m, la force d'avance de 63 kN et la force de levage de 185 kN du CR1600I sont quelques points d'ancrage pour juger si l'équipement existant dispose encore de marge.
On peut procéder dans l'ordre suivant :
- La tête d'entraînement approche-t-elle fréquemment du calage ou le régime chute-t-il nettement dans les sections profondes ?
- En cas de coincement ou de réduction de diamètre, la force de levage est-elle utilisée plusieurs fois à un pourcentage élevé ?
- La proportion de temps consacrée au traitement des incidents dans le trou augmente-t-elle sensiblement sur le cycle d'un trou ?
- À diamètre et formation identiques, l'élévation de température hydraulique par unité d'avancement est-elle plus rapide qu'en phase peu profonde ?
Ces phénomènes ne signifient pas à eux seuls qu'il faut changer de machine, mais ils indiquent que la marge d'adaptation à la charge de l'équipement existant dans les sections profondes se réduit. Le couple, la force d'avance et la force de levage indiqués dans la documentation sont des valeurs de capacité de conception ; la marge réellement disponible dépend de la formation, de l'assemblage des tiges et des méthodes opératoires. Elle doit être jugée à partir des enregistrements de terrain et ne peut pas être déduite uniquement du tableau de paramètres.
3、Vérifier si un système connexe ne devient pas d'abord le goulet d'étranglement
Les contraintes en phase profonde n'apparaissent que rarement au niveau de la tête d'entraînement seule. Les paramètres associés du CR1600I fournissent un ensemble de références : débit de pompe principale 320 L/min, pression 31 MPa ; pompe auxiliaire 160 L/min, pression 23 MPa ; système de boue 250 L/min, 7 MPa ; treuil avec câble de 6 mm, capacité de câble 1800 m, vitesse de levage 118 m/min.
Dans l'évaluation d'une mise à niveau, il est fréquent que le couple de la tête d'entraînement dispose encore de marge, mais que l'un des éléments suivants atteigne d'abord sa limite.
| Élément | Paramètres du CR1600I | Problèmes associés en phase profonde |
|---|---|---|
| Système hydraulique | Pompe principale 320 L/min, 31 MPa | Débit et élévation de température lors du fonctionnement coordonné de plusieurs actionneurs à forte charge |
| Système de boue | 250 L/min, 7 MPa | Transport des cuttings sur longue portée, stabilité de la paroi et traitement des pertes |
| Treuil | Câble 6 mm, capacité 1800 m, 118 m/min | Distance d'extraction du carottier à câble et temps auxiliaire par passe |
| Serrage et passage | Passage 150 mm, NQ/HQ/PQ/NTW/HTW | Compatibilité du système de tiges et stabilité du serrage |
Si l'équipement existant montre d'abord une insuffisance de débit de boue ou de capacité de câble du treuil alors que la tête d'entraînement a encore de la marge, la nécessité de passer à un modèle supérieur dépend de l'emplacement des goulets d'étranglement, et non de la profondeur de forage nominale de la machine.
4、Distinguer trois types de besoins de mise à niveau
Après avoir rassemblé les informations des étapes précédentes, les besoins de mise à niveau se répartissent en gros en trois catégories, dont le traitement diffère.
Première catégorie : la profondeur ou la spécification dépasse réellement la plage de conception
La profondeur de conception du nouveau trou dépasse, dans la spécification correspondante, la profondeur de référence de l'équipement existant, et le projet exige un carottage continu. Dans ce cas, les conditions d'utilisation continue de l'équipement existant doivent être réévaluées, y compris la construction par segments, l'ajustement de la conception du diamètre ou la modification de l'implantation des trous.
Deuxième catégorie : la profondeur est dans la plage, mais la marge en phase profonde est faible
On peut alors vérifier d'abord si l'assemblage des tiges, le système de boue et l'organisation des passes offrent encore des possibilités d'optimisation. Les indications du CR1600I concernant les formations profondes sont les suivantes : les sections de roche dure massive exigent une vitesse stable et une pression d'avance raisonnable ; les zones fracturées doivent accorder une attention particulière au contrôle des passes et à la protection de la paroi par le fluide de forage ; les sections à fractures aquifères nécessitent une surveillance du retour d'eau et des variations de pression ; en cas de pertes importantes, il convient d'appliquer un colmatage, un tubage ou un traitement par étapes. Ces ajustements peuvent modifier l'évaluation de la marge.
Troisième catégorie : besoins résultant d'un changement de mode opératoire

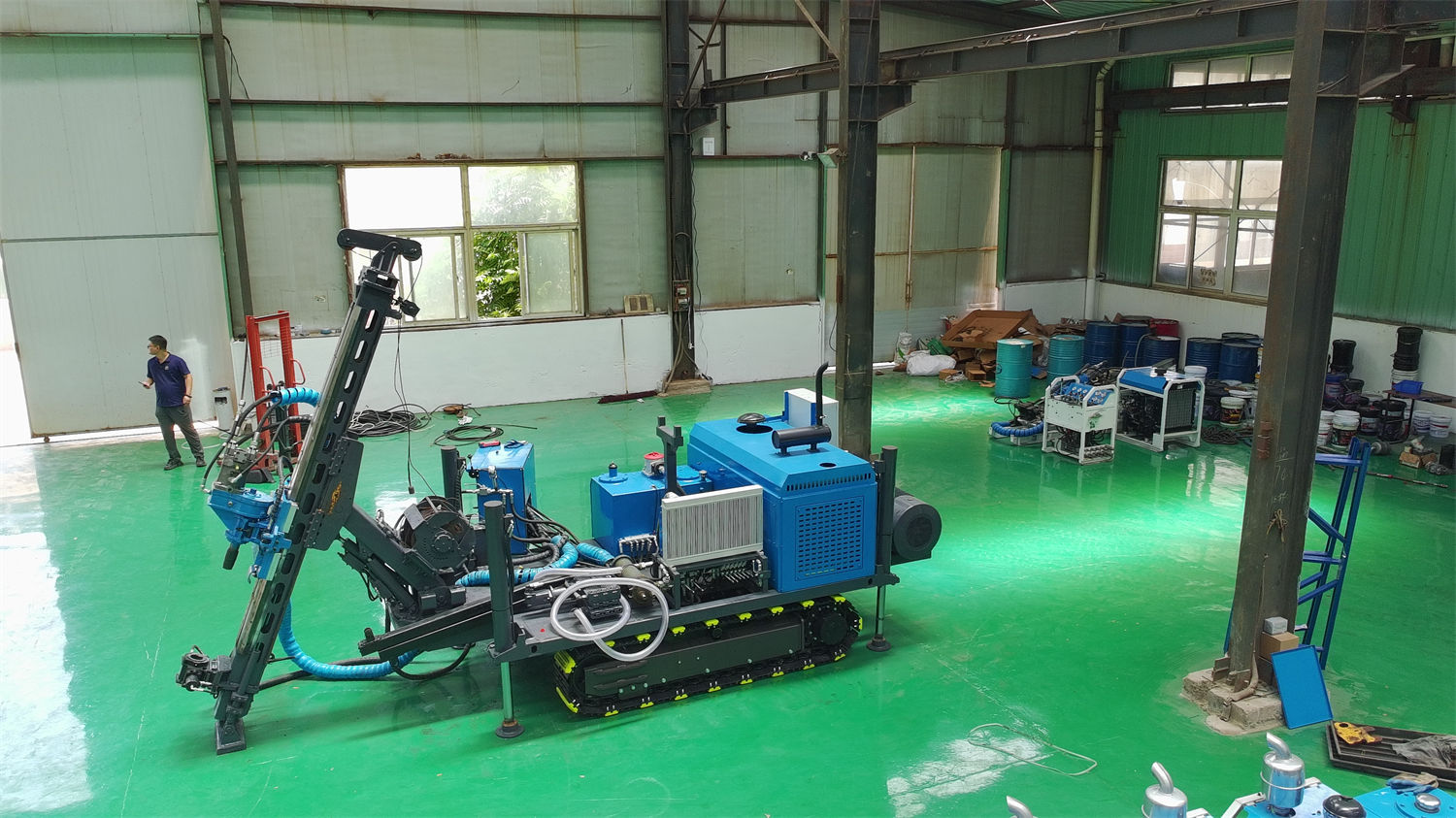

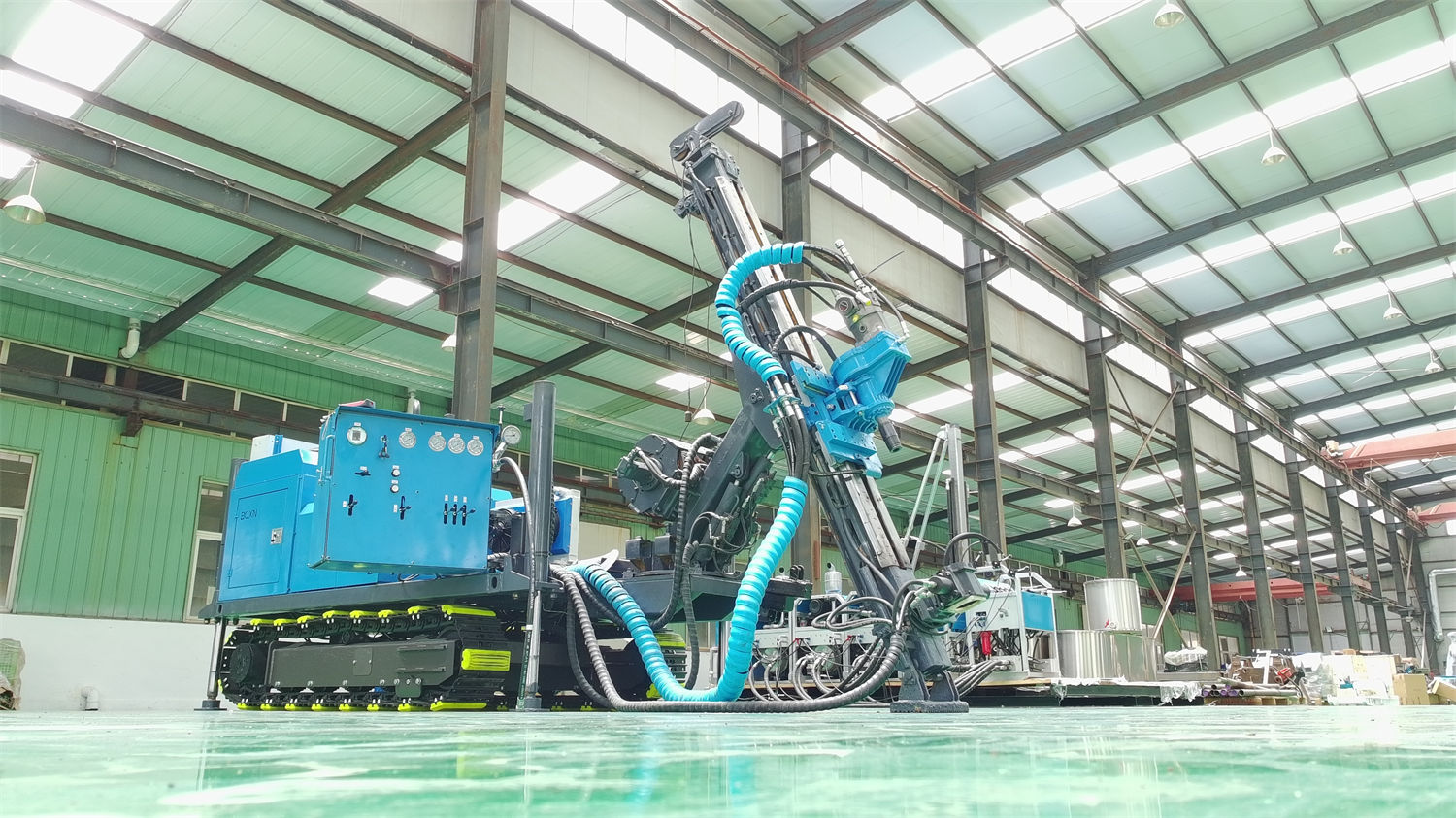

Par exemple, passage d'une validation par trou unique à une construction continue de longue durée, d'un trou vertical à une implantation de trous inclinés multidirectionnels, ou besoin de déplacer fréquemment les trous sur de courtes distances au sein de la zone minière. Le CR1600I prend en charge des angles de forage de 45° à 90° et adopte une structure chenillée intégrée, ce qui réduit les connexions répétées entre modules. Si l'équipement existant devient le principal goulot d'étranglement pour les déplacements, les réglages d'angle ou l'organisation d'une présence continue sur site, la raison de la mise à niveau n'a rien à voir avec la profondeur.
5、Établir une liste de points à confirmer pour la décision de mise à niveau
Avant de décider du changement de machine, les informations suivantes font partie de celles que la documentation ne fournit pas et qui doivent être vérifiées auprès du fabricant et sur site :
- L'assemblage réel des tiges et la longueur des tiges pour le nouveau trou dans la spécification correspondante ;
- Le degré d'intégrité de la formation cible en profondeur, l'épaisseur des zones fracturées et les conditions aquifères ;
- La propreté de l'huile hydraulique sur site, la pression différentielle des filtres et la capacité de maintenance des conditions de refroidissement ;
- La fréquence réelle des coincements et les enregistrements de temps de traitement en phase profonde ;
- L'état d'usure du câble de treuil de l'équipement existant et la capacité de câble encore conforme à la valeur de conception ;
- Les conditions d'accès, de levage et de site pour l'équipement après mise à niveau.
La documentation du CR1600I mentionne que la dernière colonne du tableau du groupe motopropulseur PDF porte le titre de modèle « BX1500T », alors que les autres tableaux de paramètres de la même page correspondent au BX1600T. Cette page se contente de compiler les paramètres de puissance fournis dans cette colonne (6CTA8.3, 153 kW, 8.3 L) et n'effectue aucune déduction supplémentaire sur les différences de titre de modèle dans le document original. Les divergences de formulation similaires dans la documentation doivent être signalées comme points à confirmer dans la décision de mise à niveau, et non complétées par des conclusions personnelles.
La profondeur de forage, le couple et la force de levage sont des points d'entrée pour juger d'une mise à niveau, pas des points d'arrivée. Ce n'est qu'en convertissant la profondeur de conception en spécifications correspondantes, en vérifiant la marge de capacité en phase profonde, en confirmant dans quel système se situe le goulet d'étranglement, puis en distinguant les besoins liés à la profondeur, à la marge et au mode opératoire, que la question « faut-il changer ou non » pourra reposer sur des bases concrètes. L'efficacité réelle de forage, la profondeur atteignable et le taux de récupération des carottes doivent toujours être évalués en fonction des conditions de terrain.
