PV390R

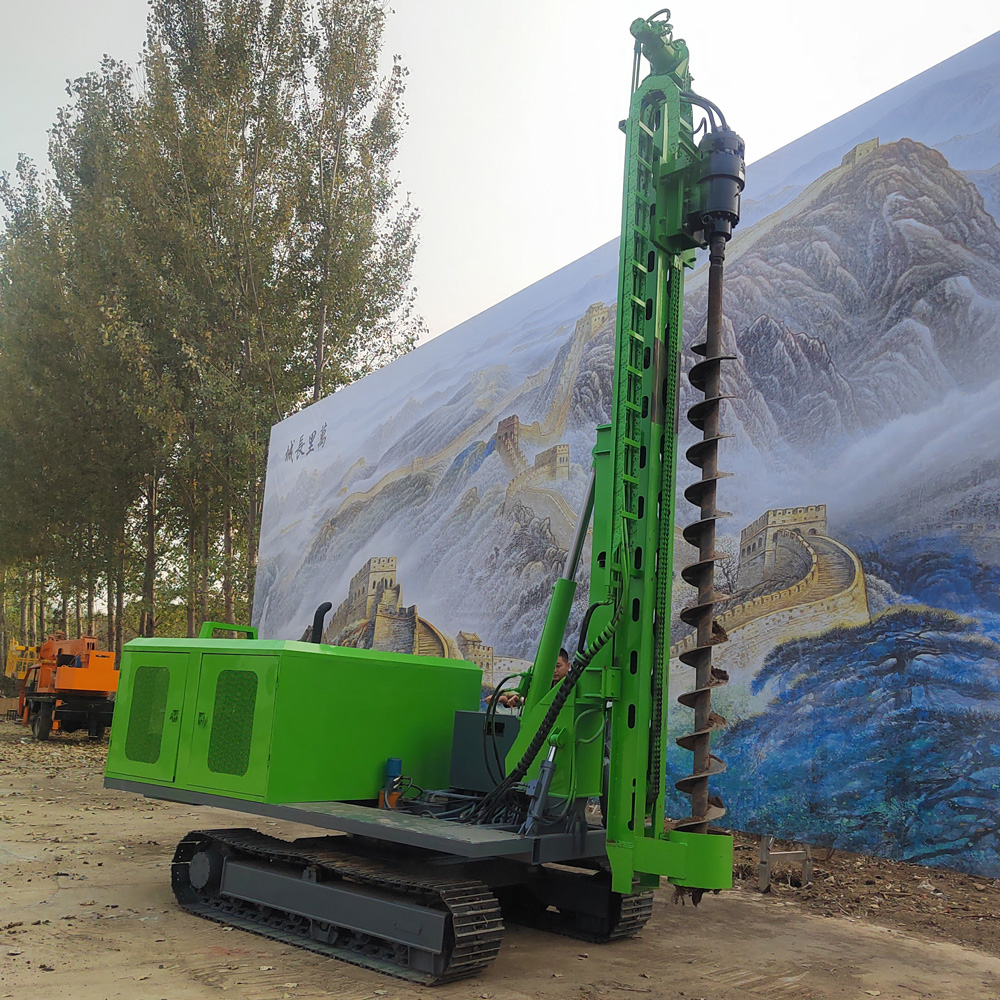

☀️ PV390R pieu foreur hydraulique photovoltaïque à 4 cylindres et rotation 360°

Le PV390R est un pieu foreur hydraulique photovoltaïque sur chenilles conçu pour les centrales photovoltaïques au sol, les sites photovoltaïques en montagne et les travaux de fondation sur terrains complexes. La machine est équipée d'un moteur Yuchai 4 cylindres de 85 kW, d'un couple de réducteur de 13 000 N·m, d'un diamètre de forage de 80–600 mm, d'une profondeur de forage de 0–6 m, ainsi que d'une inclinaison du mât de 120°, d'un bras oscillant gauche-droite à double vérin, d'une compensation télescopique de 500 mm et d'une rotation 360°. Par rapport à la version standard du pieu foreur photovoltaïque, le PV390R met davantage l'accent sur l'alignement rapide des trous dans plusieurs directions et sur la réduction des déplacements répétés de la machine entière.

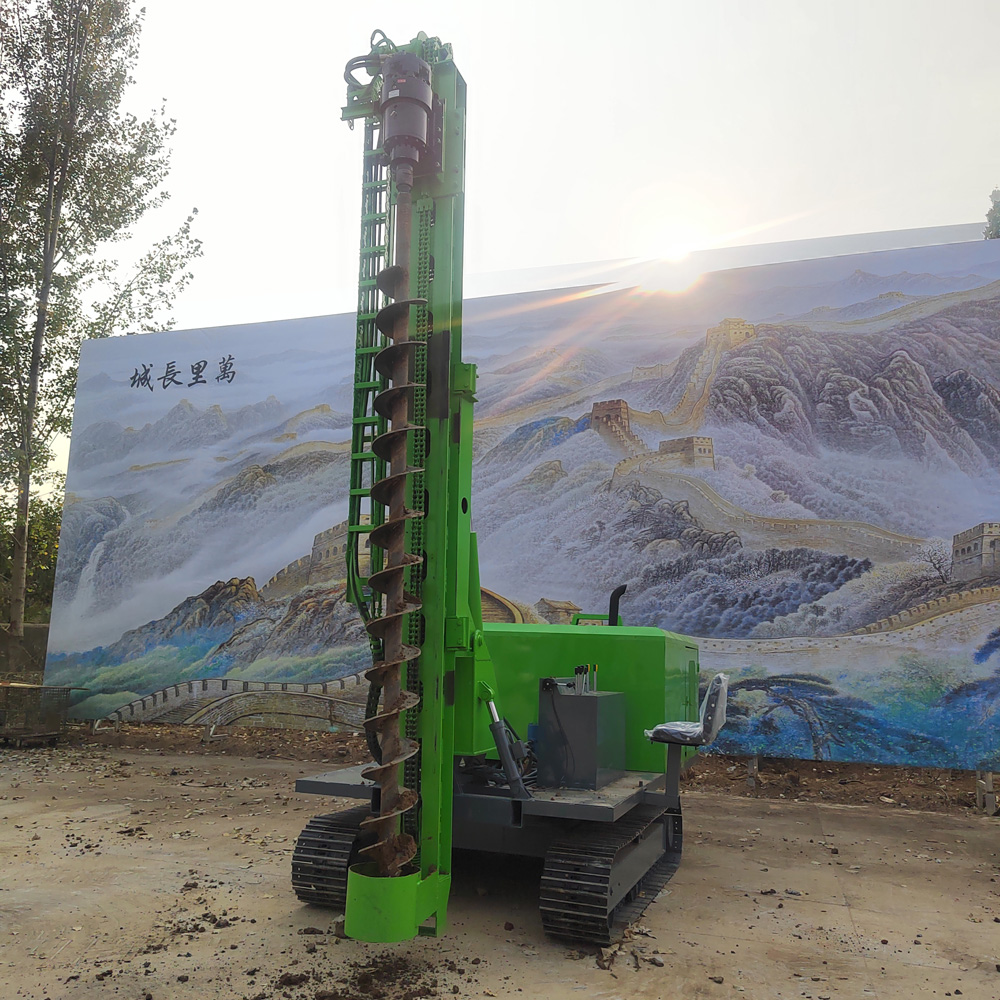

🔄 La rotation 360° est la caractéristique structurelle la plus essentielle du PV390R

Le PV390R ajoute une fonction de rotation 360°, permettant à l'ensemble de travail supérieur d'ajuster sa direction sur une plus grande plage autour du châssis. Pour les projets photovoltaïques à pieux denses, à surface de travail étroite ou nécessitant de traiter en continu plusieurs points de pieux dans des directions différentes, cela permet de réduire les demi-tours et les déplacements répétés de la machine entière, et d'améliorer l'efficacité des opérations continues sur le site.

🎯 Plus adapté à la construction continue de pieux photovoltaïques sur de grandes surfaces

Les grandes centrales photovoltaïques comportent généralement un grand nombre de pieux disposés régulièrement. Le châssis sur chenilles assure les déplacements sur le site, tandis que la rotation 360°, le bras oscillant gauche-droite et la compensation télescopique avant-arrière assurent l'alignement de précision, permettant à la machine d'ajuster les pieux dans davantage de directions depuis une seule position d'arrêt et de réduire le temps de repositionnement de la machine entière pour chaque point de pieu.

⚙️ Le moteur Yuchai 4 cylindres de 85 kW fournit une puissance hydraulique stable

La machine utilise un moteur Yuchai 4 cylindres de 85 kW, qui fournit la puissance pour la translation, la rotation, la pression par chaîne, le réglage de l'attitude du mât et la rotation 360°. Les sites photovoltaïques se trouvent souvent en pleine nature, en montagne ou sur des surfaces de travail dépourvues d'alimentation fixe ; la motorisation diesel facilite les travaux autonomes. En cas d'exploitation continue à forte charge, il convient de porter une attention particulière au refroidissement, à la filtration de l'air et à l'entretien du circuit de carburant.

🔩 Un couple de 13 000 N·m adapté au préforage de fondations de grand diamètre et de faible profondeur

Le couple maximal du réducteur est de 13 000 N·m et la vitesse de rotation de la tige de forage de 90 tr/min, ce qui permet de réaliser des forages de fondation dans la plage de 80–600 mm. Les grands diamètres, les sols denses et les terrains contenant des graviers exigent un couple plus élevé ; lors de l'exécution, il convient d'ajuster l'avancement en fonction de la charge de l'outil, du diamètre de forage et de l'évacuation des déblais, afin d'éviter toute poussée forcée.

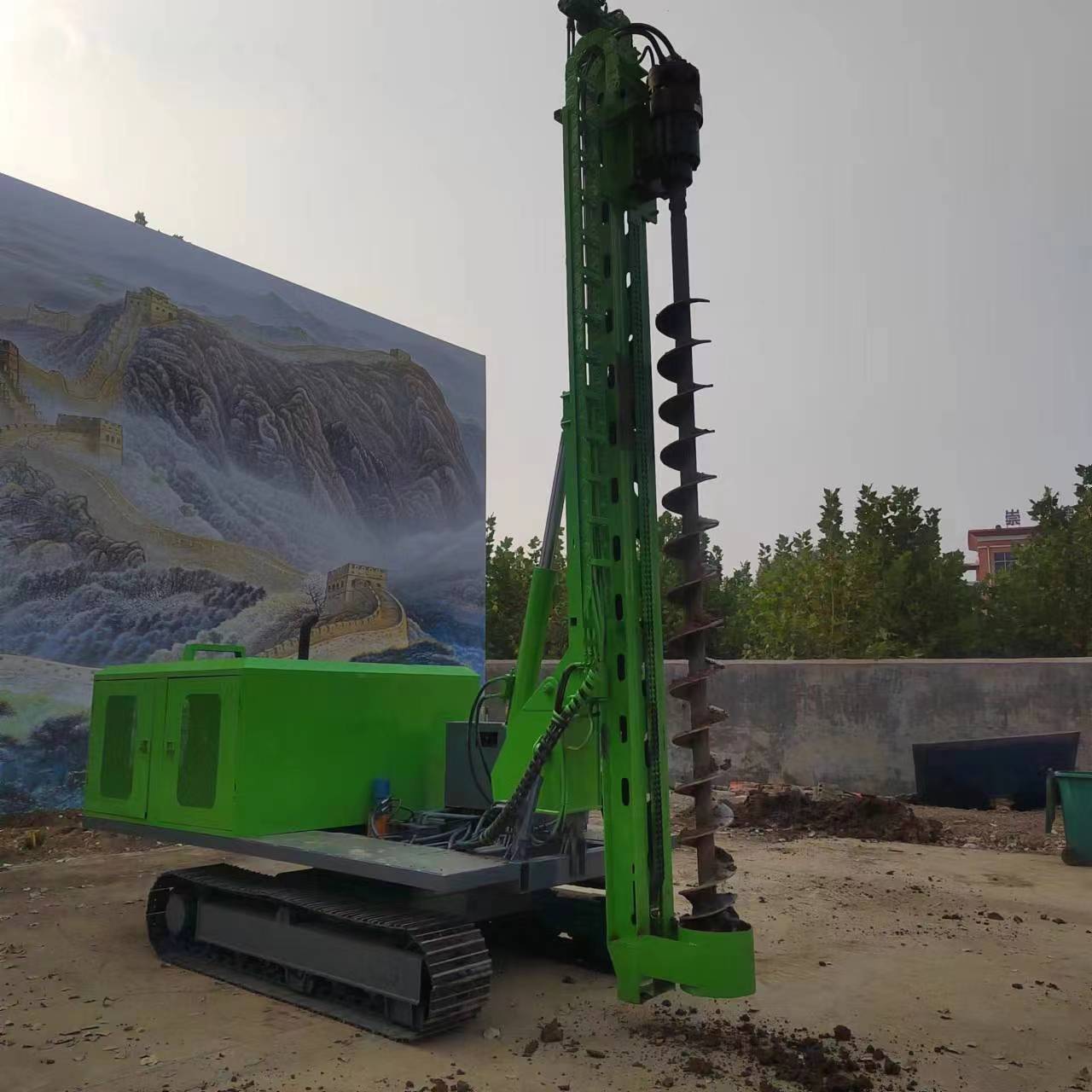

🕳️ Une profondeur de forage de 0–6 m conforme au positionnement des fondations de pieux photovoltaïques

La profondeur maximale de forage est de 6 m, ce qui convient au préforage des fondations de supports photovoltaïques, au forage pilote et à d'autres travaux de fondations peu profondes. Cet équipement appartient à la catégorie des machines de forage et de battage pour le photovoltaïque et les travaux publics ; il ne s'agit pas d'un foreur de puits d'eau. Sa valeur essentielle réside dans l'exécution à haute fréquence de pieux peu profonds, les travaux multi-angles et l'adaptabilité aux terrains complexes.

📐 Un diamètre de 80–600 mm couvrant plusieurs types de fondations

Le diamètre de forage est de 80–600 mm ; le choix de l'outil dépend de la conception des fondations des supports photovoltaïques, du type de pieu, du terrain et de la nécessité d'un forage pilote. Les petits diamètres conviennent au préforage des pieux courants, tandis que les grands diamètres peuvent être utilisés pour des trous de fondation spéciaux. Le diamètre final doit être conforme à la conception du projet et au procédé de construction.

⛓️ La pression par chaîne convient à une avance continue

Le PV390R utilise un système de pression par chaîne, qui fournit en continu une force d'avance à l'outil de forage. Le rythme de construction sur les sites photovoltaïques est rapide, mais dans les galets, les remblais et les roches fortement altérées, une pression trop rapide peut augmenter le risque de déviation du trou, de blocage de l'outil et de chocs sur l'outil ; il convient donc d'ajuster l'avancement en fonction de la charge de rotation et de l'évolution du terrain.

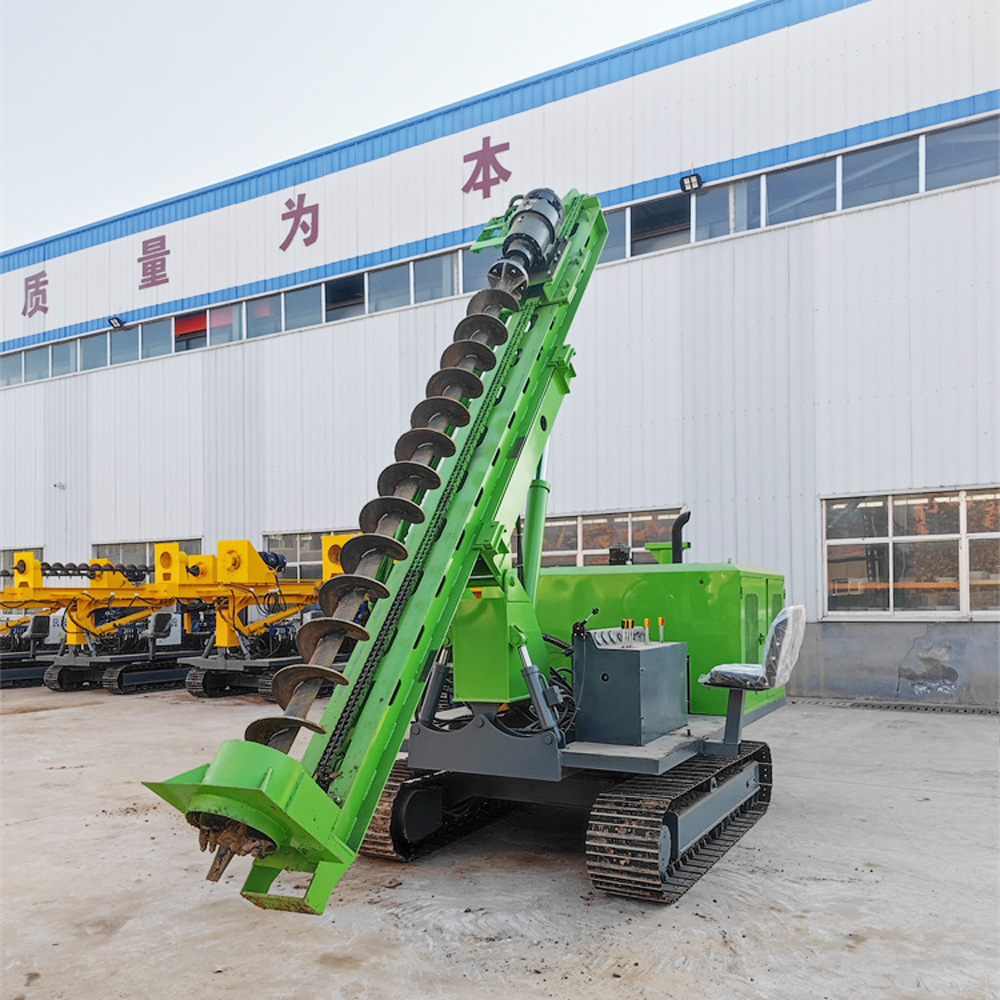

↕️ Une inclinaison du mât de 120° adaptée aux terrains en pente et aux pieux inclinés

La plage d'inclinaison du mât est de 120°, ce qui facilite le réglage de l'attitude de forage en fonction du relief et des exigences des pieux pour le photovoltaïque en montagne et les sites irréguliers. Par rapport aux équipements ne permettant qu'un réglage d'angle limité, une plus grande plage d'ajustement de l'attitude permet de réduire le temps passé par la machine à rechercher l'angle de travail.

↔️ Le bras oscillant gauche-droite à double vérin améliore la capacité d'alignement latéral

Le mât est équipé d'un bras oscillant gauche-droite à double vérin, qui permet de corriger latéralement la position de forage une fois le châssis stabilisé. Associé à la rotation 360°, l'équipement peut d'abord effectuer un réglage global de la direction, puis utiliser le bras oscillant du mât pour un alignement de précision, ce qui le rend plus adapté aux projets photovoltaïques en réseau à pieux denses.

📏 Une compensation télescopique de 500 mm facilitant le positionnement précis avant-arrière

La machine offre une compensation télescopique de 500 mm, utilisable pour le réglage fin avant-arrière de la position des pieux. La combinaison de la rotation 360°, du bras oscillant gauche-droite, de l'inclinaison du mât et de la compensation télescopique permet de réduire les petits déplacements répétés du châssis et de rendre le processus d'alignement plus flexible.

🚜 Des patins de chenille de 400 mm adaptés aux sites photovoltaïques non revêtus

La largeur des patins de chenille est de 400 mm, ce qui offre une bonne adhérence sur les chemins de terre, les prairies, les terrains graveleux et les pentes courantes. Les sites photovoltaïques ont souvent des routes non entièrement revêtues ; le châssis sur chenilles est plus adapté que les équipements sur roues aux déplacements fréquents de courte distance sur le site.

⛰️ Une capacité de franchissement de 35° adaptée à certains projets photovoltaïques en montagne

Les données indiquent un angle de franchissement de 35°. En construction réelle en montagne, il convient de prendre en compte simultanément la pente transversale, le degré d'humidité du sol, la nature du terrain et le centre de gravité de la machine ; en particulier, après rotation de l'ensemble de travail, l'état du centre de gravité de la machine change. La sécurité ne doit pas être jugée uniquement sur la base du paramètre maximal de franchissement.

🌱 Travaux dans les sols et le lœss

Les sols et le lœss sont des terrains courants dans les fondations photovoltaïques. Ces terrains sont généralement faciles à forer, mais la teneur en eau et la densité influencent la stabilité des parois du trou. Lors de l'exécution, il convient d'ajuster l'outil et l'avancement en fonction de l'état du trou, afin d'éviter un élargissement excessif ou un effondrement de l'orifice.

🟤 Terrains argileux : attention à l'engorgement de l'outil et à l'évacuation des déblais

Les argiles à forte plasticité ont tendance à adhérer à l'outil, provoquant un engorgement et une mauvaise évacuation des déblais. Pendant les travaux, il est possible d'ajuster modérément la vitesse de rotation et d'avancement en fonction de la charge de l'outil, et de nettoyer régulièrement l'outil pour maintenir une coupe efficace.

🪨 Sables à galets et remblais : le choix de l'outil est encore plus déterminant

Les sables à galets, les graviers et les couches de remblais divers présentent une granulométrie hétérogène, ce qui peut provoquer des rebonds de l'outil, des déviations de trou, des blocages et des vides localisés. En cas d'augmentation brutale de la charge de rotation ou de chocs anormaux, il convient de remonter l'outil pour vérification sans tarder ; il n'est pas recommandé de continuer à pousser de force.

💥 Après remplacement par un outil à percussion, utilisation possible dans les roches fortement altérées et les couches rocheuses

Les données d'origine indiquent explicitement qu'après remplacement par un outil à percussion, la machine peut être utilisée dans les roches fortement altérées et les couches rocheuses. Pour ces terrains, la capacité réelle de construction doit être déterminée en fonction de la dureté de la roche, de son degré d'intégrité, du diamètre cible et de la configuration de l'outil à percussion. Les données d'origine ne fournissent pas le modèle du marteau à percussion ni son énergie de frappe ; par conséquent, aucun engagement supplémentaire n'est fait sur l'efficacité spécifique en roche dure.

☀️ Centrales photovoltaïques concentrées au sol

Les projets photovoltaïques au sol comportent de nombreux pieux, disposés régulièrement, avec des délais serrés. Le PV390R se déplace sur le site grâce à ses chenilles, puis utilise la rotation 360° et le réglage du mât pour aligner plusieurs pieux, ce qui le rend plus adapté à un rythme de construction continu.

🏔️ Photovoltaïque en montagne et sites en pente complexe

Le photovoltaïque en montagne accorde une plus grande importance à la mobilité de l'équipement, à l'attitude de travail et à l'alignement des pieux. Le châssis sur chenilles, l'inclinaison du mât de 120°, la rotation 360° et les compensations multidirectionnelles du PV390R facilitent l'ajustement de l'attitude de travail sur les terrains accidentés, mais il est encore nécessaire de garantir la stabilité de la plateforme de stationnement de la machine avant toute opération formelle.

🏭 Photovoltaïque industriel et commercial et fondations en usine

Pour les projets photovoltaïques en usine, en parc industriel et commerciaux, la machine peut également être utilisée pour le préforage des fondations de supports, les trous de poteaux de clôture et d'autres travaux de fondations peu profondes. La fonction de rotation 360°, plus flexible, permet de réduire les demi-tours du châssis sur les sites où l'espace est limité entre les bâtiments, les routes et les équipements.

⚠️ Travaux avec rotation 360° : une attention particulière au rayon d'action

Avant de faire tourner la structure supérieure, il convient de s'assurer qu'aucune personne, aucun véhicule, aucune ligne aérienne et aucun autre engin ne se trouve dans la zone d'interférence ; en travail sur pente, il faut être encore plus attentif au changement de centre de gravité après rotation ; pendant le forage, le personnel ne doit pas pénétrer dans la zone de rotation de la tige de forage, du mécanisme de pression par chaîne, de l'oscillation du mât et de la rotation supérieure.

📌 Remarques sur le modèle et les paramètres

La dénomination d'origine est « pieu foreur hydraulique photovoltaïque à 4 cylindres » ; le modèle récemment confirmé par l'utilisateur est PV390R, où R sert à distinguer la version à rotation 360°. Les paramètres techniques sont établis à partir des données d'origine, notamment le moteur Yuchai 4 cylindres de 85 kW, le diamètre de forage de 80–600 mm, la profondeur de forage de 0–6 m, le couple de 13 000 N·m, la vitesse de rotation de la tige de 90 tr/min, l'inclinaison du mât de 120°, la compensation télescopique de 500 mm et la fonction de rotation 360°.

En raison des différences de conditions géologiques réelles, de forme d'outil, de type de pieu, de diamètre, d'angle de travail et de mode opératoire, l'efficacité finale de forage, la qualité du trou et l'effet de battage doivent être conformes aux conditions du site et à la conception des fondations du projet.

📊 Principaux paramètres techniques
