La documentation du CR600P mentionne qu'un assemblage peut être réalisé « en 30 minutes environ dans les meilleures conditions », tout en précisant que le temps réel dépend de la distance de transport, des conditions du site, de l'expérience des opérateurs et des équipements auxiliaires. Pour l'acheteur, ce délai ne peut pas être considéré comme un engagement ferme sur un chantier en montagne. Il est plus judicieux de le décomposer en conditions vérifiables : quel est le poids exact des modules, en combien d'unités de manutention indépendantes peuvent-ils être séparés, quelle surface disponible existe près du trou, et l'itinéraire de transport permet-il une livraison échelonnée. Ce n'est que si ces conditions sont réunies que la discussion sur le temps d'assemblage a un sens.
Commencer par associer les « 30 minutes » à des modules précis

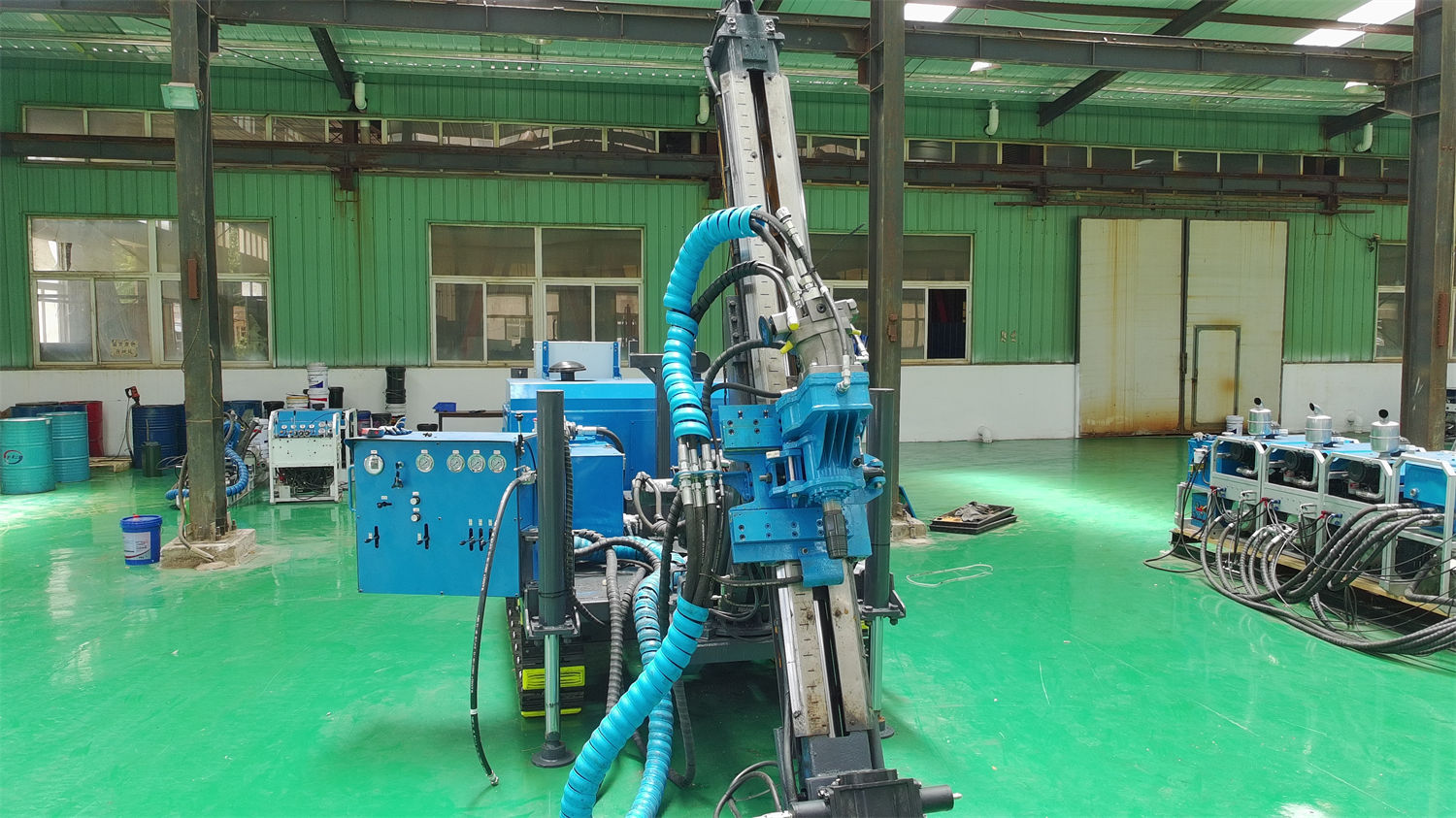

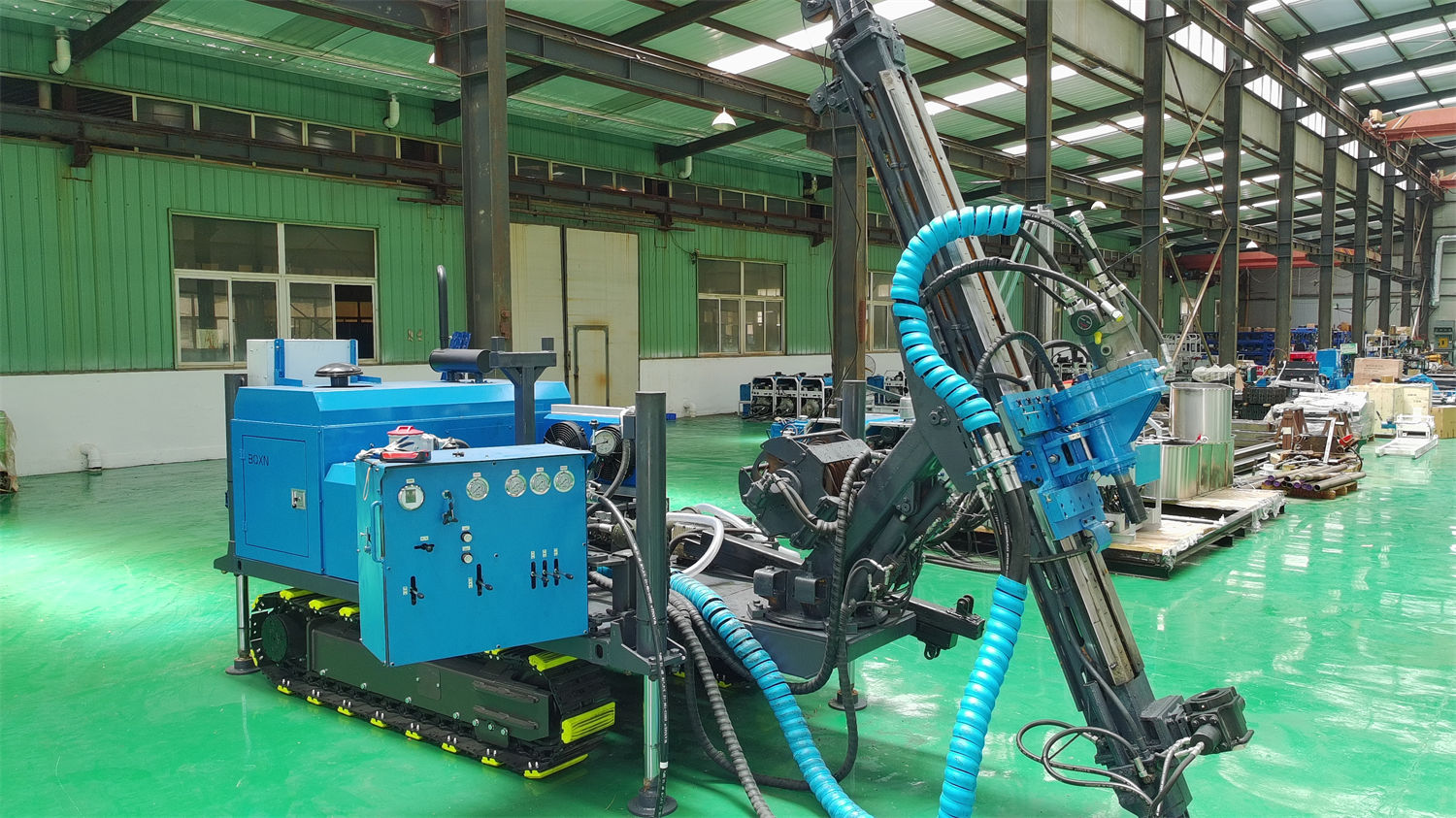

Le CR600P est une foreuse carottière hydraulique portable et modulaire de 600 m, dont la motorisation, le circuit hydraulique, la commande, la boue et le mécanisme de forage sont répartis en plusieurs unités fonctionnelles transportables indépendamment. La documentation fournit le poids indicatif de certains modules : unité motrice 180–260 kg, unité de commande 125 kg, unité d'huile hydraulique (avec huile) 140 kg, unité de boue 86 kg, poids total 1200 kg. Avant tout forage incliné, la stabilité du mât et de l'embase doit être garantie ; la répartition du poids entre le mécanisme de forage et l'embase influence donc aussi les modalités de manutention.
La documentation ne fournit pas la liste complète des poids unitaires de tous les modules. Lors de l'achat, il convient de demander au fabricant un tableau complet des poids par module, en particulier pour le mécanisme de forage et l'embase. En effet, « portable » signifie que la structure est démontable, mais pas que chaque unité peut être déplacée manuellement sur une courte distance.
Informations à vérifier sur les modules
- Poids net de chaque unité fonctionnelle et poids réel avec huile ou liquide
- Dimensions hors tout de la pièce la plus volumineuse, pour déterminer si elle peut passer sur les routes forestières et les pistes temporaires
- Exigences d'étanchéité et de propreté des flexibles hydrauliques et raccords rapides après démontages répétés
- Conditions de stabilité du mât et de l'embase pour des angles de forage de 45° à 90°
Quatre variables concrètes pour la validation du transport en montagne
La documentation cite les zones montagneuses, forestières et les sites miniers sans route comme applications principales, et recommande d'évaluer avant les travaux la stabilité des pentes, les chutes de pierres, les routes en saison des pluies, les itinéraires de portage manuel et la capacité portante des plateformes temporaires. Ce sont précisément les variables clés pour valider le temps d'assemblage.
| Variable | Impact sur l'assemblage et le déplacement | Informations à confirmer lors de l'achat |
|---|---|---|
| Distance de transport et relief | Détermine l'ordre d'arrivée des modules et les heures de main-d'œuvre auxiliaire | Évaluation du chemin de portage réel entre le point de stationnement et le trou |
| Dimensions de la plateforme temporaire | Conditionne la possibilité de déposer les modules séparément et de les assembler | Surface disponible autour du trou et capacité portante |
| Effectif et expérience | Influence directement l'efficacité du démontage/remontage | Nombre de personnes nécessaires, existence d'une formation |
| Équipements auxiliaires | Une inadéquation des moyens de levage, de traction ou de transfert allonge les délais | Type et capacité des équipements auxiliaires disponibles sur site |
La colonne « Informations à confirmer lors de l'achat » relève de l'évaluation sur site et ne signifie pas que ces conditions ont été mesurées par nos soins. L'acheteur doit juger de leur adéquation en fonction de ses propres trous, routes et effectifs.
Confirmer l'angle de forage et les conditions du site avant le temps d'assemblage
Le CR600P permet des forages de 45° à 90°, et la documentation souligne que la stabilité du mât et de l'embase doit être garantie avant tout forage incliné. Les forages inclinés imposent généralement des exigences plus élevées sur la plateforme et l'embase que les forages quasi verticaux. Si la pente est insuffisamment plane ou si la plateforme remblayée a une capacité portante limitée, le temps d'assemblage et de mise à niveau augmentera sensiblement, même si les modules arrivent au trou. Par conséquent, avant l'achat, il convient de déterminer quels trous nécessitent un forage incliné en fonction de la géométrie du gisement et de l'implantation des trous, puis d'évaluer si les sites de ces trous peuvent supporter une embase stable.
Actions de vérification recommandées par la documentation avant l'arrivée du matériel
- Vérifier le poids de chaque module et l'itinéraire de transport pour éviter qu'un module ne puisse plus être déplacé une fois arrivé
- Après l'assemblage, contrôler les raccords rapides, les flexibles hydrauliques et les liaisons structurelles
- Avant un forage incliné, confirmer la stabilité du mât et de l'embase
- Pendant le forage continu, contrôler régulièrement l'huile hydraulique, les filtres, le câble, les mâchoires de serrage et la pompe à boue
Conditions de fonctionnement à surveiller après l'assemblage
Le temps d'assemblage n'est qu'une partie du déplacement. Les principales caractéristiques du CR600P sont les suivantes : profondeur de référence BQ 760 m, NQ 600 m, HQ 280 m ; vitesse maximale de la tête de rotation 1200 tr/min, couple maximal 780 N·m ; force de poussée 55 kN, force de traction 100 kN ; force de serrage maximale des mâchoires 120 kN, capacité de passage 54–127 mm ; capacité du treuil à câble 800 m (câble de 6 mm), vitesse de levage 116 m/min ; débit de la pompe à boue 90 L/min, pression 3 MPa. La motorisation peut être diesel ou électrique ; la puissance diesel requise est ≥ 66 kW, ou une combinaison de deux moteurs électriques de 22 kW.
Ces paramètres décrivent les capacités de l'équipement. L'efficacité réelle de forage, la profondeur atteinte et la récupération des carottes dépendent des conditions sur site. La documentation précise que les conditions géologiques, les outils de fond, l'angle de forage et les méthodes opératoires peuvent créer des écarts ; l'acheteur ne doit pas considérer les profondeurs de référence comme garanties pour tous les trous.
Liste des points à confirmer auprès du fabricant
Concernant l'assemblage « en 30 minutes », la démarche la plus prudente consiste à le transformer en questions précises plutôt qu'à exiger un engagement sur un temps absolu :
- Liste complète des poids et dimensions hors tout par module
- Description des étapes d'assemblage, nombre de personnes nécessaires et équipements auxiliaires requis
- Points clés d'installation et de mise à niveau de l'embase pour un forage incliné à 45°
- Exigences de maintenance des raccords rapides et des flexibles hydrauliques après démontages répétés
- Différences de découpage en unités de transport entre les solutions diesel et électrique
- Points de contrôle quotidiens du câble, des mâchoires de serrage et de la pompe à boue
La documentation ne fournit pas de données mesurées sur les temps de démontage/remontage de chaque module, ni de relevés de transport sur différentes pentes, ni de cas d'assemblage liés à un projet spécifique. Ces éléments doivent être confirmés par l'acheteur auprès du fabricant en fonction des conditions de ses propres trous. Cet article ne tire aucune conclusion sur les performances réelles d'un projet donné.
