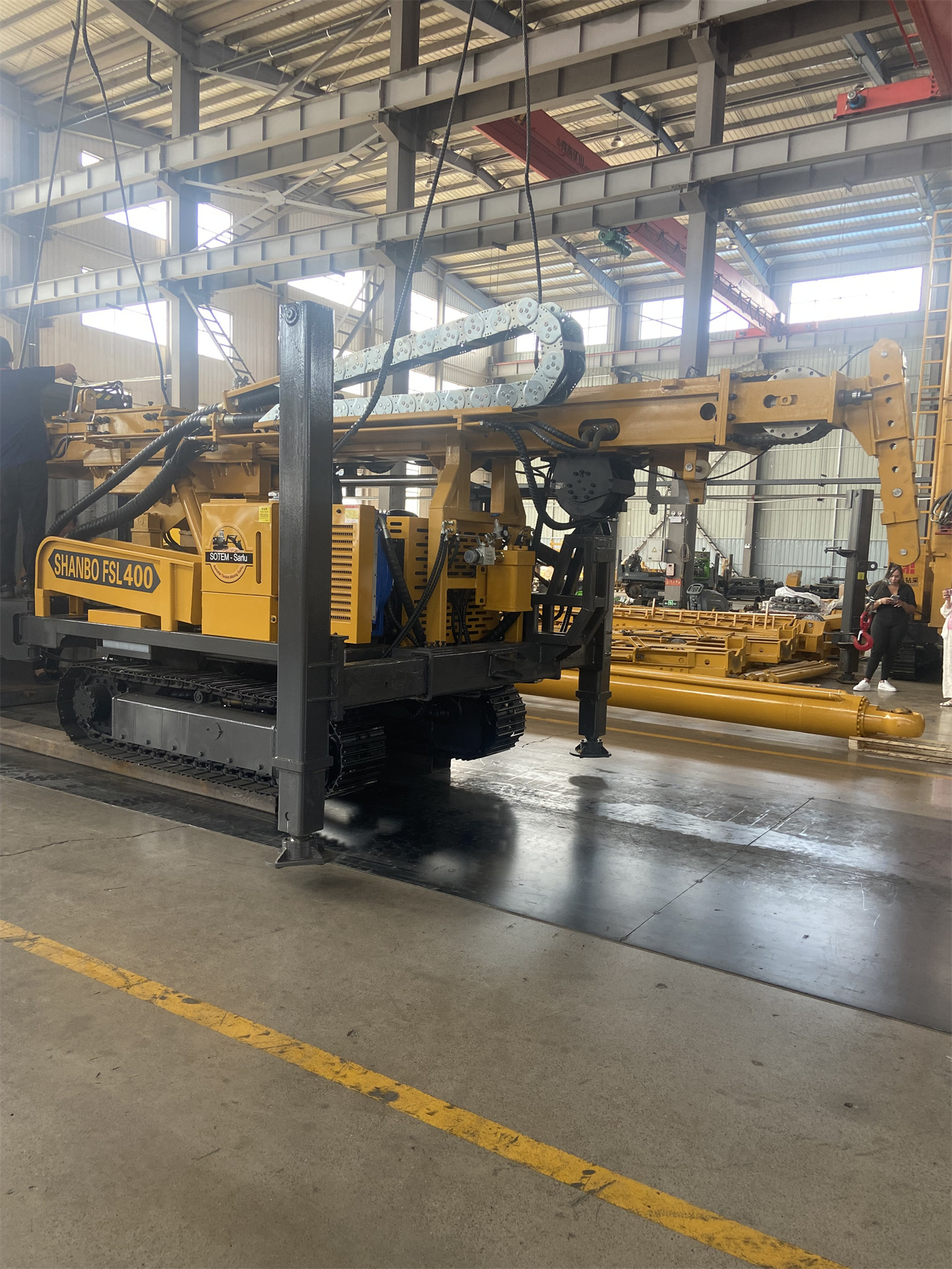

Dans le tableau des caractéristiques de la foreuse de pieux photovoltaïques, 13000 N·m correspond au couple maximal nominal du réducteur du PV390R, avec une vitesse de tige de 90 tr/min, un diamètre de forage de 80–600 mm et une profondeur de forage de 0–6 m. Pour comprendre ce chiffre, il faut d'abord voir où il intervient : il décrit la capacité de rotation que le système d'entraînement transmet à l'outil de forage. Il s'agit d'une limite de capacité de la machine, et non de la capacité portante d'une fondation photovoltaïque, ni d'une promesse d'efficacité de forage dans un terrain donné.
Position du couple dans la chaîne cinématique de la foreuse

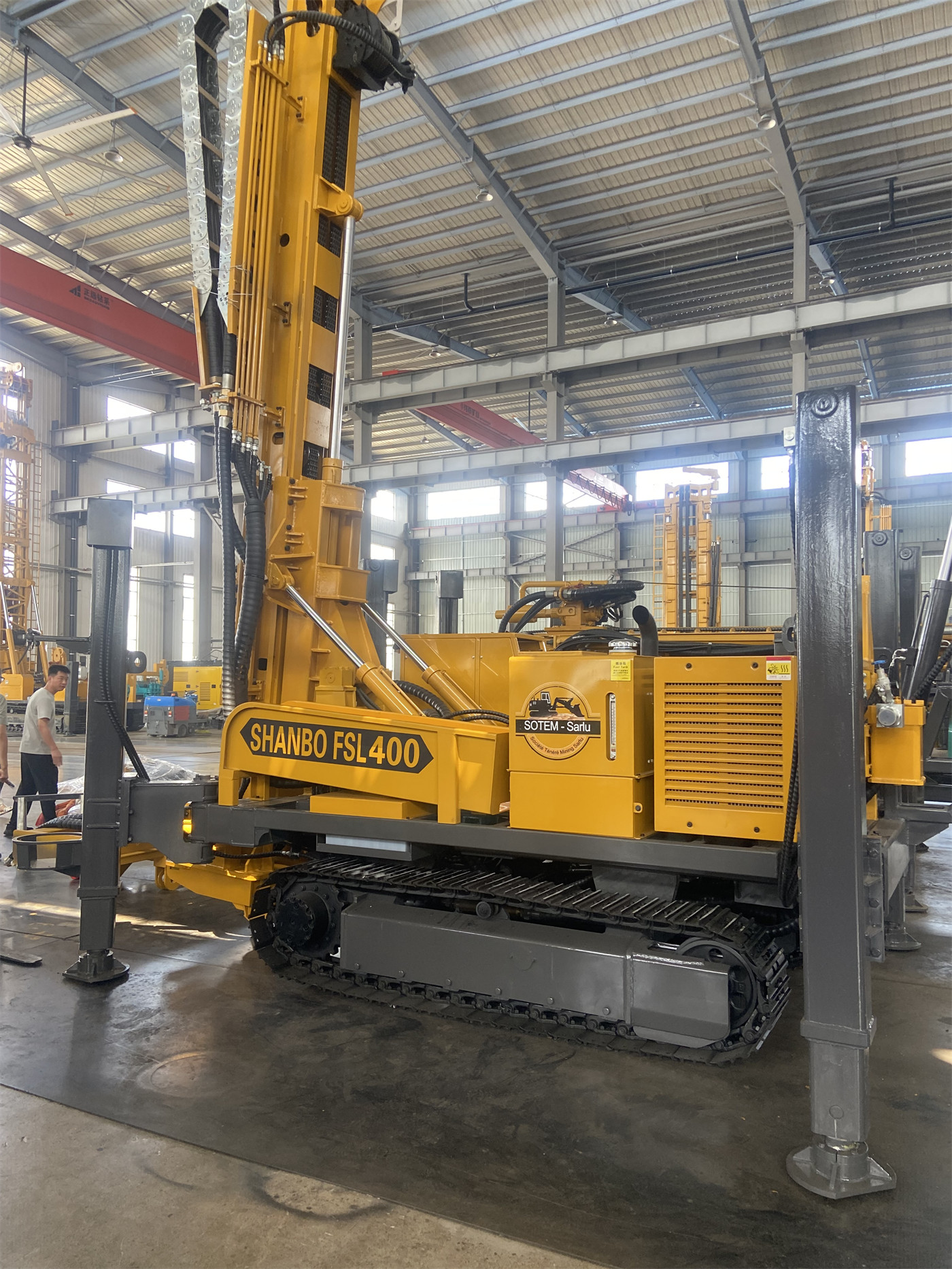

L'outil de forage tourne dans le trou pour couper ou percussionner la roche, et doit vaincre trois types de résistance : la résistance de coupe entre les arêtes du trépan et le sol/roche, le frottement entre la tige et la paroi du trou, et la résistance supplémentaire due à l'enrobage de l'outil lorsque l'évacuation des débris est insuffisante. Le réducteur fournit la capacité de rotation pour vaincre ces résistances, exprimée en N·m. Selon les données du PV390R, la puissance hydraulique est fournie par un moteur Yuchai quatre cylindres de 85 kW ; le déplacement, la rotation, la poussée par chaîne, le réglage de l'attitude du châssis et la rotation à 360° sont tous alimentés par le même système de distribution de puissance. Le couple n'est que la limite de sortie sur le maillon de la rotation.
Ce chiffre ne peut donc pas être lu isolément. La vitesse de tige associée de 90 tr/min indique l'ordre de grandeur de la vitesse de rotation, et la poussée par chaîne indique le mode d'avancement. C'est en combinant couple, vitesse et mode d'avancement que l'on décrit le processus de forage rotatif ; le couple seul ne permet pas de juger si un terrain donné peut être foré.
Relation entre 13000 N·m, le diamètre de forage et le terrain
Le besoin en couple de rotation augmente avec le diamètre du trépan. Pour un même trépan, lorsque le diamètre passe de 80 mm à 600 mm, le périmètre de contact de coupe et la surface participant à la coupe augmentent, et la capacité de rotation nécessaire augmente également. Nos données indiquent pour le PV390R un diamètre de forage de 80–600 mm et un couple de 13000 N·m ; ce sont deux capacités nominales juxtaposées. Les données elles-mêmes ne fournissent ni le besoin en couple pour chaque diamètre, ni la relation correspondante, ni les performances de pénétration de chaque diamètre dans un terrain spécifique.
Concernant le terrain, les données distinguent clairement deux catégories. Les sols et le loess sont des terrains courants pour les fondations photovoltaïques ; les données indiquent que la teneur en eau et la compacité influencent la stabilité de la paroi du trou. L'argile nécessite une attention particulière à l'engorgement du trépan et à l'évacuation des débris. Les couches de sable à galets, de gravier et de remblais présentent une composition granulaire hétérogène, avec des risques de rebond du trépan, de déviation du trou, de blocage et de cavités locales. Les données recommandent de remonter l'outil pour vérification en cas d'augmentation soudaine de la charge de rotation ou de choc anormal, et déconseillent de poursuivre en force. Ces descriptions concernent toutes les variations de la charge de rotation, mais aucune ne donne de plage de couple spécifique.
La roche fortement altérée et les couches rocheuses constituent l'autre catégorie. Les données précisent que le PV390R, après remplacement par un outil à percussion, peut être utilisé dans la roche fortement altérée et les couches rocheuses ; elles précisent également que les données d'origine ne fournissent ni le modèle du marteau à percussion ni son énergie de frappe, et qu'aucun engagement supplémentaire n'est donc pris sur l'efficacité en roche dure spécifique. Cela signifie qu'en conditions de roche dure, 13000 N·m correspond à la limite nominale du système de rotation d'origine, et que la capacité du maillon de percussion n'est pas couverte par ce chiffre.
Ce que ce chiffre ne doit pas être interprété comme
- Il ne doit pas être interprété comme la capacité portante du pieu. 13000 N·m est la limite de capacité de rotation de l'outil de forage, et relève d'un autre ensemble d'indicateurs que la capacité portante de calcul de la fondation du support photovoltaïque, cette dernière étant déterminée par la conception de la fondation du projet.
- Il ne doit pas être interprété comme la profondeur de forage. La profondeur maximale de forage du PV390R, 6 m, est un autre paramètre, déterminé conjointement par la course d'avancement, la configuration de l'outil et l'organisation du chantier ; il n'existe pas de relation de conversion avec la valeur de couple.
- Il ne doit pas être interprété comme une promesse d'efficacité. Pour une même machine, le rythme réel de forage varie selon le terrain, l'outil et le diamètre. Les données précisent également que l'efficacité finale de forage, la qualité du trou et l'effet de battage doivent être conformes aux conditions du site et à la conception de la fondation du projet.
- Il ne doit pas être interprété comme une force de battage. Les données indiquent que le PV390R est un équipement de forage pour pieux photovoltaïques et de travaux publics, dont la valeur essentielle réside dans la construction de pieux peu profonds à haute fréquence, le travail multi-angle et l'adaptabilité aux sites complexes ; les données ne le décrivent pas comme un équipement réalisant l'installation des pieux par le couple.
Pour juger si ce couple est suffisant : ce que les données permettent de vérifier et ce qu'elles ne permettent pas
Les paramètres directement juxtaposés au couple dans nos données et vérifiables comprennent : diamètre de forage 80–600 mm, profondeur de forage 0–6 m, réducteur à cinq étoiles, vitesse de tige 90 tr/min, poussée par chaîne. La partie confirmable s'arrête là : ce sont les capacités nominales de la machine, qui indiquent la plage de conception du système de rotation.
Les éléments à confirmer par écrit auprès du maître d'ouvrage ou du fabricant sont plus nombreux : la charge de rotation réelle d'un terrain donné pour le diamètre visé, la forme d'outil correspondante, la nécessité d'un outil à percussion, et l'existence d'une marge de réglage du couple pour ce diamètre. Les données ne fournissent ni courbe d'évolution du couple en fonction du diamètre ou du terrain, ni couple disponible par régime. Il n'est donc pas possible de déduire directement de 13000 N·m si un diamètre donné est réalisable dans un type de terrain donné. Si le terrain du projet est principalement constitué de sable à galets, de remblais ou de roche fortement altérée, il convient de fournir au fabricant la description du terrain, le diamètre visé, la forme de l'outil et les conditions d'évacuation des débris, afin qu'il émette un avis écrit.
Outre le couple, les paramètres à examiner conjointement dans le même ensemble
| Paramètre | Valeur PV390R | Relation avec le couple |
|---|---|---|
| Couple du réducteur | 13000 N·m | Limite supérieure de la capacité de rotation |
| Vitesse de tige | 90 tr/min | Ordre de grandeur de la vitesse de rotation, relevant du même système que le couple |
| Diamètre de forage | 80–600 mm | L'augmentation du diamètre accroît le besoin en résistance de rotation |
| Profondeur de forage | 0–6 m | Forage peu profond, sans conversion avec le couple |
| Mode de poussée | Poussée par chaîne | La force d'avancement et la rotation influencent ensemble la charge de l'outil |
| Puissance moteur | 85 kW Yuchai quatre cylindres | Fournit la puissance hydraulique à plusieurs actions, dont la rotation |
En réunissant ces éléments, la position de 13000 N·m devient claire : c'est une limite nominale de la capacité de rotation du PV390R, au service du pré-forage de pieux photovoltaïques peu profonds de 80–600 mm de diamètre et de 0–6 m de profondeur. Elle répond à la question « quelle capacité de rotation le système peut-il fournir », mais pas à celle de savoir « si ce trou peut être réalisé dans tel terrain et à tel diamètre ». Cette dernière dépend des conditions du site et de la conception de la fondation du projet ; les parties pour lesquelles les données sont insuffisantes doivent être explicitement listées comme points à confirmer, et non déduites du tableau de paramètres.
