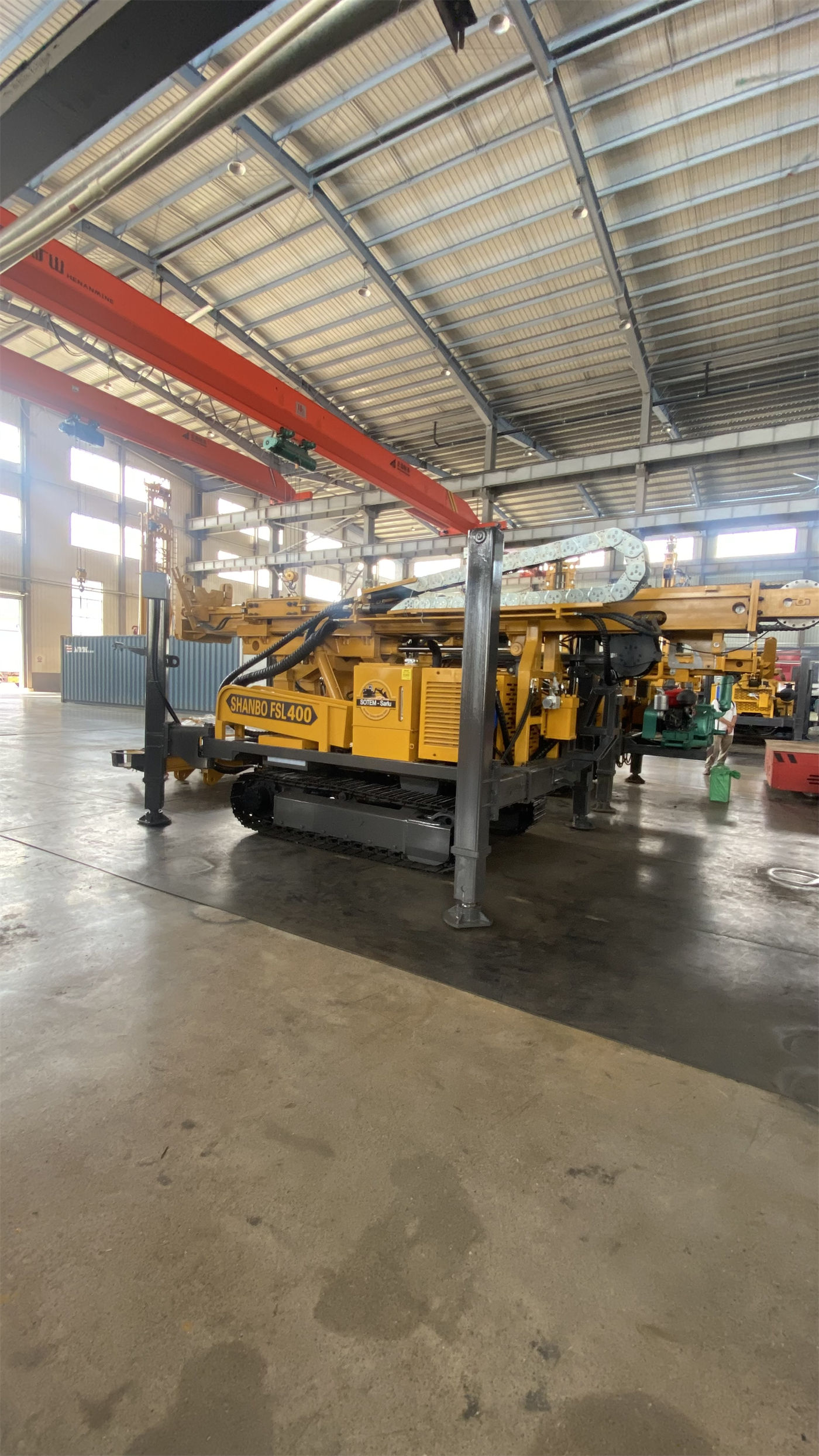

Dans le forage d'eau en roche dure, une même foreuse équipée d'un marteau fond de trou DTH ou en circulation directe de boue peut avancer plusieurs fois plus vite, ou presque aussi vite. L'écart ne vient pas de la machine, mais de la manière dont chaque procédé agit à chaque étape du forage : quelle force fragmente la roche, quel fluide évacue les débris hors du trou, combien de temps prennent les raccords et le curage, et qui maintient la paroi. C'est en décomposant l'efficacité selon ces quatre étapes que l'on peut déterminer où se situe réellement la différence sur un chantier donné.
Commencer par distinguer ce que chaque procédé résout
La circulation directe de boue est un mode de circulation du forage rotary : le trépan attaque et broie la roche sous l'effet de la poussée axiale et du couple de rotation ; la boue descend par l'intérieur des tiges jusqu'au fond, charge les débris et remonte par l'espace annulaire entre les tiges et la paroi. Elle repose sur une fragmentation mécanique et une évacuation par liquide.
Le marteau fond de trou DTH, lui, place le marteau directement derrière le trépan : l'air comprimé entraîne le piston en va-et-vient, l'énergie de frappe s'applique directement à la roche au fond, et le même flux d'air chasse les débris par l'annulaire hors du trou. Il repose sur une fragmentation par percussion et une évacuation par air.
En roche dure, la différence entre les deux procédés découle de ces deux points : mécanisme de fragmentation différent, fluide d'évacuation différent. Les écarts sur les autres étapes en découlent pour l'essentiel.
Étape de fragmentation : l'énergie de frappe et le couple de rotation n'agissent pas de la même façon
Une roche dure assez massive présente une résistance à la compression et une abrasivité élevées. Le trépan rotary y fragmente surtout la roche par cisaillement et broyage des taillants ; il s'use vite, consomme beaucoup de couple et de poussée axiale par mètre foré, et sa vitesse de pénétration chute nettement à mesure que la résistance de la roche augmente.
Le marteau fond de trou envoie l'énergie de frappe directement au fond : sous chargement dynamique, la roche fissure et se brise plus facilement en blocs, tandis que la rotation sert surtout à faire tourner le trépan et à régulariser le fond. C'est pourquoi, dans les roches dures assez massives comme le granite, le basalte ou le calcaire, la pénétration réelle du DTH est généralement nettement supérieure à celle de la circulation directe de boue, avec une charge de poussée axiale et de couple relativement plus faible.
Mais cette conclusion a des limites. La documentation du WR600S indique pour le forage DTH une pression de service recommandée de 1,2 à 3,5 MPa et une consommation d'air de 16 à 55 m³/min. Si le débit du compresseur est insuffisant, l'énergie de frappe baisse et le curage du fond est incomplet : l'avantage du DTH s'annule et il peut devenir moins régulier que le rotary à la boue. La documentation du WR500S donne également 1,2–3,5 MPa et 16–55 m³/min, celle du WR500SE 1,7–3,5 MPa et 17–42 m³/min. On voit que les exigences de pression et de débit d'air ne sont pas identiques dans une même série : il faut les adapter au modèle et au projet.
Étape d'évacuation : la différence entre air et liquide est la plus directe en roche dure
Le forage en roche dure produit des débris plus grossiers et plus denses ; leur évacuation rapide conditionne directement la propreté du fond et donc la qualité de la fragmentation. Si des débris s'accumulent au fond, l'énergie de frappe est absorbée par ce matelas, la résistance à la rotation augmente et le trépan retravaille des débris déjà formés.
L'évacuation DTH dépend du débit d'air du compresseur. Quand la profondeur, le diamètre, la dureté de la roche ou l'altitude augmentent, la vitesse de retour dans l'annulaire diminue et le débit d'air nécessaire doit être relevé d'autant : c'est pourquoi la documentation insiste à plusieurs reprises sur le fait qu'il ne faut pas se fier à la seule pression nominale. Si le tronçon comporte des fissures, une zone broyée ou des cavités, l'air comprimé fuit en grande quantité ; il faut alors localiser la fuite et envisager la mousse ou un tubage, plutôt que d'augmenter simplement la pression du compresseur.
La circulation directe de boue dépend du débit de pompe et des propriétés de la boue. Outre le transport des débris, la boue assure le soutènement, le refroidissement du trépan et l'équilibrage des pressions de formation. La documentation indique que les WR500S, WR500SE et WR600S peuvent recevoir en option une pompe à boue, une pompe centrifuge et une pompe à mousse. Dans les terrains meubles et les graviers, la boue résout à la fois la tenue du trou et l'évacuation des débris, ce que l'air ne permet pas.
En tronçon de roche dure, si les terrains de couverture ont déjà été traités à la boue ou au tubage, passer au DTH dans la roche massive sous-jacente permet généralement de tirer parti des atouts de chaque procédé ; à l'inverse, si la circulation de boue est maintenue longtemps dans le trou, les pertes de boue et leur colmatage deviennent une charge supplémentaire dès que l'on rencontre une zone absorbante.
Étape des temps auxiliaires : raccords, curage et incidents en trou

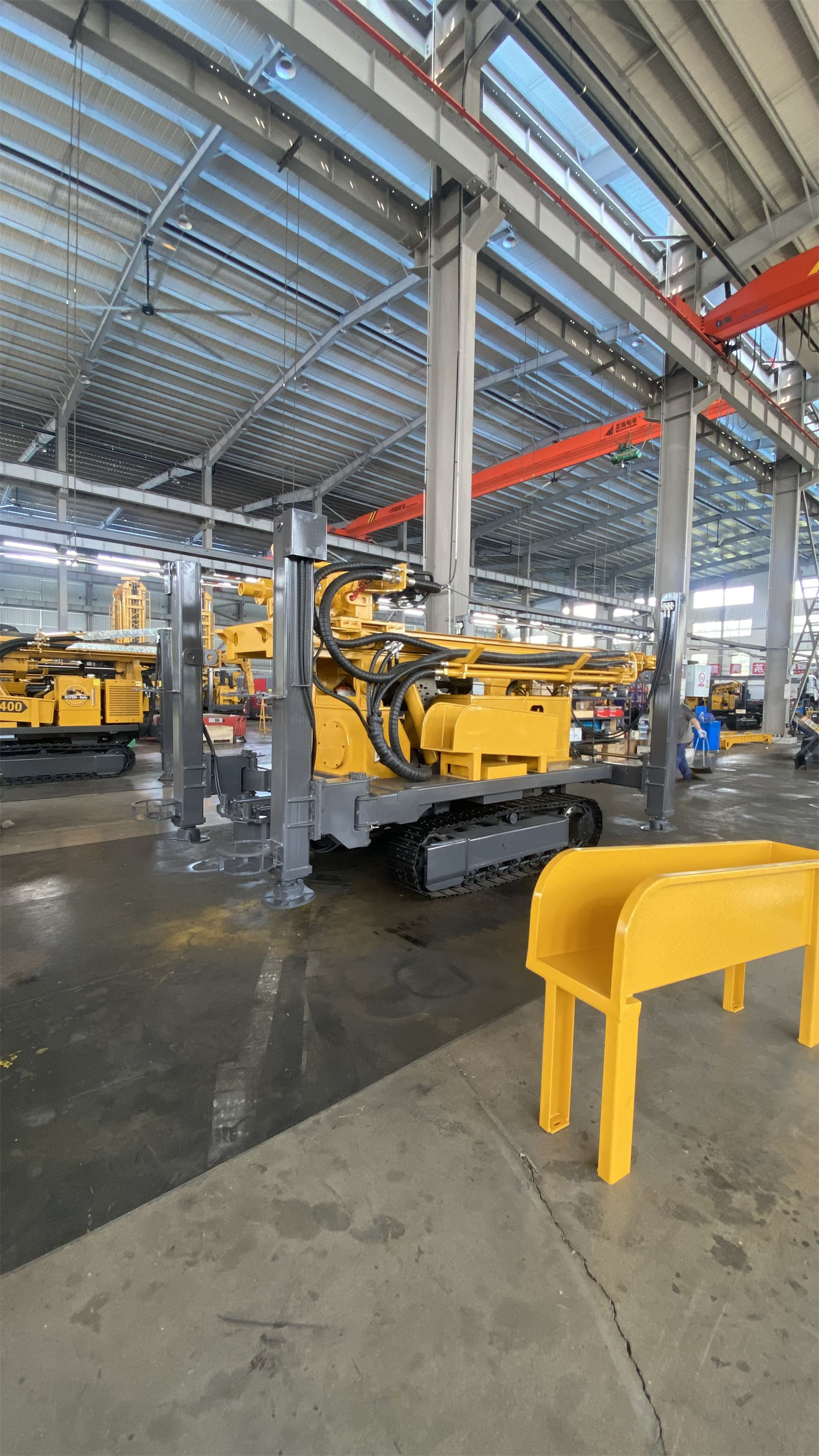

L'écart d'efficacité ne se limite pas au temps de forage pur. La longueur des tiges et le type de mât d'une foreuse d'eau influent directement sur le nombre de raccords et le temps auxiliaire par trou.
Dans la documentation, les WR500S et WR600S acceptent des tiges de 6 m, et le WR500SE a une course d'avance de 6,6 m, compatible avec des tiges de 6 m. Pour des forages de 500 à 600 m, les raccords sont nombreux : des tiges longues et une longue course réduisent la fréquence de retour de la tête d'entraînement et de connexion des tiges. Ce gain est indépendant du choix du procédé, mais son effet sur l'efficacité globale s'amplifie avec la profondeur.
Les temps auxiliaires liés au procédé concernent surtout le curage et le traitement des incidents. En DTH, les zones de fuite d'air, les zones broyées et les venues d'eau provoquent facilement des remontées de débris anormales ; il faut souvent arrêter le forage pour observer l'évolution des paramètres. En circulation directe de boue, les rétrécissements, les éboulements et les pertes de boue imposent aussi des arrêts. Les deux procédés connaissent des arrêts, mais les critères de diagnostic diffèrent : en DTH, on surveille le volume de débris remontés, les fluctuations de pression d'air et le couple ; en circulation de boue, la teneur en débris de la boue de retour et la pression de pompe.
La capacité de levage sert ici à disposer d'une marge en exploitation normale, non à résoudre tous les incidents de trou. Le WR500S a une force de levage de 30 T, le WR600S de 35 T et le WR500SE de 26 T. En forage profond, le poids des tiges, le frottement sur la paroi et le poids du tubage augmentent la charge de remontée ; la documentation recommande explicitement, en cas de résistance anormale à la remontée, de curer d'abord le trou et d'évaluer l'état de la paroi, plutôt que de forcer en s'appuyant sur la force de levage maximale.
Étape de traitement de la paroi : ne pas confondre tronçon de roche dure et terrains de couverture
Un tronçon de roche dure massive a généralement une paroi stable ; l'évacuation à sec du DTH réduit même la pénétration de boue dans l'aquifère, ce qui est favorable à la réalisation et au développement du puits. Mais les couches altérées, les zones broyées et les aquifères sus-jacents demandent souvent un traitement supplémentaire.
La démarche de la documentation est cohérente pour ces terrains : les WR600S, WR500S et WR500SE acceptent tous le forage rotary à la boue ; dans les couches supérieures de terre, d'argile, de sable et de gravier, on privilégie la tenue du trou, le transport des débris et le soutènement, puis on passe au marteau fond de trou DTH dans les roches plus stables ; dans les zones broyées et les terrains à fuite d'air, on envisage de réduire la vitesse d'avance, de maintenir un curage continu et d'utiliser mousse ou tubage selon le site ; à l'entrée dans l'aquifère principal, on note la profondeur des venues d'eau et on adapte l'alimentation en air, le curage et le tubage au débit d'eau.
Il faut donc préciser de quel tronçon on parle lorsqu'on compare l'efficacité des procédés. Réduire l'efficacité d'un trou entier à un seul procédé fait facilement oublier le temps supplémentaire lié aux terrains de couverture et aux aquifères.
La différence d'efficacité se joue finalement sur les équipements associés
En réunissant ces étapes, on constate que l'écart d'efficacité entre DTH et circulation directe de boue en roche dure dépend en pratique de la cohérence des équipements suivants :
| Étape | Conditions dont dépend le marteau DTH | Conditions dont dépend la circulation directe de boue |
|---|---|---|
| Fragmentation | Spécifications du marteau, pression et débit d'air | Poussée axiale, couple de rotation, type de trépan |
| Évacuation | Débit du compresseur, vitesse de retour annulaire, traitement des fuites d'air | Débit de la pompe à boue, propriétés de la boue, efficacité du soutènement |
| Temps auxiliaires | Longueur des tiges, course du mât, diagnostic de curage | Longueur des tiges, course du mât, continuité de la circulation de boue |
| Paroi | Moyens de traitement des zones broyées et des venues d'eau | Tenue du trou en couverture, conception des crépines et de l'étanchéité |
| Puissance | Adéquation compresseur / puissance de la machine | Adéquation pompe à boue / puissance de la machine |
Dans la documentation, le WR500S a un couple en double configuration de 11 000 / 5 500 N·m et une vitesse maximale de 75 / 150 tr/min ; le WR600S de 12 000 / 6 000 N·m et 90 / 180 tr/min ; le WR500SE de 7 500–10 000 N·m et 45–130 tr/min. Ces valeurs correspondent à la capacité du système de rotation et servent surtout à la charge de rotation et aux variations de diamètre pendant le forage ; elles ne se convertissent pas directement en vitesse de pénétration. La documentation donne une efficacité de forage indicative de 10–35 m/h et précise explicitement que la pénétration réelle dépend de la dureté du terrain, du diamètre, du marteau fond de trou, du débit du compresseur et de la méthode opératoire.
Points à vérifier avant le choix
- Part et massivité des tronçons de roche dure : forage principalement DTH, principalement rotary à la boue, ou combinaison des deux.
- La pression et le débit réels du compresseur couvrent-ils la plage indiquée pour le modèle choisi, en tenant compte de l'effet de la profondeur, du diamètre et de l'altitude sur le débit d'air ?
- Faut-il prévoir en option une pompe à boue, une pompe centrifuge ou une pompe à mousse, et pour quels terrains : couverture, zone broyée ou zone à fuite d'air ?
- Diamètre et longueur des tiges : la documentation recommande pour le WR600S des tiges de 89 / 102 mm et 6 m, pour le WR500S des tiges de 89 mm et 6 m, et le WR500SE accepte 102 / 108 / 114 mm en longueurs 1,5 / 2 / 3 / 6 m ; à confirmer selon le diamètre et la profondeur.
- La force de levage et le couple conservent-ils une marge pour le diamètre maximal et le tronçon le plus profond, plutôt qu'une valeur moyenne ?
- Les conditions de transport et de site permettent-elles l'accès de la machine complète et le déploiement du mât : WR600S environ 12,5 T, WR500S environ 10,6 T, WR500SE environ 9,5 T.
- Les données hydrogéologiques de la région et la structure de puits prévue (tube, crépine, étanchéité) sont-elles définies ?
Points à confirmer auprès du fabricant en cas de documentation insuffisante
La documentation publique du site ne fournit pas de données comparatives de pénétration des deux procédés dans un même terrain et à diamètre égal, ni de classification précise des roches dures par région, ni de relation de conversion entre compresseur et profondeur. Les écarts d'efficacité évoqués ici restent donc une analyse par étape et ne remplacent pas l'évaluation du terrain et la vérification des équipements propres à un projet. Avant l'achat, il est conseillé de rassembler profondeur cible, diamètre, description des terrains, paramètres du compresseur et combinaison d'outils, puis de les soumettre au fabricant pour qu'il confirme la cohérence de la configuration.
