Dès qu'un trou d'exploration profonde dépasse le kilomètre, le treuil à câble et le système de levage ne sont plus des auxiliaires dont il suffit qu'ils « fassent l'affaire » : ils constituent la base opérationnelle qui accompagne tout le déroulement du trou. Plus le trou est profond, plus la distance d'un seul trajet pour remonter la carotte intérieure est longue, plus le câble effectue de cycles, et plus les résistances au retrait de la tige ont tendance à s'accumuler ; ces évolutions ne se reflètent pas simultanément dans le seul chiffre « profondeur de forage 1200 m ». Le présent article décrit les deux types de charges qui augmentent successivement à mesure que la profondeur du trou croît — la course du câble et la marge de levage — pour expliquer comment ménager une marge de jugement à la lecture de la documentation d'un équipement, en prenant les paramètres publics du CR1200P comme référence.
Quand la profondeur du trou augmente, c'est d'abord la ligne de câble qui s'allonge
La remontée de la carotte intérieure en carottage au câble s'effectue au moyen du câble du treuil. Plus le trou est profond, plus la distance d'un seul trajet de la carotte intérieure du fond du trou jusqu'à l'orifice est longue, et plus un même câble subit de flexions, de tronçons de frottement et de variations de tension au cours d'un même cycle. La documentation du CR1200P indique une capacité de câble du treuil de 1400 m (câble de 6 mm), une force de levage à tambour vide de 14,5 kN et à tambour plein de 5,6 kN, avec une vitesse de levage de 116 m/min. Ces valeurs correspondent à un niveau d'équipement dont la profondeur de référence est de 1200 m en NQ et de 1500 m en BQ.
Il existe un écart entre la capacité de câble de 1400 m et les 1200 m en NQ ; cet écart ne signifie pas que « les paramètres sont surévalués », mais qu'il faut réserver un espace de longueur de câble dans les opérations en trou profond : le raccordement de l'extrémité du câble, la variation du nombre de couches d'enroulement sur le tambour et l'ajustement de la combinaison d'outils dans le trou occupent tous une longueur de câble réellement disponible. Si un projet dimensionne l'équipement au plus juste de la capacité de câble par rapport à la profondeur nominale du trou, il risque de manquer de marge dès que la profondeur augmente légèrement ou que l'extrémité du câble doit être reprise.La capacité de câble doit être comprise comme une longueur supérieure à la profondeur prévue du trou, et non comme exactement égale à cette profondeur.
La marge de force de levage correspond au frottement dans le trou, pas à la vitesse de forage
Le CR1200P présente une force de poussée de 67 kN et une force de levage de 130 kN. Pour un forage de l'ordre de 1200 m, le poids propre du train de tiges, le frottement contre la paroi du trou et la résistance supplémentaire due à la déviation du trou s'additionnent lors du retrait de la tige. La documentation elle-même précise que maîtriser la déviation du trou, maintenir la stabilité de la paroi et réduire le frottement des tiges est plus important que d'augmenter simplement la force de levage. Cette phrase indique une limite de jugement : 130 kN est une valeur nominale, qui indique la capacité de levage dont dispose l'équipement à ce niveau, mais ne permet pas de conclure que « tout trou de 1200 m pourra être retiré sans difficulté ».
Plus le trou est profond, plus il est difficile d'estimer la proportion de force de levage consommée par le frottement. Aussi, pour lire la force de levage, la démarche la plus prudente consiste à l'examiner conjointement avec les spécifications des tiges, l'angle du forage et les conditions de stabilité de la paroi, plutôt qu'à comparer isolément les chiffres. Si la résistance au retrait de la tige augmente continuellement, la documentation recommande de procéder à une circulation, à un contrôle par retrait de la tige ou à un traitement de la paroi, plutôt que de forcer en augmentant la force de levage.
| Paramètre | Valeur documentée | Étape opérationnelle correspondante |
|---|---|---|
| Capacité de câble du treuil | 1400 m (câble de 6 mm) | Longueur de câble d'un seul trajet pour la remontée de la carotte intérieure et marge à l'extrémité du câble |
| Force de levage à tambour vide/plein | 14,5 kN / 5,6 kN | Capacité de levage du câble selon le nombre de couches d'enroulement sur le tambour |
| Force de levage | 130 kN | Capacité de levage du train de tiges lors du retrait |
| Force de poussée | 67 kN | Capacité d'avance de l'outil lors du forage |
Les chiffres de profondeur de forage doivent être lus avec les spécifications des tiges
La profondeur de forage du CR1200P est donnée en trois paliers : 1500 m de référence en BQ, 1200 m en NQ et 700 m en HQ. Pour un même équipement, plus les spécifications des tiges sont grandes, plus la profondeur de référence atteignable est courte. Cela montre que « l'ordre de 1200 m » n'est pas une capacité fixe, mais un intervalle lié au diamètre du trou et au système de tiges. La capacité de câble et la force de levage sont également contraintes par ce système : le processus de carottage au câble d'une section NQ diffère de celui d'une section HQ, et le poids de la carotte intérieure, le nombre de tiges et la résistance au levage varient.
Ainsi, pour juger de la marge, il faut d'abord déterminer les spécifications de tiges principalement utilisées par le projet, puis examiner la profondeur de référence du palier correspondant, et enfin seulement comparer si la capacité de câble et la force de levage laissent un espace suffisant. Prendre directement les 1500 m du palier BQ comme profondeur de forage universelle de l'équipement reviendrait à surestimer à la fois la capacité de câble et la plage d'adéquation de la force de levage.
Exigences des opérations continues en trou profond vis-à-vis des conditions associées
Le système de câble et de levage ne fonctionne pas isolément. Le CR1200P présente un débit de pompe principale de 250 L/min à une pression de 25 MPa, et un débit de pompe à boue de 150 L/min à une pression de 7 MPa. En trou profond, la distance de transport des cuttings est longue ; la boue assure à la fois le refroidissement, la lubrification et le soutènement de la paroi, tandis que le système hydraulique doit maintenir les mouvements continus de la tête d'entraînement, du treuil et des mâchoires de serrage. La documentation mentionne qu'un débit hydraulique plus important favorise les opérations continues en trou profond, mais exige aussi que le site accorde plus d'attention à la filtration de l'huile hydraulique, au contrôle de la température et à l'entretien des conduites haute pression. Ces conditions associées influent indirectement sur la stabilité du système de levage et de câble : les fluctuations hydrauliques et les anomalies de retour de boue se répercutent sur la résistance au retrait de la tige et sur la mise en place de la carotte intérieure.
- Tenir un registre de contrôle et de remplacement du câble, avec vérification périodique des fils rompus, de l'usure, des marques de compression et du raccordement de l'extrémité du câble.
- Intégrer au plan quotidien la filtration de l'huile hydraulique, le contrôle de la température et l'entretien des conduites haute pression.
- Ajuster les propriétés de la boue selon les variations du retour de boue et de la pression de pompe ; en cas de perte profonde ou de zone fracturée, traiter par tubage, colmatage ou soutènement par sections.
- Pour les projets éloignés, prévoir des pièces d'étanchéité courantes, des filtres, des raccords rapides, des pièces d'usure de câble, des tiges et des matériaux de boue.
Conditions non fournies par la documentation et à confirmer séparément

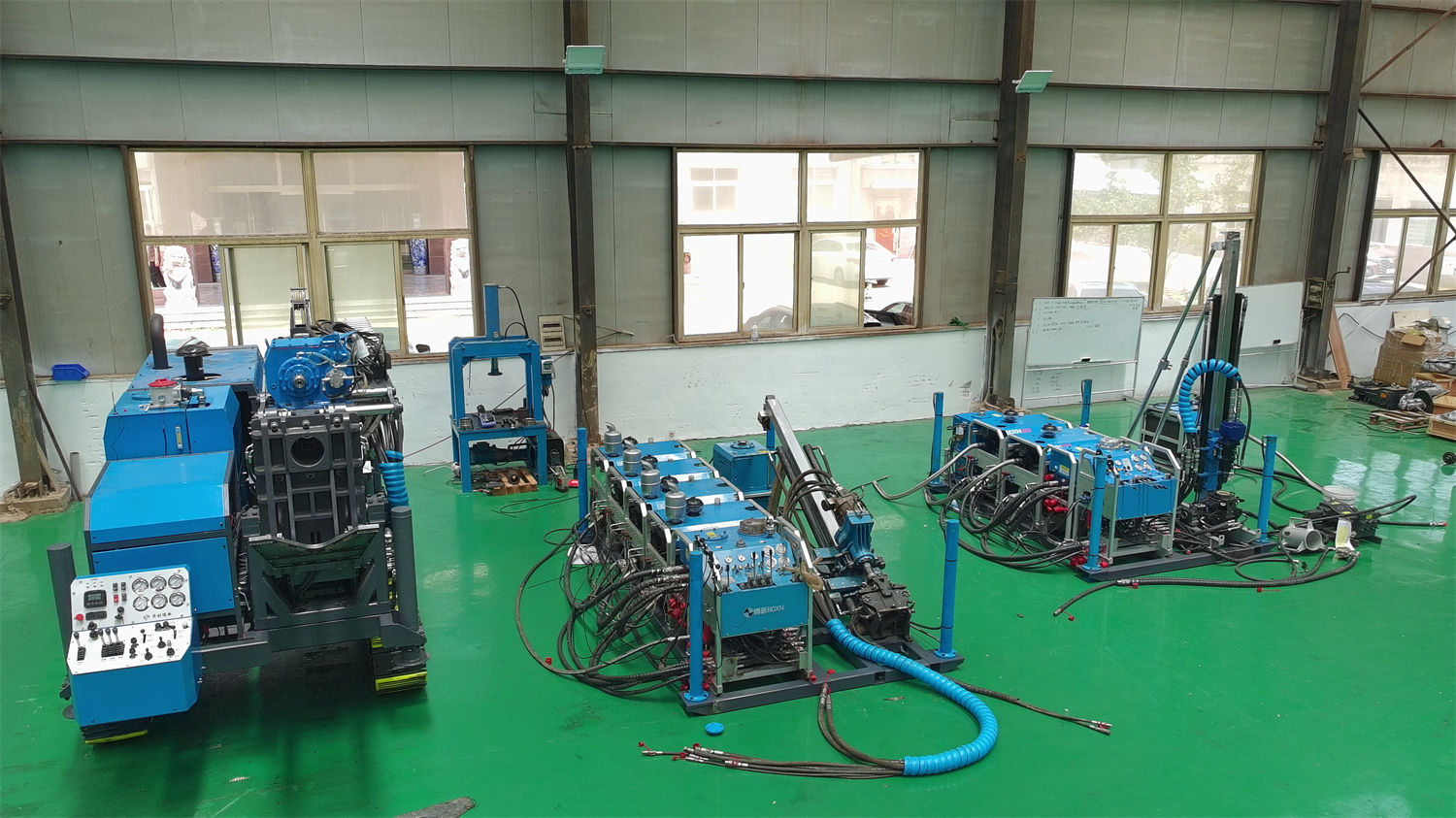

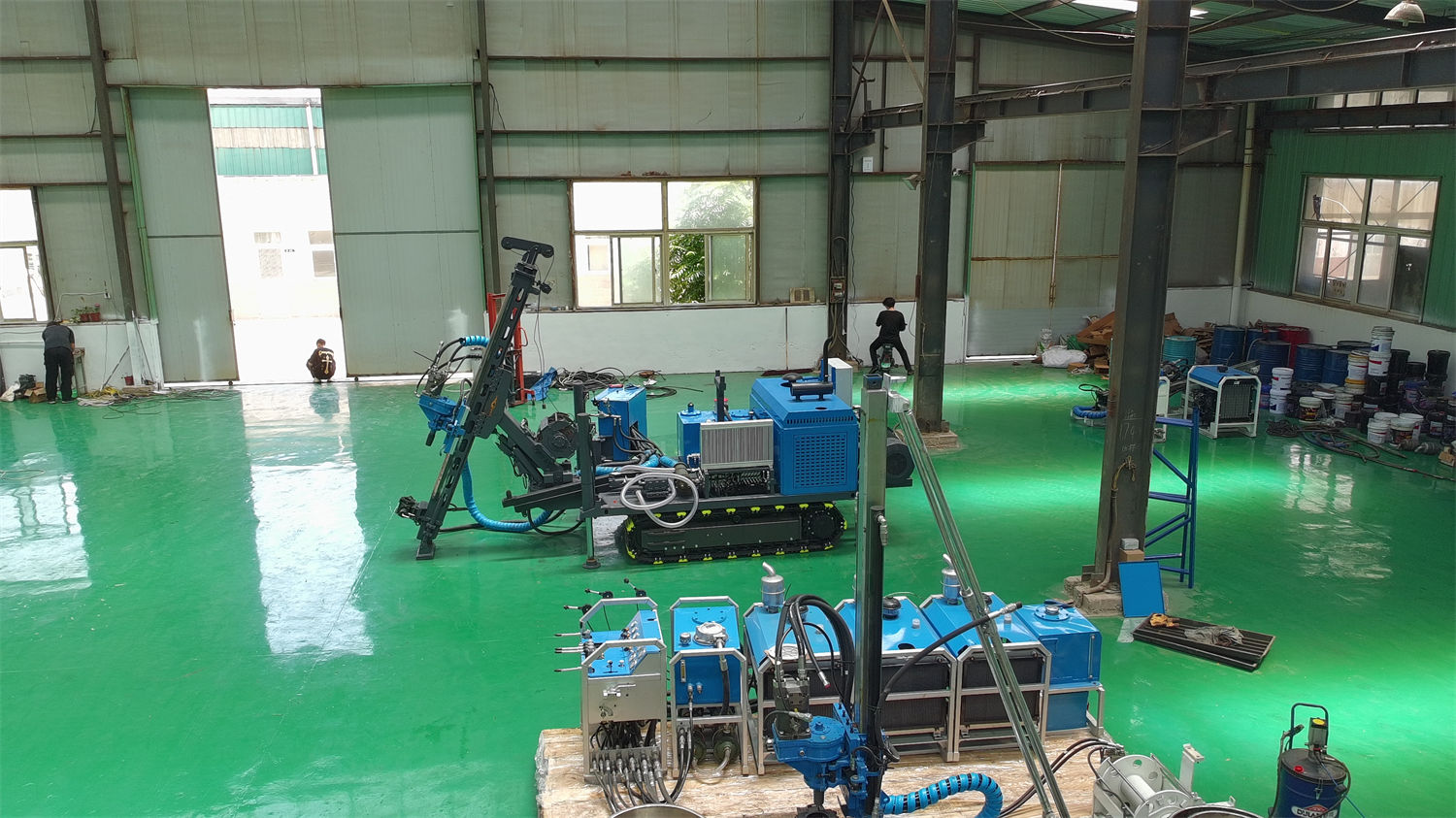

Les paramètres publics n'indiquent pas la proportion réelle de consommation de la force de levage selon les différentes profondeurs de trou et combinaisons de tiges, ni la périodicité de remplacement du câble dans des conditions géologiques précises. Ces éléments doivent être confirmés auprès du fabricant ou des techniciens du site en fonction de la profondeur du trou du projet, de l'angle de forage, de l'intégrité des couches rocheuses et des modes opératoires. Par ailleurs, le CR1200P adopte une conception modulaire séparée, avec un poids total de 1880 kg ; les poids de référence de l'unité motrice, de l'unité de commande, de l'unité d'huile hydraulique et de l'unité de boue sont indiqués séparément. Avant l'entrée sur site, il convient également de vérifier les conditions de circulation routière, les points de levage, l'approvisionnement en eau et en énergie. La documentation précise explicitement que l'efficacité de forage finale, la profondeur de forage et la récupération de carotte doivent être appréciées selon les conditions réelles du site.
Pour un projet d'exploration profonde, juger de la marge de capacité de câble et de force de levage revient essentiellement à répondre à la question : « cet équipement dispose-t-il encore d'une marge d'ajustement dans la section la plus profonde du trou ? » La capacité de câble de 1400 m et la force de levage de 130 kN du CR1200P constituent le point de départ de ce jugement, non son point d'arrivée ; au-delà du point de départ, il reste à vérifier point par point selon les spécifications des tiges, le frottement dans le trou et les conditions associées sur site.
