CR1200P

⛏️ CR1200P Foreuse carottière hydraulique entièrement modulaire portable de 1200 m

La CR1200P est principalement destinée aux missions d'exploration profonde dans les zones montagneuses, forestières et minières éloignées. Elle combine une capacité de carottage de 1200 m avec un transport modulaire, adaptée aux projets où le corps minéralisé est déjà partiellement contrôlé, mais où les ressources profondes nécessitent encore une vérification, et où les foreuses sur chenilles de grande taille ne peuvent pas atteindre le site en raison des conditions d'accès.

🌐 Le niveau de 1200 m est davantage orienté vers le contrôle des ressources profondes

Profondeur de forage de référence : BQ 1500 m, NQ 1200 m, HQ 700 m. Par rapport aux équipements de 600 m et 800 m, la CR1200P est plus adaptée à l'extension en profondeur du corps minéralisé, à l'expansion périphérique et aux forages de mise à niveau des ressources, permettant de vérifier la deuxième zone de minéralisation, les structures profondes ou les anomalies plus profondes.

🥇 Exploration de l'or profond et des ressources de remplacement des mines

Lors de la recherche de ressources de remplacement, les mines en production doivent souvent forer des trous profonds depuis la périphérie de la zone d'extraction ou des plates-formes en montagne. La CR1200P peut forer à des angles de 45° à 90°, permettant de déterminer si le corps minéralisé se prolonge en profondeur grâce au carottage profond, et fournissant une base géologique pour l'extension de la mine et la planification en profondeur.

🟠 Vérification en profondeur des grands gisements de cuivre et des systèmes polymétalliques

Les grands gisements de cuivre et polymétalliques sont souvent associés à une couverture épaisse, une altération complexe et des structures polyphasées. Les forages de 1200 m peuvent traverser une plus grande plage verticale, et après avoir obtenu des carottes continues, ils peuvent être utilisés pour analyser le centre de minéralisation, le contact des roches, la zonation de l'altération et les relations de contrôle des failles.

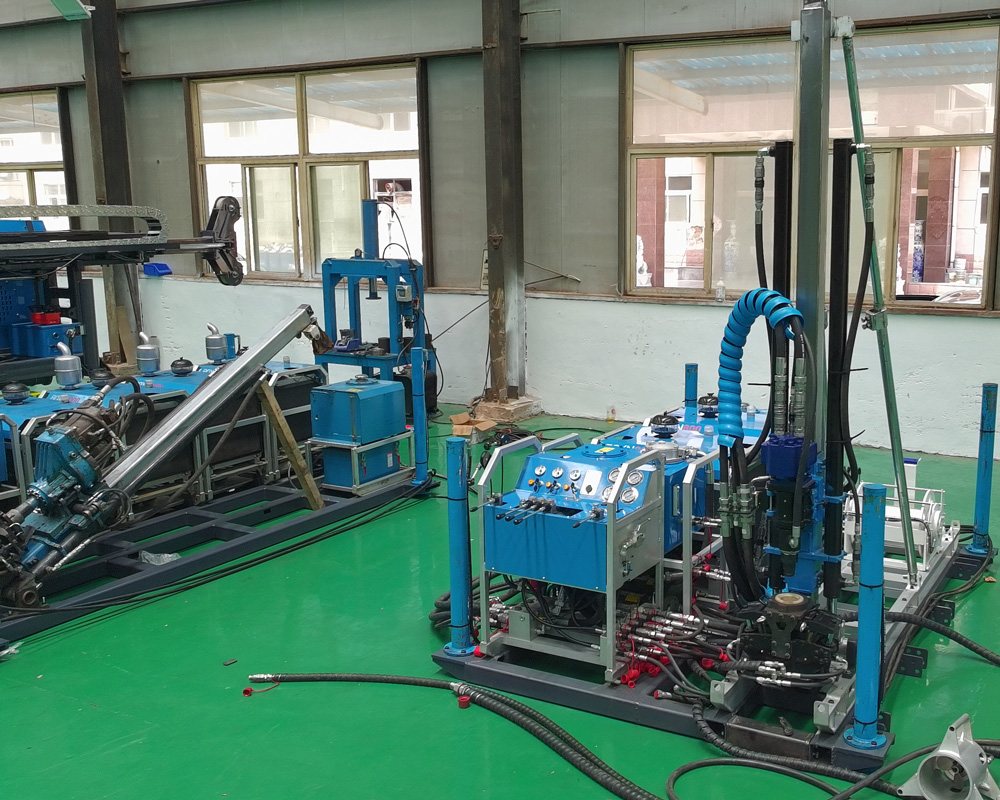

🏔️ La structure modulaire réduit les obstacles d'accès à l'équipement pour les projets éloignés

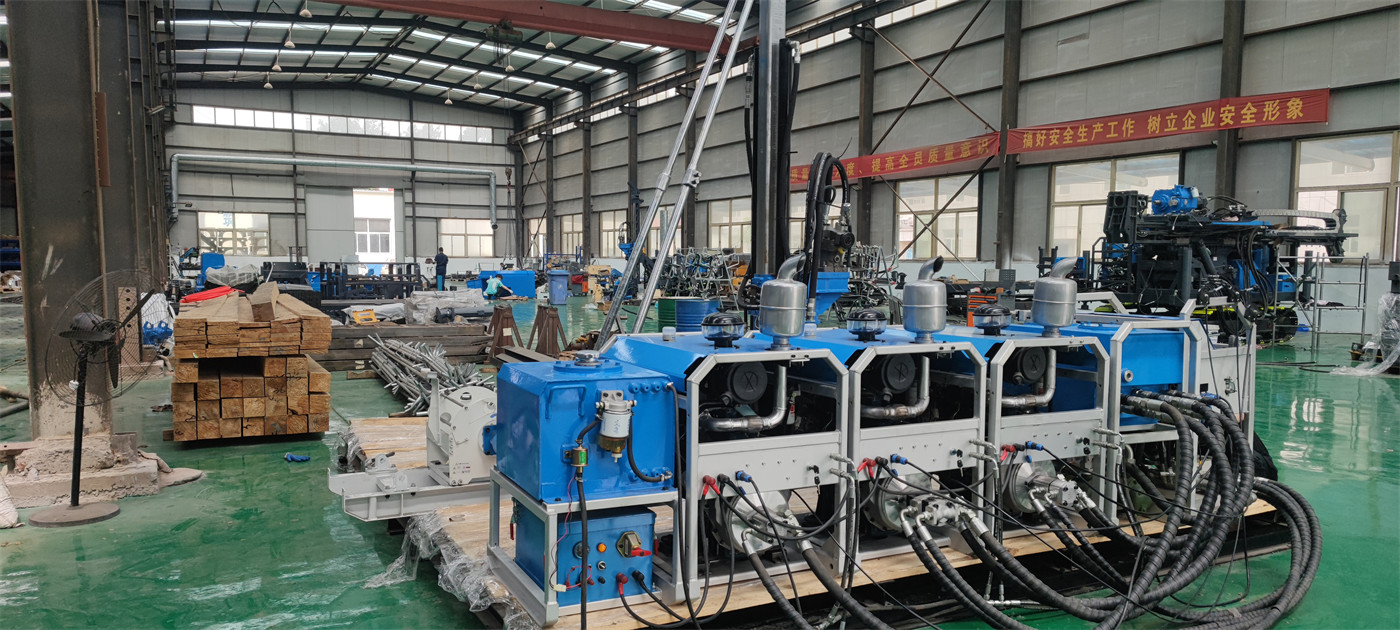

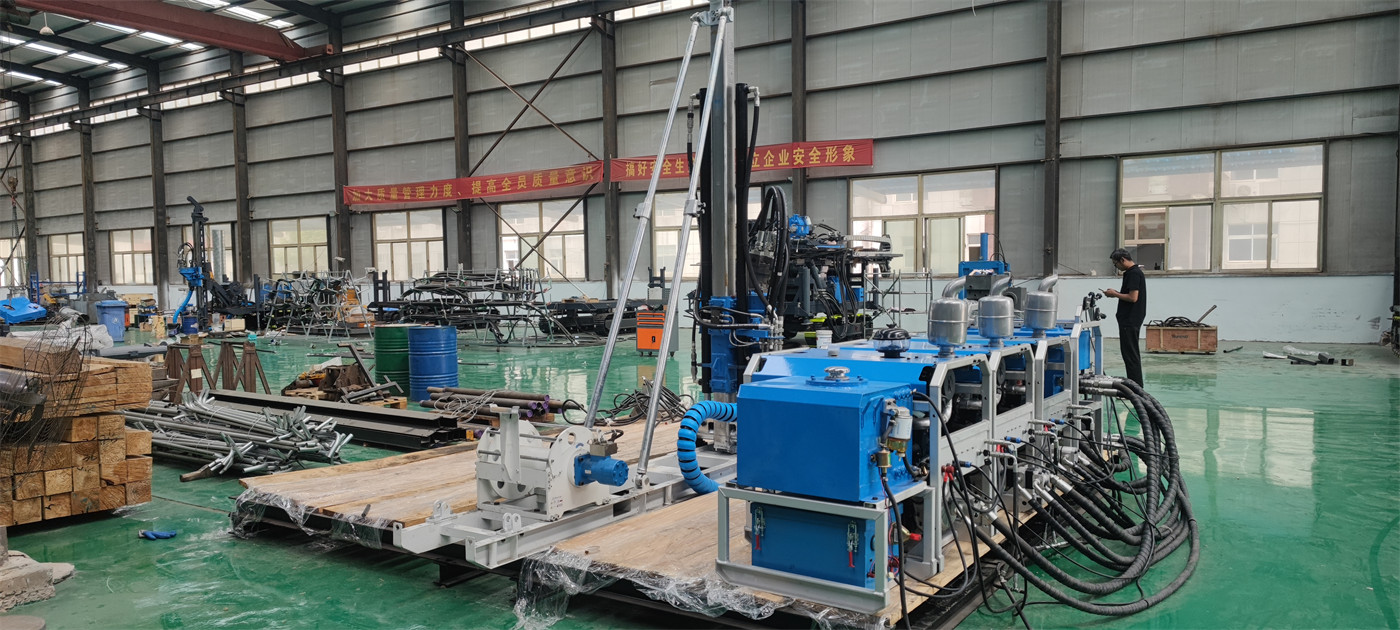

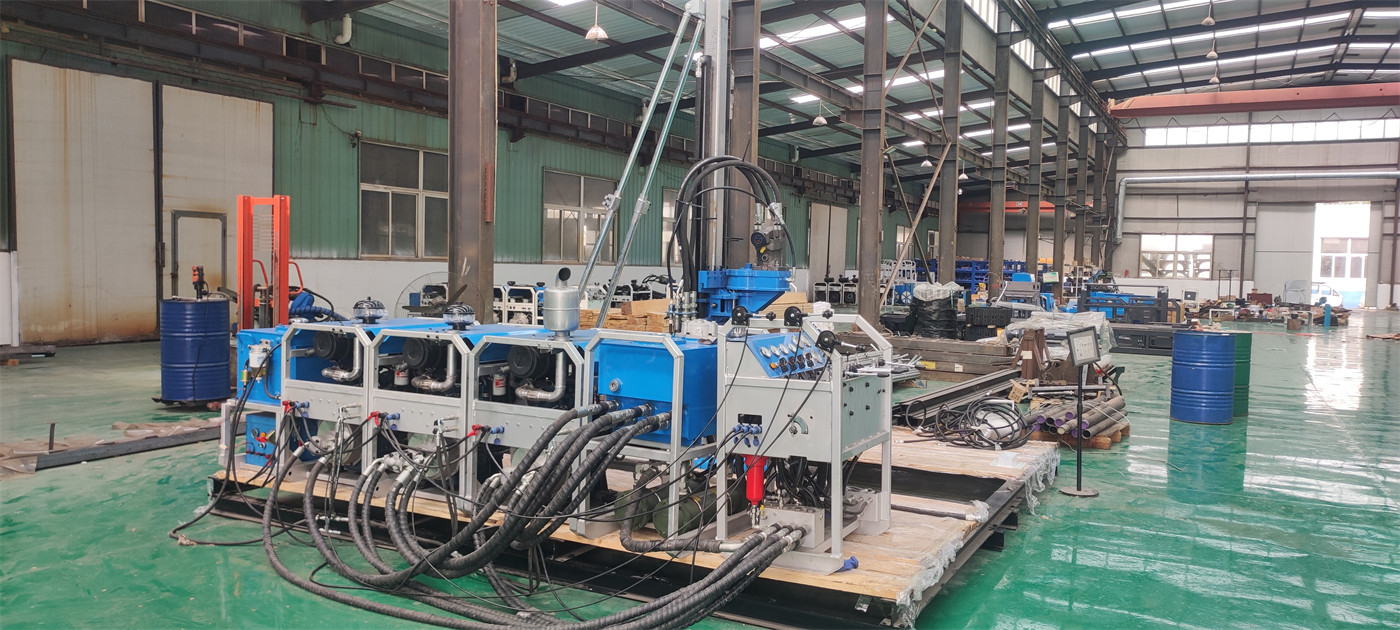

Les foreuses pour trous profonds ont généralement des systèmes de puissance et hydrauliques plus grands ; si elles sont transportées en une seule pièce, les exigences en matière de routes et de levage sont élevées. La CR1200P est divisée en plusieurs modules fonctionnels qui peuvent être transportés par lots en fonction de la capacité de transport du site. La planification de l'organisation du chantier doit encore prévoir la pente, les points de levage, l'alimentation en eau, la puissance et le réapprovisionnement en pièces de rechange.

🔄 Couple de 1360 N·m et plage de vitesse de 1500 tr/min

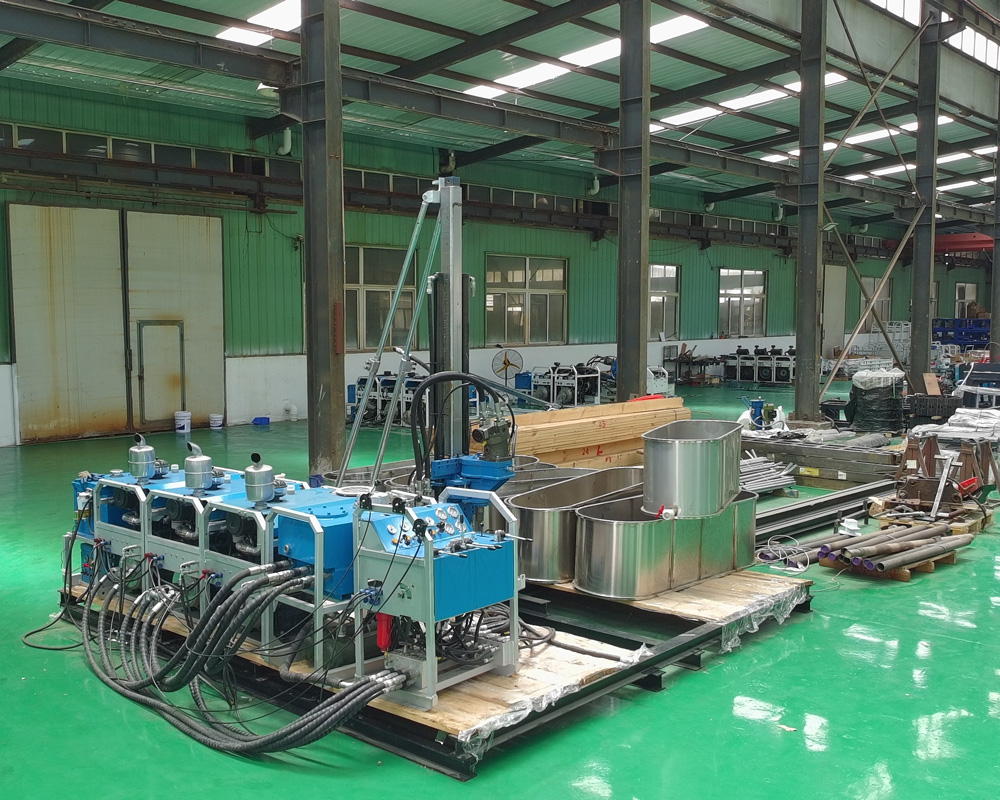

La tête de rotation utilise un moteur à pistons à cylindrée variable et une transmission par engrenages, avec un couple maximal de 1360 N·m, une vitesse maximale de 1500 tr/min, et prend en charge l'oscillation ou le déplacement latéral. Les besoins en vitesse et en couple varient considérablement aux différentes étapes d'un forage profond ; l'opérateur doit ajuster dynamiquement en fonction de la lithologie, du diamètre du trou et de la charge du train de tiges.

💪 Une force de levage de 130 kN ne remplace pas une bonne gestion du trou

La CR1200P a une force de poussée de 67 kN et une force de levage de 130 kN. Pour les forages de 1200 m, le contrôle de l'inclinaison, le maintien de la stabilité des parois et la réduction du frottement des tiges sont plus importants que l'augmentation de la force de levage. Si la résistance au levage augmente continuellement, il convient de procéder à une circulation, à une vérification du levage ou à un traitement des parois.

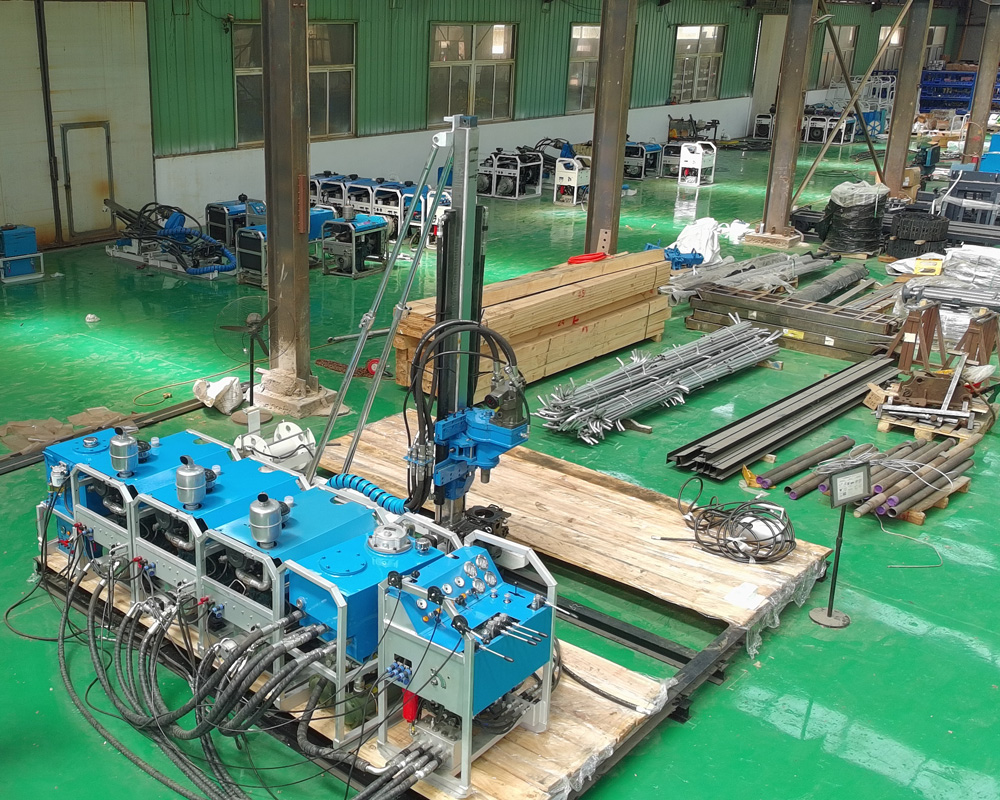

🧵 Capacité de câble de 1400 m adaptée au carottage continu en trou profond

La capacité du treuil est de 1400 m avec un câble en acier de 6 mm, et une vitesse de levage de 116 m/min. Dans les trous profonds, la distance de levage du tube intérieur est longue et le câble est utilisé fréquemment ; il est donc nécessaire d'établir un enregistrement d'inspection et de remplacement, et d'effectuer des contrôles périodiques des fils cassés, de l'usure, des empreintes et des connexions d'extrémité.

🛢️ Pompe principale de 250 L/min pour un système hydraulique à haute charge

Le débit de la pompe principale est de 250 L/min, la pression de 25 MPa, le réservoir principal de 250 L, et le contrôle est manuel avec pilotage. Un débit hydraulique important est bénéfique pour le fonctionnement continu en trou profond, mais exige également une plus grande attention à la filtration de l'huile hydraulique, au contrôle de la température et à l'entretien des conduites haute pression.

💧 Débit de boue de 150 L/min adapté aux trous plus longs

Le débit de la pompe à boue est de 150 L/min et la pression de 7 MPa. Dans les trous profonds, la distance de transport des cuttings est longue, et la boue assure également le refroidissement, la lubrification et le maintien des parois. En cas de perte de circulation en profondeur, de fissures aquifères ou de zones de broyage, il convient d'ajuster rapidement les propriétés de la boue en fonction des variations du retour d'eau et de la pression de pompe.

⚡ Puissance diesel de 147 kW et option électrique

La puissance du moteur diesel doit être ≥147 kW, et une combinaison de moteurs électriques de 30 kW × 4 est également possible. Les projets de terrain éloignés privilégient l'indépendance énergétique et la garantie de carburant ; les plates-formes minières fixes disposant d'une alimentation électrique stable peuvent choisir la configuration électrique en fonction des coûts énergétiques et des conditions de maintenance.

🪨 Failles profondes, zones de broyage et zones de perte de circulation

Lorsque le forage profond pénètre dans une zone de faille, des carottes fragmentées, des anomalies de pression de pompe, une réduction du retour d'eau ou des chutes de parois peuvent se produire. Dans ce cas, il convient de réduire l'impact mécanique, de raccourcir les passes et de traiter rapidement les anomalies de circulation. En cas de perte grave, il faut combiner tubage, colmatage ou protection par segments, sans chercher aveuglément à progresser.

🌍 Applications typiques

La CR1200P peut être utilisée pour l'exploration profonde de gisements d'or, de cuivre, de lithium, de nickel, de fer, de plomb-zinc et polymétalliques, ainsi que pour les levés géologiques profonds, la vérification structurale, l'expansion périphérique des mines et les projets de mise à niveau des ressources dans les zones éloignées.

🛡️ La gestion des pièces de rechange est encore plus importante pour les projets de forage profond éloignés

Le temps d'attente pour les pièces de rechange dans les zones minières éloignées est coûteux. Le site doit disposer de joints d'étanchéité courants, de filtres, de raccords rapides, de pièces d'usure pour câbles, d'outils de forage et de matériaux de boue, et établir un plan de maintenance périodique pour la puissance, l'hydraulique, le treuil et le serre-tige.

⚠️ Précautions pour le forage profond

Avant le début du forage, il convient de vérifier la stabilité de la plate-forme, l'orientation du trou, le stock de tiges, l'alimentation en eau et en énergie ; après l'assemblage des modules, vérifier chaque connexion hydraulique et mécanique ; pendant la phase de forage profond, enregistrer en continu le couple, la pression de pompe, le retour d'eau et la résistance au levage, et traiter rapidement toute anomalie tendancielle.

En raison des différences dans les conditions géologiques réelles, les outils de fond, l'angle de forage et les méthodes d'exploitation, l'efficacité de forage finale, la profondeur et la récupération des carottes dépendent des conditions du site.

📊 Principales spécifications techniques
