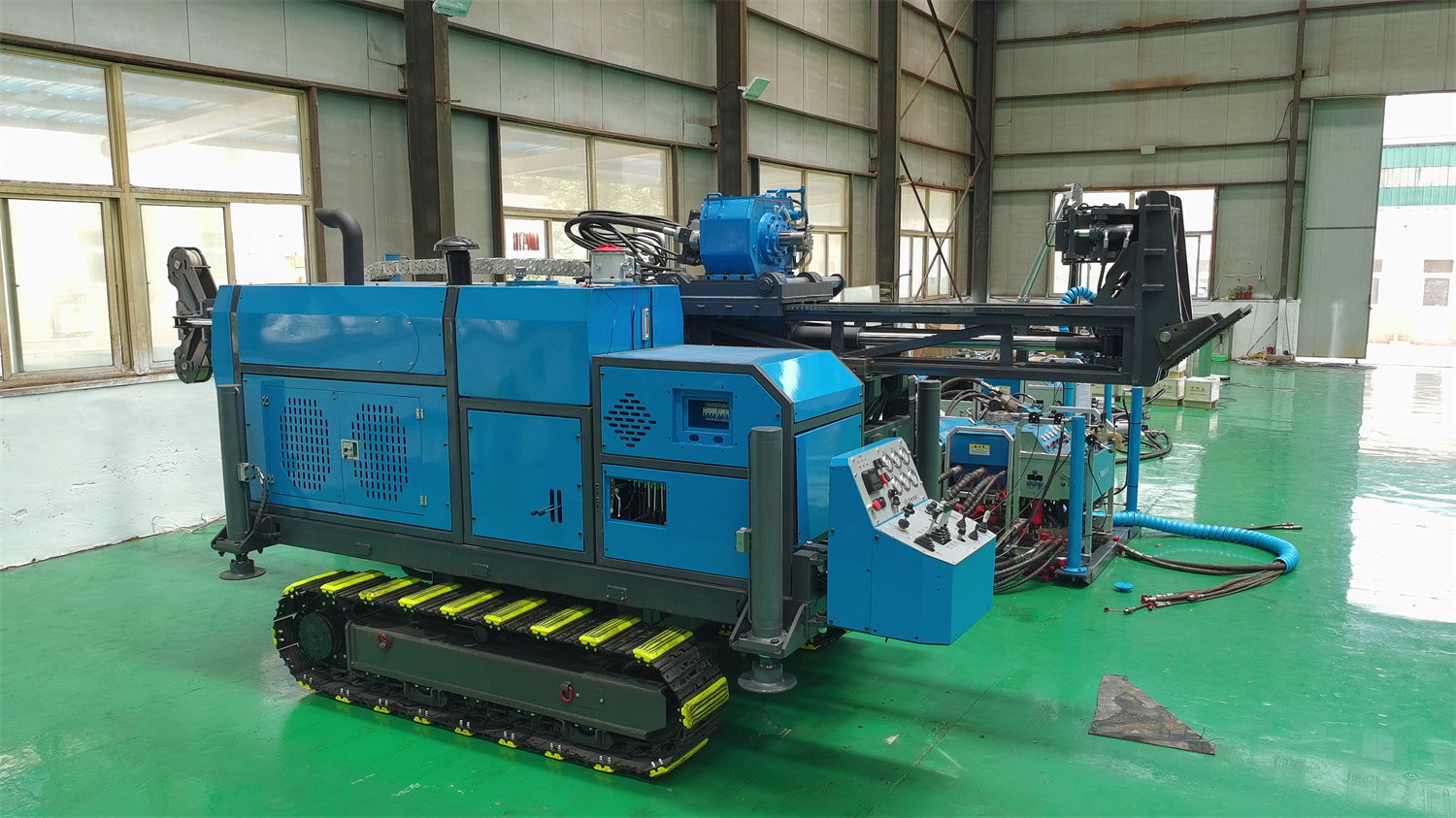

Les emplacements de carottage dans les zones minières montagneuses se trouvent souvent sur des pentes, des ravins ou des plateformes forestières sans route carrossable. Le premier défi pour l'équipement n'est souvent pas la profondeur de forage, mais comment transporter l'ensemble du matériel sur place et comment le démonter puis le réutiliser sur une plateforme étroite. Cet article décompose l'objectif opérationnel « accès sans route, carottage ponctuel » en plusieurs exigences, puis les compare aux données publiques du CR600P pour voir quelles caractéristiques sont pertinentes et quelles conditions doivent encore être vérifiées sur site.
Décomposer d'abord l'objectif opérationnel en conditions vérifiables
« Carottage dans une zone minière montagneuse sans route » implique plusieurs contraintes distinctes qui, si elles sont mélangées, peuvent conduire à se concentrer uniquement sur la profondeur de forage :
- Mode d'accès : jusqu'où les véhicules peuvent aller, la distance restante nécessitant un transport manuel ou par petits engins ;
- Poids des pièces individuelles : plus un module est lourd, plus les exigences en matière de nombre de porteurs, de largeur de chemin et de pente sont élevées ;
- Orientation du trou : la disposition du gisement détermine l'angle de forage ; l'équipement doit pouvoir couvrir les forages inclinés et quasi verticaux ;
- Spécifications de carottage : différents diamètres de trou correspondent à différentes profondeurs de référence ; la profondeur cible doit se situer dans cette plage ;
- Paroi du trou et évacuation des débris : exigences en matière de boue et de tubage dans les zones altérées et fracturées ;
- Organisation des changements de trou : lorsque les emplacements de la ligne d'exploration sont dispersés, le temps de démontage/remontage et de déplacement augmente.
Certaines de ces conditions peuvent être directement mises en correspondance avec les paramètres de l'équipement, d'autres ne peuvent être confirmées que sur site. Elles sont détaillées ci-dessous, exigence par exigence.
À quelle exigence correspond la structure modulaire démontable

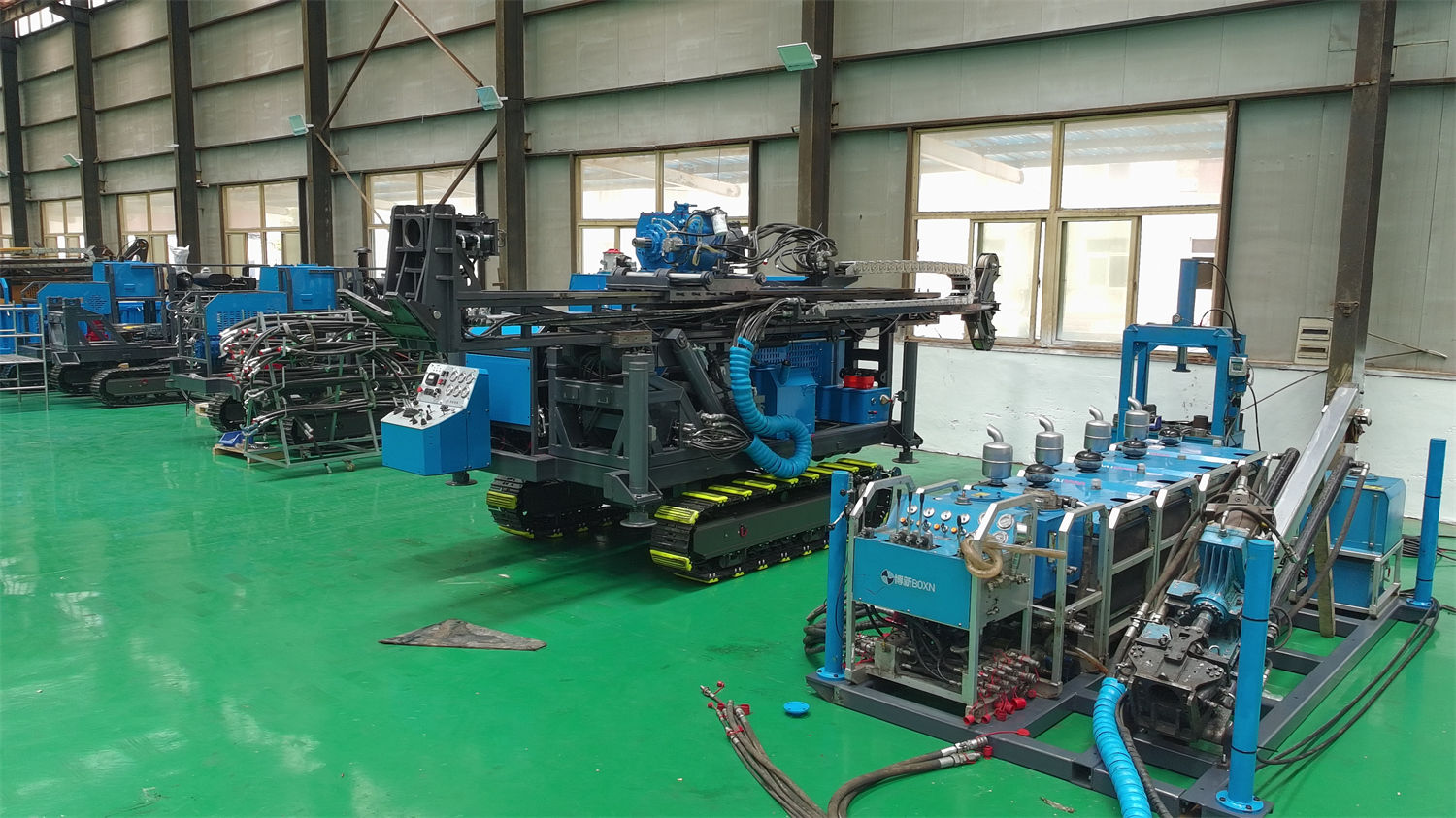

La pratique la plus courante sur les emplacements sans route consiste à démonter l'équipement en unités transportables indépendamment, à les acheminer par lots près de l'orifice du trou, puis à les assembler. La documentation du CR600P divise l'unité de puissance, l'unité hydraulique, l'unité de commande, l'unité de boue et le mécanisme de forage en plusieurs unités fonctionnelles, avec les poids de référence suivants : unité de puissance 180–260 kg, unité de commande 125 kg, unité d'huile hydraulique (avec huile) 140 kg, unité de boue 86 kg, poids total de la machine 1200 kg.
Ces valeurs indiquent que la conception modulaire répartit le poids total sur plusieurs modules, sans pour autant réduire chaque pièce à un poids manipulable manuellement sans effort. La plage de 180–260 kg de l'unité de puissance nécessite encore l'utilisation de petits engins de transport, de téléphériques ou la coordination de plusieurs personnes, selon la pente et la distance du chemin de transport. La documentation ne fournit pas les dimensions extérieures des modules ; la largeur minimale du chemin de transport, le rayon de braquage et les points de levage doivent être vérifiés séparément.
La documentation mentionne un temps d'assemblage pouvant atteindre environ 30 minutes, tout en précisant que le temps réel dépend de la distance de transport, des conditions du site, de l'expérience du personnel et des équipements auxiliaires. Cette valeur peut servir de point de référence pour l'organisation des changements de trou, mais ne doit pas être utilisée directement comme temps d'assemblage sur site.
L'angle de forage de 45°–90° correspond au besoin d'orientation du trou
Les gisements montagneux ont souvent un certain pendage ; les forages doivent traverser la zone minéralisée à un angle approprié, et non systématiquement en vertical. La plage d'angle de forage indiquée pour le CR600P est de 45°–90°, ce qui est directement lié au besoin de disposer des forages inclinés et quasi verticaux.
Il faut distinguer : la plage d'angle indique que l'équipement peut être positionné à cette inclinaison, mais cela ne signifie pas que l'efficacité de forage à cet angle est identique à celle d'un trou vertical. Lors du forage incliné, la stabilité du mât et de la base, l'état de contrainte des tiges et le frottement dans le trou varient ; la documentation mentionne également dans les précautions qu'il est impératif de garantir la stabilité du mât et de la base avant tout forage incliné. Les performances réelles de forage à un angle donné ne sont pas chiffrées dans la documentation et doivent être évaluées en fonction des conditions sur site.
Les spécifications de carottage et la profondeur de référence doivent être examinées ensemble
La profondeur cible d'une opération de carottage est liée au diamètre de carottage ; on ne peut pas se fier à un seul chiffre de profondeur. Les profondeurs de référence du CR600P sont : BQ 760 m, NQ 600 m, HQ 280 m. Pour une même machine, les niveaux de profondeur correspondant à différentes spécifications de carottage diffèrent sensiblement ; lors du choix, il faut d'abord déterminer quelle spécification sera principalement utilisée pour le projet.
| Spécification de carottage | Profondeur de référence |
|---|---|
| BQ | 760 m |
| NQ | 600 m |
| HQ | 280 m |
La documentation précise également que l'efficacité de forage, la profondeur et la récupération de carottes finales dépendent des conditions sur site. Le tableau ci-dessus donne des valeurs de référence, et non des garanties atteignables dans toutes les formations. Si le projet est principalement basé sur du carottage HQ de grand diamètre avec une profondeur cible supérieure à 280 m, la plage d'application de ce modèle doit être réévaluée.
Impact du carottage à câble et de la longueur des tiges sur le rythme des changements de trou
Lorsque les emplacements de la ligne d'exploration sont dispersés, le temps auxiliaire de chaque cycle s'accumule. Le CR600P est équipé d'un treuil à câble de 6 mm, d'une capacité de 800 m et d'une vitesse de levage de 116 m/min ; le carottage à câble permet de réduire les manœuvres auxiliaires de remontée complète de la tige à chaque cycle. La longueur de tige applicable est de 1 m ou 1,5 m, ce qui est compatible avec le transport modulaire : une tige plus courte est plus facile à transporter manuellement sans route, mais nécessite en contrepartie davantage de raccords pour atteindre la même profondeur.
Il y a ici un compromis : plus la tige est courte, plus le transport est facile, mais plus la fréquence des raccords et des manœuvres de descente/remontée est élevée. La documentation ne fournit pas de différences de temps spécifiques selon la longueur des tiges ; l'impact réel doit être calculé en fonction de la profondeur du trou, de la formation et de la configuration du personnel.
Conditions associées à la stabilité de la paroi et à l'évacuation des débris
La partie supérieure des emplacements en montagne comporte souvent des couches altérées, des zones fracturées ou des couvertures meubles. L'unité de boue du CR600P utilise une pompe à piston haute pression, avec un débit de 90 L/min et une pression de 3 MPa ; la documentation indique que dans les formations rocheuses intactes, la boue sert principalement au refroidissement et au transport des particules de roche, tandis que dans les sections fortement altérées, fracturées ou meubles, il est nécessaire d'ajuster les propriétés de la boue et de mettre en place des mesures de tubage pour maintenir la stabilité de la paroi.
Cela signifie que les paramètres de la pompe à boue ne constituent qu'une partie du système de circulation ; la stabilité de la paroi dans les sections meubles dépend également de la formulation de la boue, du programme de tubage et du jugement sur site. La documentation ne fournit pas de formulation de boue ni de profondeur de tubage spécifiques à une formation donnée. De plus, le malaxeur à boue a un débit de 1,2 m³/min et une vitesse de 1500 tr/min ; l'approvisionnement en eau claire et en matériaux doit être estimé séparément en fonction de la profondeur et de la longueur des sections forées.
Relation entre le type d'alimentation et les conditions d'alimentation électrique du site
Le CR600P peut être équipé d'une motorisation diesel ou électrique : la puissance requise du moteur diesel est ≥66 kW, avec des marques disponibles telles que Kubota, Cummins, Yunnei, Yuchai ; la solution électrique consiste en une combinaison de deux moteurs de 22 kW. Les zones montagneuses sans route ne disposent généralement pas d'une alimentation électrique stable ; la solution diesel est plus autonome. Si la mine dispose déjà d'une alimentation électrique, la solution électrique peut réduire le transport de carburant. Le choix entre les deux solutions dépend des conditions d'alimentation sur site, du mode de maintenance et de la capacité d'organisation énergétique ; la documentation ne fournit pas de données comparatives de consommation entre les deux.
Points à confirmer en dehors de la documentation
Les points suivants ne sont pas couverts par la documentation existante et doivent être traités séparément avant l'entrée sur site :
- Dimensions extérieures et positions des points de levage de chaque module, pour le calcul des itinéraires de transport et des méthodes de levage ;
- Capacité portante de la plateforme temporaire et stabilité de la pente, en particulier les contraintes sur la base lors du forage incliné ;
- Colonne stratigraphique des emplacements cibles et position prévue des zones de fracturation, pour préparer le programme de tubage et de boue ;
- Spécifications et quantités de pièces de rechange des outils de fond de trou (tiges, trépans, tubes carottiers, etc.) ;
- Évaluation de la sécurité des routes, des chutes de pierres et des itinéraires de transport manuel en saison des pluies.
Ce n'est qu'après avoir comparé ces conditions aux caractéristiques de l'équipement mentionnées ci-dessus que l'on pourra déterminer si une foreuse modulaire portable de classe 600 m comme le CR600P correspond à un projet spécifique. Décider sur la seule base d'un chiffre de profondeur ou du terme « portable » risque de faire ignorer les contraintes réelles d'organisation du transport et des opérations dans le trou.
