Les trous d'ancrage de talus, les avant-trous de fondation, les trous de gradins de carrière — ces opérations sont aussi appelées « perçage » par les équipes de forage de puits d'eau, mais leurs exigences en matière de capacités d'équipement ne sont pas sur la même ligne que le forage de puits d'eau. L'objectif des trous peu profonds en roche dure d'ingénierie est généralement de traverser la couche rocheuse selon la position, l'orientation et le diamètre conçus, sur quelques dizaines de mètres au maximum, puis de ressortir, tandis que l'objectif du forage de puits d'eau est d'atteindre l'aquifère, de compléter le puits et de garantir le débit. Les objectifs étant différents, les capacités que l'équipement doit garantir en priorité le sont aussi. Cet article utilise les données publiques du DTH30C de ce site comme référence pour expliquer où se situent concrètement les différences d'orientation entre les deux types d'opérations.
Clarifier d'abord les critères de réussite propres à chaque type d'opération
Le critère de réussite du forage de puits d'eau peut se décomposer en quatre points : atteindre la profondeur prévue de l'aquifère, obtenir un diamètre de puits conforme aux exigences de complétion, garantir un puits stable permettant la descente du tubage, et assurer un débit répondant à l'objectif d'approvisionnement en eau. Autour de ces quatre points, les capacités d'une foreuse de puits d'eau se lisent généralement d'abord sur la profondeur maximale de forage, la force de levage, le couple de rotation et la capacité de la pompe à boue ou du compresseur d'air associé.
Le critère de réussite des trous peu profonds en roche dure d'ingénierie n'est pas d'atteindre une certaine profondeur, mais que le trou soit réalisé conformément aux paramètres de conception, que la couche rocheuse soit traversée, que les écarts de position et d'orientation restent contrôlables et que l'équipement puisse enchaîner les trous en continu. Prenons le DTH30C : les données indiquent une profondeur maximale de forage de 30 m, un diamètre de forage de 76–280 mm, un couple de rotation maximal de 3500 N·m et une dureté de roche applicable d'environ f = 8–24. Ces valeurs définissent un équipement d'ingénierie destiné aux trous peu profonds dans des couches rocheuses de dureté moyenne à élevée. Sa capacité ne réside pas dans le fait de forer plus profond, mais dans celui de réaliser des trous peu profonds conformément à la conception dans de la roche dure.
En matière de profondeur et de diamètre de trou, les deux types d'équipements n'ont pas la même orientation
Les capacités d'une foreuse de puits d'eau se déploient autour de la profondeur de forage comme axe principal. Pour un équipement de classe 300 m ou 500 m, la valeur clé est la profondeur maximale de forage ; la force de levage, la longueur des tiges et la hauteur du mât sont configurées pour amener le train de tiges à cette profondeur. La plage de diamètres est généralement large, mais les grands diamètres apparaissent surtout dans les sections supérieures du trou, tandis que les sections profondes se resserrent souvent.
Le DTH30C se positionne sur la classe 30 m, avec un diamètre de forage de 76–280 mm globalement utilisable sur toute la profondeur du trou. La différence d'orientation réside ici : sa capacité ne se mesure pas à « quelle profondeur il peut atteindre », mais à « quel diamètre de trou peu profond il peut forer dans une roche d'autant plus dure ». Pour les trous d'ancrage de talus, les trous d'ancrage par câble, les avant-trous de fondation, dont la profondeur est généralement inférieure à une trentaine de mètres mais qui doivent traverser de la roche dure, une profondeur de forage de 30 m suffit ; pour des puits d'eau de 200 m, 300 m ou plus, ce chiffre de profondeur dépasse déjà les limites.
Le couple de rotation contraint le forage effectif dans les sections de roche dure
Dans le forage en roche dure, le couple de rotation doit vaincre la résistance de coupe du trépan dans la roche et la charge supplémentaire du marteau fond de trou. Le couple de rotation maximal de 3500 N·m indiqué pour le DTH30C correspond aux besoins de forage dans des couches de dureté moyenne à élevée avec un diamètre de 76–280 mm. En ingénierie, les positions de trou sont dispersées et la dureté de la roche varie fortement ; un couple insuffisant se manifestera par une augmentation continue de la résistance à la rotation, des rebonds du trépan et un blocage de l'avancement au fond du trou.
La logique de configuration du couple d'une foreuse de puits d'eau est différente. Pour des profondeurs de 200–500 m, la rotation doit simultanément vaincre le frottement du poids propre du train de tiges, la résistance des parois du trou et la résistance de coupe de la roche ; la valeur de couple est davantage déduite de la profondeur et du diamètre du puits que de la dureté d'une couche rocheuse unique. Lorsque les valeurs de couple des deux types d'équipements semblent proches, elles ne régissent pas la même chose.
La méthode d'évacuation des débris détermine des conditions associées différentes
Le DTH30C utilise le forage à marteau fond de trou, l'air comprimé entraînant simultanément le marteau fond de trou et évacuant les débris ; la consommation d'air de référence dans les données est d'environ 8 m³/min (les données d'origine indiquent 8 m²/min ; cet article l'interprète comme m³/min, unité usuelle du débit d'air comprimé, la confirmation finale devant se faire sur la base des documents techniques officiels). L'équipement essentiel du forage à marteau fond de trou est le compresseur d'air et le marteau fond de trou, non le système de boue.
Les foreuses conventionnelles de puits d'eau utilisent souvent la circulation directe ou inverse de boue dans les couches de recouvrement et les aquifères ; la stabilité des parois, la remontée des débris et la pression dans le trou dépendent toutes du système de boue, avec comme équipements associés la pompe à boue, le bassin à boue et les équipements de contrôle des solides. Les deux types d'équipements ne transportent pas les mêmes matériaux et l'organisation de l'emprise au sol diffère également. Une foreuse de puits d'eau peut passer au marteau fond de trou DTH dans les sections de roche dure, mais la base de l'ensemble du procédé reste la circulation de boue ; une foreuse à marteau fond de trou d'ingénierie comme le DTH30C est organisée dès son entrée sur site autour de l'air comprimé, sans emplacement pour un système de boue.
L'organisation des opérations répond à des événements différents
Le rythme du forage de puits d'eau suit l'ensemble des étapes d'un puits : début du forage, descente du tubage, changement de couche, fin du forage, installation de la pompe, essai de pompage. Le temps de séjour d'un équipement sur un emplacement de puits se compte en jours.

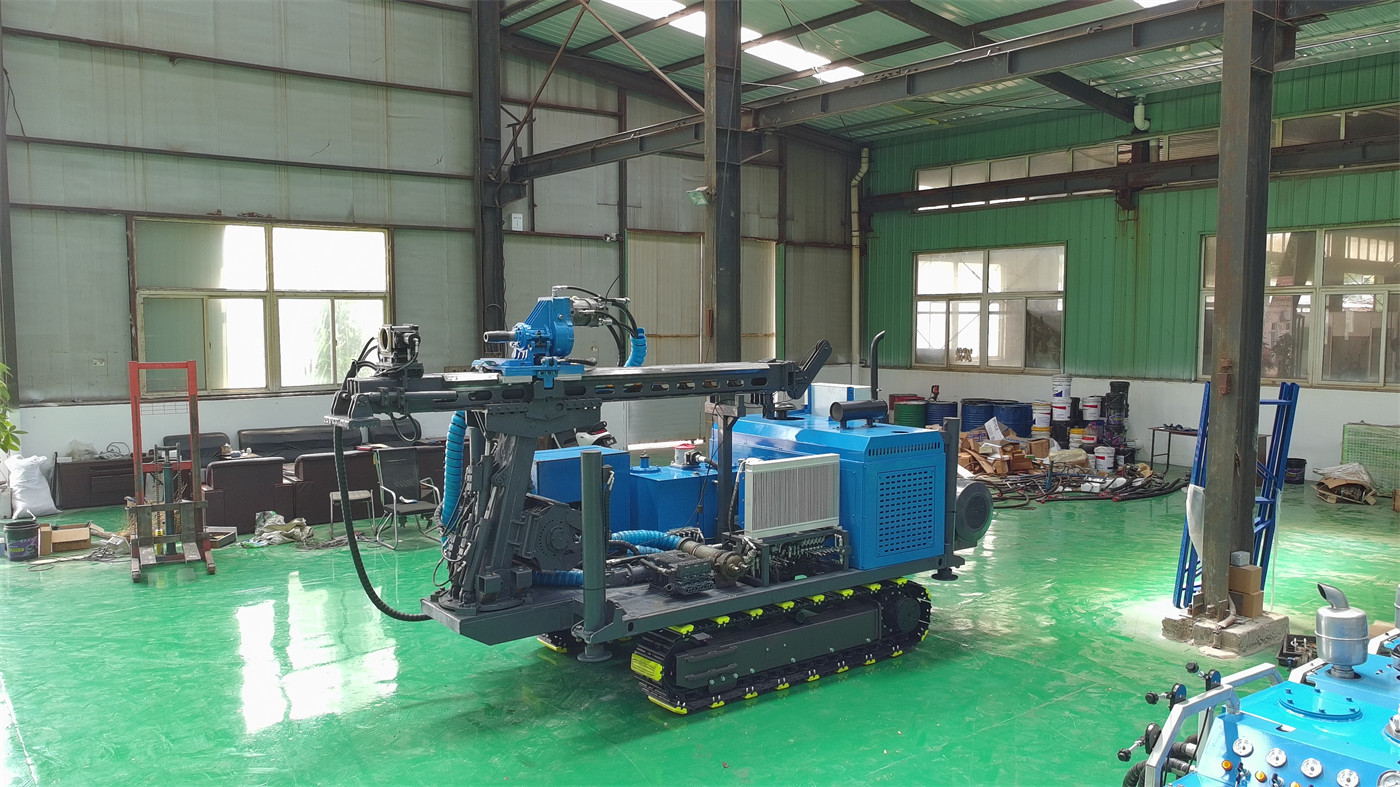

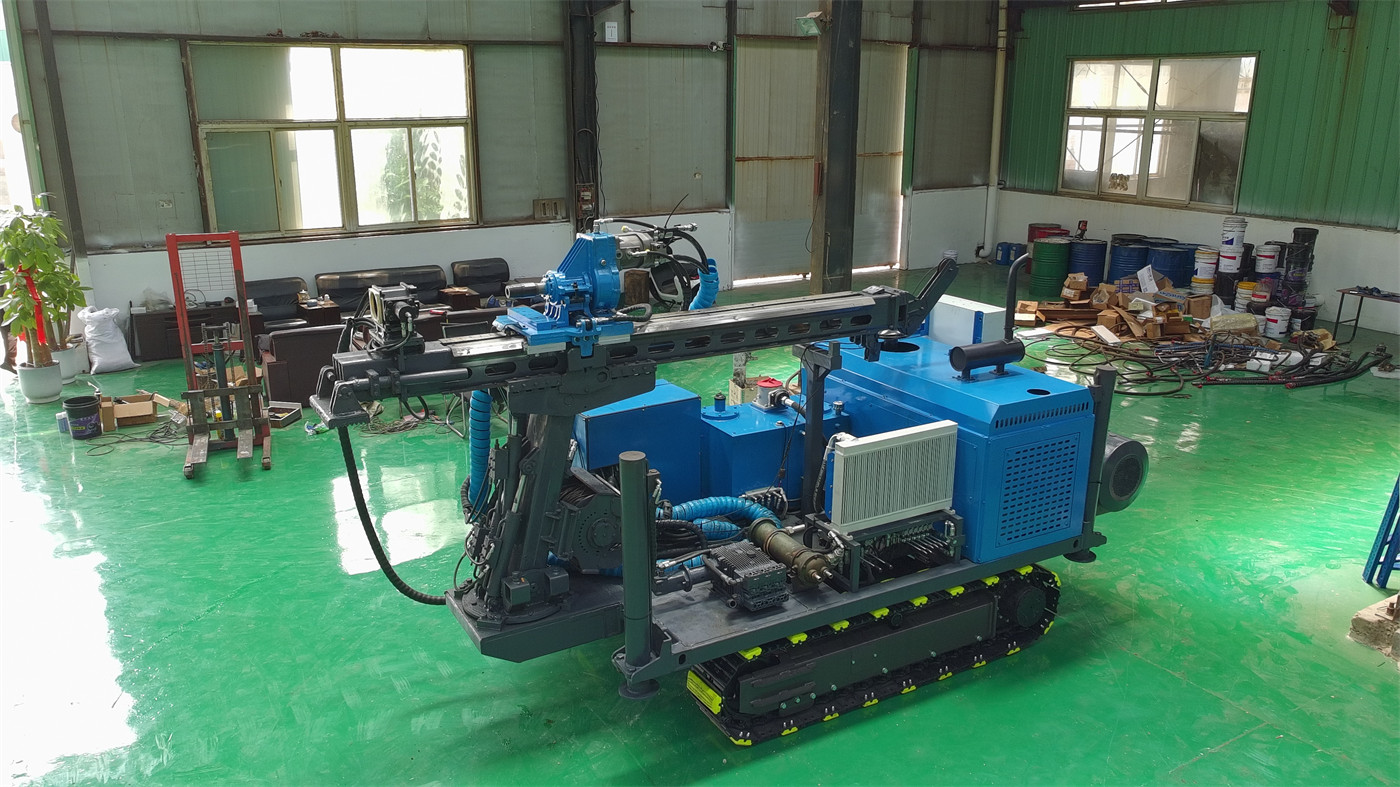

L'organisation des opérations du DTH30C répond à des situations où les positions de trou sont denses et constamment renouvelées. Les données indiquent un angle d'orientation de 18–180°, une fonction de réglage d'inclinaison, une course du chariot de 3,2 m, une course utile de 2,2 m, un châssis à chenilles, des dimensions hors tout d'environ 3200 × 1200 × 1850 mm et un poids total d'environ 2500 kg ; ces configurations convergent vers une opération rapide trou après trou plutôt qu'un long séjour sur un seul puits. L'angle d'orientation de 18–180° correspond aux besoins de posture multi-angles des trous d'ancrage de talus et des trous d'ancrage par câble, les chenilles en caoutchouc protègent les sols durcis sur les chantiers urbains et industriels, et la forme compacte convient aux chantiers étroits.
Les comparer dans un tableau
| Capacité | Orientation pour les trous peu profonds en roche dure d'ingénierie | Orientation pour le forage conventionnel de puits d'eau |
|---|---|---|
| Positionnement en profondeur | Quelques dizaines de mètres au maximum, selon la conception du type de trou | Axé sur la profondeur de l'aquifère cible |
| Plage de diamètres | Globalement utilisable sur toute la profondeur du trou | Large en partie supérieure, resserré en profondeur, ajusté selon le diamètre du tubage de complétion |
| Méthode d'évacuation des débris | Air comprimé entraînant le marteau fond de trou et évacuant les débris | Circulation directe et inverse de boue principalement, passage possible au DTH dans les sections de roche dure |
| Organisation des opérations | Positions de trou denses, changement fréquent de trou | Long séjour sur un seul puits, étapes organisées autour de la complétion |
| Équipements principaux associés | Compresseur d'air, marteau fond de trou, trépan, outils de tubage | Pompe à boue, bassin à boue, tiges de forage, tubes de complétion |
Points de dépassement fréquents lors du mélange des deux types d'équipements
- Utiliser une foreuse à marteau fond de trou d'ingénierie de classe 30 m comme équipement de puits d'eau profond — les données indiquent une profondeur maximale de forage de 30 m pour le DTH30C, inadaptée aux puits d'eau de 200 m, 300 m ou plus.
- Considérer que l'angle d'orientation multi-angles et la mobilité sur chenilles d'une foreuse à marteau fond de trou lui permettent de remplacer une foreuse de puits d'eau sur n'importe quelle position — ses points forts résident dans la posture des trous d'ingénierie et le rythme de changement de trou, non dans les techniques de complétion.
- Transposer directement le chiffre de profondeur de forage d'une foreuse de puits d'eau au contexte des trous d'ingénierie — la profondeur de forage n'est qu'une limite de capacité parmi d'autres d'un équipement de puits d'eau ; le diamètre, l'orientation, le contrôle de posture et la vitesse de changement de trou sont tout aussi importants pour les trous d'ingénierie.
- Interpréter la « vitesse d'avancement de 53 m/min » du forage à marteau fond de trou comme la vitesse de pénétration dans la roche — les données précisent qu'il s'agit de la vitesse de déplacement rapide du mécanisme d'avancement, principalement utilisée pour le retour de la tête motrice, la manipulation des tiges et les mouvements hors forage ; la pénétration réelle dépend de la dureté de la roche, du diamètre du trou, des spécifications du marteau fond de trou, de la capacité du compresseur d'air et de l'usure du trépan.
Si l'objectif de l'opération penche vers les trous peu profonds d'ingénierie, points à confirmer à l'avance
Une fois l'orientation déterminée, le choix du modèle nécessite encore de vérifier plusieurs conditions que les données de la machine ne couvrent pas entièrement :
- La dureté de la roche se situe-t-elle dans la plage f = 8–24 ; en cas de dureté et d'abrasivité plus élevées, les spécifications du marteau fond de trou et du trépan doivent être recalculées.
- L'alimentation en air comprimé peut-elle atteindre de manière stable les quelque 8 m³/min de référence des données, et l'unité de consommation d'air doit en dernier ressort se conformer aux documents techniques officiels.
- La fonction de réglage d'inclinaison ne précise pas de plage d'angle spécifique ; la conception des projets réels doit se baser sur la configuration de production finale et les documents de confirmation technique.
- L'espace de manœuvre pour l'accès au site, la portance du sol, les canalisations souterraines et les bâtiments environnants sont-ils compatibles avec les dimensions hors tout de 3200 × 1200 × 1850 mm et le poids total d'environ 2500 kg.
- La nécessité d'installer un dépoussiéreur ou un système d'abattage des poussières par brumisation d'eau, ainsi que les exigences réglementaires locales en matière de poussière et de bruit sur les chantiers.
Si l'objectif de l'opération penche vers le forage de puits d'eau, la profondeur de forage et la voie technologique du DTH30C sortent de son domaine d'application ; il convient de revenir aux critères de profondeur de forage, de force de levage, de couple, de débit de pompe et de conditions de complétion des foreuses de puits d'eau. Les deux types d'équipements peuvent avoir chacun leur rôle, mais utiliser l'un comme l'autre se heurtera directement aux limites de capacité en matière de profondeur de trou, de complétion ou d'équipements associés.
