DTH30C

⛏️ DTH30C Foreuse hydraulique sur chenilles à marteau fond de trou de 30 mètres

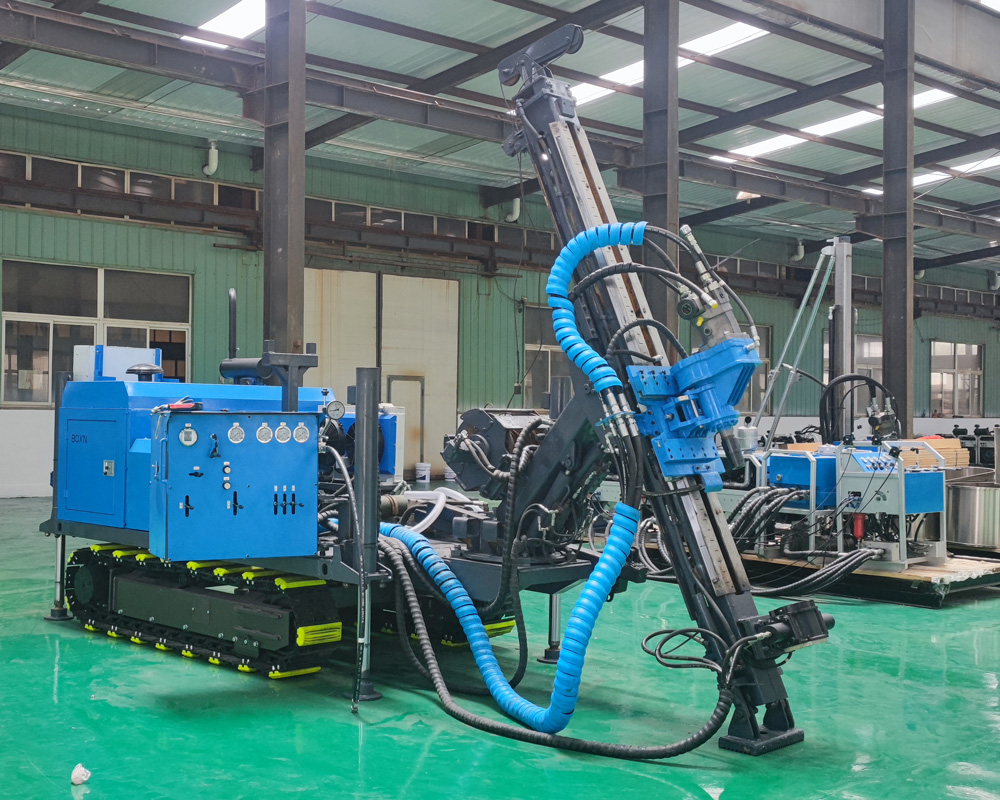

Le DTH30C est une foreuse hydraulique compacte sur chenilles à marteau fond de trou, conçue pour le forage de roches en génie civil, l'ancrage de talus, le pré-forage de fondations et les travaux en carrière. L'équipement atteint une profondeur de forage maximale de 30 m, un diamètre de forage de 76–280 mm et un couple de rotation maximal de 3500 N·m, ce qui le rend adapté aux trous courts et moyennement profonds dans des roches de dureté moyenne à élevée. Son avantage ne réside pas dans sa capacité de forage profond, mais dans sa compacité, sa mobilité sur chenilles, ses capacités de travail multi-angles et son adaptation aux conditions de roche dure en génie civil.

🎯 Une classification 30 mètres plus adaptée aux trous de génie civil qu'aux puits d'eau profonds

Le DTH30C a une profondeur de forage maximale de 30 m, ce qui le rend plus adapté aux projets tels que les trous de boulons d'ancrage de talus, les trous de câbles d'ancrage, les trous de drainage, les avant-trous de fondation, les trous courts en carrière et le pré-forage de pieux courts. Pour la construction de puits d'eau profonds de 200 m, 300 m ou plus, il convient d'utiliser une foreuse à puits d'eau spécialisée ; cette foreuse à marteau fond de trou de classe 30 mètres ne doit pas être utilisée comme équipement pour puits d'eau profonds.

💎 Les roches de dureté moyenne à élevée constituent le principal objet de forage

Les données indiquent une dureté de roche applicable d'environ f = 8–24, adaptée au calcaire, au granit, au grès, au basalte et à d'autres roches de dureté moyenne à élevée. En pratique, le marteau fond de trou et le trépan doivent être choisis en fonction du degré de fracturation de la roche, de son abrasivité et du diamètre de forage. Dans des conditions de roche dure, il est particulièrement important de garantir l'alimentation en air comprimé et la lubrification du marteau fond de trou.

🧱 Travaux d'ancrage et de soutènement de talus

Le DTH30C peut être utilisé pour les trous de boulons d'ancrage, les trous de câbles d'ancrage et les trous de drainage dans les talus routiers, ferroviaires, de fouilles et les structures de soutènement. L'équipement dispose d'un angle d'oscillation de 18–180°, ce qui permet d'ajuster la posture de forage selon la direction des trous conçus. Avant les travaux sur talus, il convient de vérifier la stabilité de la plateforme, les risques de chutes de pierres et les conditions de soutènement, afin d'éviter toute intervention directe de l'équipement sur une pente instable.

🏗️ Pré-forage de fondations et travaux sur sol rocheux dur

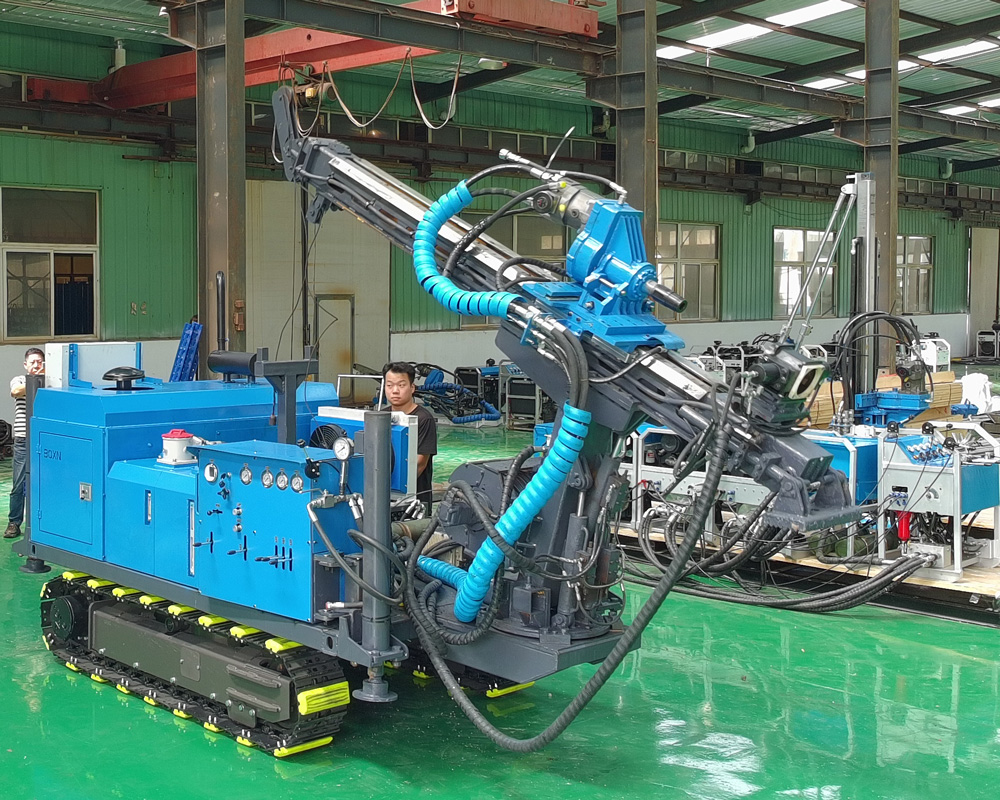

Dans la construction de fondations d'équipements, de pieux de garde-corps, de pieux courts et de fondations sur roche dure, en présence de strates rocheuses intactes, le forage fond de trou peut être utilisé pour former des avant-trous, réduisant ainsi la résistance lors du battage ou de l'installation ultérieure. La course du chariot de 3,2 m et la course utile de 2,2 m conviennent aux travaux avec des tiges de forage moyennes à courtes et des pieux courts, ce qui permet de conserver une machine compacte tout en répondant aux cadences courantes des projets.

⛰️ Carrières et travaux de roche à ciel ouvert

Dans les carrières, les sites d'extraction de pierre et les travaux à ciel ouvert, le DTH30C peut être utilisé pour les trous de gradins, les trous auxiliaires de fragmentation de roche et les trous de génie civil localisés. Par rapport aux grandes foreuses de trous de mine, il est plus adapté aux environnements de travail exigus, peu profonds et nécessitant des ajustements fréquents de la position des trous, en particulier pour les équipes de projets de petite et moyenne taille.

🛣️ Travaux routiers et ferroviaires

Dans les travaux routiers, le renforcement de talus, le drainage, la préparation à l'excavation de roche et les fondations de garde-corps peuvent nécessiter des forages de trous moyennement profonds. Le châssis sur chenilles facilite les déplacements de l'équipement sur de courtes distances le long des pistes de chantier ; sur des terrains avec graviers, sol compacté et légèrement irréguliers, il offre un meilleur avantage d'adhérence que les équipements sur roues ordinaires.

🚜 Les chenilles en caoutchouc réduisent les dommages aux surfaces déjà construites

L'équipement utilise un châssis à chenilles en caoutchouc de type chantier. Par rapport aux équipements de manutention sur roues ordinaires, il offre une meilleure adhérence sur graviers, sol compacté, routes non totalement durcies et terrains accidentés courants. De plus, les chenilles en caoutchouc sont plus respectueuses des revêtements et des sols en béton déjà réalisés, ce qui les rend adaptées aux chantiers urbains et aux zones industrielles.

🔄 Un couple de 3500 N·m pour le forage de roches en trous moyennement profonds

Le couple de rotation maximal de 3500 N·m permet de répondre à la plupart des besoins de forage fond de trou pour des trous de génie civil de 76–280 mm. En pratique, la rotation, l'avancement et la percussion doivent être maintenus en adéquation ; si la résistance à la rotation augmente continuellement, si le retour des débris diminue ou si le trépan saute de manière marquée, il convient d'ajuster les paramètres et de procéder au nettoyage du trou en temps utile.

🚀 Une vitesse d'avancement de 53 m/min principalement pour les mouvements rapides

La valeur de 53 m/min indiquée dans les données correspond à la vitesse de déplacement rapide du mécanisme d'avancement, principalement utilisée pour le retour de la tête motrice, la manipulation des tiges et les mouvements hors forage. Elle ne doit pas être directement interprétée comme la vitesse de pénétration réelle dans la roche. L'efficacité réelle de forage dépend de la dureté de la roche, du diamètre du trou, des spécifications du marteau fond de trou, de la capacité du compresseur d'air et de l'usure du trépan.

📐 Le travail multi-angles améliore l'adaptabilité aux talus et aux forages latéraux

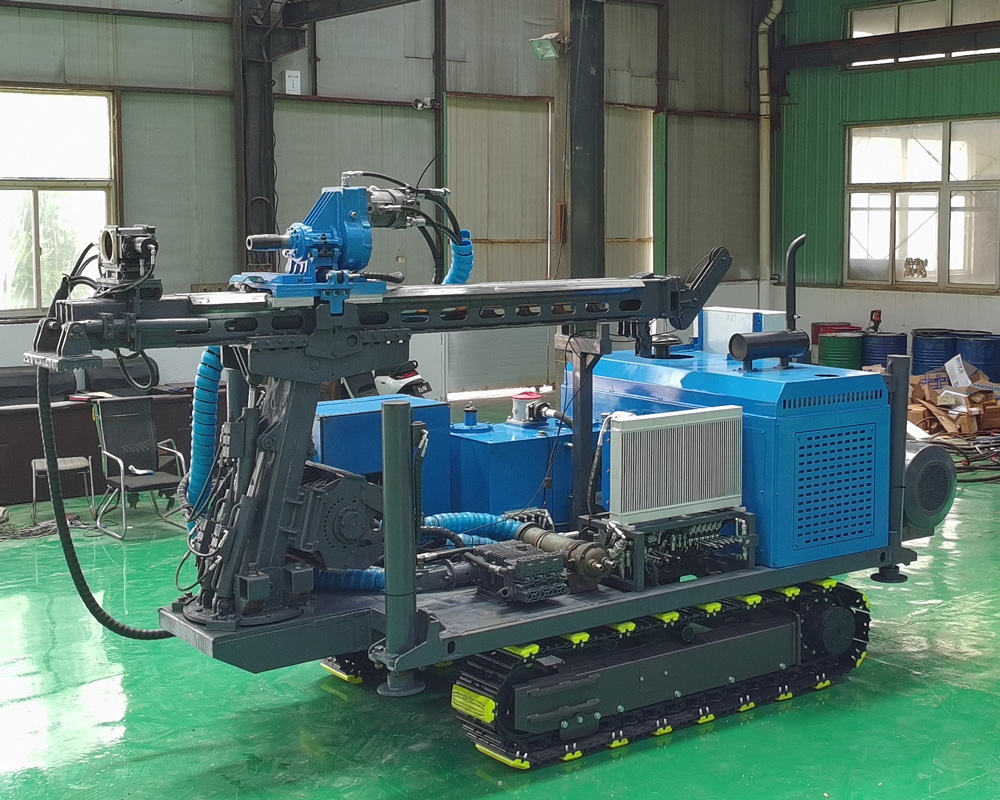

L'équipement dispose d'une plage d'oscillation de 18–180° et d'une fonction de réglage de l'inclinaison, ce qui permet de réaliser des trous verticaux, inclinés et certains trous latéraux. Les données d'origine ne précisent pas la plage d'inclinaison exacte ; par conséquent, lors de la conception d'un projet réel, il convient de se référer à la configuration de production finale et aux documents de confirmation technique de l'équipement.

💨 L'adéquation du compresseur d'air détermine l'efficacité du marteau fond de trou

Le forage fond de trou repose sur l'air comprimé pour entraîner le marteau fond de trou et évacuer les débris. La consommation d'air de référence indiquée dans les données est d'environ 8 m³/min, mais le tableau d'origine indique en réalité 8 m²/min. Dans cet article, elle est interprétée comme 8 m³/min selon l'unité courante de débit d'air comprimé, et une note est conservée dans le tableau des paramètres ; en définitive, il convient de se référer aux documents techniques officiels.

🌬️ Le dépoussiérage et l'abattage des poussières par brumisation améliorent l'environnement de travail

Le forage DTH génère une expulsion d'air à grande vitesse et une grande quantité de poussière de roche, particulièrement visible dans les roches dures sèches. Selon le projet, un dépoussiéreur ou un système d'abattage des poussières par brumisation peut être installé pour réduire la dispersion des poussières, et des lunettes de protection, des masques anti-poussière et des protections auditives doivent être prévus conformément aux normes de chantier locales.

🌦️ Travaux dans les roches altérées et les terrains mixtes

Les roches altérées, les couches mixtes sol-roche et les couches de couverture meubles supérieures sont sujettes à l'instabilité des parois de trou. Dans ces terrains, il convient de réduire la vitesse d'avancement et, si nécessaire, d'utiliser des tubages, des outils de forage de démarrage ou d'autres méthodes de stabilisation de la partie supérieure. Après être entré dans la roche intacte, les paramètres du marteau fond de trou et du trépan sont ajustés en fonction de la dureté.

🧩 Dans les roches fracturées, il faut surtout éviter le coincement et l'effondrement du trou

Dans les fissures et les zones fracturées, des chutes de blocs, des fuites d'air et des coincements de tige peuvent se produire. Pendant les travaux, il convient de réduire l'avancement trop rapide, de maintenir un nettoyage continu du trou et d'utiliser des tubages selon l'état des parois. Si la pression du circuit d'air haute pression est anormale ou si le retour des débris s'interrompt brusquement, il faut d'abord arrêter le forage et vérifier, sans continuer à avancer de force.

🏭 Zones industrielles et points de chantier exigus

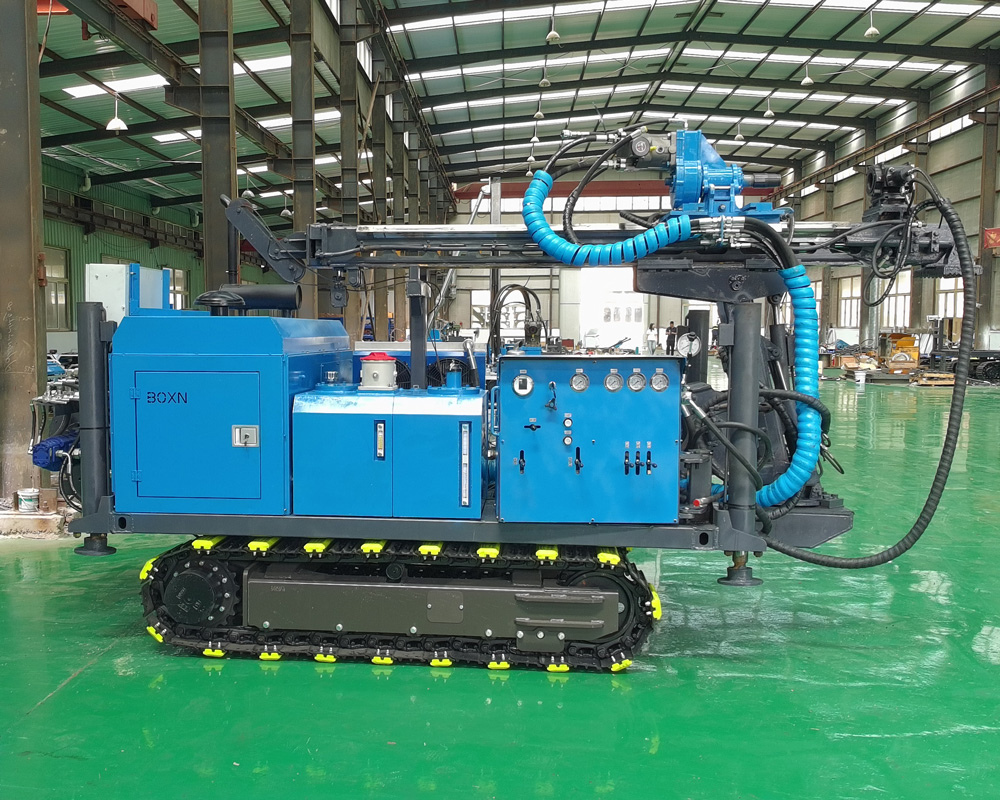

Les dimensions hors tout de la machine sont d'environ 3200 × 1200 × 1850 mm, avec une largeur d'environ 1,2 m, ce qui la rend adaptée à certaines zones industrielles, chantiers clôturés et passages de chantier étroits. Avant d'entrer sur le point de chantier, il convient de vérifier l'espace de braquage, la portance du sol, les canalisations souterraines et les bâtiments environnants afin d'éviter toute interférence pendant les travaux.

⚖️ Un poids total de 2500 kg alliant mobilité et stabilité

Le poids total de la machine est d'environ 2500 kg. Par rapport aux grands équipements fond de trou, elle est plus facile à transporter et à charger/décharger, et convient également aux déplacements fréquents sur le chantier. Lors du transport, il convient de choisir un véhicule adapté à la charge et des points de fixation ; les rampes de chargement/déchargement doivent avoir une capacité portante suffisante et éviter tout glissement latéral des chenilles pendant la montée ou la descente.

🧰 Systèmes d'accompagnement courants

La configuration complète de chantier peut comprendre un marteau fond de trou, un trépan, des tiges de forage, des outils de tubage, un compresseur d'air, des tuyaux d'air haute pression, un lubrificateur, un dépoussiéreur ou un dispositif d'abattage des poussières par brumisation. Pour le battage de pieux courts ou le pré-forage de fondations spécifiques, des accessoires de battage ou de pré-forage appropriés peuvent être choisis selon le projet.

⚠️ Précautions de sécurité et de maintenance

Avant le début des travaux, il convient de vérifier les chenilles, le mât, les conduites hydrauliques, les raccords de tiges de forage et les tuyaux d'air haute pression ; de confirmer la sécurité des canalisations souterraines, des structures environnantes et de la plateforme de travail ; pendant le forage, le personnel ne doit pas pénétrer dans la zone des tiges en rotation, de l'échappement haute pression et des mouvements du mât ; à la fin de chaque journée de travail, il convient de nettoyer le chariot et de vérifier les fuites hydrauliques, l'usure du trépan et la lubrification du marteau fond de trou.

📌 Remarques sur les données techniques

Dans les données d'origine, la « consommation d'air » est indiquée comme 8 m²/min, ce qui, selon l'expression courante en ingénierie, correspond plus probablement à 8 m³/min ; de plus, l'« inclinaison » mentionne seulement une fonction de réglage sans donner de plage de valeurs spécifique. Cet article ne complète pas les données manquantes ; en définitive, il convient de se référer à la configuration de production officielle et aux documents de confirmation technique.

En raison des différences de dureté réelle de la roche, de diamètre de forage, de spécifications du marteau fond de trou, de capacité du compresseur d'air et de méthode d'utilisation, l'efficacité de forage et les résultats de construction finaux doivent être évalués en fonction des conditions réelles du site.
