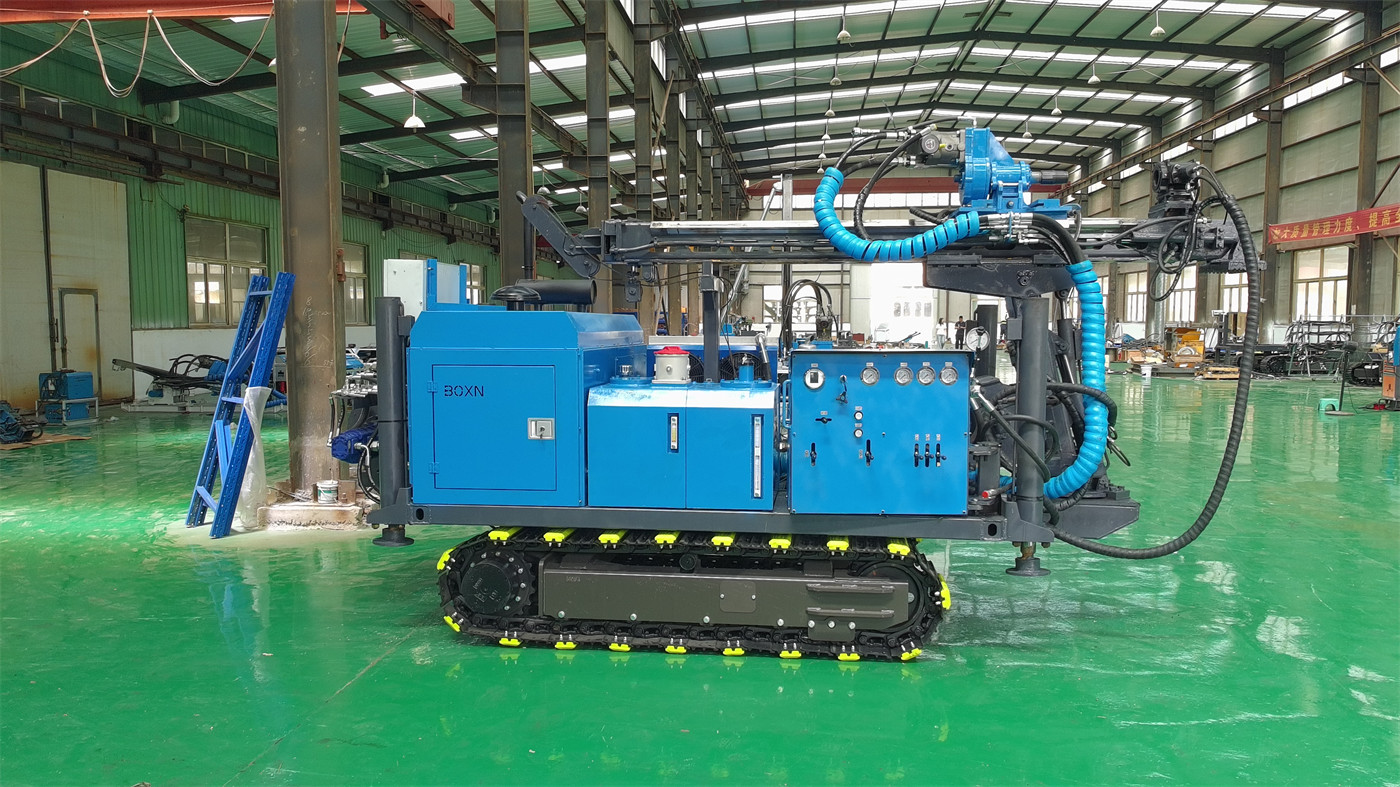

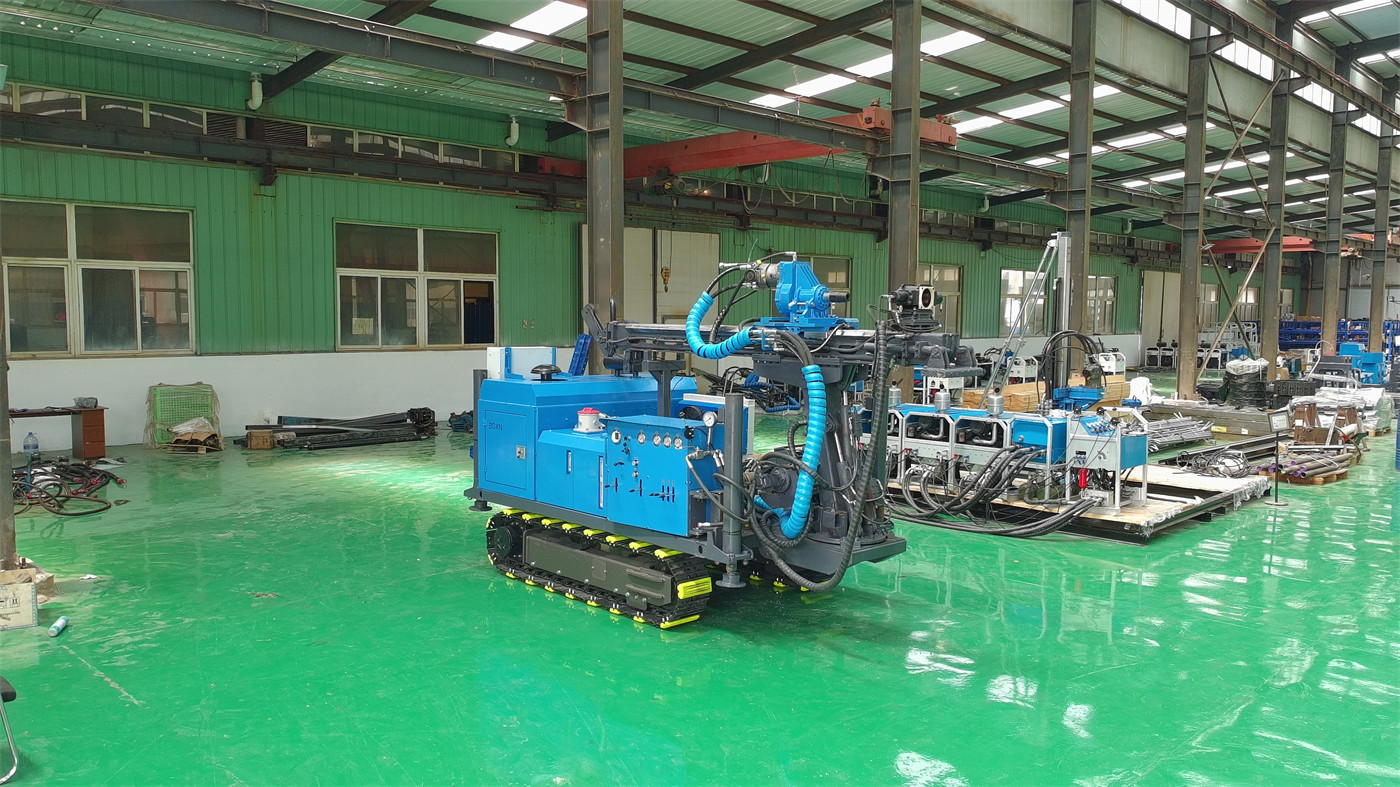

Dans le contexte des travaux, le foreur DTH évoque d'abord l'ancrage de talus, ce qui tient à l'ordre de présentation de la fiche produit du DTH30C : les trous pour barres d'ancrage et câbles d'ancrage figurent en première ligne des usages typiques. Mais la même fiche liste ensuite, après l'ancrage, trois autres usages : le préforage de fondations, les carrières et les travaux routiers. Pris séparément, ces trois usages partagent la même machine mais imposent chacun des exigences différentes sur les paramètres : le préforage de fondations s'intéresse à la profondeur du trou et à l'enchaînement avec les opérations suivantes, les carrières à la dureté de la roche et à la fréquence de repositionnement des trous, les travaux routiers aux déplacements et aux conditions du site.
Cet article ne reprend pas les descriptions existantes de l'ancrage de talus ; il traite uniquement une question de périmètre : parmi ces trois usages du DTH30C, quelles conditions sont déjà documentées et lesquelles ne le sont pas et doivent être confirmées au cas par cas selon le projet.
Commençons par les valeurs de capacité de la machine elle-même
Avant de discuter du domaine d'application, il faut lister clairement les contraintes. Voici les valeurs directement liées aux usages, issues de la documentation du site :
| Paramètre | Valeur documentée |
|---|---|
| Profondeur de forage maximale | 30 m |
| Diamètre de forage | 76–280 mm |
| Dureté de roche applicable | Moyenne à élevée, environ f=8–24 |
| Couple de rotation maximal | 3500 N·m |
| Consommation d'air de référence | Environ 8 m³/min (mention d'origine : 8 m²/min) |
| Course du mât / course utile | 3,2 m / 2,2 m |
| Hauteur de battage | 2,2 m |
| Angle d'oscillation / réglage d'inclinaison | 18–180°, fonction de réglage d'inclinaison présente, plage d'angle non précisée |
| Poids total / dimensions | 2500 kg / 3200 × 1200 × 1850 mm |
Ces valeurs constituent le point de départ pour évaluer l'adéquation. Il faut préciser que la documentation indique également que l'efficacité de forage réelle dépend de la dureté de la roche, du diamètre du trou, des spécifications du marteau fond-de-trou, de la capacité du compresseur d'air et de l'usure du trépan ; ce qui suit concerne donc la validité des conditions, non les niveaux d'efficacité.
Préforage de fondations : les contraintes portent sur la profondeur du trou et les opérations suivantes
La documentation décrit le préforage de fondations comme suit : dans les travaux de fondations d'équipements, de pieux de glissière, de pieux courts et de fondations sur roche dure, lorsqu'on rencontre une couche rocheuse intacte, on peut d'abord réaliser un forage DTH pour former un avant-trou et réduire la résistance au battage ou à l'installation ultérieure. La course du mât de 3,2 m et la course utile de 2,2 m conviennent aux travaux avec tiges de forage moyennes à courtes et pieux courts.
Deux niveaux de contraintes doivent être distingués ici.
Le premier niveau est la profondeur. La profondeur maximale de forage de 30 m est la limite de la machine, mais la profondeur réelle des trous en préforage de fondations est souvent déterminée par le type de pieu ou la conception de la fondation. La documentation ne donne pas de plage de profondeur recommandée pour le préforage de fondations ; il faut donc évaluer quelle plage de profondeur est la plus avantageuse en fonction du type de pieu concerné, sans extrapoler directement à partir de la limite de 30 m.
Le deuxième niveau est la correspondance entre diamètre de forage et type de pieu. La plage de 76–280 mm donnée par la documentation est celle des diamètres que la machine peut forer, mais le diamètre de l'avant-trou doit servir au battage ou à l'installation ultérieure : c'est une donnée d'entrée de conception, non un critère de choix de machine. La hauteur de battage indiquée est de 2,2 m, ce qui correspond à la course utile et peut servir de référence pour l'enchaînement entre préforage et opérations suivantes, sans que cela signifie que tous les types de pieux conviennent.
Carrières : dureté de la roche et fréquence de repositionnement des trous, deux axes principaux
La documentation indique que cette machine peut être utilisée en carrière, en carrière de pierre et en travaux à ciel ouvert pour les trous de gradins, les trous auxiliaires de fragmentation et les trous ponctuels, et précise qu'elle convient particulièrement aux environnements exigus, aux forages peu profonds et aux chantiers nécessitant des repositionnements fréquents des trous, notamment pour les équipes de travaux de petite et moyenne taille.
La mention « dureté moyenne à élevée, environ f=8–24 » est plus déterminante en carrière que pour l'ancrage de talus. Le calcaire, le granite, le grès et le basalte cités dans la documentation tombent dans cette plage, mais le degré d'intégrité et l'abrasivité d'une même roche varient considérablement. La documentation précise à ce sujet : en pratique, il convient de choisir le marteau fond-de-trou et le trépan en fonction du degré d'intégrité de la roche, de son abrasivité et du diamètre de forage ; en roche dure, il faut particulièrement garantir l'alimentation en air comprimé et la lubrification du marteau fond-de-trou. Autrement dit, la valeur f ne délimite que les grandes catégories ; la documentation ne fournit pas de tableau de correspondance pour le choix précis du marteau et du trépan, ce qui relève d'une confirmation au cas par cas.
La capacité correspondant au « repositionnement fréquent des trous » repose principalement sur le châssis chenillé et les dimensions de la machine. Avec un poids total de 2500 kg et une largeur d'environ 1,2 m, la documentation indique qu'elle convient à certains sites industriels, chantiers à l'intérieur de clôtures et passages étroits, mais il faut encore vérifier avant d'entrer sur le site l'espace de braquage, la portance du sol, les canalisations enterrées et les bâtiments environnants. Ce sont des conditions de site, non des paramètres de la machine, et la documentation les liste comme points à vérifier avant l'accès au chantier.
Travaux routiers : la mobilité sur chenilles offre une capacité de déplacement sur courte distance
La description des travaux routiers dans la documentation inclut le renforcement de talus, les trous de drainage, la préparation à l'excavation de roche et les fondations de glissières. Le châssis chenillé facilite les déplacements de la machine sur de courtes distances le long des pistes de chantier et offre une meilleure adhérence qu'un engin sur roues sur gravier, sol compacté et terrains légèrement irréguliers ; les chenilles en caoutchouc sont plus respectueuses des revêtements achevés et des sols en béton, ce qui convient aux chantiers urbains et aux zones industrielles.
Il faut ici distinguer deux choses. Les chenilles en caoutchouc réduisent les dommages aux chaussées achevées, mais cela ne signifie pas que la machine peut rouler directement sur n'importe quelle surface ; la vitesse de déplacement indiquée est de 5–10 km/h et les sols adaptés sont précisés comme sol compacté, chemin de gravier, piste de chantier et terrains généralement irréguliers. Autrement dit, ces types de sol constituent la limite des conditions de déplacement de cette machine ; les sols hors de cette description (par exemple boue molle, gros blocs de pierre instables) ne sont pas traités dans la documentation.
Une contrainte commune aux trois usages : diamètre de forage et dureté de la roche
La plage de diamètre de 76–280 mm et la plage de dureté f=8–24 sont les limites communes à ces trois usages. En les considérant ensemble, on rencontre une question à laquelle la documentation ne répond pas directement : lorsque le diamètre de forage approche de la limite supérieure et que la dureté de la roche approche également de la limite supérieure, le couple de rotation de 3500 N·m et la consommation d'air de référence d'environ 8 m³/min restent-ils adaptés ?
La documentation indique à propos du couple : il peut satisfaire la plupart des besoins de forage DTH pour trous d'ouvrage de 76–280 mm ; en pratique, rotation, poussée et percussion doivent rester coordonnées ; si la résistance à la rotation augmente durablement, si le volume de remontée de cuttings diminue ou si le trépan saute de manière marquée, il faut ajuster les paramètres et procéder au curage du trou. Ce passage donne une orientation de jugement, non un tableau de correspondance. L'adéquation dépend des spécifications du marteau fond-de-trou et de la capacité du compresseur d'air, deux éléments listés comme options d'équipement dans la documentation, sans modèles précis.
Le compresseur d'air : une mention à confirmer dans la documentation
Le forage DTH utilise l'air comprimé pour entraîner le marteau fond-de-trou et évacuer les cuttings ; la consommation d'air détermine donc directement le bon fonctionnement du marteau. La consommation d'air de référence est indiquée comme environ 8 m³/min, mais le tableau d'origine porte en réalité la mention 8 m²/min ; notre site l'interprète comme m³/min selon l'unité usuelle du débit d'air comprimé, en précisant qu'il convient de confirmer avec la documentation technique officielle.
C'est un point que cet article ne peut pas résoudre à la place du lecteur. Comme cette valeur conditionne directement le choix du compresseur d'air, il faut, lors de la demande de prix ou de la validation technique du projet, isoler l'unité et la valeur de la consommation d'air pour les faire vérifier auprès du fabricant, plutôt que de les reprendre telles quelles.
Conditions de site et de transport : les limites réelles correspondant à 2500 kg
Avec un poids total d'environ 2500 kg, la machine est plus facile à transporter et à charger/décharger que les gros équipements DTH, et convient aux déplacements fréquents sur chantier. La documentation donne aussi des consignes de transport : choisir un véhicule et des points d'arrimage adaptés à la charge, s'assurer que les rampes de chargement ont une portance suffisante et éviter tout ripage des chenilles lors des manœuvres.
La largeur d'environ 1,2 m dans les dimensions 3200 × 1200 × 1850 mm est la référence directe pour déterminer si la machine peut passer par les passages d'usine et les entrées de clôture. Mais la possibilité de passage ne dépend pas seulement de la largeur : il faut aussi considérer le rayon de braquage, la portance du sol et le gabarit en hauteur, pour lesquels la documentation ne fournit pas de valeurs.
Quelques limites déjà documentées et relevant du périmètre de cet article
- La profondeur maximale de forage de 30 m en fait davantage un équipement pour trous d'ouvrage qu'un équipement pour puits d'eau profonds ; la documentation précise explicitement que les puits d'eau de plus de 200 m et 300 m doivent utiliser des foreuses à puits d'eau spécialisées.
- La fonction de réglage d'inclinaison est indiquée comme présente, mais la plage d'angle précise n'est pas donnée ; en conception, il faut se référer à la configuration de production finale et aux documents de validation technique.
- Les roches altérées, les couches mixtes sol-roche et les couches de couverture meubles supérieures peuvent provoquer une instabilité de la paroi du trou ; la documentation recommande de réduire la vitesse de poussée et, si nécessaire, d'utiliser des tubages, des outils de forage de démarrage ou d'autres méthodes de stabilisation en partie supérieure.
- Les fissures et zones broyées peuvent provoquer des chutes de blocs, des fuites d'air et des coincements ; la documentation recommande de réduire une poussée trop rapide, de maintenir un curage continu et, en cas d'anomalie de pression du circuit d'air haute pression ou d'interruption soudaine de la remontée de cuttings, d'arrêter le forage pour vérifier.
- La vitesse de poussée de 53 m/min correspond à la vitesse de déplacement rapide du mécanisme de poussée, utilisée pour le retour de la tête motrice, la manipulation des tiges et les mouvements hors forage ; elle ne doit pas être comprise directement comme une vitesse d'avancement dans la roche.
Questions auxquelles cet article ne peut pas répondre
Premièrement, les valeurs d'efficacité. La documentation ne donne aucune efficacité d'avancement selon les formations, ni de données comparatives pour différents diamètres de forage ou différentes spécifications de marteau fond-de-trou ; cet article ne fait donc aucune supposition.
Deuxièmement, les modèles d'équipements associés. Marteau fond-de-trou, trépan, tiges de forage, outils de tubage, compresseur d'air, conduites d'air haute pression, lubrificateur d'air, dépoussiéreur ou dispositif d'abattage par brumisation sont tous listés comme options dans la documentation, sans spécifications précises ; il est donc impossible de proposer une combinaison déterminée pour une formation donnée.
Troisièmement, l'unité de consommation d'air. Comme indiqué plus haut, ce point doit être confirmé par la documentation technique officielle avant d'être utilisé pour le choix du compresseur d'air.
Après avoir écarté ces trois points, ce qui est certain est que, pour les trois usages du DTH30C en dehors de l'ancrage de talus, l'adéquation est déterminée conjointement par le diamètre de forage, la dureté de la roche, la capacité du compresseur d'air et les conditions du site, et non par le seul chiffre de 30 m.
