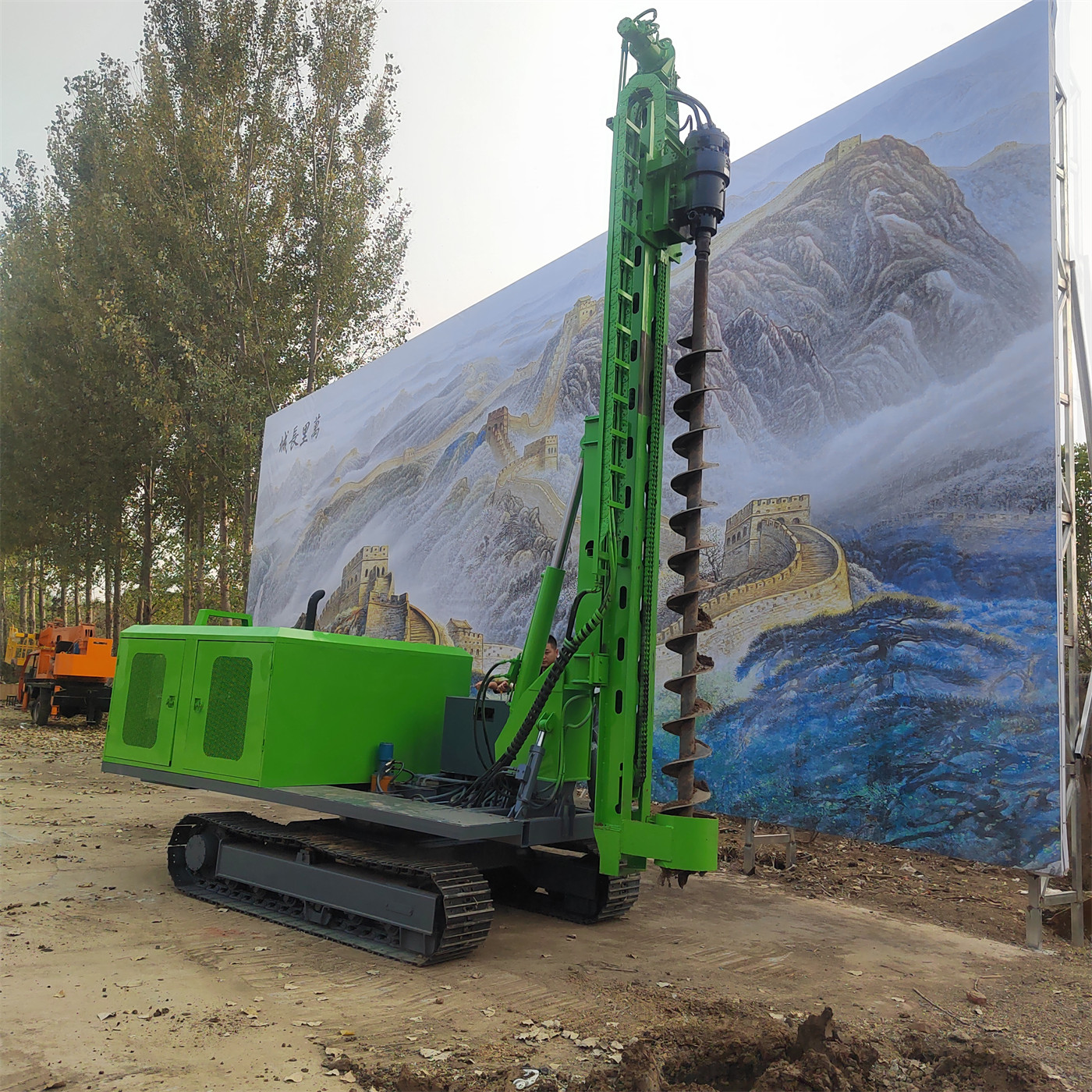

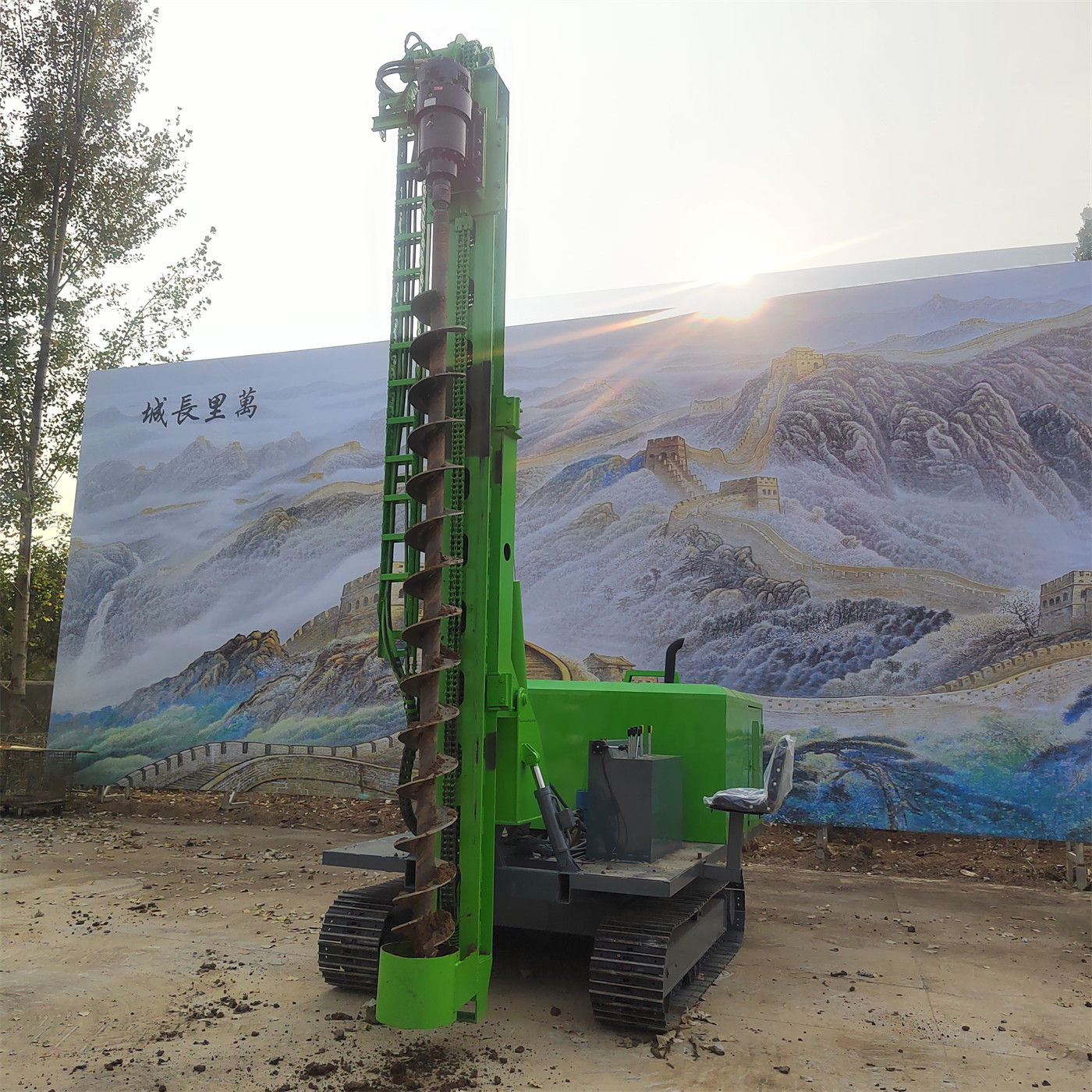

Dans la fiche technique du PV390H, la dimension d'extension de hauteur des chenilles est indiquée comme 1200 mm, avec une description fonctionnelle : « la hauteur des chenilles peut être ajustée selon la pente ». Cette phrase peut être facilement interprétée comme une autorisation générale de terrain : tant que les chenilles peuvent être surélevées, montagnes, collines et pentes sont praticables. La fiche technique elle-même ne dit pas cela. Le même document, après avoir décrit les jambes hautes et basses, ajoute une restriction : la fonction de jambes hautes et basses améliore l'adaptabilité aux pentes, mais ne remplace pas la plateforme de travail sécurisée ni l'évaluation de la portance du sol. C'est en associant cette phrase aux 1200 mm que l'on obtient la signification complète de cette fonction : elle résout les problèmes de posture liés aux dénivelés, le reste des problèmes de terrain restant inchangé.
Le réglage de 1200 mm concerne la posture, pas le terrain
Pour déterminer ce que gère la hauteur de chenilles réglable, il faut d'abord voir ce qu'elle modifie. Lorsqu'un équipement travaille sur un terrain inégal, l'obstacle direct est la différence de hauteur d'appui entre les chenilles gauche et droite, ce qui incline le châssis et rend difficile l'alignement du mât sur la position de forage. La solution du PV390H consiste à rendre la hauteur des chenilles extensible, avec une extension de 1200 mm, permettant aux deux chenilles de trouver chacune leur position sur la pente et à la machine d'obtenir une posture de travail relativement stable. Elle ajuste la configuration de l'équipement lui-même.
Les conditions de terrain sont d'une autre nature : le sol peut-il supporter la charge, la pente peut-elle glisser, l'équipement peut-il accéder, les positions de forage sont-elles dense. Ces conditions ne changent pas parce que les chenilles sont surélevées ou abaissées. La fiche technique distingue clairement ces deux types de problèmes : le réglage de posture relève des jambes hautes et basses, la sécurité du terrain relève de l'évaluation sur site.
Le même document contient plusieurs paramètres liés à la posture, à comprendre ensemble : l'inclinaison du mât de 120°, le bras oscillant latéral à double vérin, la compensation d'extension de 450 mm. Leurs rôles ne se recouvrent pas : la hauteur de chenilles gère le dénivelé gauche-droite de la machine, l'inclinaison gère l'angle de forage, le bras oscillant gère l'alignement latéral, la compensation d'extension gère le réglage avant-arrière. Aucun de ces éléments ne peut à lui seul déterminer que la machine convient à tous les terrains.
Conditions à confirmer telles quelles
Portance du sol et stabilité de la pente
La fiche technique indique clairement que les jambes hautes et basses ne remplacent pas l'évaluation de la portance du sol. Cela signifie concrètement qu'avant l'entrée sur site, il faut encore déterminer si le sol peut supporter le poids de la machine et les vibrations de forage, et si la couche de sol meuble et les dépôts sur la pente conservent leur adhérence après la pluie. Le document mentionne également, à propos des couches de sol, que le lœss en pente peut voir son adhérence diminuer et présenter un risque de glissement après la pluie ; il faut alors surveiller à la fois la qualité du forage et l'état d'appui des chenilles. Ce type d'évaluation est indépendant du réglage de hauteur de chenilles.
Centre de gravité de la machine et amplitude de réglage unilatéral
La fiche technique donne une limite explicite dans les consignes d'utilisation : lors de l'utilisation de la fonction de jambes hautes et basses, éviter un réglage unilatéral excessif qui déplacerait le centre de gravité de la machine ; redoubler de prudence en travail sur pente transversale ; avant de régler la hauteur des chenilles, s'assurer que la machine est à basse vitesse ou arrêtée, et observer les personnes et obstacles environnants. Ces consignes ne sont pas de simples précautions d'usage, mais les limites d'utilisation de la valeur de 1200 mm — la plage réglable ne signifie pas que toutes les combinaisons sont sûres.
Conditions de circulation et de déplacement
Les dimensions de la machine indiquées sont de 5200 × 2300 × 2800 mm, avec une largeur de patin de chenille de 300 mm. L'équipement est destiné aux chemins de terre, pelouses, graviers et pentes générales. Pour les pentes humides, les sols meubles et les zones à forte pente transversale, la recommandation est de réduire la vitesse et de surveiller le risque de renversement. Le réglage de hauteur de chenilles ne modifie pas les dimensions extérieures de la machine ; la circulation dans les zones exiguës et sur les pistes de chantier reste à évaluer selon les dimensions d'origine.
Conditions supplémentaires pour les pentes plus raides
La fiche technique mentionne qu'avec l'ajout d'un treuil, l'équipement peut être utilisé sur des pentes plus raides, en précisant qu'avant utilisation, il faut vérifier la fiabilité des points d'ancrage, du câble et de la direction de traction, et que le treuil ne remplace pas les voies d'accès et plateformes de travail nécessaires. Autrement dit, face à des pentes plus importantes, la fiche propose une configuration supplémentaire, et non une extension directe de la plage de réglage de hauteur de chenilles.
Les positions de forage doivent aussi être vérifiées séparément
Parmi les problèmes de terrain, il y a aussi une dimension liée aux positions de forage, souvent attribuée à tort à la hauteur de chenilles. Que la machine puisse se stabiliser ne signifie pas que l'outil de forage peut atteindre chaque position conçue. Les mécanismes de réglage latéral et avant-arrière du PV390H sont le bras oscillant à double vérin et la compensation d'extension de 450 mm ; si le décalage entre la position de forage et la position d'arrêt du châssis dépasse cette plage de réglage, il faut généralement déplacer le châssis pour réaligner. Cela relève de l'organisation des déplacements et de l'alignement des forages, et le réglage de hauteur de chenilles n'y contribue pas.
Inversement, dans les zones photovoltaïques de montagne où les positions de forage sont denses et les dénivelés fréquents, les jambes hautes et basses, associées au bras oscillant, à l'inclinaison et à la compensation d'extension, réduisent le nombre de nivellements répétés et de déplacements du châssis. C'est là la valeur de cette fonction, mais elle s'applique aux « dénivelés et alignement de forage », et non comme solution universelle à tous les obstacles de terrain.
Comment délimiter : un tableau comparatif
| Problème de terrain | Effet du réglage de hauteur de chenilles de 1200 mm | À confirmer séparément |
|---|---|---|
| Dénivelé gauche-droite sur pente | Réglage de la hauteur des deux chenilles pour obtenir une posture de travail | Amplitude de réglage unilatéral et centre de gravité de la machine |
| Angle de pente | Association avec l'inclinaison du mât de 120° pour ajuster la posture de forage | La pente dépasse-t-elle la plage de travail de l'équipement |
| Portance du sol | Ne modifie pas la pression au sol | Évaluation de la portance du sol |
| Glissement sur pente, sol meuble | Ne modifie pas l'adhérence des chenilles | État d'appui et risque de glissement après la pluie |
| Décalage de position de forage | Ne gère pas l'alignement latéral et avant-arrière | Plage de réglage de la compensation d'extension de 450 mm et du bras oscillant |
| Circulation sur site | Ne modifie pas les dimensions extérieures de la machine | Largeur de voie, rayon de braquage, conditions des pistes |
| Pentes plus raides | Possibilité d'ajouter un treuil pour la traction auxiliaire | Points d'ancrage, câble et direction de traction |
Comment utiliser cette fonction dans un projet
Dans l'ordre de vérification, la démarche la plus pratique consiste d'abord à évaluer si le terrain peut supporter la charge et permettre la circulation, puis à déterminer si la pente entre dans les conditions de travail de l'équipement, ensuite à vérifier si la disposition des forages peut être alignée dans la plage du bras oscillant et de la compensation d'extension, et enfin à utiliser le réglage de hauteur de chenilles pour compenser les dénivelés mesurés sur site. La phrase clé de cet ordre figure après la description des jambes hautes et basses : aucune capacité de pente ne remplace le jugement de sécurité sur site.
Certaines conditions ne sont pas conclues dans nos documents et nécessitent un retour au niveau du projet ou une confirmation auprès du fabricant. Notamment : la définition des pentes et conditions d'appui utilisables sur des sols de pente à forte teneur en eau ; les restrictions de travail par temps de pluie ou après des pluies continues ; la différence maximale de réglage autorisée entre les deux chenilles selon les pentes ; et l'applicabilité à d'autres types de terrain que les chemins de terre, pelouses et graviers. Ces éléments dépassent la portée des paramètres publics du PV390H et ne font l'objet d'aucune supposition dans cet article.
