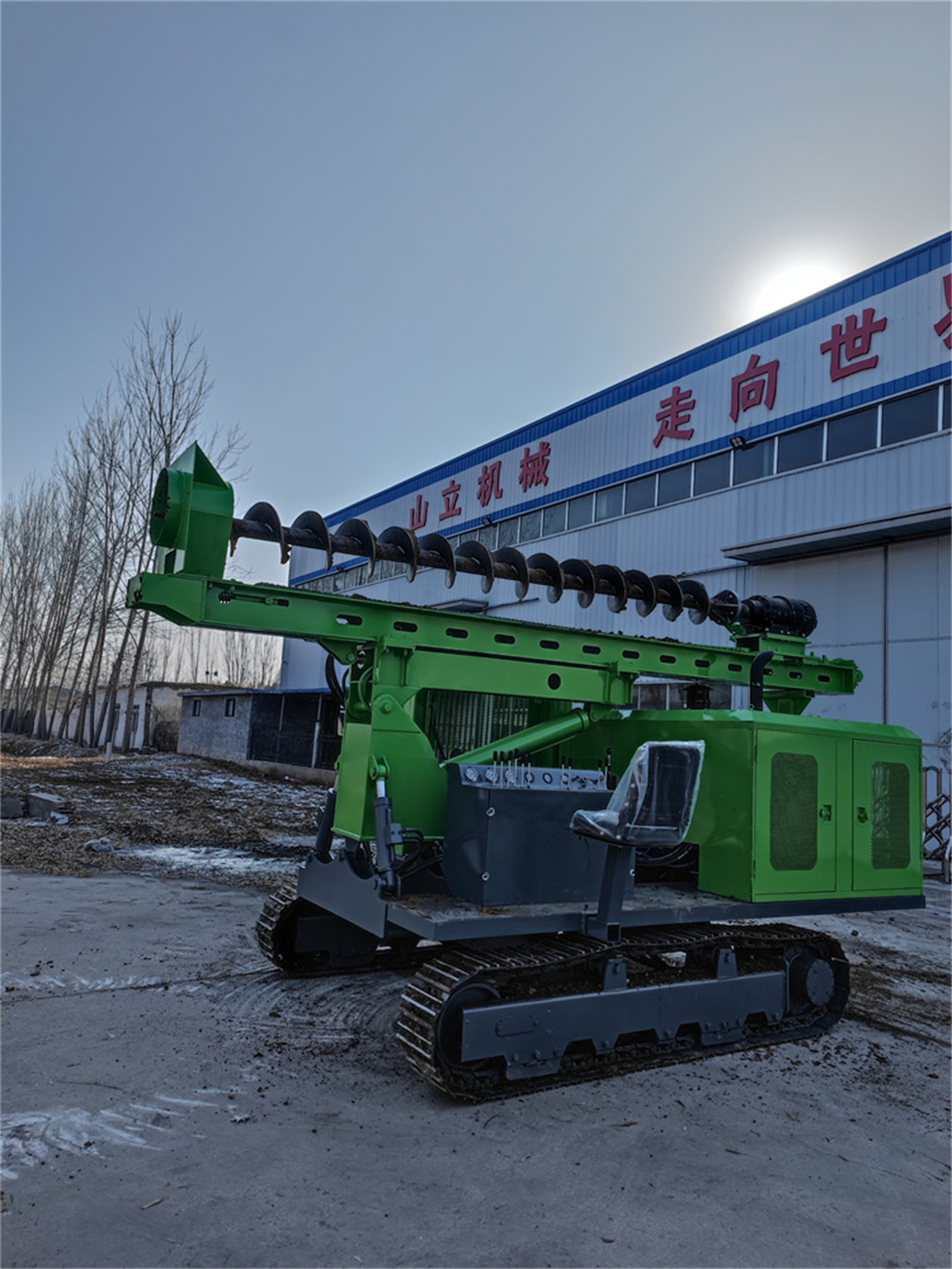

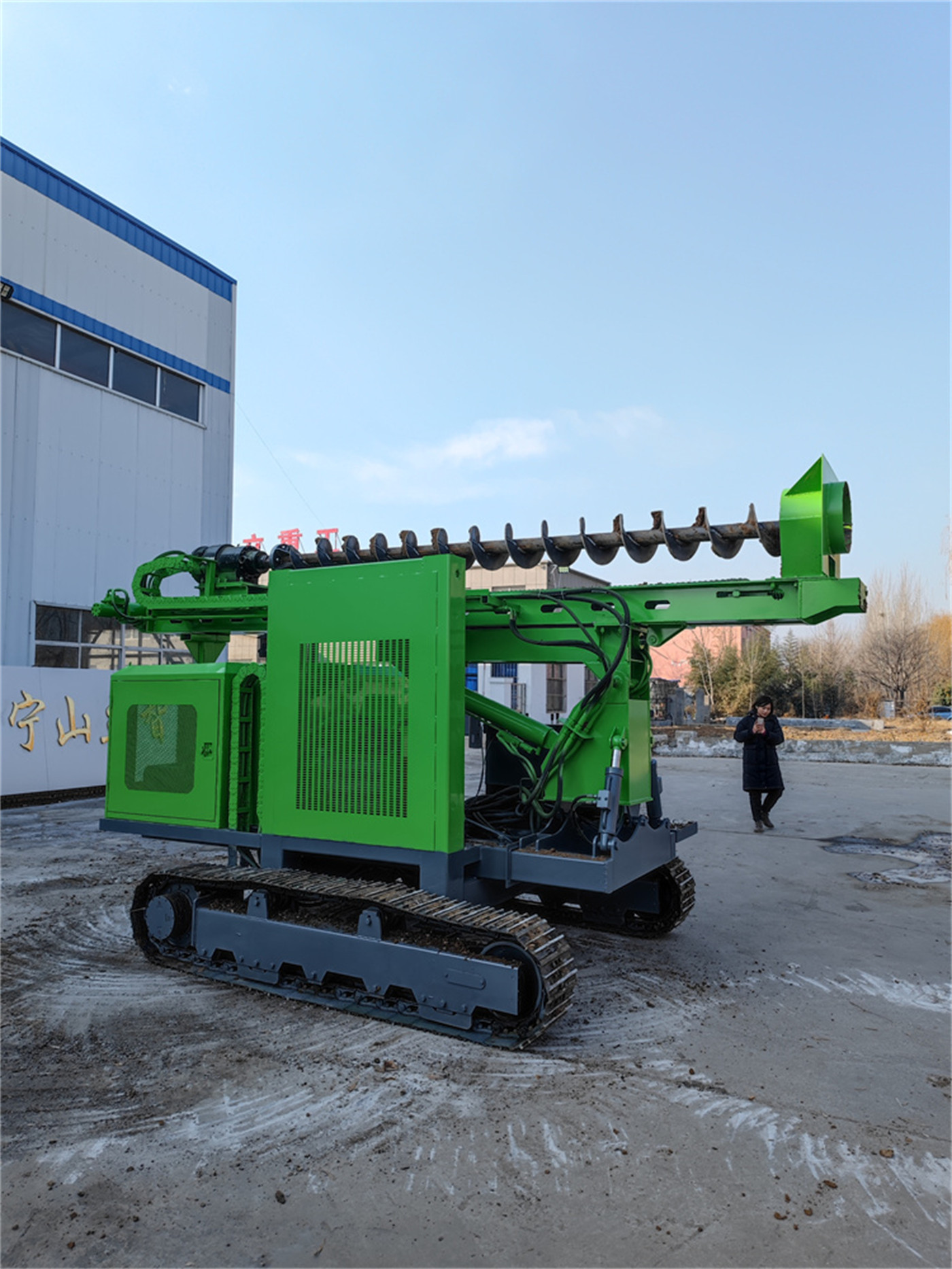

Dans la documentation du PV390R, la rotation à 360° figure en tête de liste des capacités, mais elle ne remplace pas tous les mouvements d'alignement des trous. Le même document mentionne également une inclinaison du chariot à 120°, un double vérin de bras oscillant gauche-droite et une compensation télescopique de 500 mm. Ces fonctions ne se recouvrent pas : la rotation gère l'orientation générale de l'unité de travail supérieure par rapport au châssis, le bras oscillant gère la correction latérale, et la compensation télescopique gère le réglage avant-arrière. Les confondre conduit facilement à la conclusion que « avec la rotation, plus besoin de déplacer la machine », conclusion que les données ne soutiennent pas.
Réponse préliminaire : ce qui est réduit, ce sont les demi-tours et les déplacements sur le site
Selon les termes du document PV390R, la rotation à 360° permet à l'unité de travail supérieure d'ajuster son orientation sur une plus grande plage autour du châssis. Dans les projets photovoltaïques à pieux denses, à surface de travail étroite ou nécessitant le traitement continu de plusieurs points de pieux d'orientations différentes, cela peut réduire les demi-tours et déplacements répétés de la machine. Cette phrase limite l'objet à la « machine », c'est-à-dire le déplacement au niveau du châssis chenillé, et non tous les mouvements d'alignement.
La position d'arrêt du châssis est en soi limitée. La rotation à 360° élargit les orientations de travail, évitant au châssis de faire demi-tour pour changer de direction ; le document précise que le châssis chenillé assure les déplacements sur le site, tandis que la rotation, le bras oscillant et la compensation télescopique assurent l'alignement fin. Ces deux niveaux sont distincts.
Quelques mouvements souvent confondus
- Orientation générale : assurée par la rotation à 360° de la structure supérieure, châssis immobile.
- Correction latérale : assurée par le double vérin de bras oscillant gauche-droite.
- Réglage avant-arrière : assuré par la compensation télescopique de 500 mm.
- Posture de travail : ajustée par l'inclinaison du chariot à 120° selon le terrain et les exigences des pieux.
- Transfert sur site : toujours effectué par le châssis chenillé, la rotation ne remplace pas cette étape.
Le document ne précise pas le nombre de pieux couverts par un seul arrêt, ni la relation entre l'angle de rotation et la densité d'implantation des pieux. La réduction du nombre de déplacements dépend de l'agencement des pieux sur site et de l'organisation des opérations.
Rotation à 360°, bras oscillant et compensation télescopique ne sont pas interchangeables
Si les trois avaient la même fonction, le document ne les listerait pas séparément. Selon le tableau des paramètres : rotation supérieure 360°, oscillation du chariot par double vérin gauche-droite, compensation télescopique 500 mm. La rotation est un ajustement circulaire de grande amplitude, le bras oscillant corrige l'écart latéral, et la compensation télescopique corrige l'écart avant-arrière. Leur combinaison réduit les petits déplacements répétés du châssis, mais les mouvements du bras oscillant et de la compensation télescopique restent nécessaires.
Paramètres à lire conjointement
| Paramètre | Valeur |
|---|---|
| Rotation supérieure | 360° |
| Inclinaison du chariot | 120° |
| Oscillation du chariot | Double vérin de bras oscillant gauche-droite |
| Compensation télescopique | 500 mm |
| Diamètre de forage | 80–600 mm |
| Profondeur de forage | 0–6 m |
| Largeur des patins | 400 mm |
| Angle de montée | 35° |
Ces valeurs indiquent seulement la plage de réglage dans chaque direction. Savoir si une correction par le bras oscillant est encore nécessaire après une rotation, et son amplitude, dépend de la position relative du châssis et des pieux ; le document ne donne pas de conclusion universelle.
Conditions de terrain où cette fonction est plus avantageuse
Le document liste deux types de scénarios : les centrales photovoltaïques centralisées au sol et les projets à pieux denses, à surface de travail étroite ou nécessitant le traitement continu de plusieurs points de pieux d'orientations différentes. Ces scénarios ont en commun un grand nombre de pieux, un agencement régulier et un espace de stationnement limité. Dans ces conditions, la rotation vise à réduire le nombre de demi-tours du châssis, sans modifier le forage lui-même.
À l'inverse, dans les projets à pieux clairsemés ou avec un espace de déplacement suffisant, la rotation permet d'économiser relativement peu de mouvements. Il s'agit d'une limite déduite de la description du document, et non d'une conclusion sur l'efficacité.
Cas des terrains montagneux et en pente à examiner séparément
Dans le document, l'inclinaison du chariot du PV390R est de 120°, utilisée pour ajuster la posture de forage sur les terrains photovoltaïques montagneux et irréguliers. Mais le même document signale que, en pente, il faut surveiller le déplacement du centre de gravité après rotation ; en conditions montagneuses réelles, il faut considérer simultanément la pente transversale, le degré d'humidité du sol, la nature du terrain et le centre de gravité de la machine, et ne pas juger la sécurité uniquement sur le paramètre de montée à 35°. La rotation ajoute ici une capacité d'ajustement de posture, mais ne signifie pas que tout ajustement de position de la machine devient inutile sur n'importe quelle pente.
La rotation réduit les mouvements, mais pas l'étendue des risques opérationnels
Le document exige clairement : avant de faire tourner la structure supérieure, s'assurer qu'il n'y a personne, aucun véhicule, aucune ligne aérienne ni autre interférence mécanique aux alentours ; pendant le forage, le personnel ne doit pas pénétrer dans la zone de rotation de la tige, du mécanisme de pression à chaîne, de l'oscillation du chariot et de la rotation supérieure. Plus les pieux sont denses, moins le châssis se déplace, plus les variations de position relative entre l'équipement, le personnel et les installations existantes sont concentrées, et plus la confirmation du rayon d'action est importante.
Cette partie relève des contraintes de sécurité données dans le document et de l'organisation des opérations ; cet article ne reprend pas les étapes opérationnelles spécifiques non fournies.
Questions auxquelles ce document ne répond pas
Certaines questions sont souvent directement associées à la rotation à 360°, mais le document ne fournit pas de données pour y répondre :
- Combien de directions de pieux peuvent être traitées à partir d'une seule position d'arrêt ;
- Le temps ou la main-d'œuvre précis économisés par la rotation par rapport à une structure sans rotation ;
- Les différences apportées par la rotation selon l'espacement des pieux et l'agencement du site.
Ces éléments nécessitent un calcul séparé basé sur le plan d'implantation des pieux, les conditions du site et l'organisation des travaux ; ils ne peuvent pas être déduits directement du tableau des paramètres.
Ordre logique pour vérifier cette fonction
Pour déterminer si la rotation à 360° peut réduire les mouvements dans un projet donné, il convient de vérifier successivement : la densité de l'implantation des pieux, l'espace disponible pour des arrêts successifs du châssis, la direction principale des écarts d'alignement (latérale ou avant-arrière), et la compatibilité entre la pente et le centre de gravité après rotation. Les deux premiers points déterminent l'utilité de la rotation, les deux derniers déterminent la part respective du bras oscillant, de la compensation télescopique et de l'inclinaison. Examiner d'abord le site et les pieux, puis la combinaison des fonctions, permet de mieux cerner l'étape de travail réellement concernée que de se fier au seul chiffre « 360° ».
