La capacité de la PV390R à réduire les déplacements de la machine ne dépend pas de la seule présence d'une rotation à 360°, mais de la relation entre l'espacement des rangées de pieux et la zone d'action couverte par l'équipement après un seul arrêt. En clair : plus les pieux sont denses et l'espacement des rangées faible, plus la rotation à 360° et la compensation télescopique de 500 mm ont de chances de remplacer les déplacements de la machine en chantier ; si les pieux sont espacés et que l'espacement des rangées dépasse le rayon d'action de l'équipement, le déplacement du châssis sur chenilles reste nécessaire. Les documents ne fournissent pas le rayon d'action du centre de rotation à l'outil de forage, la distance de couverture latérale convertie du bras oscillant, ni les limitations de terrain autres que l'angle de montée. Il est donc impossible de calculer directement « de combien de mètres » ou « combien de déplacements » sont économisés ; seule une méthode d'évaluation et les données à vérifier peuvent être fournies.
Distinguer d'abord ce que chaque mode de réglage contrôle
Les documents originaux de la PV390R listent quatre fonctions de réglage d'attitude et de position, qui correspondent à des directions différentes. Il convient de les comprendre séparément lors de l'achat, et non de les regrouper sous le terme générique de « rotation à 360° ».
- Rotation à 360° : l'unité de travail supérieure tourne autour du châssis, modifiant principalement l'azimut de l'outil de forage, ce qui correspond à la répartition des pieux autour de la machine.
- Bras oscillant gauche-droite à double vérin : correction latérale de la position de forage par le châssis sans déplacer le train de roulement.
- Compensation télescopique de 500 mm : réglage fin dans le sens avant-arrière des pieux, la valeur de compensation indiquée est de 500 mm.
- Inclinaison du châssis de 120° : réglage de l'angle d'attitude de forage, indiqué comme favorable aux terrains en pente et aux pieux inclinés.
Ces quatre fonctions déterminent ensemble la zone couverte par un seul arrêt. La nécessité de déplacer la machine dépend de si le pieu cible se situe dans la zone combinée couverte par les réglages ci-dessus.
Comment la densité d'implantation des pieux influence le nombre de déplacements
Lorsque l'espacement entre pieux d'une même rangée est faible
Les pieux d'une centrale photovoltaïque sont généralement disposés en réseau régulier. Si l'espacement entre pieux adjacents d'une même rangée est faible et qu'ils se trouvent dans la plage d'azimut couverte par la rotation de l'équipement, l'opérateur peut, sans déplacer le châssis sur chenilles, modifier l'azimut par rotation à 360°, puis ajuster l'alignement avec le bras oscillant et la compensation télescopique pour traiter les pieux de la rangée un par un. Plus l'espacement est faible, plus le nombre de pieux traités en continu depuis un seul arrêt peut être élevé.
Lorsque la distance entre rangées est faible
L'espacement entre rangées est déterminant pour juger de la nécessité d'un déplacement complet. Si cet espacement tombe dans la plage couverte par la correction latérale du bras oscillant et la compensation télescopique de 500 mm, il est théoriquement possible de couvrir une partie des pieux de la rangée adjacente depuis le même arrêt ; si l'espacement dépasse ces plages de compensation, même avec la rotation à 360°, un déplacement avant-arrière de la machine reste nécessaire pour atteindre la rangée suivante après alignement de l'azimut.
Lorsque le nombre de rangées de pieux est élevé
Les documents indiquent que la PV390R est adaptée à la construction continue de pieux photovoltaïques sur de grandes surfaces : le châssis sur chenilles gère les déplacements sur le site, tandis que la rotation à 360°, le bras oscillant et la compensation télescopique gèrent l'alignement de détail, permettant à l'équipement de traiter des pieux dans plusieurs directions depuis un seul arrêt. Plus les rangées sont nombreuses et le réseau régulier, plus le temps économisé en demi-tours et déplacements répétés de la machine est généralement significatif ; à l'inverse, pour des projets aux pieux dispersés avec un espacement très supérieur à la compensation, la marge de réduction des déplacements est limitée.
Données non spécifiées à vérifier auprès du fabricant avant l'achat
Pour évaluer « de combien de déplacements la machine peut être réduite », les seules mentions de rotation à 360°, de compensation télescopique de 500 mm et de bras oscillant à double vérin ne suffisent pas. Les données suivantes ne figurent pas dans les documents vérifiés de ce site ; il convient de les confirmer une par une auprès du fabricant lors de l'achat, sans les extrapoler ni les appliquer à d'autres modèles :
| Élément à vérifier | Utilité |
|---|---|
| Rayon d'action du centre de rotation au centre de l'outil de forage | Déterminer la zone circulaire couverte par un arrêt avec rotation à 360° |
| Débattement ou angle maximal du bras oscillant à double vérin | Convertir la distance de correction latérale et la comparer à l'espacement des rangées |
| Définition de la direction de la compensation télescopique de 500 mm | Confirmer si elle agit dans le sens avant-arrière ou autre |
| Exigences de précision de positionnement des pieux et procédé de construction | Juger si la compensation suffit à la précision d'alignement |
| Variation du centre de gravité après rotation et conditions d'exploitation autorisées en terrain en pente | Les documents signalent que l'état du centre de gravité change après rotation ; la sécurité ne peut être jugée sur le seul paramètre de pente maximale |
Paramètres existants liés aux déplacements de la machine

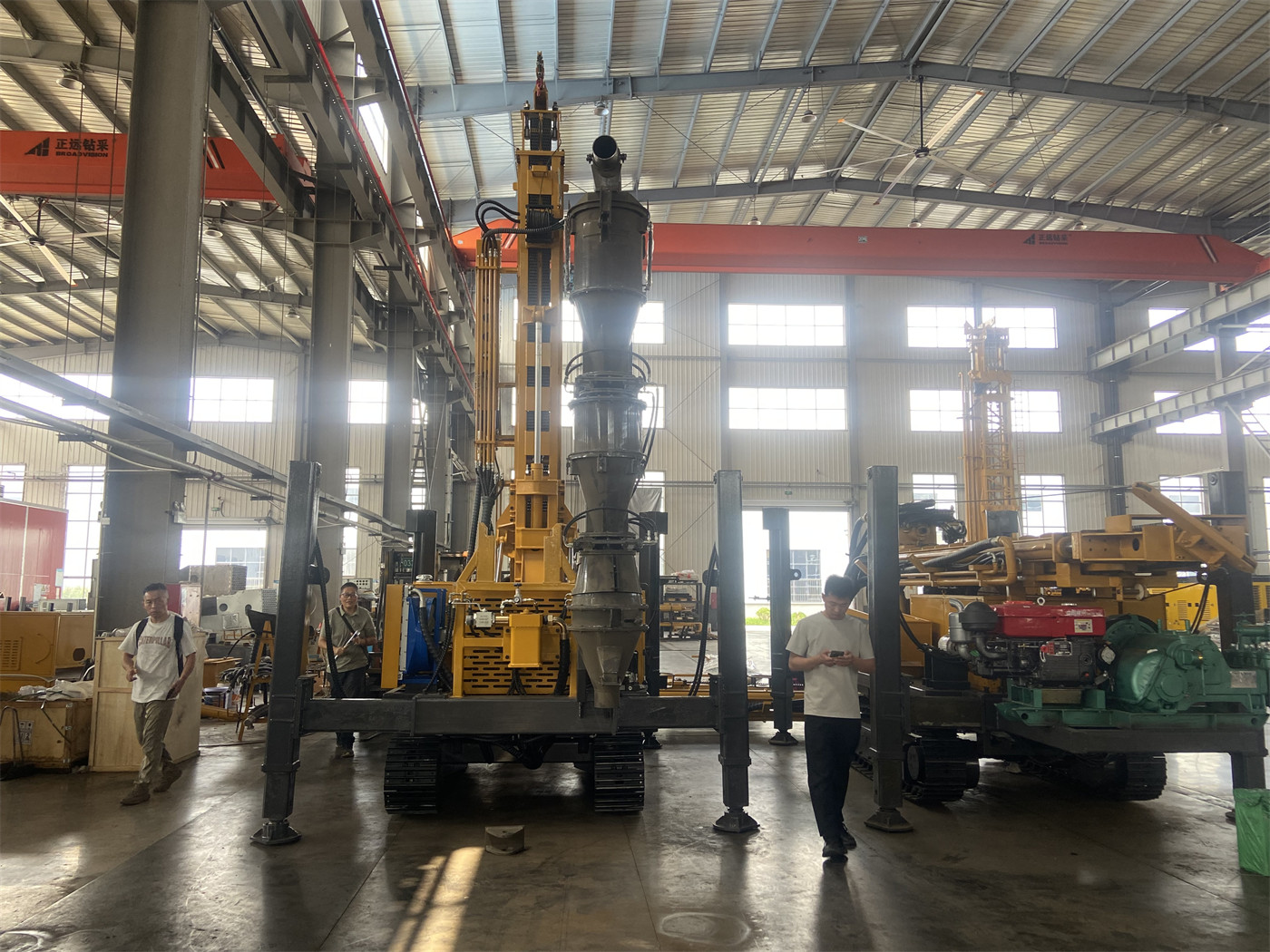

La PV390R est un châssis sur chenilles, largeur de patin 400 mm, angle de montée indiqué 35°, dimensions hors tout 5200 × 2300 × 2800 mm. Ces paramètres influencent la mobilité sur site et le mode de transfert, mais ne correspondent pas directement à la zone de pieux couverte par un arrêt. Les documents précisent également que, en chantier de montagne, il faut prendre en compte la pente transversale, le degré de glissance du sol, la nature du terrain et le centre de gravité de la machine ; en particulier, avant toute opération en pente, la stabilité de la plateforme de stationnement doit être assurée.
Conclusion et limites
Selon les documents vérifiés, la PV390R dispose bien d'une rotation à 360°, d'un bras oscillant à double vérin, d'une compensation télescopique de 500 mm et d'une inclinaison de châssis de 120°, conçus pour réduire les demi-tours et déplacements répétés de la machine. Elle convient aux projets photovoltaïques à pieux denses, à surface de travail étroite ou nécessitant le traitement continu de plusieurs points de pieux dans des directions différentes. Toutefois, « de combien de déplacements la machine est réellement réduite » dépend de l'espacement des rangées, de l'espacement entre pieux d'une même rangée, du rayon d'action et de la distance convertie du bras oscillant, données non fournies dans les documents ; ce site ne peut donc pas donner de conclusion chiffrée. Avant l'achat, il est recommandé de demander au fabricant les données de plage d'action ci-dessus et de les vérifier rangée par rangée avec le plan d'implantation des pieux du projet. La réduction effective des déplacements doit être confirmée sur la base des conditions de chantier et de la conception des fondations du projet.
