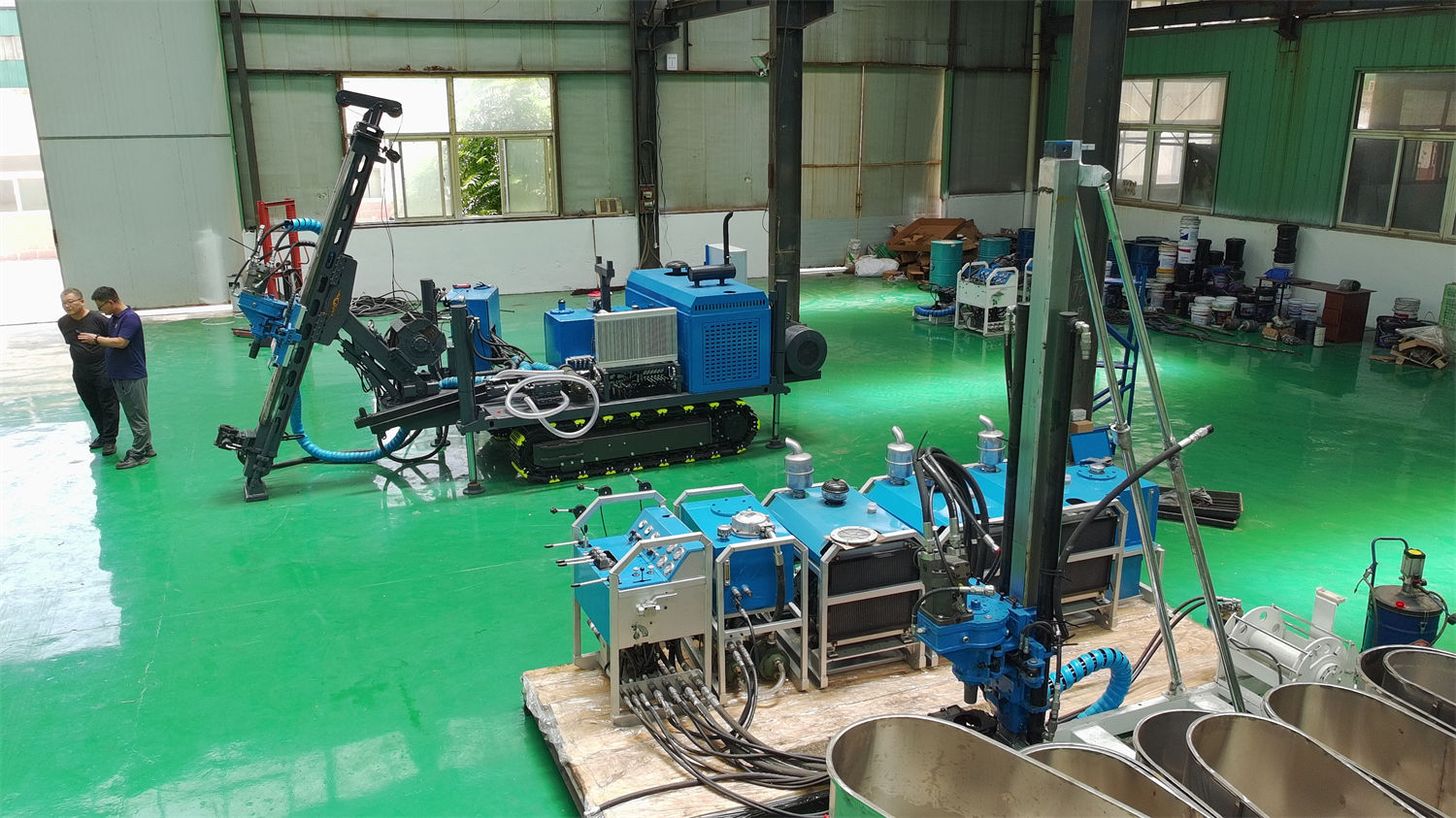

Dans la documentation sur les carotteuses de ce site, deux modèles de 1000 m adoptent des structures différentes : le CR1000I est de type intégré, le CR1000P est de type modulaire portable. Leur profondeur de forage de référence en spécification N est indiquée comme 1000 m pour les deux, mais leur description structurelle est totalement différente. Considérer « intégré » et « modulaire » comme deux simples options de transport risque de faire négliger les étapes qu'ils influencent réellement.
Revenons d'abord aux termes employés dans la documentation

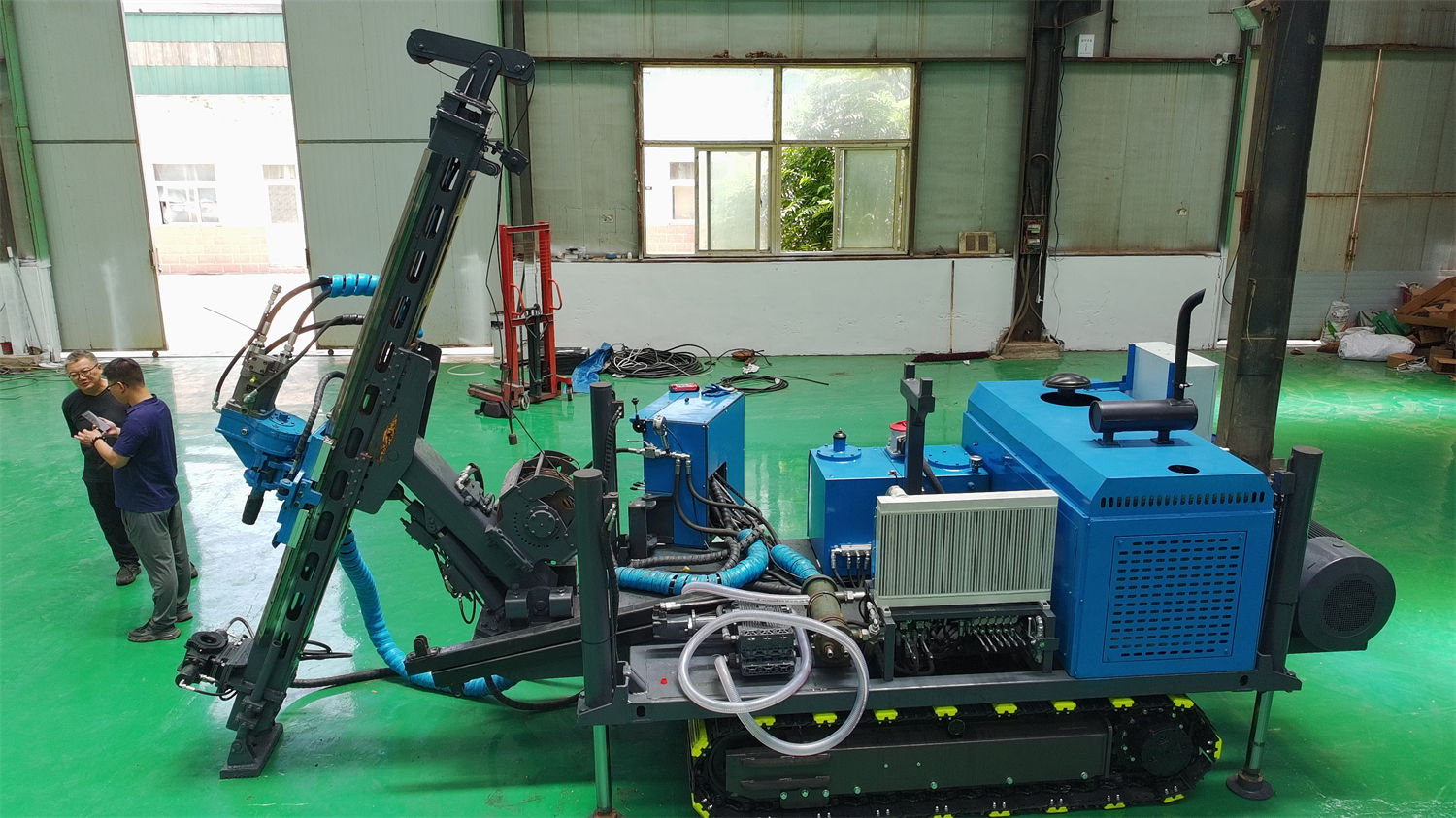

Dans la documentation du CR1000I, la version intégrée correspond à la description suivante : le groupe motopropulseur, le système hydraulique, la tête d'entraînement, le mât, le treuil, les mâchoires de serrage et le système de circulation de boue sont regroupés sur un même châssis chenillé, ce qui réduit les opérations de démontage et de remontage ainsi que les raccordements entre modules sur site. Le titre de la documentation du CR1000P mentionne « modulaire portable » et « 1000 mètres ». Ici, le terme modulaire ne signifie pas qu'un équipement peut être démonté en deux parties, mais que la machine complète est transportée par modules séparés, puis assemblée sur le site de forage pour atteindre son état de fonctionnement.
Ces deux termes ne décrivent donc pas le même niveau de problème. L'intégré est une unité mobile complète, le modulaire est un ensemble de modules à assembler sur site. La différence se situe au niveau de l'itinéraire d'accès, du mode de déplacement, des étapes d'assemblage et des limites de maintenance quotidienne.
Du côté du site : la machine peut-elle atteindre le point de forage ?
La structure intégrée suppose que l'équipement puisse se rendre par lui-même au point de forage. Le CR1000I utilise un châssis chenillé ; la documentation indique que ce châssis offre une bonne traction et une bonne adaptabilité au sol, ce qui facilite les déplacements sur les routes minières, les sols graveleux, les plateformes de montagne et les terrains partiellement stabilisés ; pour les projets comportant des points de forage dispersés et nécessitant de fréquents déplacements de courte distance, la structure intégrée permet de réduire les pertes de temps liées aux levages auxiliaires et aux assemblages répétés.
La logique d'application de la version modulaire est inverse : lorsque la machine complète ne peut pas passer sur une route, une pente raide ou une plateforme, l'équipement est d'abord démonté en modules pour le transport, puis assemblé sur site. La documentation du CR1000P mentionne que, pour le transport en montagne et l'assemblage sur site de forages profonds, il convient de vérifier au préalable les conditions de route, de levage et de site. Ce passage désigne un travail préalable, et non une procédure fixe. Dans quelles conditions de route le démontage est obligatoire, en combien de pièces, et quel est le poids de chaque pièce : la documentation de ce modèle sur ce site ne le précise pas point par point et nécessite une confirmation auprès du fabricant.
Les différences opérationnelles les plus marquées apparaissent à deux endroits
La documentation permet de lire directement deux différences.
Première différence : la base de réglage de l'angle de forage
L'angle de forage indiqué pour le CR1000I est de 45°–90°. La documentation précise que cette plage d'angle peut être obtenue par la combinaison du mât et du système d'avance, et que l'orientation du trou peut être ajustée en fonction de la coupe géologique et de la disposition du corps cible. Sur un équipement intégré, le mât et le mécanisme d'avance sont fixés sur la même plateforme, et le réglage de l'angle s'effectue en une seule mise en place.
La capacité d'angle d'un équipement modulaire suppose également que le point de forage puisse être aménagé, mais l'attitude du mât et de l'unité principale ne peut être confirmée qu'après l'assemblage sur site. La documentation du CR1000P ne donne pas de plage d'angle précise ; celle-ci doit être vérifiée au cas par cas selon le projet.
Deuxième différence : le carottage au câble et la configuration du treuil
Le treuil du CR1000I utilise un câble en acier de 6 mm, avec une capacité de 1000 m et une vitesse de levage de 98 m/min. La documentation indique qu'il est associé à la technique de carottage au câble, ce qui permet de réduire le temps de remontée complète de la tige à chaque carottage. Pour l'équipement modulaire, la capacité du treuil, le diamètre du câble et la vitesse de levage ne figurent pas dans la documentation publique du CR1000P et ne peuvent pas être repris directement.
Comment lire la rubrique capacité de carottage
La profondeur de forage des deux équipements est classée par spécification, et non donnée comme un chiffre unique. Comparaison :
| Élément | CR1000I | CR1000P |
|---|---|---|
| Structure | Intégrée sur chenilles | Modulaire portable |
| Profondeur de référence spécification B | 1200 m | Non indiquée dans la documentation |
| Profondeur de référence spécification N | 1000 m | 1000 m |
| Profondeur de référence spécification H | 500 m | Non indiquée dans la documentation |
| Angle de forage | 45°–90° | Non indiqué dans la documentation |
Ce tableau montre que la lecture des classes de spécification est cohérente dans la documentation d'un même fabricant, et que les valeurs de profondeur de forage doivent toujours être lues avec la lettre de spécification. Les cases vides du tableau ne signifient pas que le modèle modulaire ne peut forer qu'en spécification N, mais que la documentation disponible sur ce site ne couvre pas ces données, et qu'aucune conclusion ne peut en être tirée.
Relation entre les paramètres de charge et la structure
Le couple maximal du CR1000I est de 1200 N·m, la vitesse maximale de 1350 tr/min, la force d'avance de 63 kN et la force de levage de 185 kN. Ces paramètres relèvent des capacités de la tête d'entraînement et du système d'avance, et n'ont pas de lien nécessaire avec le caractère intégré ou non. L'équipement modulaire nécessite également une force de levage suffisante pour faire face au poids du train de tiges en forage profond et au frottement des parois du trou, mais les valeurs précises doivent être vérifiées séparément dans la documentation du CR1000P.
Le diamètre d'alésage des mâchoires de serrage doit également être vérifié séparément. Le diamètre d'alésage des mâchoires du CR1000I est de 127 mm, et les tiges compatibles incluent NQ, HQ, PQ, NTW, HTW. L'équipement modulaire diffère de l'intégré par son mode de démontage/remontage et d'intervention au trou ; la documentation n'indique pas si les spécifications des mâchoires influencent le choix du système de tiges.
Les points de maintenance diffèrent également
Sur un équipement intégré, les systèmes hydraulique, de motorisation et de refroidissement sont regroupés sur un même châssis chenillé. Le CR1000I utilise un système hydraulique avec une pompe principale de 250 L/min à 25 MPa et une pompe auxiliaire de 80 L/min à 17 MPa, avec un refroidissement combiné air-eau. La documentation signale particulièrement que, lors de longues campagnes de forage, le contrôle de la température, l'état de filtration et la propreté de l'huile du système hydraulique influencent directement la stabilité de la tête d'entraînement, des composants d'exécution et des distributeurs.
Sur un équipement modulaire, les conduites hydrauliques et les points de raccordement doivent être reconnectés à chaque assemblage ; l'état des interfaces entre modules fait partie des vérifications quotidiennes. Les fréquences et les points de contrôle diffèrent entre les deux parties, mais ils tournent autour du même objectif : les opérations dans le trou ne doivent pas être interrompues par l'équipement lui-même.
Premières lignes de démarcation pour le choix
D'après les données publiées, les conditions d'application de ces deux types de structure peuvent être appréciées dans l'ordre suivant :
- Pour les projets à points de forage dispersés, nécessitant des déplacements fréquents, et dont les conditions de route permettent aux chenilles de se déplacer seules, l'efficacité de déplacement de la version intégrée est mieux étayée.
- Lorsque le site ne permet pas l'accès de la machine complète, ou que l'itinéraire de transport présente des restrictions de passage impératives, la version modulaire offre une autre voie, mais il faut vérifier au préalable le poids des pièces démontées, la capacité de levage et l'espace d'assemblage sur site.
- Pour les projets nécessitant une large plage de réglage de l'angle de forage, il convient de confirmer si le mât de la structure choisie permet de réaliser le réglage d'angle en une seule mise en place.
Ces appréciations ne s'appuient que sur les descriptions disponibles dans la documentation. La « plage autorisée des conditions de route » et le « poids précis des pièces démontées et temps d'assemblage de la version modulaire » ne figurent pas dans la documentation publique de ce site et doivent être confirmés projet par projet.
Ce que la documentation ne précise pas
Le nombre exact de modules de la version modulaire du CR1000P, les dimensions et poids de chaque module, ainsi que les équipements auxiliaires et le temps nécessaires à l'assemblage sur site, ne sont pas fournis dans la documentation de ce site. De même, le poids de transport et les dimensions hors tout du CR1000I en version intégrée ne sont pas indiqués dans la documentation existante.
Pour mettre ces valeurs en correspondance avec une mission de forage précise, il convient de se référer à la documentation technique complète fournie par le fabricant et à une vérification des conditions sur site ; il ne faut pas déduire les valeurs d'un modèle à partir de celles d'un autre.
