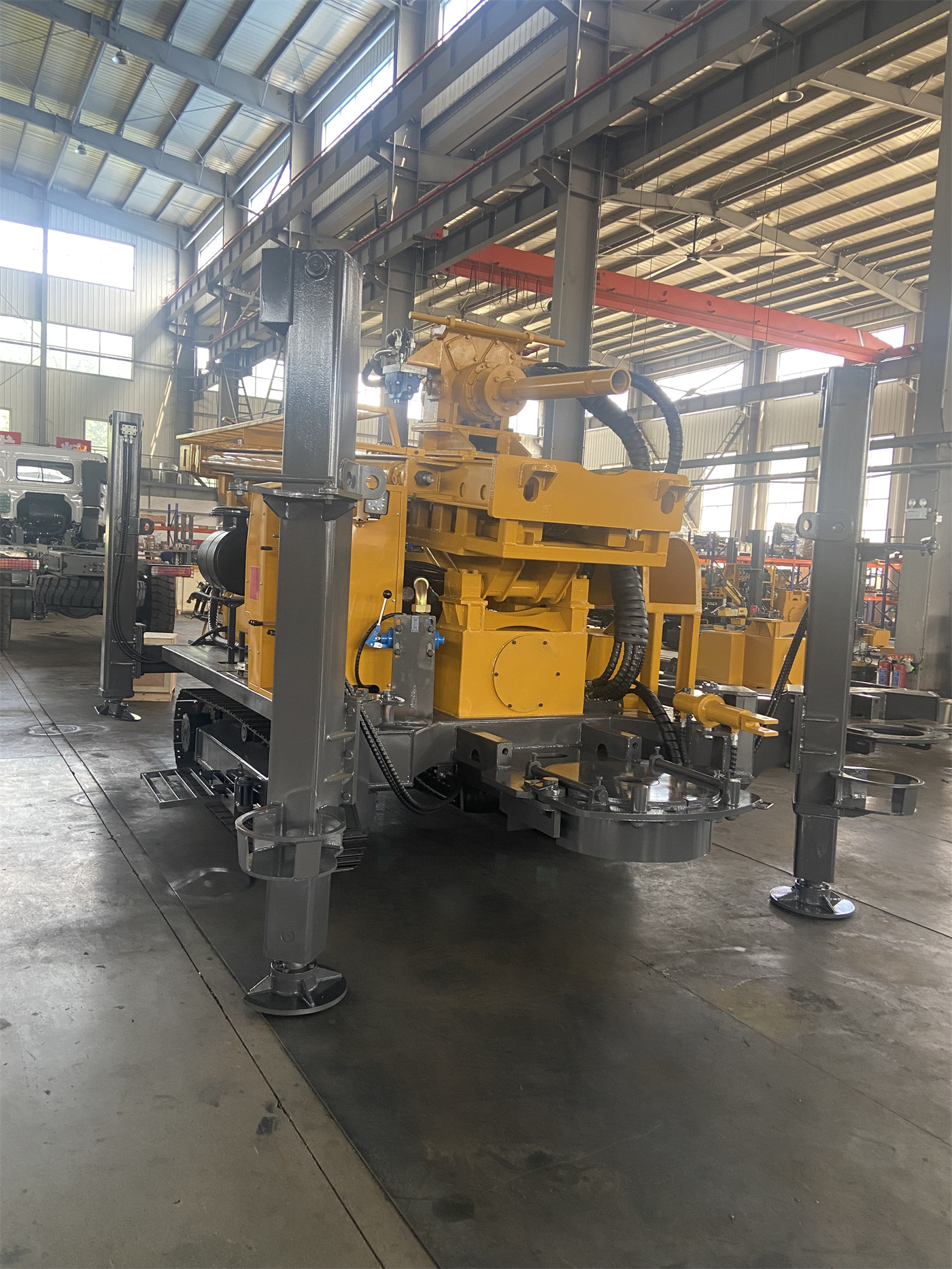

La fonction à jambes hautes et basses du PV390H repose sur une structure de hauteur de chenilles télescopique, avec une extension de 1200 mm, destinée à gérer les dénivelés gauche-droite et les irrégularités de pente. Elle permet dans une certaine mesure d'améliorer la posture de travail de l'équipement sur un terrain irrégulier et de réduire les opérations fréquentes de nivellement du sol nécessaires avec des équipements à hauteur de chenilles fixe. Cependant, elle ne constitue pas une garantie de capacité de franchissement de pente et ne remplace pas une plateforme de travail sécurisée ni une évaluation de la portance du sol. L'opportunité d'acheter cette fonction dépend de la fréquence des variations de pente du projet, de l'ampleur des dénivelés entre pieux, des conditions des voies d'accès du site et de la géologie.
Commencer par clarifier ce que signifie l'extension de hauteur de chenilles de 1200 mm
Selon les données produit de ce site, l'extension de hauteur de chenilles du PV390H est de 1200 mm, ce qui correspond à une structure de réglage hydraulique à jambes hautes et basses. Les données ne précisent pas l'angle de montée maximal, l'angle de pente transversale maximal ou la course de réglage unilatérale autorisée correspondant à cette dimension. Il ne faut donc pas interpréter 1200 mm comme une valeur de pente franchissable.
L'affirmation vérifiable est la suivante : la hauteur des chenilles peut être ajustée en fonction des dénivelés de pente, ce qui permet à l'équipement d'obtenir une meilleure posture de travail sur un terrain irrégulier, et le rend plus adapté aux projets photovoltaïques en montagne, en collines et à relief marqué. Lors des échanges avec le fabricant, il convient de confirmer : comment la course réglable unilatérale est répartie, si le réglage est synchronisé ou peut être effectué séparément de chaque côté, si le mouvement de réglage est verrouillé avec le déplacement, etc. Ces éléments ne figurent pas dans les données d'origine et doivent être vérifiés auprès du fabricant.
Dans les zones photovoltaïques de montagne et de collines, quels problèmes les jambes hautes et basses peuvent-elles résoudre ?
Lorsque les dénivelés gauche-droite entre pieux sont marqués
Dans les zones photovoltaïques de montagne, il est courant que des dénivelés gauche-droite existent entre des pieux adjacents ; le sol n'a pas une pente globale uniforme mais présente des ondulations continues. Face à ce type de terrain, les équipements à chenilles à hauteur fixe nécessitent souvent un nivellement préalable à la pelle mécanique ou un remblai manuel pour obtenir une posture de travail relativement horizontale. La structure à jambes hautes et basses permet d'adapter la hauteur des chenilles des deux côtés pour compenser ces dénivelés et réduire ces opérations de nivellement auxiliaire.
Lors de travaux sur des pieux denses et continus
Le PV390H est équipé d'un bras oscillant à double vérin et d'une compensation télescopique de 450 mm, associés à une inclinaison du mât de 120°, ce qui permet, une fois le châssis stabilisé, d'ajuster latéralement et longitudinalement l'alignement des trous. Pour les centrales photovoltaïques en réseau, ces réglages réduisent les déplacements fréquents du châssis sur de courtes distances. Jambes hautes et basses, bras oscillant, inclinaison et compensation télescopique fonctionnent ensemble ; un seul de ces éléments ne détermine pas la cadence de travail.
Projets de collines à terrain irrégulier mais pentes non extrêmes
Dans les zones de collines, la pente locale n'est pas nécessairement très forte ; le problème réside davantage dans la fréquence des dénivelés entre pieux. La valeur du réglage des jambes hautes et basses dans ces zones se traduit par une réduction de la dépendance au nivellement pour chaque pieu, plutôt que par une utilisation pour le franchissement de pentes raides.
Dans quelles conditions les jambes hautes et basses sont-elles réellement efficaces ?
- La pente présente des dénivelés gauche-droite compensables par la différence de hauteur des chenilles, et non une pente longitudinale continue et importante.
- Les pieux sont denses et nécessitent des alignements fréquents ; le bras oscillant latéral et la compensation télescopique peuvent être utilisés simultanément.
- Les voies d'accès du site sont ordinaires, mais il existe des chemins non revêtus praticables : terre, herbe, gravier. Les patins de chenilles du PV390H ont une largeur de 300 mm ; les données indiquent qu'il peut être utilisé sur chemins de terre, herbe, gravier et pentes générales.
- Les couches géologiques correspondent à celles listées dans les données : sol, loess, argile, sable à galets, couche de couverture mixte, couche de remblai, ou, après changement d'outil de forage, roche fortement altérée et roche. Les zones à changements géologiques fréquents nécessitent davantage une capacité d'ajustement de posture pour s'adapter aux différents outils de forage.
À l'inverse, si le projet est une grande centrale photovoltaïque centralisée à pente douce et sol déjà nivelé, l'apport des jambes hautes et basses se manifeste principalement dans l'efficacité d'alignement des pieux et la cadence de travail continu, plutôt que dans l'adaptation au terrain elle-même. Dans ce cas, le jugement d'achat doit revenir à l'adéquation entre puissance, couple, diamètre de forage et type de pieu.
Limites et restrictions à prendre en compte
Absence de valeurs vérifiables pour la capacité de pente
Les données indiquent seulement que la hauteur des chenilles est réglable et qu'après ajout d'un treuil, l'équipement peut être utilisé sur des pentes plus raides ; elles ne donnent pas l'angle de montée maximal, la valeur de pente transversale maximale ou la course de levage unilatérale autorisée. Si le projet comporte des indicateurs de pente précis, il convient de demander une confirmation écrite au fabricant pour les conditions correspondantes, sans extrapoler soi-même.
Les jambes hautes et basses ne remplacent pas une plateforme sécurisée ni une évaluation de portance
Les données précisent clairement : lors de l'utilisation de la fonction à jambes hautes et basses, il faut éviter un réglage unilatéral excessif qui déplacerait le centre de gravité de la machine ; les travaux sur pente transversale doivent être menés avec une prudence accrue ; avant de régler la hauteur des chenilles, il faut s'assurer que l'équipement est à basse vitesse ou à l'arrêt et surveiller les personnes et obstacles environnants. Sur les pentes humides et glissantes, les sols mous et les zones à forte pente transversale, il faut réduire la vitesse et surveiller le risque de renversement. Le treuil ne remplace pas les voies de circulation nécessaires ni les plateformes de sécurité. Ce sont les limites d'utilisation indiquées dans les données ; les opérations concrètes doivent être combinées au jugement de sécurité sur site.
La géologie et la qualité du forage restent influencées par les couches
Le loess en pente peut voir son adhérence diminuer après la pluie, avec un risque de glissement de l'équipement ; l'argile à haute plasticité peut colmater le foret et évacuer difficilement les débris ; le sable à galets, les graviers et les couches de couverture mixte peuvent provoquer des sauts de foret, des déviations de trou et des blocages locaux ; la couche de remblai peut contenir des briques, des blocs de béton, des armatures, du bois et des vides ; en cas de choc anormal, de blocage en rotation ou de chute soudaine de pression, il faut arrêter la machine et vérifier. Les jambes hautes et basses résolvent les problèmes de posture et de positionnement, non les problèmes de forage liés aux couches géologiques elles-mêmes.
Paramètres du PV390H à vérifier avant l'achat
| Élément | Paramètres des données |
|---|---|
| Modèle | PV390H |
| Type d'équipement | Foreuse photovoltaïque hydraulique à chenilles à jambes hautes et basses |
| Dimensions hors tout | 5200 × 2300 × 2800 mm |
| Largeur des patins de chenilles | 300 mm |
| Moteur | Yuchai six cylindres turbocompressé, 130 kW |
| Pompe principale | Triple pompe 50 / 50 / 40 |
| Moteur de translation | TM09 |
| Diamètre de forage | 80–600 mm |
| Profondeur de forage | 0–6 m |
| Réducteur | Réducteur à cinq étoiles interne, couple 13000 N·m |
| Vitesse de rotation de la tige | 100 r/min |
| Mode de poussée | Poussée par chaîne |
| Inclinaison du mât | 120° |
| Oscillation du mât | Bras oscillant à double vérin |
| Extension de hauteur de chenilles | 1200 mm |
| Compensation télescopique | 450 mm |
Les paramètres ci-dessus sont conservés conformément aux données d'origine. Les éléments non fournis dans les données, tels que l'angle de montée maximal, la répartition de la course de réglage unilatérale, le modèle de marteau à percussion et l'énergie de percussion, ne sont pas complétés dans cet article.
Points à confirmer par écrit auprès du fabricant lors de la demande de prix
- Mode de contrôle du réglage de hauteur des chenilles : réglage séparé possible ou non, verrouillage entre réglage et déplacement, disposition de la position d'opération et du champ de vision.
- Conditions de travail correspondant à la pente du projet : demander au fabricant de préciser les limites en fonction de la pente et des conditions de sol spécifiques, et non de fournir uniquement la valeur de hauteur de chenilles.
- Configuration du treuil : en option ou non, exigences d'ancrage et de traction, conditions de pente applicables, et inclusion dans la portée de livraison.
- Outils de forage : formes d'outils correspondant aux différents diamètres dans la plage 80–600 mm, ainsi que spécifications des outils à percussion pour roche fortement altérée et roche.
- Adaptation géologique : correspondance entre les couches réelles du projet et celles listées dans les données, en particulier le traitement des couches de remblai et des couches contenant des corps étrangers.
- Portée de livraison et formation : accessoires fournis, pièces d'usure, limites de dimensions de transport et contenu du service, à détailler point par point dans le contrat d'achat.
Conclusion
L'extension de hauteur de chenilles de 1200 mm du PV390H est une configuration bien adaptée aux zones photovoltaïques de montagne et de collines où les dénivelés entre pieux sont marqués, le sol présente des ondulations continues, les pieux sont denses et nécessitent des alignements fréquents ; sa valeur réside dans l'ajustement de posture en terrain pentu et la réduction des déplacements de nivellement, et non dans la fourniture d'un angle de montée franchissable. Le jugement d'achat doit d'abord examiner la pente réelle du projet et la forme des dénivelés entre pieux, puis vérifier l'adéquation de la puissance, du couple, du diamètre de forage et de la géologie, et enfin confirmer par écrit auprès du fabricant les limites de pente, les modes de contrôle et les conditions du treuil non couverts par les données. L'efficacité réelle de forage, la qualité des trous, la franchissabilité de l'équipement et l'effet de battage des pieux doivent toujours être évalués en fonction des conditions du site et de la conception des fondations du projet.
