Dans le tableau des caractéristiques du DTH30C, le couple de rotation maximal est indiqué comme 3500 N·m. Le même tableau donne également une profondeur de forage maximale de 30 m, un diamètre de forage de 76 à 280 mm et une dureté de roche applicable d'environ f = 8–24. Ces quatre valeurs ne sont pas indépendantes : le diamètre du trou et la dureté de la roche déterminent le couple de rotation nécessaire au fond du trou, la profondeur de forage de 30 m limite la longueur et le poids propre du train de tiges, tandis que 3500 N·m représente la limite supérieure de charge de rotation que l'équipement peut fournir en continu dans cette section de forage.
Ce que gère le couple de rotation en forage marteau fond de trou
Le forage marteau fond de trou diffère du forage rotatif : la fragmentation de la roche repose principalement sur l'énergie de frappe du marteau fond de trou, le rôle du mécanisme de rotation étant de faire tourner le trépan d'un certain angle entre chaque impact, afin que les pastilles sphériques agissent uniformément sur le fond du trou tout en surmontant la résistance de frottement entre l'outil et la paroi du trou. Le couple de rotation n'est donc pas directement équivalent à la capacité de forage ; il s'agit plutôt d'une contrainte minimale — si le couple est insuffisant, le trépan ne tourne pas ou la vitesse de rotation chute, l'énergie de frappe ne peut pas se répartir uniformément sur le fond du trou et l'avancement stagne.
Les documents de ce site décrivent 3500 N·m comme « pouvant satisfaire la plupart des besoins de forage marteau fond de trou pour des trous techniques de 76 à 280 mm ». Ici, « la plupart » correspond à la combinaison de trous peu profonds à moyennement profonds et de roches de dureté moyenne à élevée, et non à une conclusion générale pour tous les diamètres de trou dans toutes les formations.
Ce qui absorbe le couple lorsque le diamètre du trou augmente
L'influence du diamètre du trou sur le couple de rotation provient de deux facteurs : la surface de contact au fond du trou augmente avec le diamètre, nécessitant un couple plus important pour entraîner le trépan en rotation ; parallèlement, plus le diamètre du trou est grand, plus le volume de débris évacué par unité de longueur est élevé. Si l'évacuation des débris n'est pas suffisamment rapide, la re-fragmentation au fond du trou augmente encore la résistance à la rotation.
La plage de diamètres indiquée dans les documents est de 76 à 280 mm, soit un rapport d'environ 3,7 entre les limites inférieure et supérieure. Lorsqu'un même équipement travaille dans cette plage, l'extrémité dans laquelle se situe le diamètre modifie directement l'ordre de grandeur de la charge de rotation. Le tableau des caractéristiques ne fournit pas de marge de couple correspondante par segment de diamètre ; par conséquent, des questions telles que « quelle marge reste-t-il avec 3500 N·m pour un diamètre de 280 mm » nécessitent une confirmation complémentaire en fonction des spécifications précises du marteau fond de trou, de la forme du trépan et de la formation rocheuse sur site.
La dureté de la roche modifie le mode de fluctuation de la charge
La dureté de roche applicable indiquée dans les documents est d'environ f = 8–24, couvrant des roches de dureté moyenne à élevée telles que le calcaire, le granite, le grès et le basalte. L'influence de la dureté sur le couple de rotation n'est pas entièrement une amplification linéaire ; elle accentue surtout les fluctuations de charge : dans une roche dure massive, les pastilles sphériques du trépan pénètrent difficilement, la résistance à la rotation présente des sauts périodiques ; en présence de fissures ou d'alternances de roche tendre et dure, la résistance chute brusquement.
Les documents mentionnent dans les notes sur les paramètres que si la résistance à la rotation augmente continuellement, si le volume de débris retournés diminue ou si le trépan saute de manière marquée, il convient d'ajuster les paramètres et de procéder à un curage du trou. Ces trois signaux indiquent que 3500 N·m est une description de la limite de capacité de l'équipement, et non un point de fonctionnement pouvant être maintenu en permanence à pleine charge.
Exigences supplémentaires imposées par une profondeur de forage de 30 m

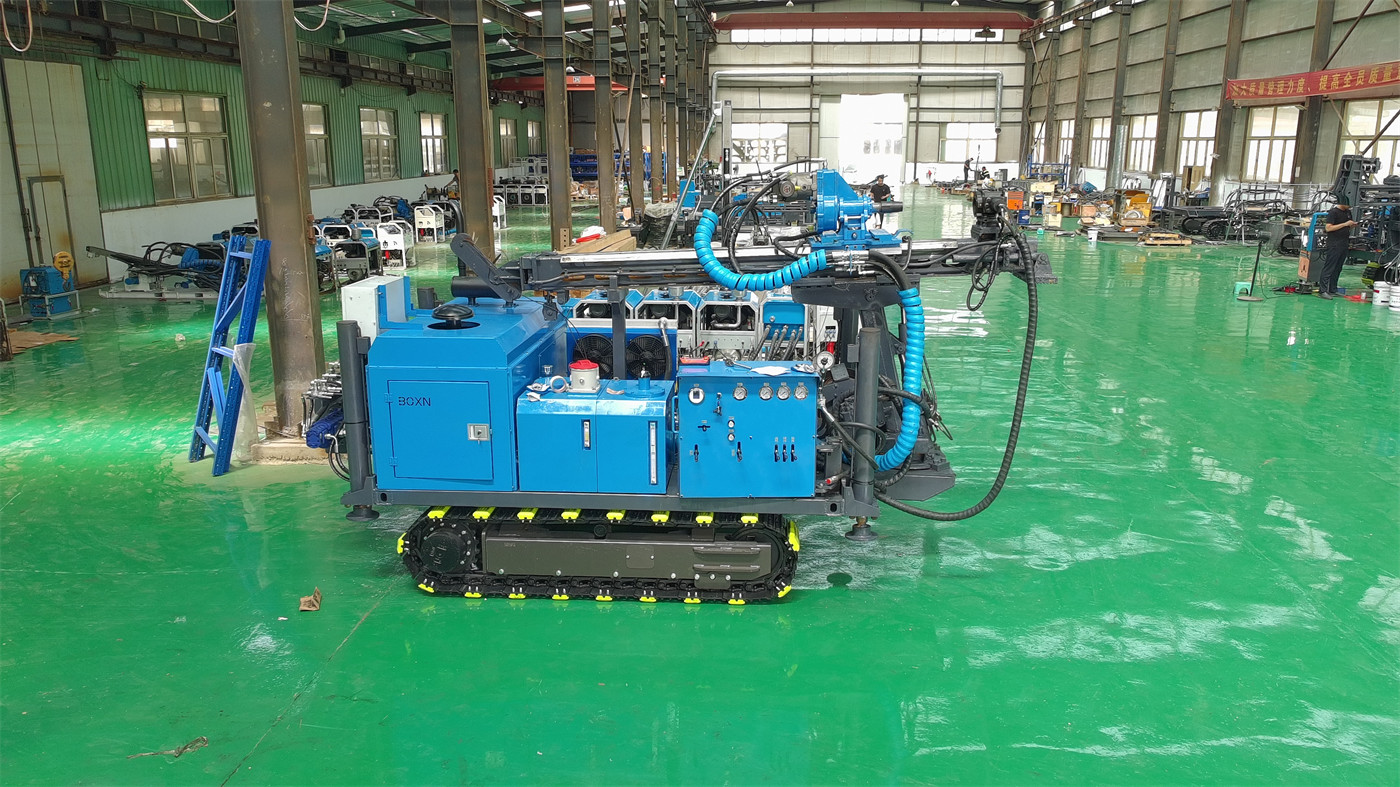

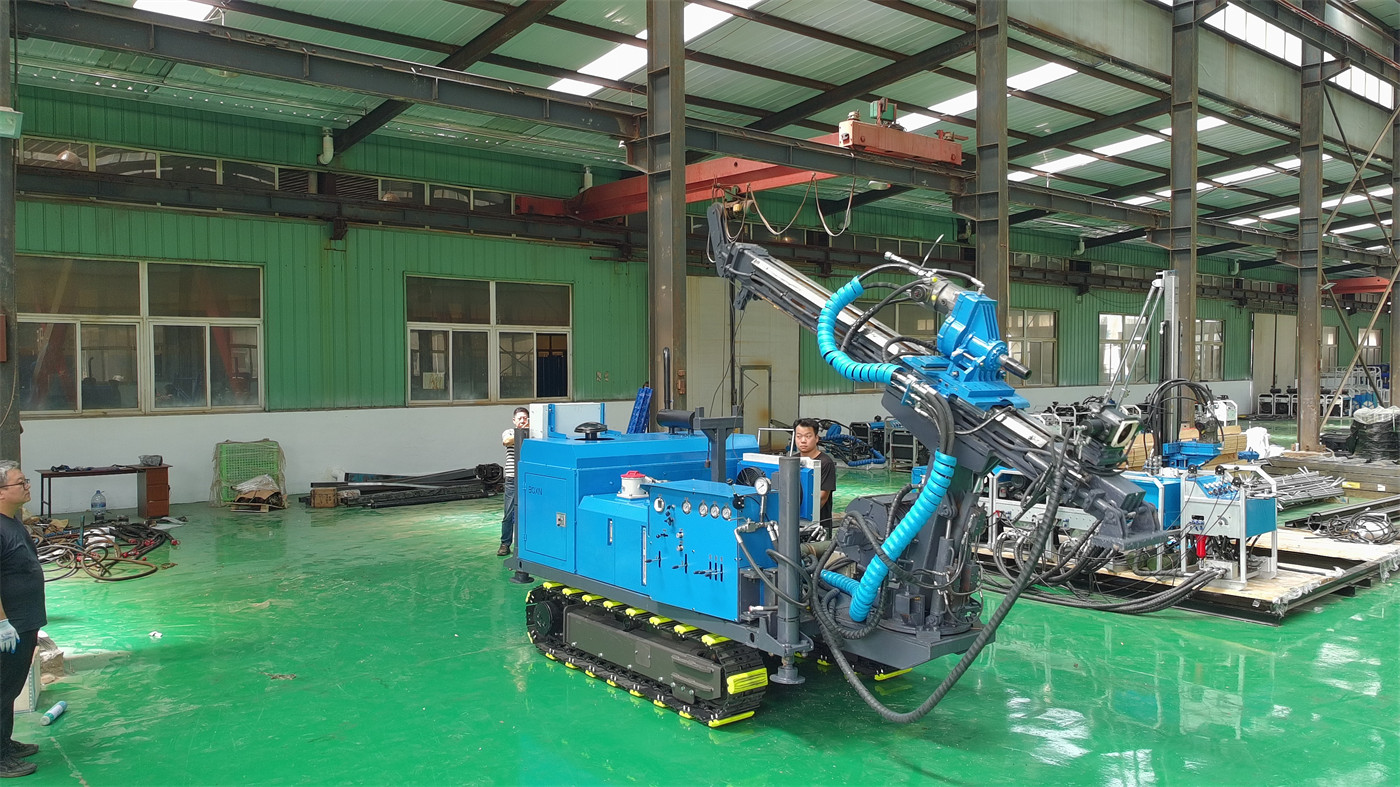

Une profondeur de forage de 30 m signifie que la longueur et le poids propre du train de tiges se situent dans cet ordre de grandeur. Plus le train de tiges est long, plus la résistance à la rotation due au frottement contre la paroi du trou et au poids propre de l'outil est importante ; le mécanisme de rotation doit transmettre le couple restant au fond du trou après avoir surmonté cette résistance supplémentaire. Le positionnement du DTH30C dans la classe des 30 m et son châssis compact (dimensions hors tout d'environ 3200 × 1200 × 1850 mm, poids total d'environ 2500 kg) indiquent qu'il est destiné aux trous courts et peu à moyennement profonds, et non aux scénarios de gestion de train de tiges pour trous profonds.
Les documents indiquent également une vitesse d'avance de 53 m/min, en précisant que cette valeur s'applique au retour de la tête d'entraînement, à la manipulation des tiges et aux mouvements hors forage, et ne doit pas être directement interprétée comme une vitesse de pénétration dans la roche. Aucune relation de conversion n'est non plus fournie entre le couple de rotation et l'avancement.
Autres paramètres intervenant dans la même phase de rotation
| Paramètre | Valeur documentée | Rôle dans la phase de rotation |
|---|---|---|
| Couple de rotation maximal | 3500 N·m | Limite de couple pour faire tourner le trépan entre les impacts |
| Diamètre de forage | 76–280 mm | Plus le diamètre est grand, plus la résistance à la rotation au fond du trou est élevée |
| Dureté de roche applicable | environ f = 8–24 | Détermine le niveau de charge et l'ampleur des fluctuations |
| Consommation d'air de référence | environ 8 m³/min | Entraîne le marteau fond de trou et évacue les débris, influence la re-fragmentation au fond du trou |
| Angle d'oscillation | 18–180° | En forage incliné ou latéral, l'orientation de l'outil change et la direction de la charge de rotation varie également |
Ces paramètres agissent simultanément au cours d'un même forage. Un débit d'air insuffisant du compresseur entraîne une mauvaise évacuation des débris, l'accumulation de débris au fond du trou augmente la résistance à la rotation ; lorsque l'angle d'oscillation est utilisé pour des trous inclinés, la composante du poids de l'outil dans la direction de la paroi du trou change, modifiant les conditions de frottement. Les documents ne fournissent pas de relation quantitative entre ces facteurs et le couple de rotation.
Points non traités dans les documents
- La marge réelle du couple de rotation de 3500 N·m pour des diamètres supérieurs à 270 mm dans des roches de f = 20 ou plus n'est pas chiffrée.
- La relation d'adéquation entre les spécifications du marteau fond de trou et le couple de rotation n'est pas fournie sous forme de tableau dans les documents.
- La relation entre l'angle de forage incliné et le besoin en couple de rotation n'est pas précisée : les documents indiquent seulement une plage d'oscillation de 18–180° et la prise en charge du réglage de l'inclinaison, sans plage d'angles précise.
Dans les documents d'origine, la rubrique « consommation d'air » est indiquée comme 8 m²/min ; en se basant sur l'unité usuelle de débit d'air comprimé, on comprend environ 8 m³/min, à confirmer par la documentation technique officielle. 3500 N·m correspond au couple de rotation maximal du modèle DTH30C et ne peut pas être étendu à d'autres modèles de foreuses de ce site.
