Le rythme de chantier en saison d'irrigation agricole diffère de celui d'un projet de forage profond unique : les emplacements sont nombreux, la profondeur dépasse rarement 200 mètres, et la nature du terrain n'est pas nécessairement identique d'un puits à l'autre. Pourtant, chaque puits exige de reprendre l'intégralité de la séquence depuis le début. La documentation du WR200SE indique « profondeur maximale de forage 200 m, diamètre de forage 140–254 mm, rendement de forage indicatif 10–35 m/h » ; ces valeurs concernent l'étape de forage proprement dite. Ce qui consomme réellement du temps, ce sont les autres opérations en amont et en aval du forage, ainsi que leur répétition sur plusieurs puits. Nous détaillons ci-dessous le déroulement depuis l'arrivée sur site jusqu'au repli, en nous limitant aux données produit publiées sur ce site ; les parties non couvertes sont signalées séparément.
1、Arrivée sur site et mise en place

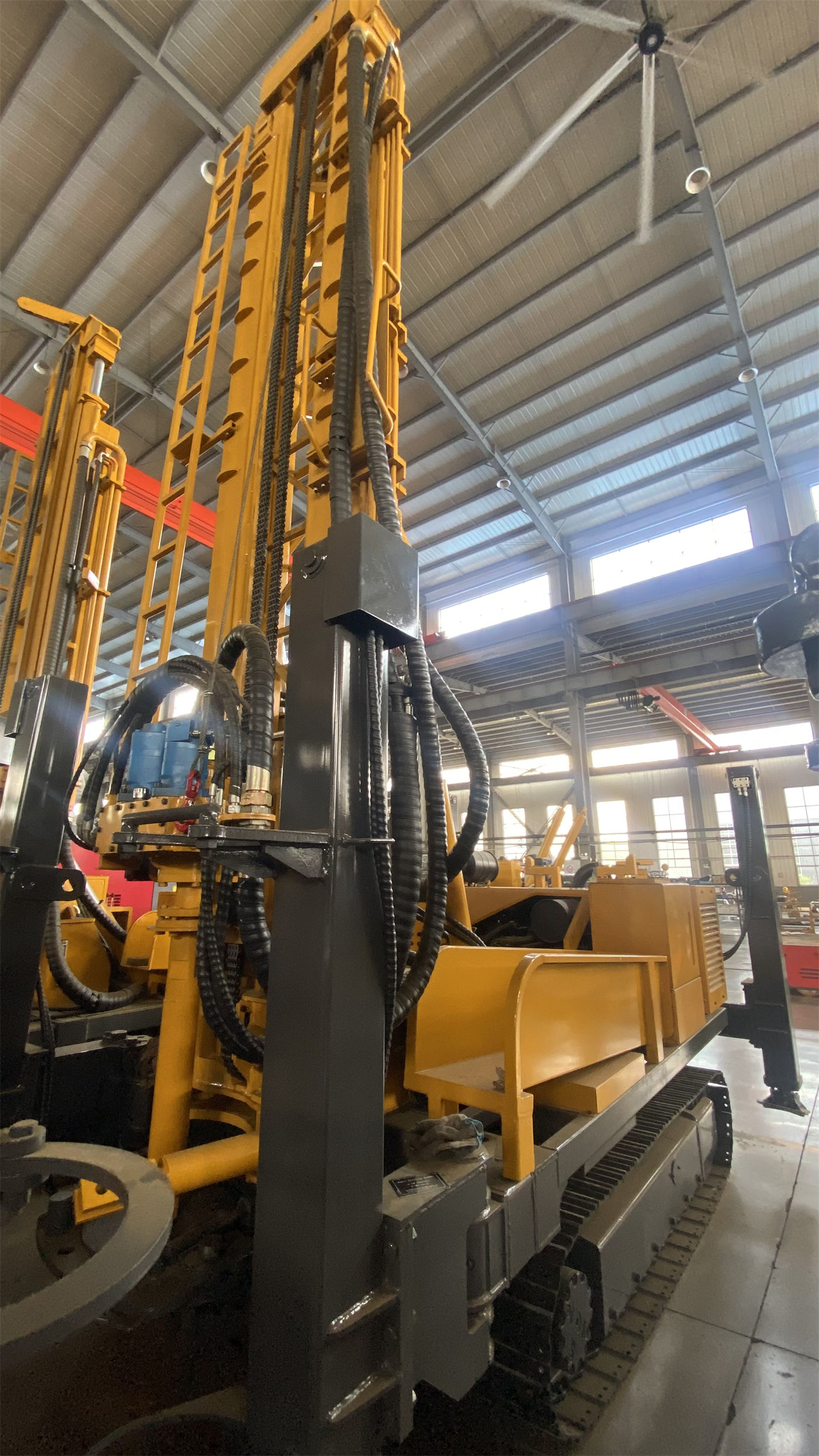

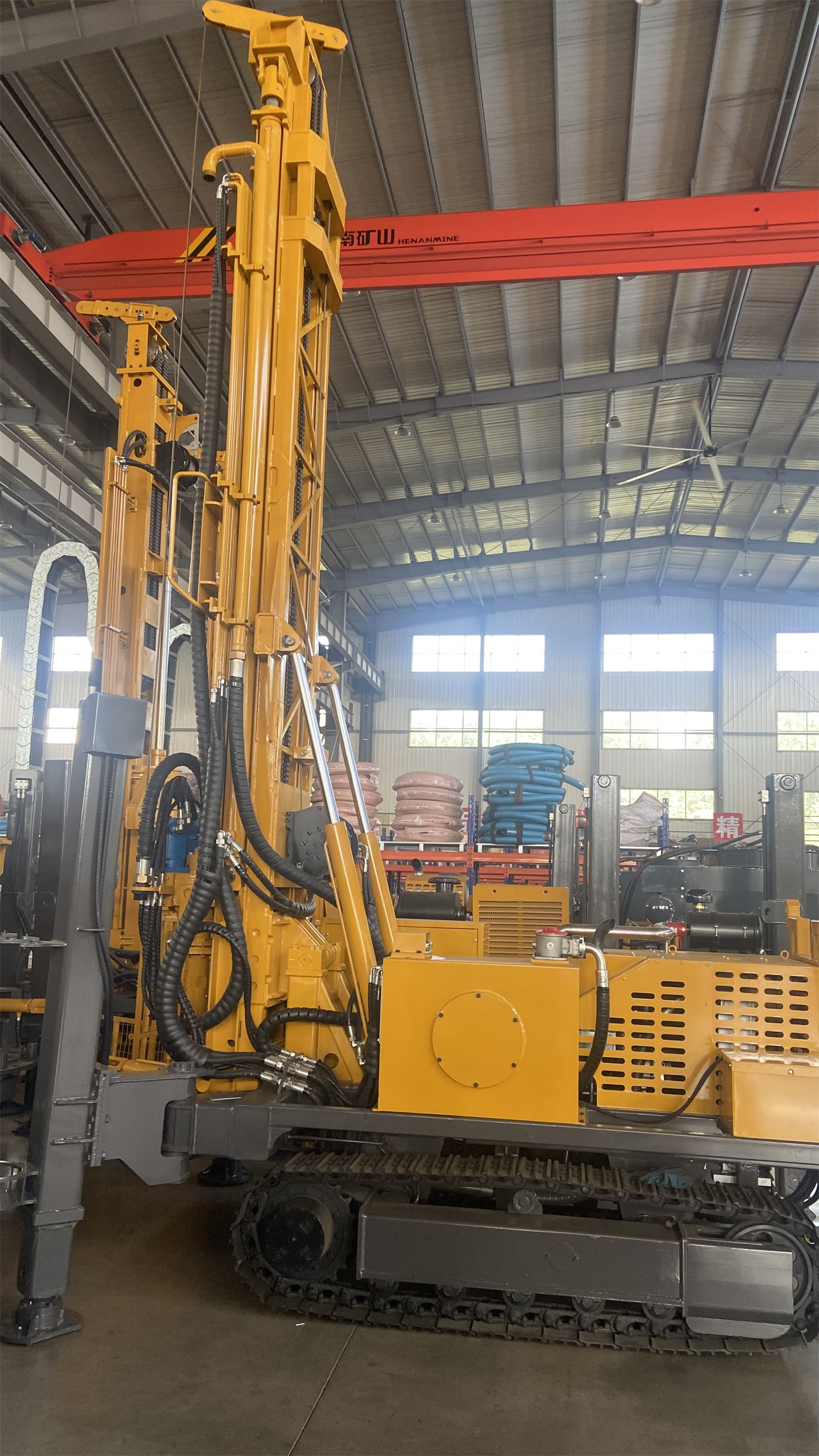

Le WR200SE est de conception sur chenilles, avec un poids total d'environ 4,7 T, des dimensions hors tout d'environ 3950 × 1750 × 2250 mm et une vitesse de déplacement d'environ 2,5 km/h. Ces chiffres correspondent à une phase concrète d'arrivée sur site : déchargement depuis le véhicule de transport, déplacement le long des chemins ruraux ou des voies d'accès aux parcelles jusqu'à l'emplacement du puits, puis positionnement précis.
À cette étape, ce sont les capacités du châssis et des stabilisateurs qui sont sollicitées. La course de 1,4 m des stabilisateurs sert à supporter et à mettre de niveau la machine sur un terrain irrégulier. La documentation ne précise pas les exigences de portance du sol, mentionnant seulement la possibilité d'ajouter des plaques de calage si nécessaire. Les parcelles agricoles présentent une portance très variable avant et après la saison d'irrigation ; la stabilité des points d'appui des stabilisateurs et l'absence d'inclinaison de la tour une fois relevée doivent être évaluées sur place, sans se fier uniquement à la valeur de course des stabilisateurs.
2、Amorçage et couches de recouvrement supérieures
Concernant les terrains supérieurs, la documentation précise que l'utilisation directe d'un marteau fond-de-trou n'est pas nécessairement optimale dans les couches de terre, d'argile, de sable ou de gravier ; les couches meubles de recouvrement sont sujettes à l'effondrement, à l'ensevelissement du train de tiges et à l'élargissement du trou. Il convient de traiter d'abord la partie supérieure du trou en combinant tubage, boue de forage ou autres méthodes de stabilisation.
Cette phase correspond aux opérations d'amorçage et de soutènement. Côté équipement, les conditions disponibles sont un diamètre de forage de 140–254 mm et des tiges de 76 / 89 mm. La documentation fournit une plage de diamètres plutôt qu'une conclusion, et précise que « pour les puits agricoles destinés à un pompage de longue durée, le diamètre du puits, le tube crépine et le type de pompe doivent être déterminés avant les travaux en fonction du débit prévisionnel, plutôt que de rechercher uniquement un diamètre plus grand ». Cette phase fait appel à des techniques différentes de celles du forage en roche ; l'organisation des opérations doit être définie à l'avance.
3、Forage et raccordement des tiges
Une fois dans la roche, la rotation et l'avancement sont des opérations continues. Les valeurs de référence sont : couple de rotation 3400–4700 N·m, vitesse de rotation 45–70 tr/min, vitesse de remontée rapide 30 m/min, vitesse d'avancement rapide 60 m/min, force de levage 13 T.
L'opération de raccordement des tiges est contrainte par deux paramètres de longueur : la course d'avancement de la tour télescopique de 3,3 m, et la compatibilité avec des tiges de 1,5 m, 2,0 m et 3,0 m. La combinaison d'une tige de 3,0 m avec une course d'avancement de 3,3 m détermine la longueur forée entre deux raccordements ; avec des tiges de 1,5 m, le nombre de raccordements augmente en conséquence. La documentation ne fournit pas de relation quantitative entre les différentes combinaisons de tiges et les temps auxiliaires ; elle indique seulement que la remontée et l'avancement rapides servent aux déplacements de la tête de rotation et à la manipulation des tiges hors forage, ce qui permet de réduire les temps auxiliaires de manutention.
Le rendement de forage indicatif de 10–35 m/h figure dans la documentation, mais celle-ci précise également que la vitesse de pénétration réelle dépend de la nature de la roche, du marteau fond-de-trou, de l'outil de forage et de la capacité du compresseur. Cette plage est indicative et ne peut pas être convertie directement en délai d'achèvement pour un puits donné.
Le rôle de l'alimentation en air à cette étape
Pression de service indicative 1,7–2,5 MPa, consommation d'air 17–31 m³/min. La documentation signale que l'augmentation du diamètre, le durcissement de la roche ou l'élévation d'altitude nécessitent généralement un débit plus important, et qu'un compresseur sous-dimensionné affecte directement la fréquence de frappe, l'évacuation des débris et le rendement de forage. Le compresseur ne fait pas partie de la foreuse elle-même ; lors du choix, il doit être vérifié séparément en fonction du diamètre cible, de la profondeur et de la nature de la roche.
4、Traitement après entrée dans l'aquifère
La documentation précise à ce sujet : après avoir atteint l'aquifère, les venues d'eau modifient l'évacuation des débris dans le trou et les conditions de travail du marteau fond-de-trou. Il convient d'ajuster l'alimentation en air du compresseur et la méthode de nettoyage du trou en fonction du débit réel, et d'enregistrer rapidement la profondeur de l'aquifère. Avant la complétion, il est également nécessaire de disposer judicieusement les tubes de puits, les crépines et les structures d'étanchéité selon les caractéristiques de la nappe.
Pour un puits d'irrigation, cette phase détermine la manière dont les tubes et crépines seront installés par la suite. Côté équipement, on dispose de la profondeur de forage et de la marge de diamètre (200 m, 140–254 mm) ; la structure des tubes, la position des crépines et le mode d'étanchéité relèvent de la conception de complétion. La documentation ne donne que des orientations, sans méthodes précises.
5、Complétion, pose des tubes et développement
Pour l'étape de complétion, la documentation mentionne principalement une force de levage de 13 T, utilisable pour les manœuvres normales de descente et remontée, la manipulation des tiges et une partie des opérations de tubage, ainsi qu'un treuil de 1,5 T (auxiliaire). L'étape de pose du tubage ne précise ni le diamètre ni la longueur unitaire des tubes compatibles, ni les paramètres de complétion adaptés aux puits d'irrigation ; ces éléments doivent être confirmés au cas par cas selon le projet.
Le développement du puits ne fait l'objet d'aucun paramètre ni description d'étape dans la documentation fournie ; cet article ne détaille donc pas son contenu opératoire.
6、Déplacement et puits suivant
La saison d'irrigation se caractérise par des emplacements dispersés et une charge de travail relativement constante par puits. L'étape de déplacement repose sur les capacités du châssis chenillé : vitesse de déplacement d'environ 2,5 km/h, capacité de franchissement indicative de 30°. La documentation précise également qu'en déplacement sur pente, il convient d'abaisser le centre de gravité, de replier la tour et de vérifier les conditions d'adhérence du sol ; la capacité de franchissement réelle doit être évaluée en fonction de l'état du terrain.
La documentation contient également une recommandation sur le choix de l'emplacement, à placer dans ce contexte : lors des travaux, il convient de déterminer raisonnablement l'emplacement des puits en fonction des données hydrogéologiques locales, afin d'éviter de compenser une erreur de localisation par une simple augmentation de la profondeur de forage. Plus les emplacements sont rapprochés et les formations variées, plus cette recommandation influence l'ordre des déplacements.
Synthèse des opérations d'une saison d'irrigation
| Opération | Conditions d'équipement correspondantes | Non couvert par la documentation |
|---|---|---|
| Arrivée sur site et mise en place | 4,7 T, 3950 × 1750 × 2250 mm, 2,5 km/h, course des stabilisateurs 1,4 m | Exigences de portance du sol, conditions de calage |
| Amorçage et couches de recouvrement supérieures | Diamètre 140–254 mm, tiges 76 / 89 mm | Choix précis et quantités des méthodes de soutènement |
| Forage en roche et raccordement des tiges | Couple 3400–4700 N·m, vitesse 45–70 tr/min, avancement 3,3 m, tiges 1,5 / 2,0 / 3,0 m | Temps auxiliaires selon les combinaisons de tiges |
| Alimentation en air | Pression de service 1,7–2,5 MPa, consommation 17–31 m³/min | Calcul du débit pour un diamètre et une profondeur donnés |
| Aquifère et complétion | Force de levage 13 T, treuil 1,5 T | Spécifications des tubes compatibles, disposition des tubes et crépines |
| Développement du puits | Non traité dans la documentation | Intégralité du processus |
| Déplacement | 2,5 km/h, capacité de franchissement indicative 30° | Limites selon les conditions de sol meuble, pentes, etc. |
Ce tableau ne vise pas à faire correspondre chaque opération à un paramètre, mais à identifier celles qui disposent de paramètres de référence et celles qui n'ont pas d'équivalent dans la documentation. Pour les premières, il est possible de vérifier si la configuration est suffisante ; pour les secondes, une confirmation séparée est nécessaire lors du choix du matériel et de la préparation du chantier.
Points non traités par la documentation à confirmer séparément
- Le processus précis de développement du puits et le degré de participation de l'équipement ne sont pas mentionnés dans la documentation.
- Le diamètre et la longueur unitaire des tubes compatibles ne sont pas indiqués.
- Les modalités d'association des crépines et des pompes pour les diamètres de puits d'irrigation courants ne sont qu'évoquées comme devant être déterminées avant les travaux.
- Le temps d'achèvement réel d'un puits pour une combinaison géologique donnée : la documentation fournit un rendement de forage indicatif de 10–35 m/h, non directement convertible.
- La relation quantitative entre les combinaisons de longueurs de tiges, le nombre de raccordements et les temps auxiliaires n'est pas fournie.
- Les contrôles quotidiens avant démarrage sont listés dans la documentation (circuits hydrauliques, tête de rotation, treuil, chenilles, tour, raccords de tiges, etc.) ; les critères précis restent à confirmer.
En saison d'irrigation, lorsque plusieurs puits s'enchaînent, les opérations elles-mêmes ne sont pas complexes ; la difficulté réside dans la vérification préalable des conditions de chaque étape. Pour les éléments couverts par des paramètres, le tableau technique fait foi ; pour ceux qui ne le sont pas, une confirmation claire est nécessaire avant l'arrivée sur site.
