WR200SE

💧 WR200SE Foreuse de puits d'eau sur chenilles à mât télescopique de 200 m au excellent rapport qualité-prix

La WR200SE est une foreuse hydraulique sur chenilles à haut rapport qualité-prix conçue pour la construction de puits d'eau de profondeur moyenne à faible. Comparée aux petites machines de 120 m, elle offre des améliorations supplémentaires en termes de profondeur de forage, de capacité de levage, de couple de rotation et de plage d'adaptation du compresseur d'air, avec une profondeur de forage maximale de 200 m et un diamètre de forage de 140 à 254 mm, adaptée aux projets d'approvisionnement en eau rural, d'irrigation agricole, d'eau pour l'élevage, d'eau de chantier et de puits d'eau dans les petites zones minières.

💰 La version SE met l'accent sur l'équilibre entre configuration pratique et coût d'acquisition

Le E dans WR200SE représente une configuration à haut rapport qualité-prix, dont l'objectif n'est pas d'empiler des fonctions complexes, mais de concilier le prix de l'équipement, la facilité de maintenance et les coûts d'utilisation quotidiens tout en répondant aux exigences de construction de puits d'eau conventionnels de 200 m. Pour les équipes de forage régionales, les équipes de construction d'irrigation agricole et les clients qui débutent dans le forage de puits d'eau, ce type de configuration permet plus facilement d'obtenir un rapport investissement-production stable.

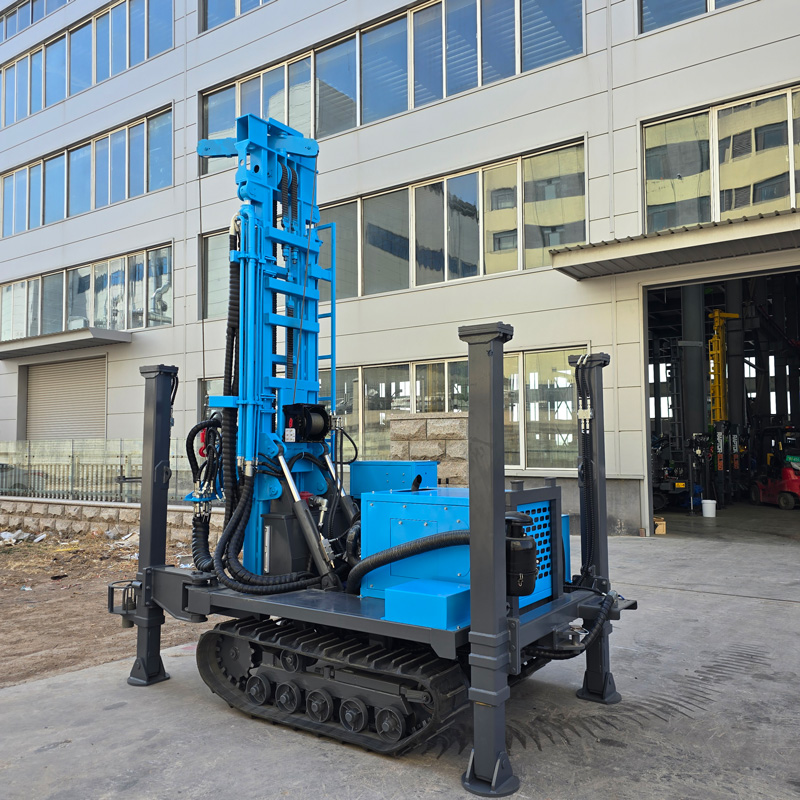

🪜 Le mât télescopique concilie espace de travail et facilité de transport

Ce modèle utilise un mât télescopique avec une longueur d'avance de 3,3 m, compatible avec des tiges de forage de 1,5 m, 2,0 m et 3,0 m. Par rapport à un mât fixe long, la structure télescopique est plus flexible en termes de transport et d'adaptation au site ; en conditions de travail normales, elle offre également un bon espace de travail pour la manipulation des tiges et le forage continu.

📏 La profondeur de forage de 200 m couvre davantage de besoins en puits ruraux et agricoles

La profondeur de forage de 200 m offre une plage d'application plus large que les petits équipements de puits peu profonds, et convient particulièrement aux zones rurales où la nappe phréatique est relativement profonde, aux zones d'irrigation agricole et aux régions vallonnées. La profondeur réelle du puits doit encore être déterminée en fonction de l'hydrogéologie locale, de la position de l'aquifère, du diamètre du trou, des outils de forage et des techniques de construction.

🌾 Irrigation agricole et approvisionnement en eau des vergers

La WR200SE peut être utilisée pour les puits d'irrigation agricole, les puits de vergers, l'approvisionnement en eau des serres et l'irrigation des pépinières. Le diamètre de forage de 140 à 254 mm couvre les configurations courantes de tubes de puits et de pompes. Pour les puits agricoles nécessitant un pompage à long terme, il convient de déterminer le diamètre du puits, les tubes filtrants et le type de pompe en fonction du débit estimé avant la construction, plutôt que de rechercher uniquement un diamètre plus grand.

🏠 Approvisionnement en eau domestique rurale et pour petites collectivités

Dans les villages où l'approvisionnement en eau centralisé est instable ou éloigné du réseau de distribution, la WR200SE peut être utilisée pour la construction de puits domestiques, de puits d'eau pour la vie villageoise et de petits puits de prélèvement publics. La structure sur chenilles convient aux routes rurales et aux terrains non revêtus généraux, et le moteur diesel de 58 kW réduit également la dépendance à une alimentation électrique fixe sur site.

🐄 Élevages, pâturages et eau pour la production agricole

L'abreuvement du bétail, le lavage des installations et la production agricole nécessitent tous une source d'eau stable. Pour les élevages et les pâturages, les équipements de 200 m offrent une marge de profondeur de recherche d'eau plus grande que les modèles de 120 m. Lors de la construction, il convient de déterminer raisonnablement l'emplacement du puits en fonction des données sur les eaux souterraines locales, afin d'éviter de compenser les erreurs de localisation uniquement par une augmentation de la profondeur de forage.

⛏️ Approvisionnement en eau des petites zones minières et des camps d'exploration

La WR200SE convient également à l'approvisionnement en eau temporaire des petites zones minières, des camps d'exploration géologique et des projets d'ingénierie, pour l'eau domestique, le nettoyage des équipements et une partie de l'eau de suppression des poussières. Pour les conditions de travail avec beaucoup de roches dures dans les zones minières, il convient d'associer raisonnablement le marteau fond de trou, le trépan et le compresseur d'air, afin que la capacité d'air comprimé corresponde au diamètre du trou, à la formation rocheuse et à la profondeur cible.

🔄 Couple de rotation de 3400–4700 N·m adapté au forage DTH conventionnel

Le couple de rotation est de 3400–4700 N·m, la vitesse de rotation de 45–70 tr/min, compatible avec les marteaux fond de trou courants pour le forage dans les roches altérées et les formations rocheuses intactes. Pendant le forage, il convient d'ajuster la rotation et l'avance en fonction de la dureté de la roche et de l'évacuation des débris ; il n'est pas recommandé d'utiliser des paramètres uniques de manière rigide sur le long terme.

💪 Force de levage de 13 T offrant une marge pour la manipulation des tiges et des tubages

La force de levage de 13 T peut être utilisée pour les manœuvres normales de descente et de remontée, la manipulation des tiges et une partie des opérations de tubage. En cas de coincement, de rétrécissement de la paroi du trou ou d'anomalie de retour d'eau, il convient d'abord de juger la formation et l'état du trou, puis de résoudre le problème par le nettoyage du trou, la vérification par extraction des tiges ou le traitement du tubage, plutôt que de tirer fortement sur les outils en se fiant uniquement à une grande force de levage.

🚀 Vitesse de levage de 30 m/min et d'avance rapide de 60 m/min réduisant les temps auxiliaires

La vitesse de levage rapide de 30 m/min et la vitesse d'avance rapide de 60 m/min sont principalement utilisées pour le déplacement de la tête motrice et la manipulation des tiges hors forage, ce qui permet de réduire les temps auxiliaires de chargement et déchargement des tiges, de levage et descente des outils. La vitesse de pénétration réelle dans la roche dépend de la lithologie, du marteau fond de trou, du trépan et de la capacité du compresseur d'air.

💨 Pression de travail de 1,7–2,5 MPa nécessitant une adaptation correcte du compresseur d'air

Pression de travail de référence de 1,7–2,5 MPa, consommation d'air de 17–31 m³/min. Les exigences en matière de compresseur d'air varient considérablement selon le diamètre du trou, le marteau fond de trou et la formation rocheuse ; par exemple, lorsque le diamètre augmente, que la roche durcit ou que l'altitude augmente, un débit plus important est généralement nécessaire. Une adaptation insuffisante du compresseur d'air affecte directement la fréquence de frappe, l'évacuation des débris et l'efficacité de forage.

🪨 Forage dans les roches altérées et les roches dures intactes

Les formations de roches altérées ont généralement une pénétration plus rapide, mais la stabilité de la paroi du trou peut être moindre ; il convient de décider de la mise en place d'un tubage en fonction des éboulements et du rétrécissement. Après être entré dans des formations relativement intactes telles que le calcaire, le grès ou le granite, un marteau fond de trou et un trépan appropriés peuvent être utilisés pour le forage pneumatique, en contrôlant principalement la coordination entre le débit d'air, la rotation et l'avance.

🟤 Sols, argiles, graviers et couches de couverture meubles

Dans les couches supérieures de sol, d'argile, de sable ou de gravier, l'utilisation directe d'un marteau fond de trou n'est pas nécessairement la meilleure solution. Les couches de couverture meubles sont sujettes à l'effondrement, à l'enterrement des outils et à l'élargissement du trou ; il convient de traiter d'abord la partie supérieure du trou avec un tubage, de la boue ou d'autres méthodes de stabilisation, puis de poursuivre le forage dans la roche stable.

🧱 Zones fracturées et formations fissurées

Les roches fracturées et les formations fissurées peuvent provoquer des fuites d'air, des éboulements et des coincements. Pendant la construction, il convient de réduire une avance trop rapide, de maintenir un nettoyage continu du trou et d'observer les variations de pression d'air et d'évacuation des débris. Si la zone fracturée est épaisse, envisager un tubage ou une méthode de tubage simultané pour réduire le risque d'accidents dans le trou.

💧 Aquifères et conditions de fort jaillissement

Après avoir foré dans un aquifère, le jaillissement modifie l'état d'évacuation des débris dans le trou et les conditions de travail du marteau fond de trou. Il convient d'ajuster l'alimentation en air du compresseur et la méthode de nettoyage du trou en fonction du débit réel, et d'enregistrer en temps utile la profondeur de l'aquifère. Avant l'achèvement du puits, il est également nécessaire de disposer raisonnablement les tubes de puits, les tubes filtrants et les structures d'étanchéité en fonction de la situation de l'aquifère.

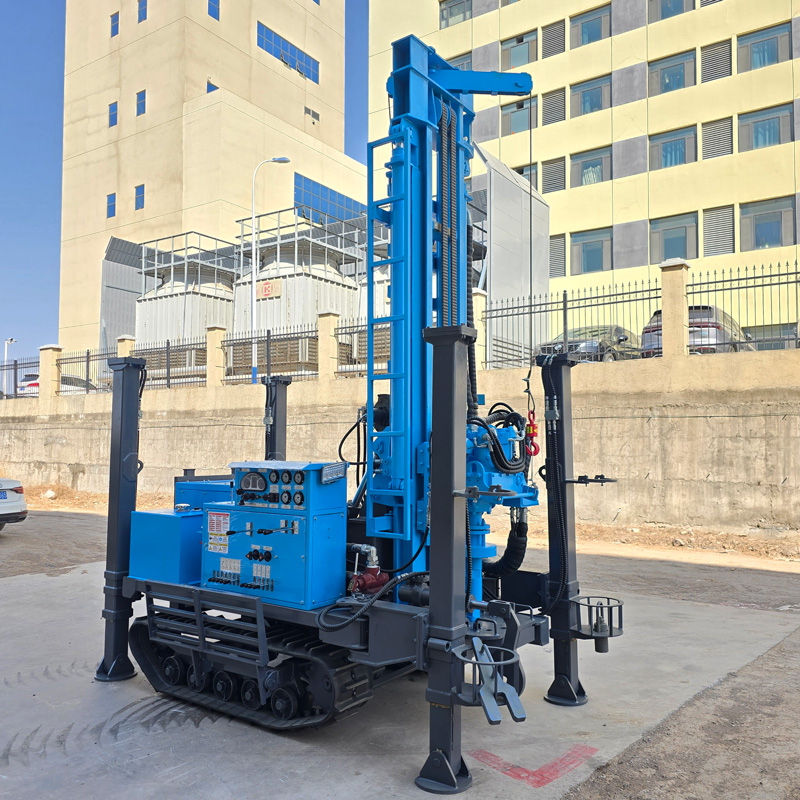

🚜 Châssis sur chenilles adapté aux routes rurales et aux terrains généraux complexes

La vitesse de déplacement de la machine est d'environ 2,5 km/h, avec une capacité de montée maximale de référence de 30°. Le châssis sur chenilles convient aux routes rurales, aux champs agricoles, aux terrains de gravier et aux sols légèrement irréguliers. Lors du déplacement sur une pente, il convient d'abaisser le centre de gravité, de replier le mât et de vérifier les conditions d'adhérence du sol ; la capacité de montée sécuritaire réelle doit être jugée en fonction de l'état du site.

🦵 Vérins de 1,4 m de haut favorisant la mise à niveau de l'équipement

La course des vérins de 1,4 m de haut peut être utilisée pour soutenir et mettre à niveau l'équipement sur un terrain irrégulier. Avant de commencer le forage, il convient de garantir la stabilité du châssis et des vérins sous charge, et si nécessaire d'ajouter des plaques de calage pour éviter l'enfoncement dans un sol mou, qui entraînerait l'inclinaison du mât et le décalage de la position du trou.

📦 Poids total de 4,7 T conciliant stabilité et facilité de transport

Le poids total de la machine est d'environ 4,7 T, avec des dimensions hors tout d'environ 3950 × 1750 × 2250 mm, ce qui la place dans la catégorie des foreuses de puits d'eau sur chenilles de petite et moyenne taille. Par rapport aux grandes foreuses de plus de 500 m, elle est plus facile à transporter et convient également aux équipes de forage de puits d'eau ayant de nombreux emplacements et nécessitant des déplacements fréquents.

🧰 Options d'équipement courantes

Selon le projet, il est possible de configurer des tiges de forage de 76 mm ou 89 mm, des marteaux fond de trou, des trépans, des outils de tubage, un compresseur d'air, des tuyaux d'air, un lubrificateur d'air et un équipement à mousse, etc. Les équipements associés doivent être combinés en fonction de la profondeur cible, du diamètre du trou, de la formation rocheuse et de la méthode de construction ; il n'est pas recommandé de configurer tous les éléments uniquement selon les paramètres maximaux.

⚠️ Précautions de construction et de maintenance

Avant de commencer chaque jour, vérifier les conduites hydrauliques, la tête rotative, le treuil, les chenilles, le mât et les connexions des tiges ; vérifier les raccords et les dispositifs de sécurité du compresseur d'air et des tuyaux d'air haute pression ; pendant la construction, observer en continu la pression d'air, l'évacuation des débris, le retour d'eau et la température de l'équipement ; après la fin, nettoyer rapidement la boue et la poussière, et vérifier les outils de forage d'usure.

En raison des différences dans les conditions géologiques réelles, les outils dans le trou, l'angle de forage et les méthodes d'opération, l'efficacité de forage finale, la profondeur de forage et le résultat du puits doivent être basés sur les conditions réelles du site.

📊 Principaux paramètres techniques
