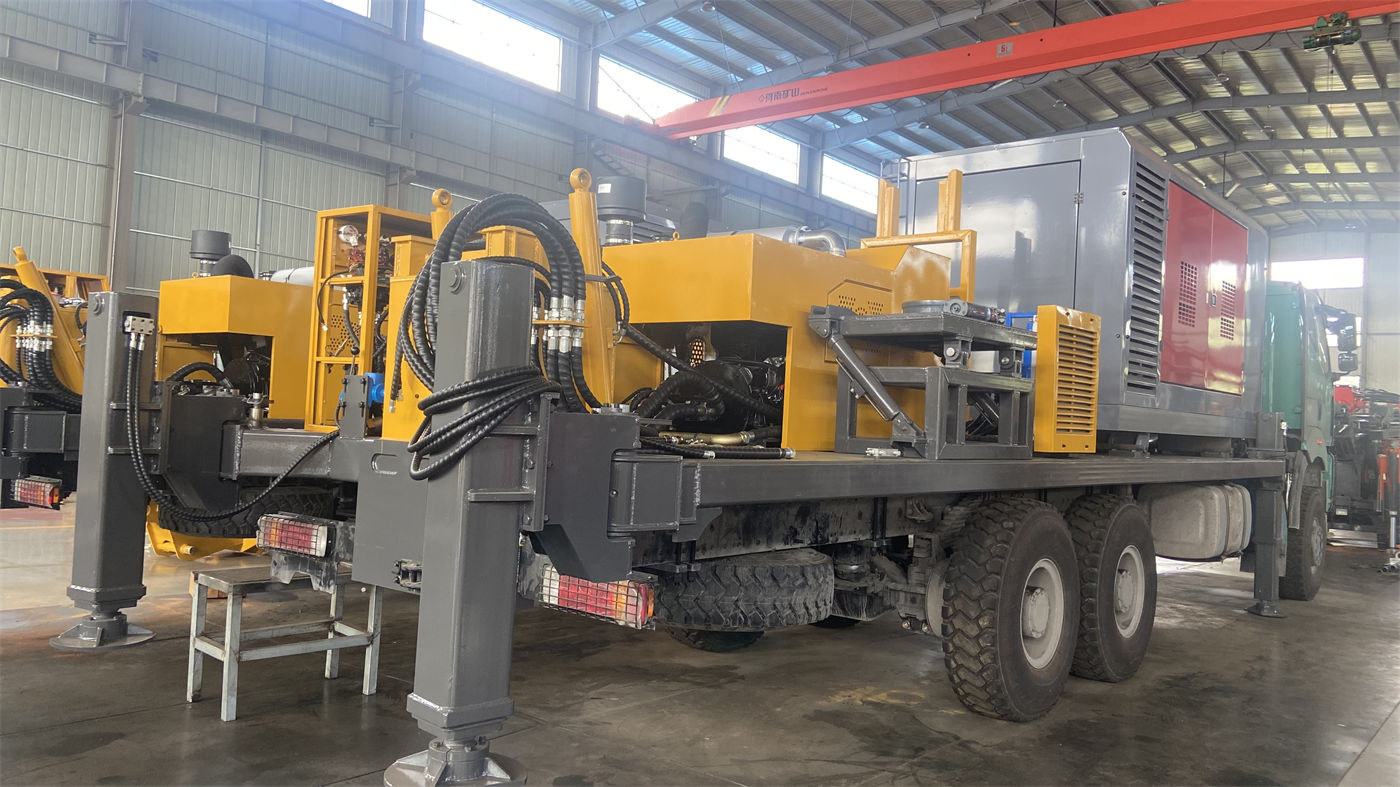

Dans le tableau de paramètres du WR300SEL, trois valeurs sont faciles à comprendre isolément, mais tendent à être interprétées séparément lorsqu'on les met ensemble : 6,6 m en une seule poussée, compatibilité avec des tiges de 1,5 à 6 m, force de levage de 18 T. Les deux premières concernent la longueur, la troisième la charge ; en apparence, elles relèvent de rubriques différentes. Pourtant, lorsqu'on passe à un forage réel, ces trois éléments sont les maillons d'une même chaîne : avant de forer, on décide de la longueur de tige à utiliser ; cette longueur contraint à son tour la possibilité de tirer pleinement parti de la poussée unique ; plus le train de tiges est long, plus son poids propre augmente, et la force de levage doit offrir une marge lors de la descente et de la remontée. Cet article lit ce tableau de paramètres dans l'ordre de cette chaîne, en n'utilisant que les données publiées ; les parties pour lesquelles la documentation ne donne pas de conclusion quantitative sont signalées séparément.
Déterminer d'abord ce que signifie « une seule poussée » dans le tableau de paramètres
« 6,6 m en une seule poussée » décrit la longueur dont la tête d'entraînement peut faire avancer l'outil de forage en une seule course ; la documentation associée indique également la compatibilité avec des tiges de 1,5 m, 2 m, 3 m et 6 m. C'est en lisant ces deux champs ensemble que la relation de compatibilité devient valable : la course de poussée unique doit couvrir la longueur d'une tige pour permettre d'en raccorder une nouvelle une fois la poussée terminée, sans arrêt intermédiaire.
Selon cette relation, une tige de 6 m s'inscrit dans une course de 6,6 m avec une marge ; les tiges de 1,5 m, 2 m et 3 m laissent un espace restant après la poussée complète, qu'il faut gérer par ajout de tige ou par une seconde poussée. La documentation ne précise pas le rythme opératoire de raccordement pour les différentes longueurs de tiges ; ce point ne peut pas être déduit directement du tableau de paramètres.
Ce que la longueur de tige modifie dans le processus
Plus la tige est courte, plus le nombre de raccords et de déraccords nécessaires pour une même profondeur de trou est élevé. Pour un trou de 300 m, si l'on utilise uniquement des tiges de 6 m, un raccord correspond approximativement à 6 m d'avancement ; avec des tiges de 3 m, il faut deux fois plus de raccords et déraccords pour la même profondeur. Cette conversion découle de la longueur de tige elle-même ; elle est arithmétique et ne dépend pas des conditions géologiques.
Le raccordement et le déraccordement des tiges sont des opérations hors forage, qui occupent du temps de chantier ; de plus, à mesure que la profondeur augmente, la longueur de tige à manipuler et les étapes opératoires à chaque raccord évoluent. Le tableau de paramètres ne donne pas la durée d'un raccord ou déraccord ; on ne peut donc pas en déduire un chiffre quantitatif sur « le temps auxiliaire économisé ». La direction est en revanche certaine : à profondeur et conditions techniques égales, l'utilisation de tiges de 6 m réduit le nombre de raccords par rapport à des tiges de 3 m.
Le diamètre des tiges figure aussi dans la plage de compatibilité
La documentation indique des diamètres de tige optionnels de 76 mm, 89 mm et 102 mm, en parallèle de la plage de longueurs de 1,5 à 6 m. Longueur et diamètre constituent deux choix distincts, sans correspondance biunivoque. À longueur égale, une tige plus fine et une tige plus épaisse n'ont pas le même poids propre, ce qui intervient dans la discussion sur la force de levage de la section suivante ; toutefois, la documentation ne donne pas le poids par unité de longueur pour chaque diamètre, ce qui empêche toute comparaison quantitative ici.
Ce que la force de levage de 18 T prend en charge
Le tableau de paramètres indique une force de levage de 18 T ; elle est liée en amont au poids propre du train de tiges et en aval à la descente/remontée et à une partie des opérations de tubage. Lorsque la profondeur du trou augmente, le poids total des tiges suspendues sous le système de levage augmente en parallèle, et le frottement sur les parois du trou s'accumule à mesure que la section forée s'allonge. La rubrique force de levage doit couvrir la somme de ces charges, et non le poids d'une seule tige.
La combinaison longue course et tiges longues impose des exigences plus explicites à ce niveau : une tige plus longue est raccordée en une fois, et le train de tiges suspendu lors d'une descente/remontée peut aussi être plus long. La documentation ne fournit pas les valeurs de charge concrètes pour différentes profondeurs et combinaisons de diamètres de tiges, ni la marge que représente 18 T pour une profondeur et un assemblage d'outils donnés. La question « 18 T suffisent-ils pour un trou de 300 m avec des tiges de 102 mm ? » ne peut donc pas être tranchée à partir de ce seul tableau de paramètres ; elle nécessite un calcul séparé intégrant le poids réel des tiges et les conditions du trou.
Au-delà de la force de levage, d'autres éléments accompagnent la même opération

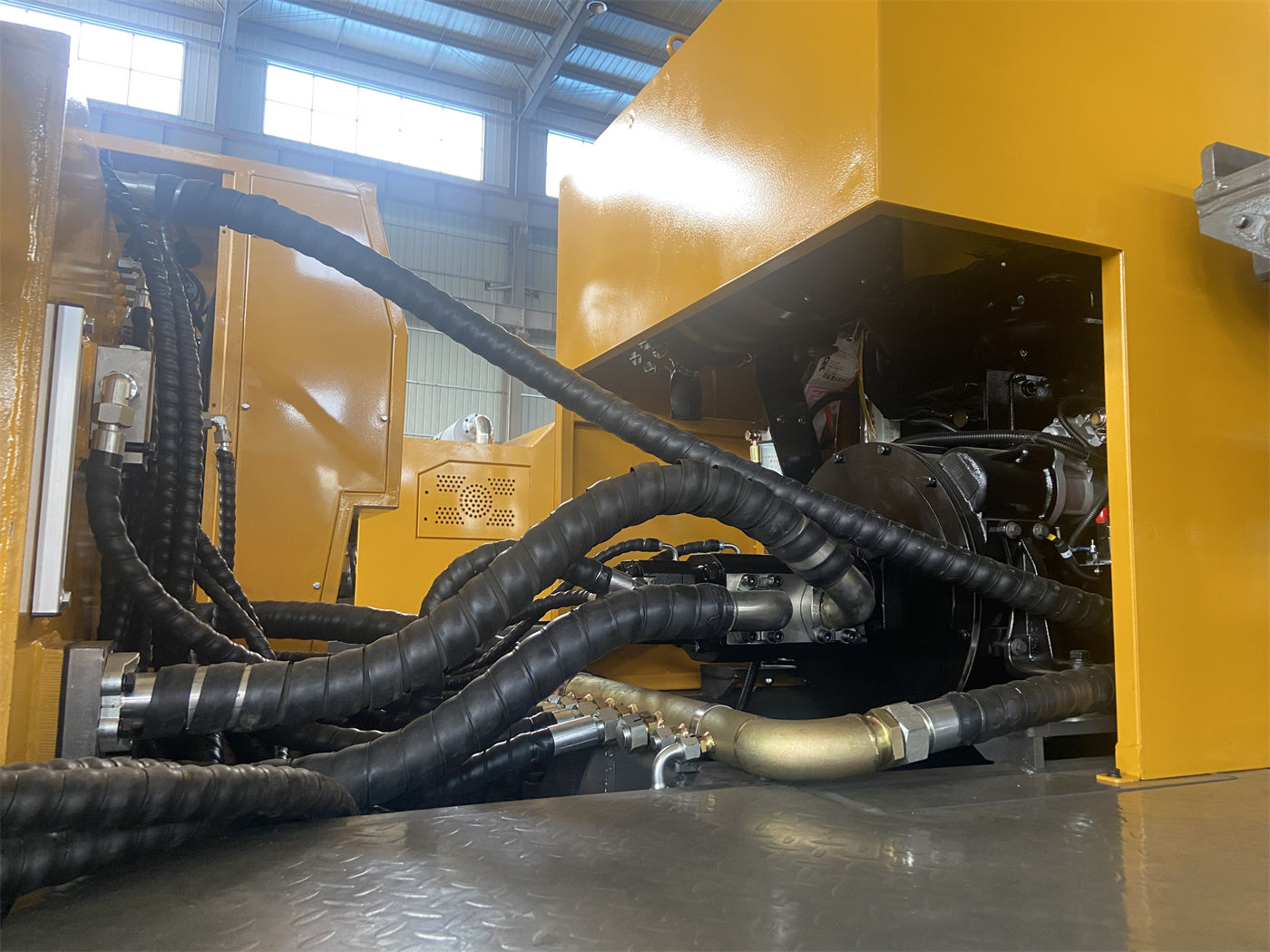

Deux autres valeurs de la documentation concernent la descente/remontée : la remontée rapide à 22 m/min et l'avancement rapide à 40 m/min, ainsi que le treuil auxiliaire de 2 T. La remontée rapide et l'avancement rapide correspondent à la vitesse des mouvements hors forage ; le treuil auxiliaire peut servir à manutentionner les tiges, les marteaux fond de trou et les outils de tubage. Ces éléments, avec la force de levage de 18 T, constituent l'ensemble fonctionnel de l'opération de descente/remontée, mais chacun intervient à un stade différent ; les 2 T du treuil auxiliaire ne doivent pas être intégrés au calcul de la force de levage principale.
Replacer les trois paramètres dans un même trou
Supposons un projet de puits d'eau de l'ordre de 300 m, avec des tiges de 6 m et un travail en poussée unique de 6,6 m. La chaîne fonctionne alors ainsi : la course de poussée unique couvre la longueur d'une tige, le nombre de raccords se déploie par palier de 6 m ; le poids propre du train de tiges dû à l'allongement des tiges doit être repris par la force de levage de 18 T ; le temps hors forage lors des descentes/remontées est réparti entre la remontée rapide, l'avancement rapide et le treuil auxiliaire.
Si l'on passe à des tiges de 3 m, le segment « une poussée unique couvre une tige » reste valable, mais le nombre de raccords double, la part de temps des mouvements hors forage augmente, et la composition des charges supportées par la force de levage de 18 T change également : le train de tiges suspendu lors d'une descente/remontée est plus court, mais le nombre total de raccords et déraccords est plus élevé. Ces deux choix correspondent à des modes d'organisation de chantier différents, et non à un simple niveau d'efficacité.
Autres valeurs du tableau liées aux relations de compatibilité
Plusieurs autres éléments de la même documentation sont concernés par cette chaîne ; ils sont regroupés ici pour faciliter la vérification :
| Paramètre | Donnée | Lien avec la compatibilité des tiges |
|---|---|---|
| Longueur de poussée unique | 6,6 m | Détermine la longueur de tige couverte par une course |
| Longueur de tige | 1,5 / 2 / 3 / 6 m | Influe sur le nombre de raccords et la répartition du poids propre du train de tiges |
| Diamètre de tige | 76 / 89 / 102 mm | Détermine avec la longueur le poids du train de tiges |
| Force de levage | 18 T | Reprend le poids propre du train de tiges, le frottement des parois et le tubage |
| Remontée rapide / avancement rapide | 22 m/min / 40 m/min | Influe sur la durée des mouvements hors forage |
| Treuil auxiliaire | 2 T | Pour la manutention des tiges, des marteaux fond de trou et des outils |
Ce tableau ne fait que signaler les relations de combinaison ; il n'indique pas qu'il existe une formule de conversion entre les paramètres. Le tableau de paramètres fournit des valeurs indépendantes ; les relations de compatibilité doivent être déduites par opération.
Questions auxquelles ce tableau de paramètres ne répond pas
- Pour un même puits réalisé avec des tiges de 6 m ou de 3 m, l'écart concret du nombre de raccords peut être calculé selon la profondeur, mais la durée d'un raccord et le temps total économisé ne sont pas fournis par la documentation ; aucune conclusion quantitative n'est possible.
- La marge de la force de levage de 18 T pour différentes profondeurs et combinaisons de diamètres de tiges n'est pas fournie sous forme de tableau.
- Le poids par unité de longueur des trois diamètres de tige 76 mm, 89 mm et 102 mm n'est pas indiqué ; le poids propre du train de tiges ne peut donc pas être estimé à partir de ces données.
- Les exigences réelles de la configuration à longue course en matière de dégagement au sol et de manutention des tiges ne font l'objet que de descriptions indicatives, sans seuil dimensionnel précis.
Ces points doivent être confirmés séparément auprès du fournisseur lors de la sélection ou de la mobilisation. Le tableau de paramètres permet de déterminer les rubriques correspondant à la longueur et à la charge ; il ne remplace pas un calcul de charge adapté à un assemblage d'outils et à des conditions de profondeur donnés.
