Foreuse pour puits d'eau sur chenilles

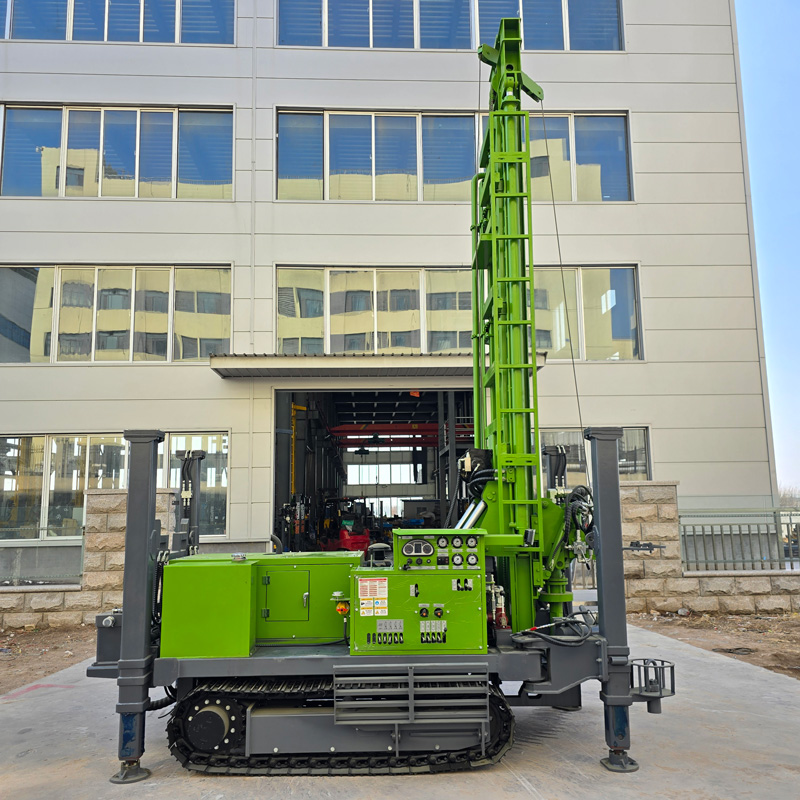

La WR300SEL est une foreuse de puits d'eau sur chenilles de 300 m qui se distingue par sa « longue course, moins de raccords de tiges et une efficacité de forage continu plus élevée ». Elle appartient à la même série hautement rentable que la WR300SE, mais leurs positionnements diffèrent : la WR300SE privilégie une course standard et une configuration conventionnelle, tandis que la WR300SEL adopte une longueur d'avancement de 6,6 m en une seule fois, permettant d'utiliser directement des tiges de forage jusqu'à 6 m. Elle convient mieux aux clients qui accordent de l'importance à l'efficacité de raccordement des tiges, à la construction continue et aux projets de puits d'eau de profondeur moyenne.

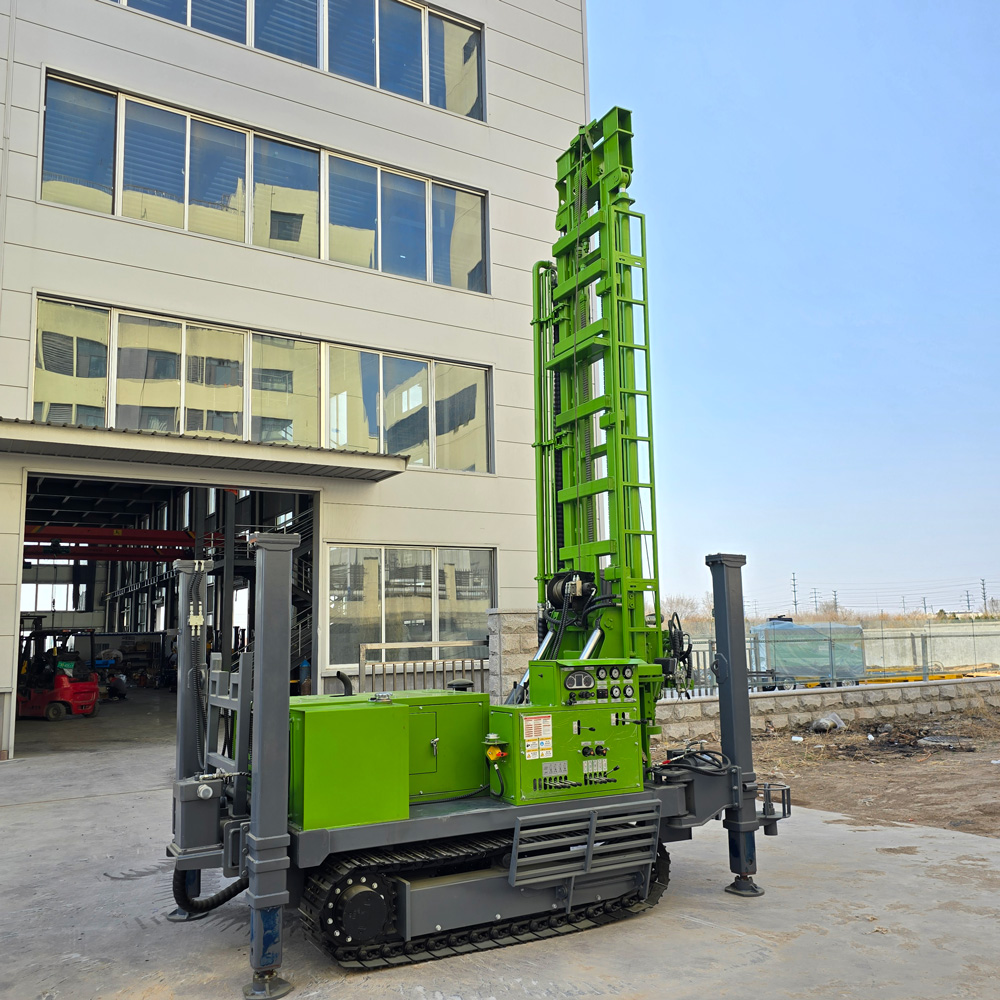

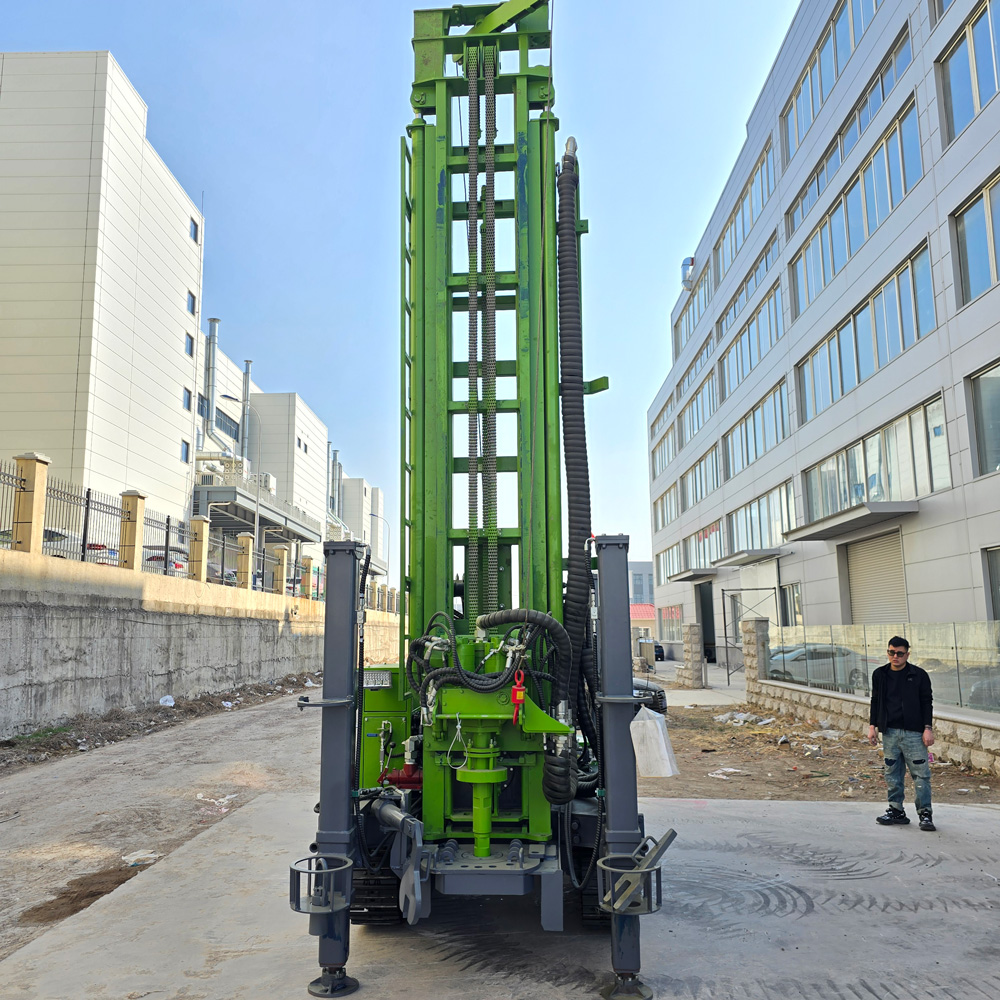

La plus grande valeur pratique d'un mât à longue course n'est pas simplement un « mât plus long », mais la réduction du nombre de raccords de tiges. Avec des tiges de 6 m, pour réaliser un forage de 300 m, le nombre de raccords et déraccords de tiges est nettement réduit, ce qui diminue le temps auxiliaire. Pour les clients qui doivent forer en continu toute la journée, dont l'équipe est réduite ou dont le projet est sensible aux délais, cette différence est plus significative qu'une simple augmentation de la puissance du moteur.

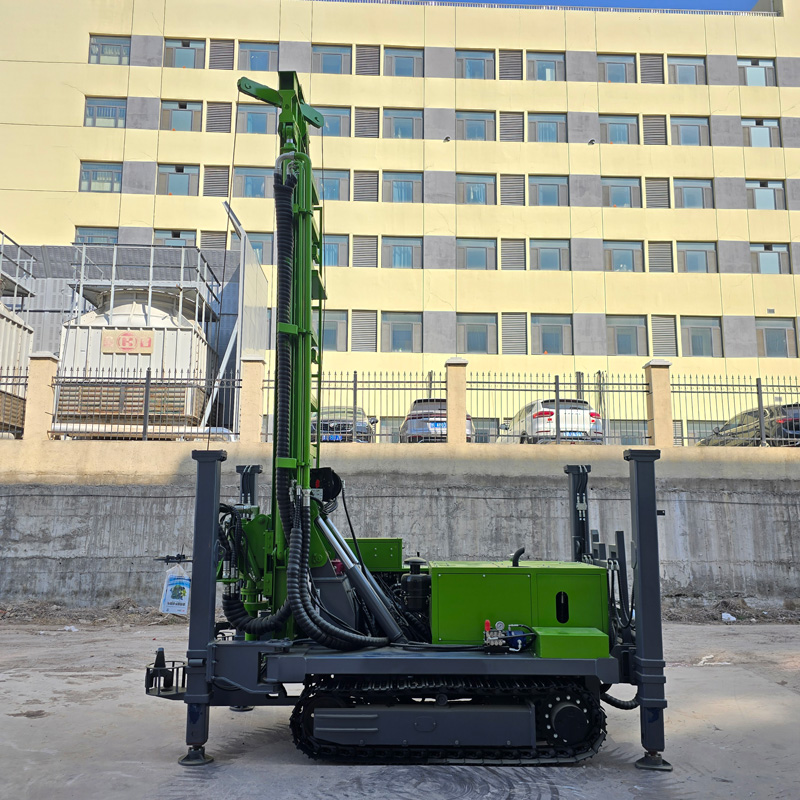

La WR300SEL peut utiliser des tiges de 1,5 m, 2 m, 3 m et 6 m, avec des diamètres de 76 / 89 / 102 mm. Des tiges plus courtes peuvent être utilisées sur des sites étroits ou lorsque le transport est limité ; lorsque l'espace est suffisant et que le forage continu est privilégié, les avantages des tiges de 6 m peuvent être exploités. Cela permet de conserver une flexibilité de construction tout en améliorant le rythme de forage dans les projets adaptés.
Avec une profondeur de forage maximale de 300 m et un diamètre de 140–325 mm, elle couvre les puits d'eau domestique ruraux, les puits d'irrigation agricole, l'eau pour l'élevage, l'approvisionnement en eau des zones minières et les puits d'eau industriels généraux. Pour la plupart des projets ne nécessitant pas de forages très profonds de plus de 500 m, les équipements de 300 m offrent un meilleur équilibre entre le coût de l'équipement, le poids de transport et la capacité de construction.
Les zones d'irrigation agricole nécessitent souvent la construction continue de plusieurs puits d'eau. Si chaque puits nécessite de fréquents raccords et déraccords de tiges courtes, le temps auxiliaire augmente sans cesse. Avec des tiges de 6 m, la WR300SEL réduit la fréquence de raccordement, ce qui la rend plus adaptée aux tâches de forage continu dans les grandes surfaces agricoles, les vergers, les pépinières et les zones de serres. Pour les équipes sous-traitantes, ce gain d'efficacité a un impact direct sur le temps de travail effectif quotidien.
L'équipement utilise un châssis à chenilles et un moteur Yuchai de 85 kW, sans dépendre d'une alimentation électrique fixe, ce qui le rend adapté au développement des eaux souterraines pour les villages, les écoles, les cliniques et les habitations isolées. La profondeur de forage de 300 m permet de couvrir une gamme d'aquifères plus large que les petites foreuses de puits peu profonds, mais la profondeur finale du puits doit toujours être déterminée en fonction des conditions hydrogéologiques locales.
Les zones minières présentent souvent des conditions routières moyennes, un sol caillouteux et des emplacements de forage dispersés. La structure à chenilles de la WR300SEL facilite les déplacements sur de courtes distances à l'intérieur de la mine. Elle peut être utilisée pour l'eau domestique, l'abattage des poussières, le lavage des équipements et certains puits d'eau pour la production auxiliaire. Si le projet nécessite des puits de décompression, la structure du puits doit être conçue séparément en fonction des données hydrogéologiques, du diamètre du puits et du débit de la pompe.
Les usines, les parcs industriels, les camps de construction routière et les projets d'infrastructure peuvent également nécessiter une source d'eau indépendante. La WR300SEL convient à ce type de forage de puits de profondeur moyenne, en particulier pour les chantiers de longue durée nécessitant un approvisionnement en eau stable. La structure à longue course permet de réduire la fréquence des raccords manuels de tiges lors du forage continu, améliorant ainsi le taux d'utilisation de l'équipement.
Par rapport à la foreuse économique standard de 300 m, la WR300SEL atteint une force de levage de 18 T. À mesure que la profondeur du trou augmente, le poids propre des tiges et le frottement sur les parois augmentent également. Une capacité de levage plus élevée facilite les manœuvres normales de descente et de remontée des tiges ainsi que certaines opérations de tubage. En cas de coincement, de rétrécissement ou d'éboulement des parois, il convient d'abord de résoudre le problème par le nettoyage du trou, une remontée douce et des ajustements de procédé, plutôt que d'utiliser directement la force de levage maximale.
Avec un couple de rotation de 5700–7500 N·m et une vitesse de rotation de 40–70 tr/min, elle peut être utilisée avec un marteau fond de trou pour forer dans des formations telles que la roche altérée, le calcaire, le grès et le granite. Les exigences de couple varient selon le diamètre du trou et le marteau fond de trou. Lors de la construction, les paramètres de rotation doivent être ajustés en fonction de la charge de l'outil de forage, des variations de la formation et de l'état d'évacuation des débris.
La pression de service de référence pour le forage pneumatique au marteau fond de trou est de 1,7–3,0 MPa, avec une consommation d'air de 17–36 m³/min. Le choix du compresseur d'air doit prendre en compte à la fois la pression et le débit. Lorsque le diamètre du trou augmente, que la formation devient plus dure ou que l'altitude augmente, si le débit est insuffisant, même si la pression atteint la valeur requise, il peut y avoir un impact insuffisant du marteau fond de trou et des difficultés d'évacuation des débris.
Dans les formations rocheuses relativement massives telles que le calcaire, le grès et le granite, le forage pneumatique avec marteau fond de trou DTH peut être utilisé. Lors du forage en roche dure, il convient de se concentrer sur la lubrification du marteau fond de trou, l'usure du trépan et l'évacuation des débris au fond du trou. Si les débris de retour diminuent ou si la pression d'air change sensiblement pendant le forage continu, il faut nettoyer le trou et vérifier l'outil de forage en temps utile.
Bien que la roche altérée offre une moindre résistance au forage, les parois du trou sont plus sujettes aux éboulements et au rétrécissement. En présence de formations alternant dur et tendre, la vitesse d'avancement doit être ajustée en fonction du couple, de la pénétration et des variations des débris de retour. Si nécessaire, un tubage doit être utilisé pour protéger la partie supérieure instable du trou, afin d'éviter un coincement lors du forage en profondeur.
Dans les formations meubles, la stabilisation du trou est plus importante que l'efficacité de percussion. Les couches de sol, d'argile, de sable et de gravier peuvent nécessiter l'utilisation de boue, de tubage ou d'autres méthodes de stabilisation pour traiter la partie supérieure du trou avant d'entrer dans la roche pour le forage au marteau fond de trou. Si le projet comporte une épaisse couche meuble, il convient de prévoir à l'avance la pompe à boue et le plan de tubage lors de la configuration de l'équipement.
Les zones broyées sont sujettes aux pertes d'air, aux éboulements et aux coincements. Pendant la construction, il convient de réduire une avance trop rapide, de maintenir le nettoyage du trou et d'utiliser si nécessaire de la mousse ou un tubage. Si la perte d'air est importante, il faut d'abord évaluer les fractures et les cavités plutôt que d'augmenter simplement la pression du compresseur.
Après être entré dans l'aquifère, l'eau souterraine modifie l'évacuation des débris et l'état de fonctionnement du marteau fond de trou. Il convient d'ajuster l'alimentation en air et la méthode de nettoyage du trou en fonction du débit d'eau, et d'enregistrer la profondeur des principales couches productrices. Lors de la réalisation finale du puits, la position de l'aquifère doit également déterminer la structure du tubage, du filtre et de l'étanchéité.
La remontée rapide et l'avancement rapide servent principalement aux mouvements hors forage, tels que la manipulation des tiges, le retour de la tête d'entraînement et le réglage des outils. Ils permettent de réduire le temps auxiliaire, mais ne correspondent pas à la vitesse réelle de pénétration dans la roche. L'efficacité de forage de référence donnée est de 15–35 m/h ; l'efficacité réelle dépend de la formation, du trépan, du marteau fond de trou et du compresseur d'air.
La force de levage du treuil auxiliaire est de 2 T. Il peut être utilisé pour déplacer le marteau fond de trou, les tiges, les outils de tubage et certains accessoires. Pour la construction avec des tiges de 6 m, une utilisation raisonnable du treuil et de l'échelle permet de réduire l'intensité de la manutention manuelle, mais il est impératif de contrôler la charge et de tenir le personnel à l'écart de la zone de levage.
La vitesse de déplacement de l'équipement est d'environ 2,5 km/h, avec une capacité de montée maximale de référence de 30°. La structure à chenilles convient aux routes rurales ordinaires, aux chemins de gravier des zones minières et aux sols non entièrement stabilisés. Avant tout déplacement, il convient d'évaluer la pente, le degré de glissance et la portance du sol. Le mât à longue course doit être en position de transport sécurisée.
Le poids total de référence de la WR300SEL est d'environ 8 T, avec des dimensions hors tout d'environ 5900 × 1850 × 2200 mm. En raison de la configuration à longue course de 6,6 m, il convient de vérifier avant le transport la longueur du véhicule, les points d'arrimage et l'espace de manœuvre sur le site. Par rapport aux modèles à course standard, elle met davantage l'accent sur l'efficacité de construction, de sorte que l'organisation du transport doit également être planifiée à l'avance.
Ce modèle utilise un moteur Yuchai de 85 kW, fournissant la puissance au système hydraulique, à la rotation, à l'avancement et au déplacement sur chenilles. Pour les longues tiges, les grands diamètres de trou et les conditions de roche dure, une réserve de puissance plus élevée permet de maintenir des opérations continues. Lors de travaux prolongés à forte charge, il convient de vérifier en priorité le refroidissement du moteur, le filtre à air et la température de l'huile hydraulique.
Les documents proposent également des options telles qu'un générateur et une motorisation électrique. Pour les mines fixes ou les chantiers disposant d'une alimentation électrique stable, une solution électrique peut être évaluée en fonction du coût de l'énergie et des conditions de maintenance ; pour les projets isolés en pleine nature, la motorisation diesel est généralement plus appropriée. La configuration finale doit être déterminée en fonction des conditions énergétiques du site.
Le mât à longue course et les tiges de 6 m permettent de réduire le nombre de raccords, mais exigent davantage d'espace libre sur le site, de manutention des tiges et de stabilité de l'équipement. Avant de commencer le forage, il convient de vérifier l'espace de déploiement du mât, la portance du sol et la charge sur les stabilisateurs ; lors de l'utilisation de longues tiges, éviter les chocs latéraux et la flexion ; les inspections quotidiennes doivent également inclure l'état des glissières du mât, des axes de liaison et de la fixation de l'échelle.
En raison des différences dans les conditions géologiques réelles, les outils de fond de trou, l'angle de forage et les méthodes d'exploitation, l'efficacité de forage finale, la profondeur et la qualité du puits doivent être basées sur les conditions réelles du site.
| Paramètre | Valeur |
|---|---|
| Paramètres de base | |
| Modèle | WR300SEL |
| Type d'équipement | Foreuse de puits d'eau sur chenilles à mât télescopique longue course hautement rentable |
| Différence de modèle | WR300SE version à course standard ; WR300SEL version à longue course de 6,6 m |
| Profondeur de forage maximale | 300 m |
| Diamètre de forage | 140–325 mm |
| Configuration des tiges | |
| Diamètre des tiges | 76 / 89 / 102 mm |
| Longueur des tiges | 1,5 / 2,0 / 3,0 / 6,0 m |
| Mât et système d'avancement | |
| Structure du mât | Mât télescopique / version longue course |
| Longueur d'avancement en une fois | 6,6 m |
| Force de levage | 18 T |
| Vitesse de remontée rapide | 22 m/min |
| Vitesse d'avancement rapide | 40 m/min |
| Course des stabilisateurs hauts | 1,4 m |
| Système de rotation | |
| Couple de rotation | 5700–7500 N·m |
| Vitesse de rotation | 40–70 tr/min |
| Système de puissance | |
| Marque du moteur | Yuchai |
| Puissance du moteur | 85 kW |
| Paramètres d'adaptation du compresseur d'air | |
| Pression de service | 1,7–3,0 MPa |
| Consommation d'air | 17–36 m³/min |
| Note d'adaptation | Choisir le compresseur d'air en fonction du diamètre du trou, des spécifications du marteau fond de trou, de la profondeur cible, de l'altitude et de la dureté de la formation |
| Systèmes auxiliaires | |
| Force de levage du treuil | 2 T |
| Échelle | Configuration du mât à longue course |
| Générateur / motorisation électrique | En option selon la configuration finale |
| Châssis à chenilles | |
| Vitesse de déplacement | 2,5 km/h |
| Capacité de montée maximale | 30° |
| Largeur de chargement | 2,6 m |
| Site d'application | Routes rurales, zones minières, terrains en gravier et sols généralement irréguliers |
| Dimensions et poids | |
| Dimensions hors tout | 5900 × 1850 × 2200 mm |
| Poids total | 8 T |
| Adaptabilité typique aux formations | |
| Roche dure massive | Forage DTH avec marteau fond de trou et compresseur d'air appropriés |
| Roche altérée | Ajuster l'avancement selon la stabilité des parois et utiliser un tubage si nécessaire |
| Couverture meuble | Peut nécessiter un tubage, de la boue ou d'autres mesures de stabilisation |
| Formation broyée | Contrôler l'avancement, renforcer le nettoyage du trou, éventuellement avec de la mousse ou un tubage |
| Aquifère | Ajuster l'alimentation en air, le tubage et le nettoyage du trou selon le débit d'eau |
| Applications typiques | |
| Approvisionnement en eau rural et communautaire | Développement des eaux souterraines pour villages, écoles, cliniques et petites communautés |
| Irrigation agricole | Puits d'eau pour champs, vergers, serres et élevage |
| Eau industrielle et de construction | Usines, parcs industriels, camps de construction et projets d'infrastructure |
| Approvisionnement en eau des zones minières | Eau domestique, abattage des poussières, production auxiliaire et certains puits de décompression |
| Exploration géothermique | Forages de gradient de température et certains projets d'exploration géothermique peu profonde |
