Commençons par répondre clairement : dans la documentation de ce modèle WRTR1000, le mât est décrit comme « mât télescopique hydraulique de type K de 60 T », c'est-à-dire un composant fixe de ce produit de classe 1000 m ; il n'existe pas d'option « avec ou sans » pour un même modèle. La vraie question n'est pas de savoir s'il faut l'équiper, mais pourquoi un appareil de forage à table de rotation de classe 1000 m en est arrivé au point où le télescopique est indispensable. En lisant ensemble les paramètres du mât, les outils de forage et le châssis, la réponse est assez concentrée.
Décomposons d'abord cette question en trois niveaux
« Faut-il nécessairement un mât télescopique ? » contient au moins trois questions distinctes : ce modèle propose-t-il une version sans mât télescopique ; une profondeur de forage de 1000 m exige-t-elle nécessairement une structure télescopique ; le mât télescopique résout-il un problème de procédé de construction ou un problème de transport. Les réponses diffèrent, et les mélanger conduit facilement à un vague « cela dépend ».
- Au niveau du modèle : dans la documentation du WRTR1000, la rubrique mât ne comporte qu'une seule mention, à savoir mât télescopique hydraulique de type K de 60 T, sans configuration alternative non télescopique.
- Au niveau de la classe : il faut comparer la hauteur du mât, la hauteur utile, la charge et la longueur des tiges de forage utilisées.
- Au niveau de l'usage : il faut distinguer si le mouvement télescopique se produit lors des manœuvres de tiges ou lors du transport et du levage.
Hauteur de mât de 19,5 m et tige d'entraînement de 12,192 m
La hauteur totale du mât du WRTR1000 est de 19,5 m, la hauteur utile de 18,482 m. L'écart d'un peu plus d'un mètre entre ces deux valeurs correspond à l'occupation par la structure supérieure du mât et les liaisons inférieures ; c'est la hauteur utile qui sert réellement à la course de levage.
Parmi les outils de forage associés, la tige d'entraînement a pour spécification 108 × 108 × 12192 mm, la tige de forage standard 89 × 9400 mm, avec trois diamètres optionnels de 89 / 114 / 127 mm. En plaçant la tige d'entraînement de 12,192 m dans la hauteur utile de 18,482 m, la marge restante est réservée à la hauteur combinée du crochet de levage, de la tête d'injection, des anneaux de levage et des raccords de tiges de forage — cette partie n'est pas détaillée dans la documentation, il est donc impossible de déduire directement de la hauteur du mât combien de tiges peuvent être manipulées par voyage ; on peut seulement confirmer qu'il reste une marge dans le sens de la longueur.
La hauteur utile n'est pas la course de levage disponible
Le chiffre « hauteur utile 18,482 m » est facilement pris pour la course nette que peut parcourir le système de levage. La course réellement disponible doit encore déduire la longueur propre du crochet de levage, de la tête d'injection et du train d'outils. La documentation donne les dimensions structurelles du mât, pas la plage de course de travail du système de levage à l'intérieur du mât ; on ne peut donc pas prendre directement 18,482 m comme longueur de tige de forage levable par voyage pour les calculs.
Sur quelles conditions de travail pèse la charge de 60 T
La charge maximale du mât est de 60 T, et les charges nominales du crochet de levage et de la tête d'injection du même modèle sont également de 60 T. Ces trois valeurs alignées indiquent que la contrainte de la section profonde est uniformément placée sur la même ligne : après superposition du poids propre de la tige de forage, du poids du tubage et du frottement de la paroi du trou, peut-on effectuer les manœuvres dans la limite de 60 T.
Dans un forage de classe 1000 m, le poids de la tige de forage augmente de façon monotone avec la profondeur. La capacité de charge du mât à ce niveau n'est pas un élément accessoire, mais un élément de base au même titre que le couple de la table de rotation et la force de levage du treuil. Il faut noter que 60 T est une charge nominale, pas un quota permettant de continuer à lever après l'apparition d'une résistance anormale ; la documentation ne donne pas non plus de valeurs de traitement en cas de coincement ou d'autres conditions anormales, ce qui relève du jugement sur site selon les conditions du trou.
Le mot « télescopique » concerne l'état de transport
Le rôle de la structure télescopique hydraulique de type K peut être examiné séparément selon deux états.
- État de travail : le mât est dressé, fournissant une hauteur utile de 18,482 m et une charge de 60 T, supportant les opérations avec de longues tiges de forage et le tubage.
- État de transport : le mât peut réduire une partie de sa hauteur de travail et être transféré avec le châssis remorqué dans son ensemble.
La formulation originale de la documentation est « réduire une partie de la hauteur de travail en état de transport », sans donner la hauteur, la longueur ou les valeurs de limitation de hauteur après repliage. Cela signifie que l'on peut confirmer que le télescopique modifie l'état de transport, mais on ne peut pas en déduire les dimensions précises de transport routier, ni si le mât est complètement à plat en état de transport. Ces valeurs relèvent d'une vérification séparée auprès du fournisseur.

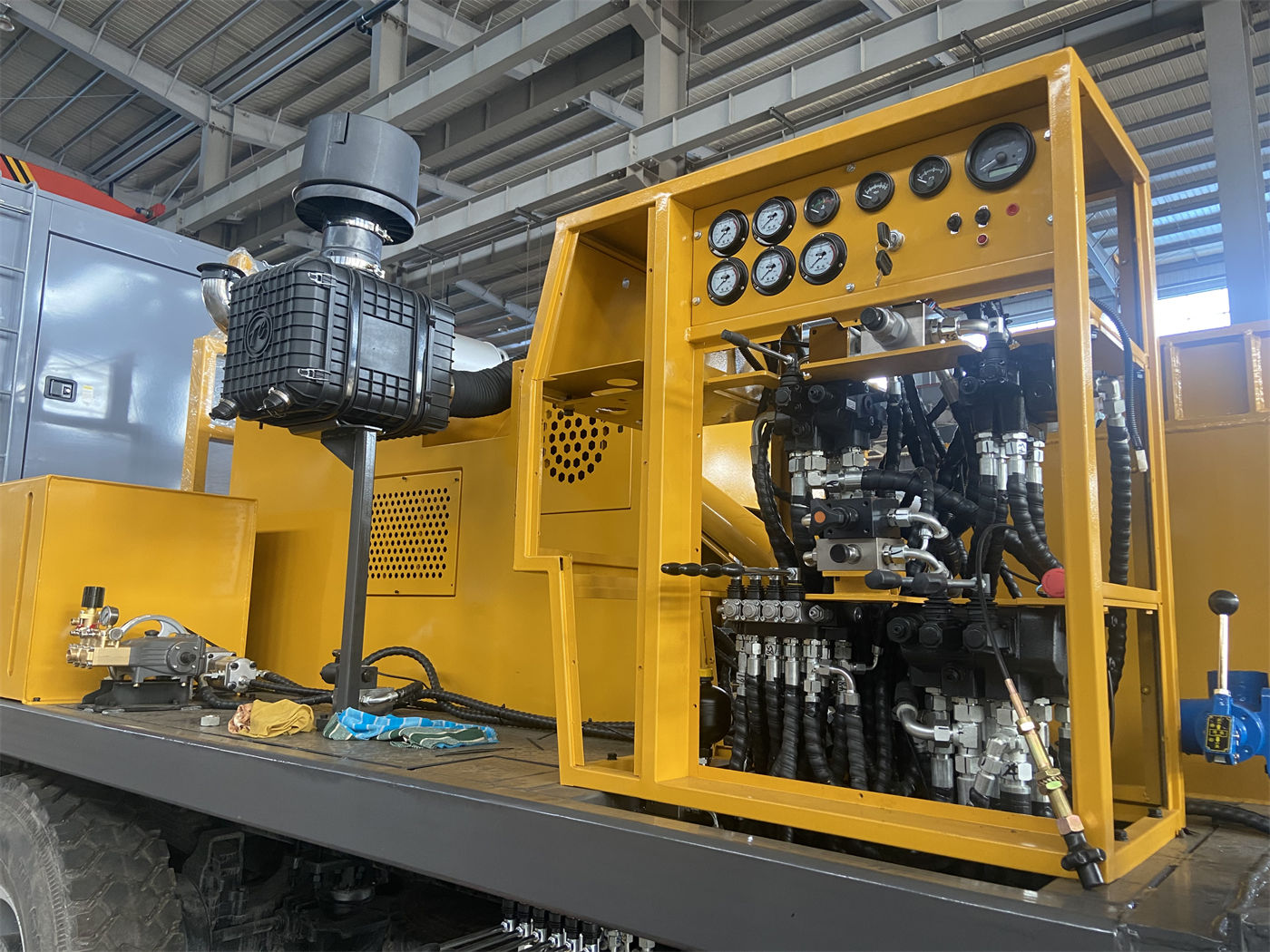

Le châssis remorqué impose que ce mât puisse changer de posture
Le WRTR1000 est une plateforme remorquée ; le mât, la table de rotation, le double treuil, la pompe à boue BW1200/7, le moteur diesel Cummins de 269 kW et le générateur auxiliaire de 50 kW sont tous disposés autour du même châssis. Pour que l'ensemble puisse se déplacer entre zones minières, fermes, champs géothermiques et projets de puits d'eau éloignés, le mât doit pouvoir être replié en transport et dressé sur site. Inversement, s'il s'agissait d'un équipement de forage entièrement fixe, le transport ne serait plus assuré par l'ensemble, et le caractère télescopique du mât ne serait plus contraint par la même raison.
Si l'on remplace par un mât fixe, où se situe le coût
En supposant que l'on n'utilise pas de structure télescopique, on peut déduire trois points directement affectés à partir des paramètres existants, mais il faut noter qu'il s'agit d'inférences à partir des paramètres disponibles, et non d'une évaluation d'un équipement spécifique.
| Étape | Paramètres actuels | À reconsidérer après suppression du télescopique |
|---|---|---|
| Transfert de l'ensemble | Châssis remorqué intégrant tous les systèmes | La hauteur de travail en état de transport ne peut pas être réduite ; la vérification des limitations de hauteur routière, de la charge des ponts et du rayon de braquage devient plus difficile |
| Levage et dressage du mât | Mât télescopique hydraulique de type K | Sans mouvement hydraulique, le dressage et le couchage du mât nécessitent un grutage ou d'autres moyens |
| Manipulation de longues tiges en forage profond | Hauteur utile 18,482 m, tiges standard de 9,4 m | La hauteur du mât elle-même ne change pas, mais les conditions de transport et de dressage modifient l'organisation sur site de la même configuration de longues tiges |
La troisième ligne du tableau peut être mal interprétée comme « le télescopique affecte l'efficacité de forage ». D'après la documentation, le télescopique modifie la posture du mât, pas sa hauteur ni sa charge une fois dressé ; l'efficacité de forage et de manœuvre dépend davantage de la hauteur utile, de la force de levage du treuil et de la longueur des tiges.
Au même niveau, ce qui est réellement contraint est la longueur des tiges
En déplaçant l'attention de la forme du mât vers la longueur des tiges, on voit un compromis plus clair : les tiges standard de 9,4 m et la tige d'entraînement de 12,192 m réduisent le nombre de raccords dans un forage profond de 1000 m, tout en augmentant les exigences d'espace dans le mât, d'organisation du levage et de longueur de transport. Dans cet ensemble, le mât télescopique joue le rôle de permettre la coexistence des opérations avec de longues tiges et du transfert de l'ensemble, et non celui d'un simple synonyme de « mât haut ».
La documentation donne également une force de levage à câble unique du treuil principal de 90 kN, une force de levage à câble unique du treuil auxiliaire de 50 kN, avec une capacité de câble de tambour de 160 m pour les deux. Les deux treuils principal et auxiliaire se répartissent la manipulation des tiges, l'assistance au tubage et le levage sur site. La charge du mât de 60 T, le crochet de levage de 60 T, la tête d'injection de 60 T et ces deux treuils constituent ensemble la chaîne complète de manipulation des tiges en forage profond ; aucun élément pris isolément ne suffit à juger la capacité opérationnelle.
Questions auxquelles la documentation ne répond pas
Les points suivants n'apparaissent pas dans la documentation de ce site sur le WRTR1000 ; pour les confirmer, il faut s'adresser au fournisseur :
- Hauteur, longueur et poids réels du mât en état de transport ;
- Équipements auxiliaires et dégagement au sol nécessaires au dressage du mât télescopique hydraulique ;
- Course de travail réelle du système de levage dans le mât ;
- Existence d'une version WRTR1000 sans mât télescopique ;
- Exigences d'inspection quotidienne et de maintenance du système hydraulique pour le mouvement télescopique.
Avant d'obtenir ces informations, remplacer directement « faut-il nécessairement un mât télescopique ? » par « il faut donc acheter avec télescopique » manque encore une étape. Le jugement défendable est le suivant : sur cette plateforme remorquée de classe 1000 m qu'est le WRTR1000, le mât télescopique de type K, la charge de 60 T, la hauteur utile de 18,482 m et la tige d'entraînement de 12,192 m apparaissent en ensemble, et le mouvement télescopique sert principalement au transfert de l'ensemble et au dressage du mât ; quant à savoir si un projet donné a besoin de ce niveau, il faut le déduire de la profondeur du trou, du diamètre, du programme de tubage et des conditions de déplacement, et non conclure isolément à partir de la forme du mât.
