Le diamètre de 900 mm correspond à la limite supérieure de la plage de diamètres de forage de la WRT1200, soit 105–900 mm, mais « l'équipement peut être indiqué pour 900 mm » et « un projet concret peut forer un puits à 900 mm » ne sont pas la même chose. Un grand diamètre augmente simultanément la charge des outils de forage, le poids du tubage, les besoins d'évacuation des déblais et la charge du compresseur d'air. Par conséquent, avant l'achat, il convient de confirmer segment par segment le diamètre, la profondeur, la force de levage, le couple de rotation, la pression et la consommation d'air, les spécifications des tiges et les conditions de transfert de la machine, plutôt que de juger sur une seule valeur.
Premier segment : déterminer d'abord l'objectif combiné de diamètre et de profondeur
Les paramètres de la WRT1200 donnés sur ce site sont : profondeur maximale de forage 1200 m, diamètre de forage 105–900 mm. Ces deux valeurs doivent être comprises ensemble — plus le diamètre de forage est grand, plus la charge des outils dans le trou et l'évacuation des déblais dans l'espace annulaire augmentent ; la profondeur réellement forable de manière stable doit être évaluée en fonction de la formation et des capacités associées. Les données ne précisent pas la « profondeur concrète atteignable avec un diamètre de 900 mm ».
- La limite supérieure de diamètre de 900 mm correspond généralement à des besoins de configuration pour un puits à grand débit, un tubage plus grand et une pompe submersible plus grande ;
- L'augmentation du diamètre entraîne une hausse du poids du tubage, du volume d'air d'évacuation des déblais et du débit requis du compresseur ;
- Pour un projet formel, il faut déduire le diamètre raisonnable à partir du débit cible, des spécifications du tubage et du type de pompe, plutôt que de concevoir directement à la valeur maximale.
Éléments à confirmer : la plage de profondeur recommandée sous un diamètre de 900 mm, la combinaison d'outils associée et le débit minimal du compresseur ne sont pas donnés dans les documents ; il faut demander au fournisseur des données officielles de correspondance diamètre—profondeur.
Deuxième segment : la force de levage et la pression axiale peuvent-elles couvrir les charges d'un grand diamètre ?
La force de levage de la WRT1200 est de 61 T et la pression axiale de 13 T. Lorsque la profondeur augmente, le poids propre des tiges, le poids du tubage et le frottement sur la paroi du trou augmentent nettement ; l'augmentation du diamètre accroît encore la charge des outils, du tubage et du système d'évacuation des déblais. La force de levage de 61 T est l'un des éléments importants pour juger de la faisabilité des manœuvres de tiges en forage profond, de la récupération du marteau fond de trou et de certaines opérations de tubage.
Les documents rappellent également : en cas de résistance anormale à l'extraction des tiges, il faut d'abord nettoyer le trou et évaluer l'état de la paroi, des outils et des sédiments, et ne pas simplement forcer avec la force de levage maximale. Il s'agit de la relation entre capacité de l'équipement et limites opérationnelles ; lors de l'achat, il convient de vérifier ensemble la force de levage et les spécifications prévues des tiges et du tubage.
Troisième segment : adéquation du couple de rotation et du régime à deux vitesses
Le couple maximal du système de rotation de la WRT1200 est de 24000 / 12000 N·m, correspondant à une configuration à deux vitesses de 75 / 150 r/min. La basse vitesse à couple élevé convient mieux aux grands diamètres, aux roches dures et aux sections à fort frottement ; la vitesse élevée convient aux formations stables à faible résistance. Le grand diamètre de 900 mm se situe généralement dans la plage de fonctionnement à faible vitesse et couple élevé.
| Paramètre | Valeur documentée | Point d'attention pour la conception grand diamètre |
|---|---|---|
| Couple maximal | 24000 / 12000 N·m | Grand diamètre, roche dure, section à fort frottement : privilégier la vitesse basse et le couple élevé |
| Vitesse de rotation | 75 / 150 r/min | Changer selon la charge des outils, le retour des déblais et l'évolution du couple |
| Force de levage | 61 T | Train de tiges en forage profond, tubage et récupération du marteau fond de trou |
| Pression axiale | 13 T | Adapter aux outils et à la roche |
Quatrième segment : pression d'air et consommation d'air en mode DTH
En forage DTH au marteau fond de trou, les documents indiquent une pression de travail recommandée de 1,65–8 MPa et une consommation d'air de 16–120 m³/min. Le grand diamètre de 900 mm, les forages profonds et les roches dures exigent à la fois une pression et un débit élevés du compresseur ; si la pression est suffisante mais le débit insuffisant, l'impact peut rester faible, l'évacuation des déblais difficile et des sédiments s'accumuler au fond.
- Après avoir atteint du calcaire, du grès, du granite ou d'autres roches dures relativement massives, on peut configurer un marteau fond de trou à pression moyenne ou élevée pour le forage DTH ;
- Pour les couches de sol, d'argile, de sable et de gravier, on peut utiliser la rotation à la boue, le tubage ou d'autres méthodes de stabilisation du trou ;
- Les roches altérées et les zones de faille fracturée sont sujettes aux éboulements, aux réductions de diamètre, aux fuites d'air et au coincement ; dans ces sections, il faut ralentir l'avancement excessif et renforcer le nettoyage du trou.
Éléments à confirmer : la combinaison concrète de pression et de débit du compresseur nécessaire pour un diamètre de 900 mm à la profondeur cible, ainsi que l'adéquation du modèle de marteau fond de trou, ne sont pas donnés dans les documents ; une confirmation spécifique selon la formation réelle est nécessaire.
Cinquième segment : spécifications des tiges et course d'avance
Les documents recommandent un diamètre de tige de 127 mm, avec des longueurs de 3 m ou 6 m. Les tiges de plus grand diamètre conviennent mieux aux couples élevés et aux forages profonds ; les tiges de 6 m réduisent le nombre de raccords, tandis que les tiges de 3 m sont plus flexibles pour le transport, la manutention et les sites contraints. La course d'avance/penetration est de 7 / 13 m, sélectionnable selon la configuration finale ; une course plus longue réduit les retours de la tête motrice et la fréquence de manipulation des tiges, tandis que la configuration de 7 m facilite davantage l'équilibre entre structure de la machine et adaptabilité au site. La configuration formelle doit être basée sur les documents de confirmation technique du fournisseur.
Sixième segment : transfert de la machine et conditions du site

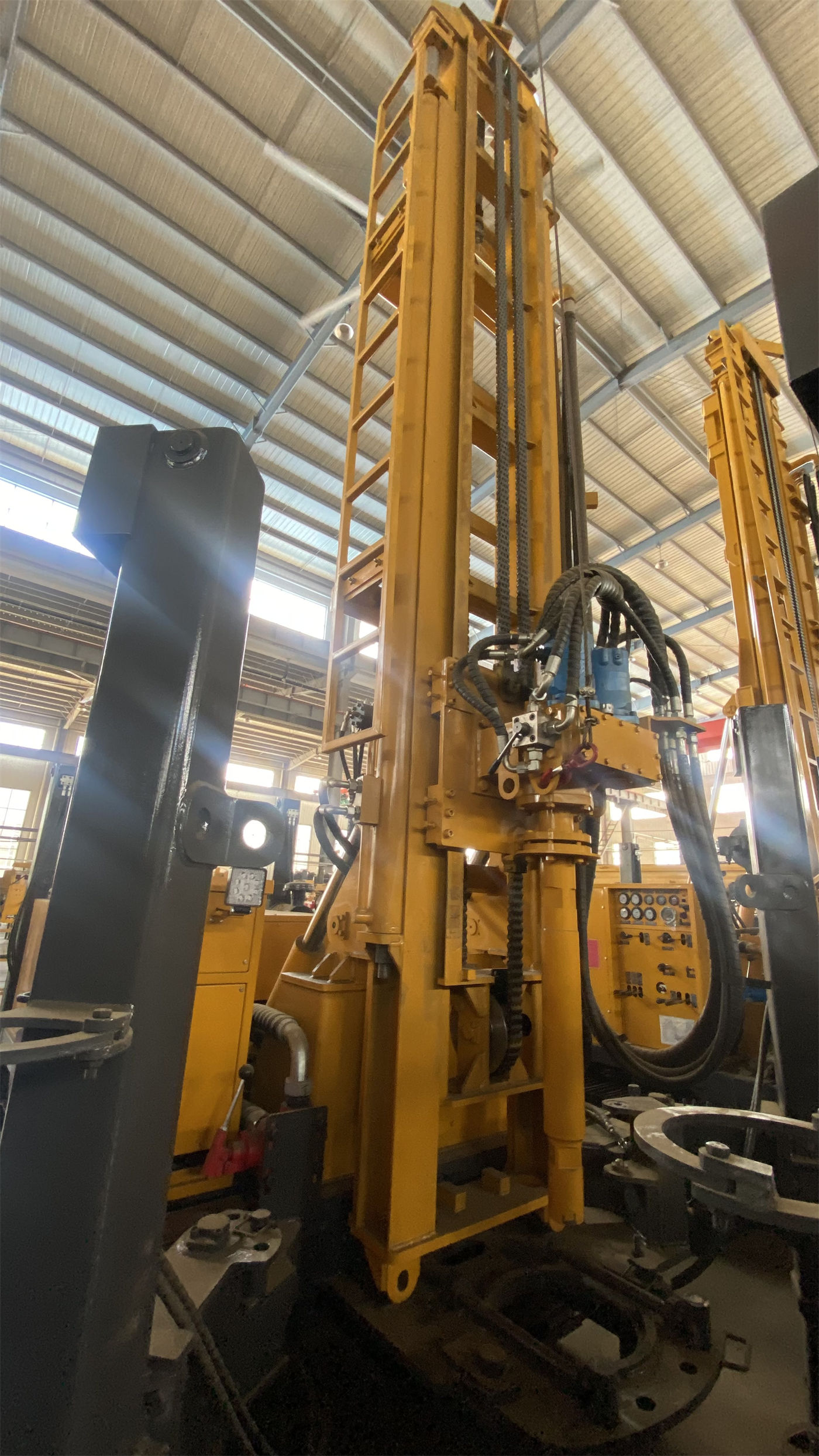

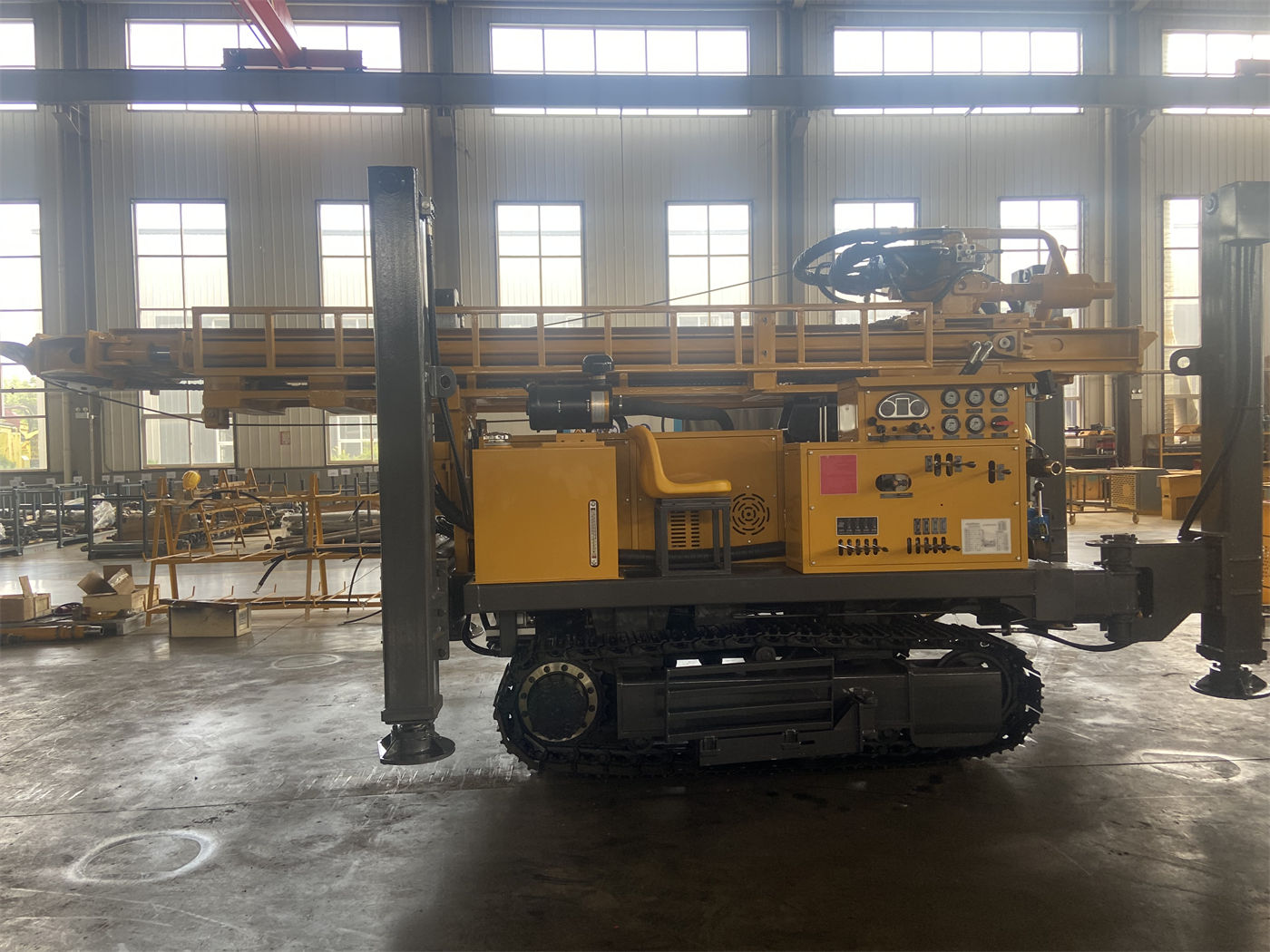

La WRT1200 pèse environ 32 T, ses dimensions de transport sont d'environ 11,5 × 2,25 × 3,2 m, et elle adopte une structure à mât droit plutôt qu'un mât télescopique, avec un gabarit de transport relativement fixe. Avant l'achat, il faut confirmer les limitations de hauteur routière, l'espace d'accès et le gabarit libre du site, tout en vérifiant la largeur des routes, la capacité portante des ponts, le rayon de braquage, la portance du sol et les obstacles en hauteur.
La structure à mât droit convient mieux aux rotations prolongées à couple élevé, aux manœuvres de trains de tiges lourds et aux opérations de tubage, mais son gabarit de transport est plus fixe. Ce point est directement lié à l'échelle du tubage et des outils nécessaires pour un puits de grand diamètre de 900 mm, et doit être pris en compte dès la phase de planification de l'accès au site.
Comment utiliser cette chaîne de paramètres dans les documents de confirmation d'achat
Il est recommandé de transformer les six segments ci-dessus en une liste de vérification : indiquer d'abord le diamètre cible de 900 mm et la profondeur cible, puis faire correspondre un par un la force de levage, les plages de couple, la pression et la consommation d'air, les spécifications des tiges, la course d'avance et les dimensions de transfert, et enfin marquer quelles valeurs proviennent des documents et lesquelles doivent être complétées et confirmées par le fournisseur. Les valeurs déjà confirmées dans les documents comprennent : profondeur de forage 1200 m, diamètre 105–900 mm, force de levage 61 T, pression axiale 13 T, couple 24000 / 12000 N·m, 75 / 150 r/min, pression d'air 1,65–8 MPa, consommation d'air 16–120 m³/min, tige recommandée 127 mm, course d'avance 7 / 13 m, puissance diesel 220 / 264 kW, double treuil auxiliaire 4 T + 3 T, poids total d'environ 32 T et dimensions de transport d'environ 11,5 × 2,25 × 3,2 m.
La profondeur réellement forable sous un diamètre de 900 mm, le choix du compresseur associé, la conception du tubage et des crépines, le schéma de la section d'étanchéité, etc., ne sont pas conclus dans les documents. Ces éléments doivent être vérifiés auprès du fournisseur ou du bureau d'études avant la conception formelle du puits, et il ne faut pas lancer la production directement sur la seule base des paramètres limites de l'équipement.
