WRT1200

💧 WRT1200 Foreuse de puits d'eau montée sur camion à mât droit de 1200 mètres

Le WRT1200 est une foreuse de puits d'eau entièrement hydraulique montée sur camion, lourde, conçue pour les puits d'eau ultra-profonds de 1200 mètres, le développement d'eaux souterraines à grand diamètre et les formations complexes. La machine adopte une structure à mât droit, intégrant le mât, la tête d'entraînement, l'avance hydraulique, les doubles treuils auxiliaires et le système de commande sur le châssis du camion. La profondeur de forage maximale est de 1200 m, le diamètre de forage de 105–900 mm, avec une force de levage de 61 T, un couple de rotation bi-mode de 24000 / 12000 N·m et une puissance diesel de 220 / 264 kW. Elle peut être utilisée pour l'approvisionnement en eau des mines, l'eau industrielle, l'irrigation profonde, le drainage de chantier et les études géothermiques.

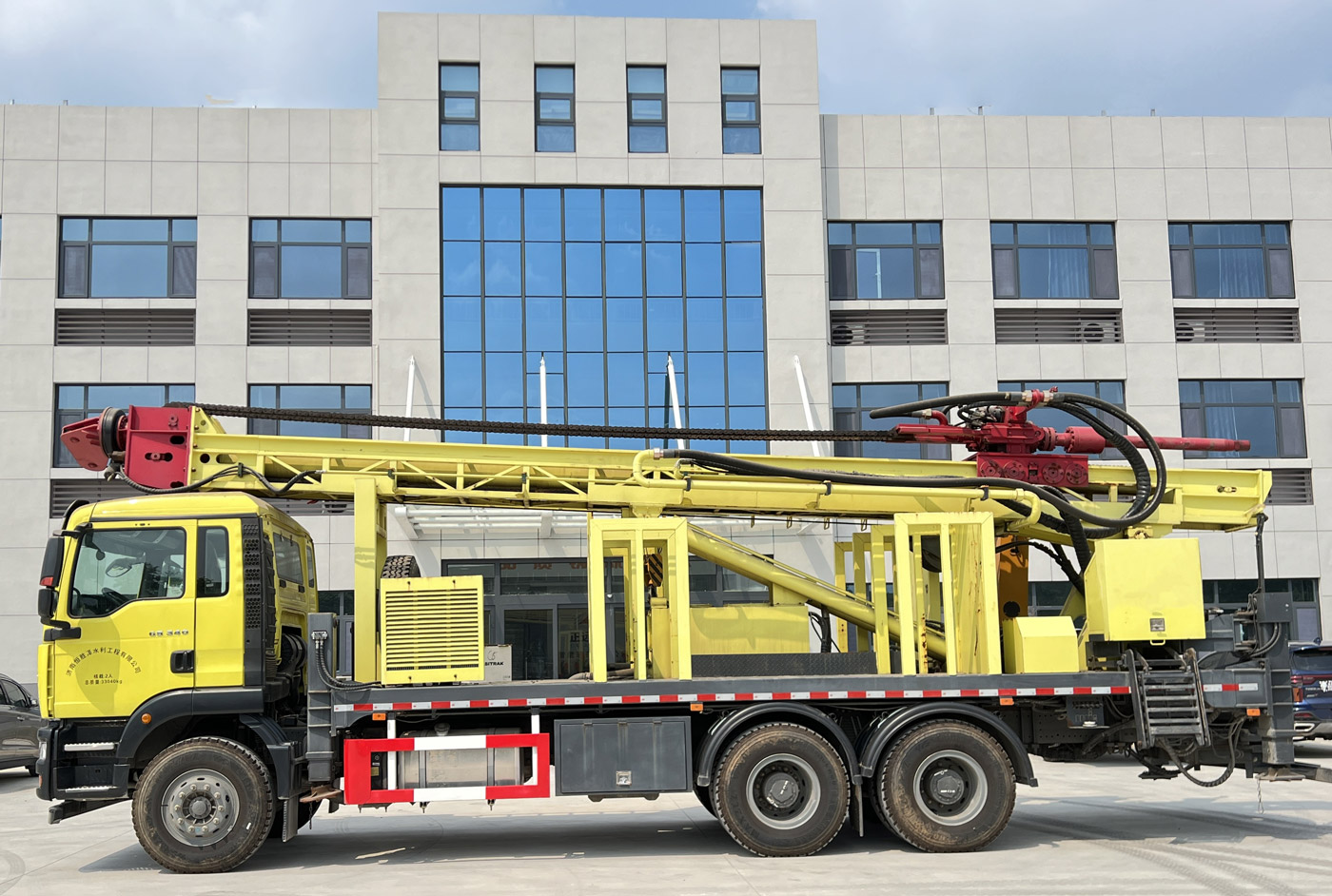

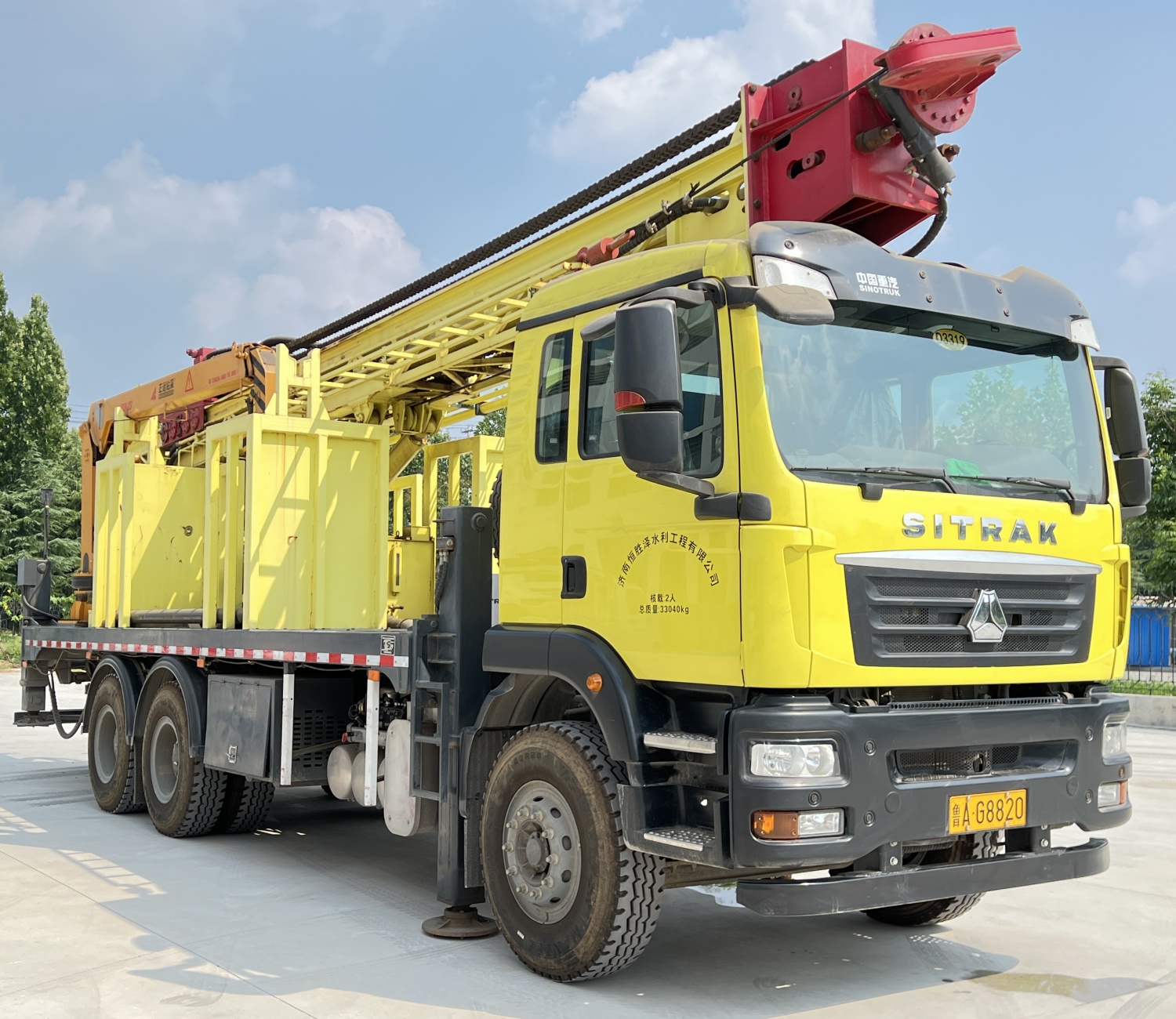

🚚 La plateforme montée sur camion est plus adaptée aux déplacements inter-régionaux des grands projets de puits profonds

Les foreuses de puits d'eau de classe 1200 mètres sont généralement volumineuses et nécessitent de nombreux équipements auxiliaires. Si elles dépendent fréquemment de camions plateaux pour le chargement et le déchargement, le temps de transition entre les projets augmente considérablement. Le WRT1200 intègre les principaux systèmes de forage sur le châssis du camion, ce qui le rend plus adapté aux déplacements routiers entre les mines, les parcs industriels, les fermes et différentes villes. Pour les entrepreneurs professionnels de forage de puits, la motorisation permet de réduire les coûts répétés de chargement, de déchargement et de levage.

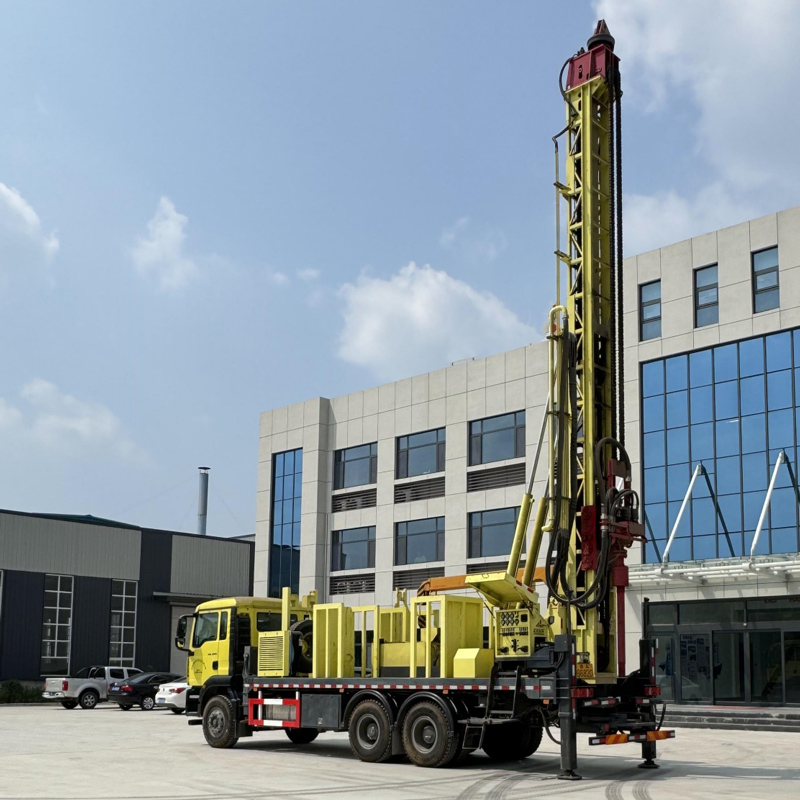

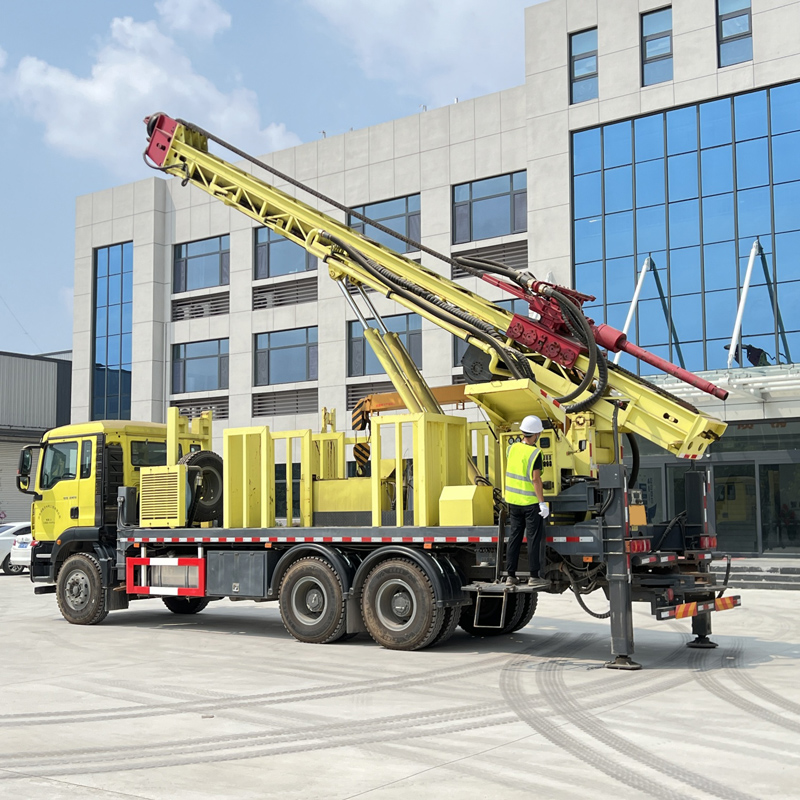

🏗️ La structure à mât droit privilégie la stabilité en forage profond et les opérations à forte charge

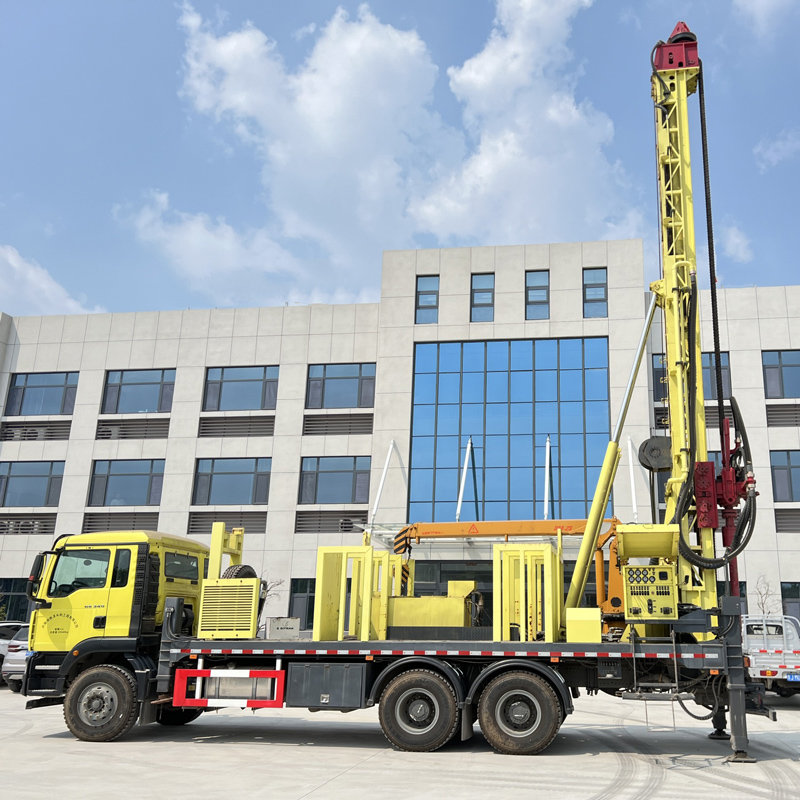

Le WRT1200 adopte une structure à mât droit, et non un mât télescopique. Pour les forages profonds de classe 1200 mètres, l'avantage du mât droit réside dans un chemin de transmission des forces plus direct, adapté à la rotation à couple élevé de longue durée, à la descente et à la remontée de trains de tiges lourds et aux opérations de tubage. En contrepartie, son encombrement de transport est plus fixe, il convient donc de vérifier avant les travaux les limitations de hauteur sur route, l'espace d'accès et le gabarit du site.

🌐 La profondeur de forage de 1200 mètres convient aux eaux souterraines profondes et aux projets d'approvisionnement en eau à grande échelle

La profondeur de forage maximale de 1200 m permet au WRT1200 de couvrir des projets d'eaux souterraines profondes que les équipements de puits de profondeur moyenne ne peuvent pas réaliser. Pour les scénarios où les aquifères peu profonds sont insuffisants, où les mines doivent trouver une source d'eau plus stable, où les projets industriels nécessitent un approvisionnement en eau très fiable ou où les études géothermiques nécessitent une vérification des couches plus profondes, la réserve de profondeur de classe 1200 mètres est plus significative.

🕳️ La plage de diamètres de 105–900 mm convient à la conception de puits à grand débit

La plage de diamètres de forage de 105–900 mm couvre les puits d'eau profonds conventionnels jusqu'aux puits d'eau souterraine à grand diamètre. Un diamètre plus important facilite l'installation de tubes de puits et de pompes submersibles plus grands, mais augmente également la charge sur les outils de forage, le poids du tubage, les besoins en évacuation des déblais et la charge du compresseur d'air. Par conséquent, le diamètre approprié doit être conçu en fonction du débit, des tubes de puits et du type de pompe.

💪 La force de levage de 61 T répond à la manipulation des trains de tiges et des tubages de classe 1200 mètres

La force de levage est de 61 T, la poussée axiale de 13 T. À mesure que la profondeur du trou augmente, le poids propre des tiges, le poids du tubage et le frottement des parois augmentent considérablement. Une capacité de levage élevée facilite la descente et la remontée des tiges en forage profond, la récupération des marteaux fond de trou et certaines opérations de tubage. Si la résistance à l'extraction est anormale, il faut d'abord nettoyer le trou et évaluer l'état des parois, des outils et des sédiments, plutôt que de forcer simplement avec la capacité de levage maximale.

🔄 Le couple de rotation de 24000 / 12000 N·m s'adapte aux grands diamètres et aux roches dures

Le couple maximal du système de rotation est de 24000 / 12000 N·m, correspondant à une configuration à deux vitesses de 75 / 150 tr/min. La vitesse lente à couple élevé convient mieux aux grands diamètres, aux roches dures et aux sections à frottement élevé, tandis que la vitesse rapide convient aux formations stables à faible résistance. Pendant les travaux, il convient de changer de mode en fonction de la charge des outils, du retour des déblais et des variations de couple.

🚀 Les courses d'avance de 7 / 13 mètres offrent différents choix d'efficacité de construction

Les données indiquent une course de poussée/avance de 7 / 13 m, sélectionnable selon la configuration finale. Une course plus longue réduit la fréquence de retour de la tête d'entraînement et de manipulation des tiges, ce qui est plus adapté aux projets de forage profond à la recherche d'une efficacité de forage continue ; la configuration de 7 m est plus facile à concilier avec la structure de la machine et l'adaptabilité au site. La configuration officielle doit être basée sur les documents techniques de confirmation de fourniture.

🔩 Les tiges de forage de 127 mm conviennent mieux aux travaux en forage profond à forte charge

Le diamètre de tige recommandé est de 127 mm, avec des longueurs de 3 m ou 6 m. Les tiges de plus grand diamètre conviennent mieux aux conditions de couple élevé et de forage profond ; les tiges de 6 m réduisent le nombre de raccords, tandis que les tiges de 3 m sont plus flexibles pour le transport, l'assistance manuelle et les sites restreints. La résistance, les filetages et la rectitude des tiges doivent être inclus dans les inspections quotidiennes.

💨 La plage de pression d'air de 1,65–8 MPa s'adapte à différentes conditions DTH

Lors du forage au marteau fond de trou DTH, la pression de travail recommandée est de 1,65–8 MPa, avec une consommation d'air de 16–120 m³/min. Les forages profonds de classe 1200 mètres, les grands diamètres et les roches dures exigent des compresseurs d'air à haute pression et à grand débit. Si la pression est suffisante mais le débit insuffisant, l'impact peut être insuffisant, l'évacuation des déblais difficile et des sédiments peuvent s'accumuler au fond du trou.

💎 Les roches dures massives peuvent être forées avec des marteaux fond de trou à moyenne et haute pression

Après être entré dans des roches dures massives telles que le calcaire, le grès et le granite, un marteau fond de trou à moyenne ou haute pression peut être configuré pour le forage DTH. En forage profond dans la roche dure, il faut maintenir la lubrification du marteau, l'état du trépan et un nettoyage continu du trou. Si le retour des déblais diminue, si la pression d'air fluctue ou si la résistance à la rotation est anormale, il faut immédiatement déterminer s'il y a une fuite d'air, une accumulation de déblais ou une usure du trépan.

🌧️ Dans les couches meubles supérieures, la stabilité des parois doit être prioritaire

Les couches de sol, d'argile, de sable et de gravier peuvent être traitées par rotation à la boue, tubage ou autres méthodes de stabilisation. Pour un puits ultra-profond de 1200 mètres, la stabilité de la partie supérieure du trou est particulièrement importante, car un effondrement précoce, un rétrécissement ou un problème de tubage augmentera considérablement les risques et les coûts de traitement lors des travaux profonds ultérieurs.

🧱 Les roches altérées et les zones fracturées nécessitent un contrôle de l'avance et un nettoyage du trou

Les roches altérées et les zones de faille fracturées sont sujettes aux chutes de blocs, au rétrécissement, aux fuites d'air et au coincement des tiges. En entrant dans ces sections, il faut réduire une avance trop rapide, renforcer le nettoyage du trou et utiliser rapidement un tubage ou une assistance à la mousse selon l'état des parois. Dans un forage profond, une fois qu'une large zone de chutes de blocs s'est formée, le traitement est bien plus difficile que dans un forage peu profond.

💧 Dans les aquifères puissants et les zones à fort débit, il faut ajuster le mode de circulation

Après être entré dans l'aquifère principal, l'eau souterraine modifie l'évacuation des déblais du marteau fond de trou et l'état de pression dans le trou. Les opérateurs doivent enregistrer la profondeur des principales couches productrices d'eau et ajuster l'alimentation en air, le nettoyage du trou et le programme de tubage en fonction du débit. Lors de la phase de complétion du puits, il convient également de concevoir les crépines, les sections d'étanchéité et le type de pompe final en fonction de la distribution des aquifères.

🌾 Irrigation agricole profonde et approvisionnement en eau des grandes fermes

Dans les zones agricoles à nappe phréatique profonde, les grandes fermes et les zones pastorales, le WRT1200 peut être utilisé pour forer des puits d'irrigation profonds. La réserve de profondeur de classe 1200 mètres et la plage de diamètres de 105–900 mm offrent une plus grande marge de conception pour différents besoins de débit, tandis que la structure montée sur camion permet des déplacements rapides entre plusieurs emplacements de forage.

🏘️ Approvisionnement en eau profonde pour les grandes communautés et les municipalités

Pour les communautés et les projets publics où les sources peu profondes sont insuffisantes, où la population desservie est importante ou où la stabilité est cruciale, le WRT1200 peut être utilisé pour le développement des eaux souterraines profondes. Avant les travaux, une évaluation hydrogéologique et de la qualité de l'eau doit être réalisée pour déterminer l'aquifère cible, plutôt que de forer simplement selon la profondeur maximale.

🏭 Puits d'eau pour parcs industriels et grands projets

Les usines, parcs industriels, projets énergétiques et grands camps de construction peuvent utiliser le WRT1200 pour développer l'eau auxiliaire de production, l'eau domestique et l'eau de nettoyage. La capacité de grand diamètre et la force de levage élevée conviennent mieux aux projets d'approvisionnement en eau à long terme et à grand débit, et facilitent l'installation de tubes de puits et de pompes de plus grande taille.

⛏️ Approvisionnement en eau des mines et drainage minier

Le WRT1200 peut être utilisé pour l'approvisionnement en eau des camps miniers, l'abattage des poussières, le nettoyage des équipements et l'eau auxiliaire de production. Il peut également, selon une conception hydrologique spécifique, prendre en charge certains forages de drainage minier. Les conditions routières en zone minière peuvent être complexes ; avant l'accès, il faut vérifier le passage du châssis sur route, les virages, les pentes et la portance du site de forage.

♨️ Études géothermiques et forages de gradient de température profonds

La profondeur de forage de classe 1200 mètres peut être utilisée pour certaines études géothermiques, forages de gradient de température et vérifications géologiques profondes. Les projets géothermiques doivent également prendre en compte la température des formations, le fluide de circulation, la classe du tubage et les exigences de cimentation. Les puits de développement géothermique officiels doivent être configurés avec des outils et un système de complétion selon une conception spécifique.

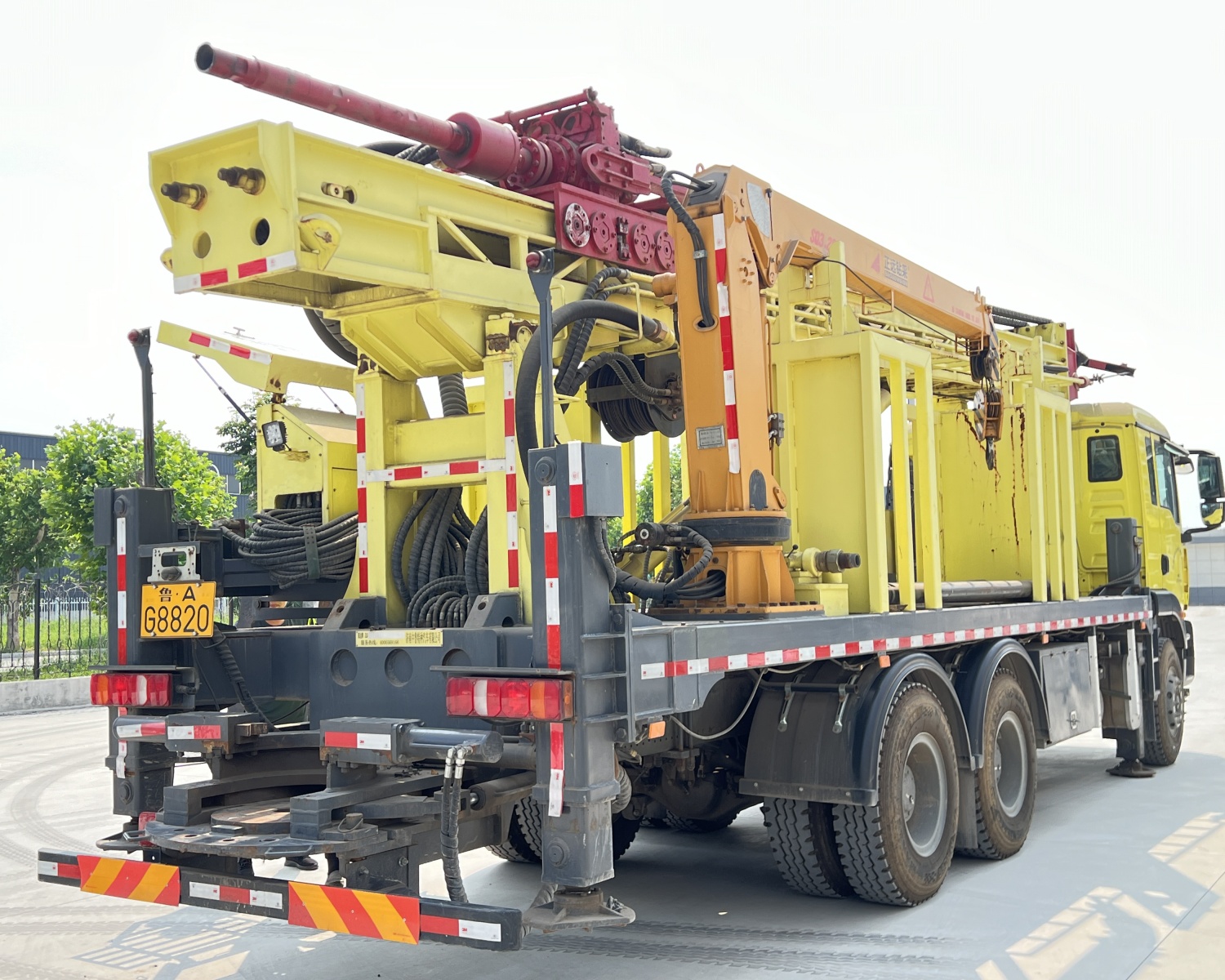

🧵 Les doubles treuils auxiliaires de 4 T + 3 T améliorent l'efficacité sur site en forage profond

L'équipement est doté d'un grand treuil auxiliaire de 4 T et d'un petit treuil auxiliaire de 3 T, utilisables pour la manutention des marteaux fond de trou, des tiges, des tubages, des tuyaux d'air et des accessoires de chantier. Les projets de 1200 mètres impliquent plus d'outils et des pièces plus lourdes ; les doubles treuils aident à réduire la manutention manuelle et à améliorer l'organisation du chantier de forage.

⚡ La puissance diesel de 220 / 264 kW peut être configurée selon la charge du projet

L'équipement peut être équipé d'une puissance diesel de 220 kW ou 264 kW. Différentes options de puissance peuvent être choisies en fonction du diamètre principal, de la dureté de la roche, des systèmes auxiliaires et de la charge du projet. Pour les travaux de longue durée à grand diamètre ou en roche dure à forte charge, il convient de bien prendre en compte la réserve de puissance et la capacité de refroidissement.

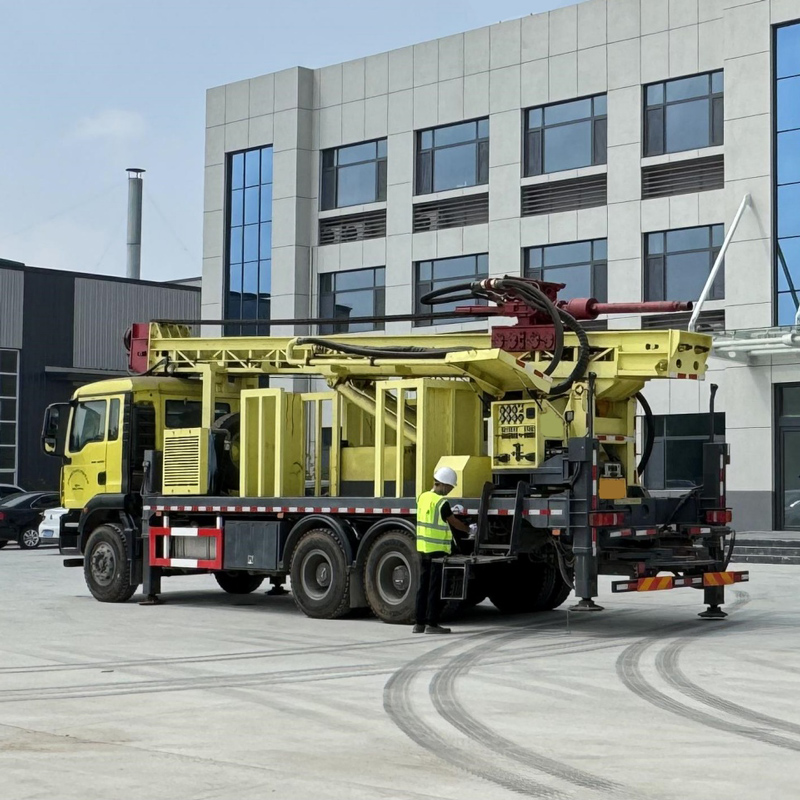

📦 La machine de 32 T nécessite une planification préalable des routes et du site de forage

Le poids total de la machine est d'environ 32 T, les dimensions de transport d'environ 11,5 × 2,25 × 3,2 m. Bien que la structure montée sur camion améliore l'efficacité des déplacements routiers, avant l'entrée sur le site, il est encore nécessaire de vérifier la largeur des routes, la capacité portante des ponts, le rayon de braquage, la portance du site et les obstacles en hauteur, afin de garantir que l'équipement peut atteindre et déployer en toute sécurité.

⚠️ Précautions de construction et de déplacement pour la foreuse à mât droit montée sur camion de 1200 mètres

Avant le début des travaux quotidiens, il faut vérifier le châssis du camion, la structure du mât droit, le système hydraulique, la tête d'entraînement, les treuils, les tiges et les tuyaux d'air haute pression ; pendant le forage profond, enregistrer en continu la pression d'air, le couple, le retour des déblais, le retour d'eau et la résistance à l'extraction ; avant tout déplacement, le mât et les mécanismes de travail doivent être remis en position de transport sécurisée et l'équipement fixé conformément aux exigences du transport routier.

En raison des différences dans les conditions géologiques réelles, les outils dans le trou, l'angle de forage et les méthodes d'exploitation, l'efficacité de forage finale, la profondeur et les résultats de complétion doivent être basés sur les conditions réelles du site.

📊 Principaux paramètres techniques
