Achat d'une foreuse carottière portable modulaire CR1200P pour 1200 m : quelles conditions vérifier

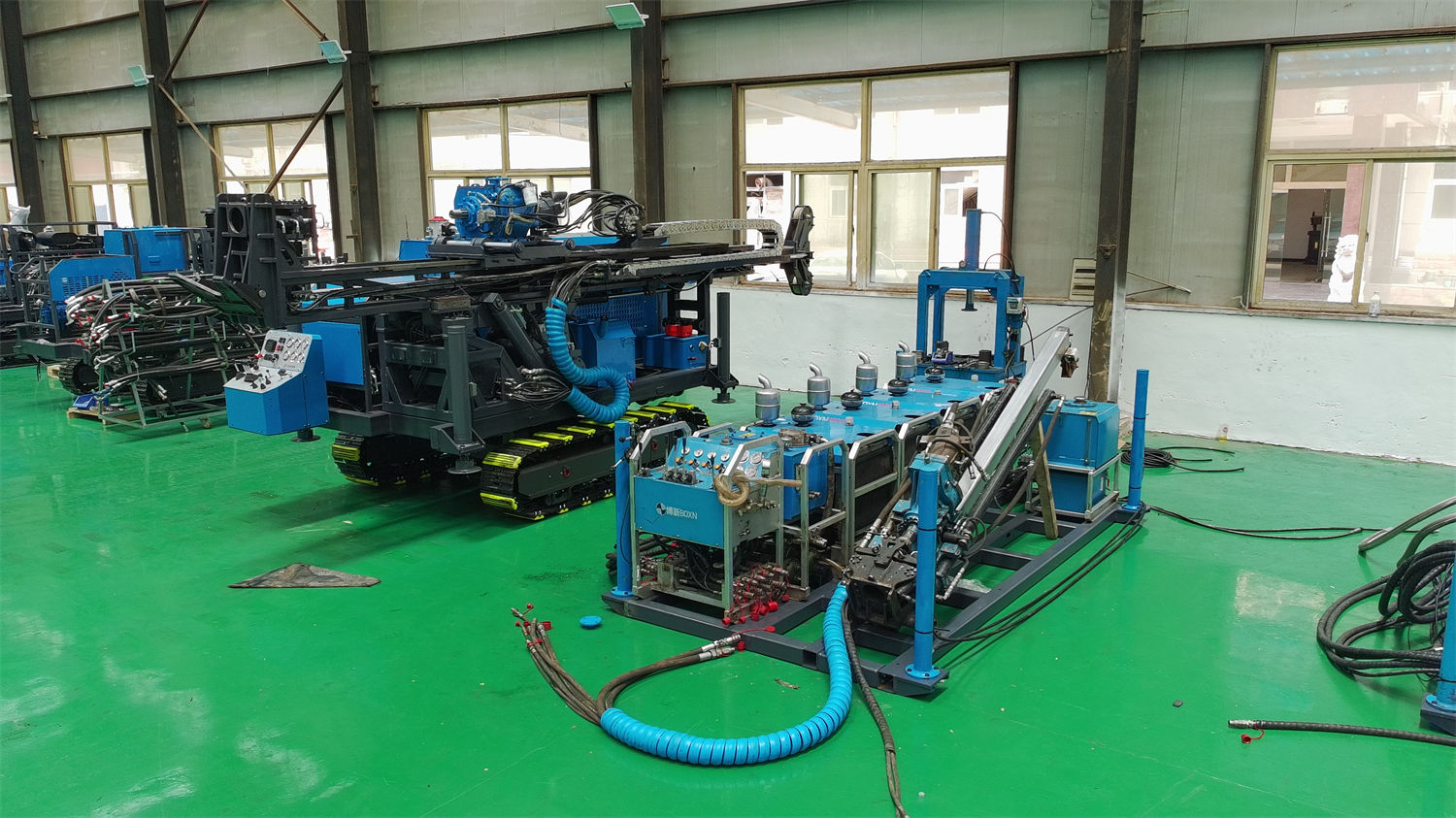

Le CR1200P est une foreuse carottière hydraulique portable modulaire de classe 1200 m. Les données de ce site indiquent une profondeur de référence de 1500 m en BQ, 1200 m en NQ et 700 m en HQ, un couple maximal de 1360 N·m, une vitesse maximale de 1500 tr/min, une force d'avance de 67 kN, une force de levage de 130 kN et une capacité de câble du treuil de 1400 m (câble acier de 6 mm). Ces chiffres décrivent les capacités de l'équipement et ne garantissent pas qu'elles seront atteintes sur chaque trou. Avant l'arrivée de la machine, l'acheteur doit vérifier point par point les conditions de transport, d'alimentation, d'approvisionnement en eau, d'hydraulique et de maintenance du treuil, faute de quoi les capacités de forage profond seront limitées par les conditions du site.

Pourquoi commencer par les conditions d'accès plutôt que par la profondeur de forage

Le CR1200P est destiné aux zones montagneuses, forestières et aux sites miniers isolés. Il adopte une structure modulaire démontable, avec un poids total de 1880 kg, une unité motrice de 180–260 kg, une unité de commande de 160 kg, une unité d'huile hydraulique (avec huile) de 160 kg et une unité de boue de 210 kg. La conception modulaire vise précisément à permettre l'acheminement par lots selon la capacité de transport du site. Mais le fait que les modules soient séparables ne signifie pas que n'importe quelle piste de montagne soit praticable. Avant l'arrivée, il ne suffit pas de vérifier le poids du module le plus lourd : il faut examiner si les pentes, les virages, la portance de la chaussée, les points de levage et l'aire de déchargement permettent à chaque module de passer et d'être mis en place en toute sécurité.

Points à vérifier un par un avant l'arrivée sur site

1. Conditions de transport et de terrain

• Les dimensions et le poids de chaque module peuvent-ils être chargés en une seule fois par les moyens de transport existants, ou faut-il les démonter davantage ou effectuer plusieurs rotations ?
• Les pentes, le rayon de courbure et la portance de la chaussée sur le trajet permettent-ils le passage des véhicules chargés ?
• La plateforme de forage dispose-t-elle d'un espace suffisant pour décharger et assembler les modules, et les points de levage sont-ils clairement identifiés ?
• La plage d'inclinaison de forage étant de 45°–90°, l'aménagement de la plateforme permet-il de respecter l'orientation réelle des trous inclinés ou verticaux ?

2. Conditions d'alimentation et ravitaillement en carburant

L'option diesel exige une puissance de moteur ≥147 kW, avec les marques Kubota, Cummins, Yunnei et Yuchai disponibles ; l'option électrique repose sur une combinaison de 4 moteurs de 30 kW. Les projets isolés en milieu sauvage dépendent généralement d'une alimentation autonome et d'une logistique de carburant, tandis que les plateformes fixes de mine disposant d'une alimentation stable sont plus enclines à choisir la configuration électrique. Avant l'arrivée, il convient de confirmer : la présence d'une alimentation électrique stable et sa capacité suffisante pour l'option électrique ; en cas de choix diesel, la distance de transport du carburant, les conditions de stockage et le cycle de ravitaillement permettent-ils de maintenir une exploitation continue ?

3. Approvisionnement en eau et matériaux de boue

La pompe à boue a un débit de 150 L/min et une pression de 7 MPa ; l'agitateur tourne à 1500 tr/min avec un volume de mélange de 1,2 m³/min. En forage profond, la boue assure le refroidissement, la lubrification et le soutènement. Avant l'arrivée, il faut confirmer la distance de la source d'eau, le débit disponible et les capacités de stockage, ainsi que les volumes transportés et le cycle de réapprovisionnement en matériaux de boue. En cas de pertes profondes, de fractures aquifères ou de zones broyées, il est recommandé d'ajuster les propriétés de la boue en fonction des variations du retour d'eau et de la pression de pompe, et si nécessaire de recourir à un tubage, au colmatage ou à un soutènement par sections.

4. Système hydraulique et maintenance des huiles

La pompe principale a un débit de 250 L/min et une pression de 25 MPa ; la pompe auxiliaire a un débit de 10 L/min et une pression de 17 MPa ; le réservoir principal a une capacité de 250 L ; la commande est manuelle avec pilotage. Un débit hydraulique élevé favorise le travail continu en forage profond, mais exige aussi une attention particulière à la filtration de l'huile hydraulique, au contrôle de la température et à la maintenance des conduites haute pression. Avant l'arrivée, il convient de confirmer le plan de stockage des consommables (huile hydraulique, filtres, joints, etc.) et la disponibilité sur site des moyens nécessaires pour les contrôles et remplacements.

5. Treuil à câble et gestion du câble acier

Capacité de câble de 1400 m en câble acier de 6 mm, vitesse de levage de 116 m/min, force de levage à tambour vide de 14,5 kN et à tambour plein de 5,6 kN. En forage profond, la longueur de remontée des carottes est importante et le câble acier est très sollicité. L'acheteur doit confirmer si le fabricant peut fournir des exigences d'inspection et de remplacement du câble, si le site peut effectuer des contrôles périodiques des fils rompus, de l'usure, des marques d'écrasement et des terminaisons, et si les résultats sont archivés.

6. Gestion du trou en phase de forage profond

Les données rappellent explicitement que, pour un forage de classe 1200 m, le contrôle de la déviation, la stabilité de la paroi et la réduction du frottement des tiges sont plus importants que la simple augmentation de la force de levage. En phase de forage profond, il faut enregistrer en continu le couple, la pression de pompe, le retour d'eau et la résistance à l'extraction, et traiter rapidement toute anomalie tendancielle. Si la résistance à l'extraction augmente de façon continue, il faut procéder à une circulation, à une remontée de contrôle ou à un traitement de la paroi. Avant l'arrivée, l'acheteur doit convenir avec l'entreprise de forage : qui enregistre ces paramètres, à quelle fréquence, et à partir de quel seuil d'anomalie déclencher une intervention.

Aperçu des principales caractéristiques techniques

Informations manquantes à confirmer auprès du fabricant avant l'achat

Les données de ce site ne précisent pas les dimensions extérieures des modules du CR1200P, ni la dimension maximale d'une pièce en configuration de transport, ni la périodicité de remplacement du câble acier, la précision de filtration requise pour l'huile hydraulique, la liste des pièces de rechange et le contenu précis des services de formation. Ces éléments doivent être confirmés par écrit auprès du fabricant et ne doivent pas être déduits du tableau de caractéristiques. Les données ne fournissent pas non plus de références clients, d'historique de ventes ou de données d'efficacité de forage réelles ; l'efficacité, la profondeur et la récupération des carottes dépendent des conditions sur site.

Orientation maintenance et pièces de rechange pour un projet isolé

Les données recommandent, pour un site minier éloigné où l'attente de pièces est coûteuse en cas d'arrêt, de prévoir sur place les joints courants, filtres, raccords rapides, pièces d'usure du câble acier, outils de forage et matériaux de boue, et d'établir un plan de maintenance périodique pour la motorisation, l'hydraulique, le treuil et les mâchoires. Avant le début du forage, il convient de confirmer la stabilité de la plateforme, l'orientation du trou, le stock de tiges, l'approvisionnement en eau et en énergie ; après l'assemblage des modules, vérifier point par point les raccords hydrauliques et les liaisons mécaniques. Ces éléments relèvent de l'organisation du chantier et les modalités précises doivent être définies en fonction des conditions du site et des recommandations du fabricant.
