La CR800I est une foreuse carotteuse entièrement hydraulique sur chenilles de classe 800 m de HJH, avec une plage d'angles de forage de 45° à 90°, une profondeur de référence de 800 m en NTW, 500 m en HTW et 1000 m en BTW. Sa capacité de forage incliné répond principalement à deux scénarios : les corps minéralisés filoniens à extension inclinée dans les mines d'or, et les zones minéralisées nécessitant un carottage continu à traversées successives dans les mines de cuivre et de polymétaux. Le choix ne dépend pas de la simple capacité à forer incliné, mais de l'adéquation entre l'attitude du corps minéralisé, l'orientation des lignes d'exploration et la plage de 45° à 90°.
Pourquoi l'angle de forage incliné doit être examiné avec l'attitude du corps minéralisé
L'intérêt du forage incliné est de faire traverser le corps minéralisé selon un angle plus proche de la perpendiculaire. Si le corps minéralisé présente un pendage élevé, un forage quasi vertical risque de suivre la zone minéralisée, faussant la représentation de son épaisseur et de ses limites par les carottes. La CR800I offre une plage d'angles de 45° à 90° ; avant de demander un devis, l'acheteur doit préparer les données sur le pendage, la direction et l'azimut des lignes d'exploration, puis vérifier si la plage d'angles de la machine couvre l'angle de conception du forage cible.
Il convient de préciser que 45°–90° est la plage de capacité de forage de l'équipement, et non une garantie d'obtenir la même profondeur et le même rendement de carottage à tous les angles. Les forages inclinés et verticaux diffèrent par la friction dans le trou, la composante du poids des tiges et le contrôle de la déviation ; la profondeur atteignable et la récupération des carottes doivent être confirmées selon les conditions de site et les données techniques de l'équipement.
Mines d'or : choix de l'angle pour la vérification des corps filoniens et des zones structurales
Les corps minéralisés des gisements aurifères de type filon de quartz, de type zone de cisaillement et de type altération structurale présentent souvent une extension inclinée et des réapparitions locales après pincement. Le besoin typique de ces projets est de traverser autant que possible la zone minéralisée dans un métrage limité et d'obtenir des carottes permettant de juger l'épaisseur, la direction, le pendage et la continuité en profondeur du corps minéralisé.
- Lorsque le pendage est fort, on peut envisager des forages inclinés formant un angle raisonnable avec la direction du pendage pour réduire la proportion de forage parallèle à la couche.
- En cas de réapparition après pincement, les angles des forages de densification et de poursuite doivent être définis globalement à partir des coupes des lignes d'exploration existantes, et non forage par forage.
- Une fois l'angle déterminé, il faut vérifier simultanément l'appui au sol du mât, le nivellement de la plateforme et la fixation de la machine ; les forages inclinés sont plus sensibles aux tassements de plateforme.
Mines de cuivre et de polymétaux : exigences de carottage continu à traversées successives sur les spécifications et la puissance
Dans l'exploration des mines de cuivre, de plomb-zinc et de polymétaux, un forage traverse souvent successivement la couverture, l'encaissant, la zone d'altération, la zone broyée et les segments minéralisés. Ces forages accordent plus d'importance à la continuité du carottage sur toute la longueur et au choix des spécifications.
| Spécification de carottage | Profondeur de référence | Points à vérifier à l'achat |
|---|---|---|
| HTW | 500 m | Adaptation des outils de forage et débit de boue pour un plus grand diamètre |
| NTW | 800 m | Spécification courante correspondant au positionnement du modèle, compatibilité des tiges et des outils de carottage |
| BTW | 1000 m | Dimension des carottes dans les segments profonds suffisante pour les exigences d'échantillonnage analytique |
La plage de vitesse de la tête motrice est de 0 à 1500 tr/min, avec deux choix de transmission : gamme haute vitesse et gamme de couple ; rapport de transmission de 1:2,2 en haute vitesse et 1:3 en basse vitesse ; couple d'environ 300 à 800 N·m en haute vitesse et d'environ 300 à 1000 N·m en gamme de couple. Les roches dures massives nécessitent généralement une vitesse stable et une adaptation du trépan, tandis que les segments broyés ou à forte résistance demandent une réduction de vitesse et une proportion accrue de travail en couple. Le passage des paramètres entre lithologies doit faire l'objet d'un plan écrit avant le début du forage, plutôt que d'un jugement improvisé sur site.
Signification pratique de la force de levage de 152 kN dans les forages inclinés profonds
La CR800I offre une force de levage de 152 kN et une force d'avance de 63 kN. Avec l'augmentation de la profondeur, le poids du train de tiges, la friction sur les parois et les rétrécissements locaux s'additionnent progressivement ; en forage incliné, le contact entre les tiges et la paroi diffère de celui d'un forage vertical. La force de levage sert d'une part au levage normal, d'autre part à laisser une marge de capacité pour la manipulation des tiges et la récupération d'outils dans certains segments complexes.
En pratique, il ne faut pas se fier uniquement à l'augmentation de la force de levage pour forcer le déblocage, mais juger en combinant la résistance dans le trou, l'état de circulation de la boue et les variations de formation. La capacité de l'équipement est une condition limite, non un substitut à la méthode opératoire.
Mât, châssis et déplacement : conditions de site avant un forage incliné

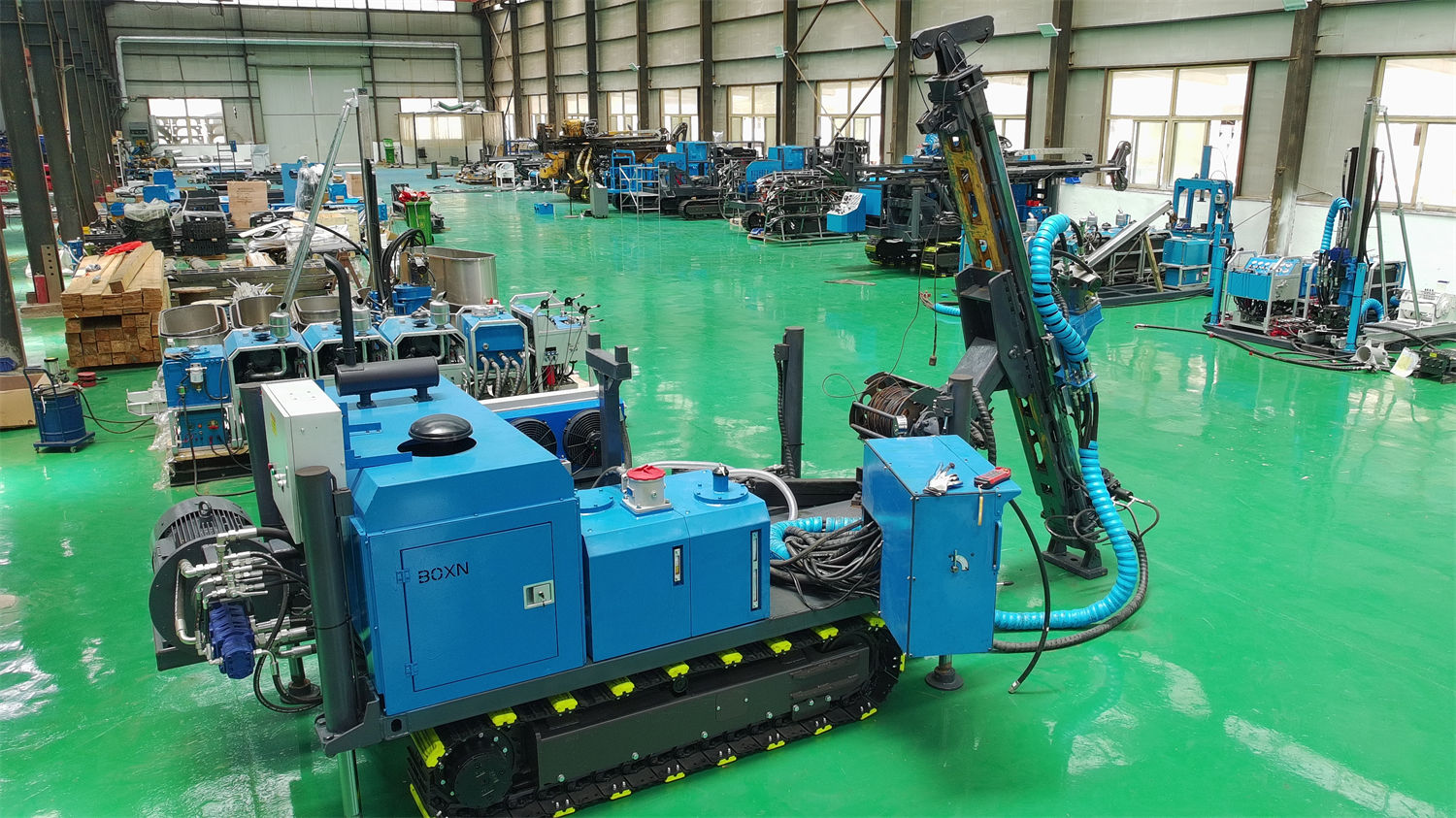

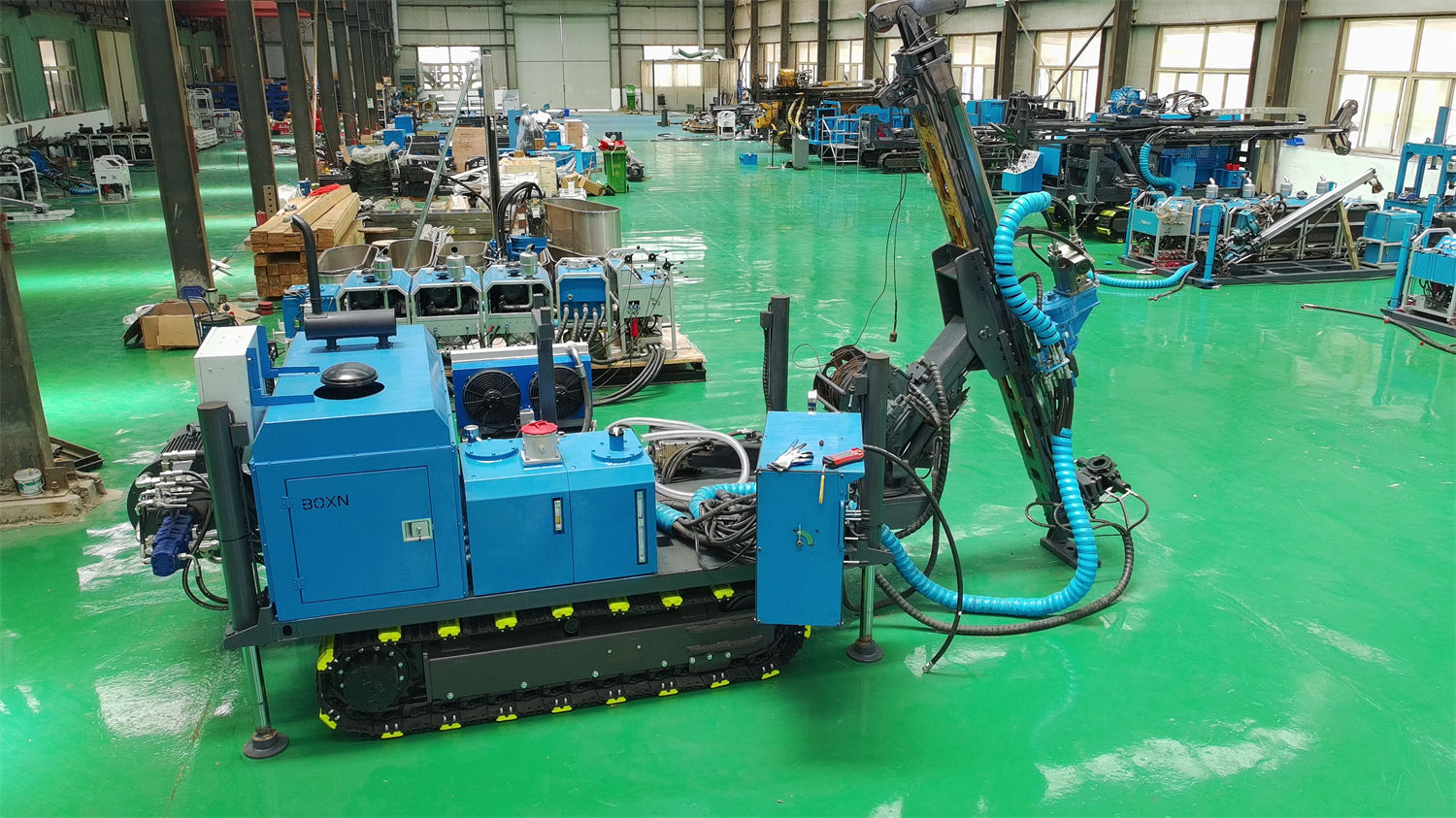

La machine utilise un mât intégré posé au sol, avec une course d'avance de 2500 mm, une vitesse de déplacement sur chenilles d'environ 2,5 km/h, un angle de montée de référence de 30°, des dimensions de transport d'environ 5000 × 1800 × 2550 mm et un poids d'environ 5800 kg. La conception intégrée regroupe la puissance, l'hydraulique, le mât, la tête motrice, le treuil et la circulation de boue sur la même plateforme, ce qui convient aux zones minières à points de forage dispersés nécessitant des déplacements courts répétés.
- Avant de commencer un forage incliné, il faut niveler le site et fixer la machine pour éviter que le tassement de la plateforme n'affecte le contrôle de la déviation.
- Avant l'entrée sur site, vérifier les routes de transport, les dimensions de la plateforme, la portance du sol et les conditions de sécurité des talus.
- Le châssis chenillé facilite le repositionnement sur les chemins de gravier, les plateformes d'exploration en montagne et les pistes temporaires, mais ne dispense pas des préparatifs de plateforme.
Vérification de l'hydraulique, du refroidissement et du carottage au câble
La pompe principale est une pompe à pistons axiaux à débit variable de la série A11, pression maximale 30 MPa ; la pompe auxiliaire est une pompe à pistons axiaux à débit variable de la série A10, pression maximale 20 MPa ; la valve principale, la valve secondaire et la valve de translation adoptent une commande sensible à la charge. Le treuil utilise un câble de 6 mm, capacité de 1000 m, force de levage de 13 kN, vitesse de levage de 120 m/min, adapté au carottage au câble. La pompe à boue hydraulique a un débit de référence de 100 L/min et une pression de 70 bar.
Le système de puissance est équipé en standard d'un moteur Cummins, avec option de moteur national selon la configuration, puissance nominale 132 hp (97 kW), régime nominal 2200 tr/min, avec turbocompresseur et refroidissement air-air. La machine utilise un refroidissement intégré par air avec un échangeur de chaleur à eau de forte puissance. En saison chaude, dans les zones à faible vent ou en travail prolongé à forte charge, la température de l'huile hydraulique, le liquide de refroidissement du moteur et la propreté du radiateur doivent être inclus dans les contrôles quotidiens.
Concernant la mention originale de « 200L » pour la pompe principale, l'unité de temps n'étant pas précisée, cet article la présente comme 200 L/min selon l'usage courant en ingénierie ; la configuration finale de production doit se référer aux données techniques confirmées de l'équipement.
Points à confirmer auprès du fabricant avant l'achat
- Pour la combinaison diamètre cible et spécification de carottage, existe-t-il une différence de profondeur atteignable de référence entre un forage incliné à 45° et un forage vertical, et quelle est son amplitude.
- Liste des équipements associés au treuil, aux filets de tiges et aux outils de levage correspondant à la force de levage de 152 kN.
- Données de calcul des efforts sur le mât en condition de forage incliné, exigences de fixation de plateforme et mesures de contrôle de la déviation.
- Instructions officielles sur la propreté de l'huile hydraulique, la périodicité de remplacement des filtres et la maintenance du radiateur.
- Impact du choix du moteur (Cummins ou national) sur le prix de la machine, le délai de livraison et l'approvisionnement en pièces détachées.
- Recommandations de correction de puissance pour les zones à haute altitude ou à température élevée ; il ne faut pas juger la puissance réelle uniquement selon les conditions de plaine.
En raison des différences de conditions géologiques, d'outils dans le trou, d'angle de forage et de méthodes opératoires, l'efficacité de forage, la profondeur et la récupération des carottes doivent être évaluées selon les conditions de site ; les paramètres cités dans cet article se limitent aux données produit vérifiées sur ce site.
