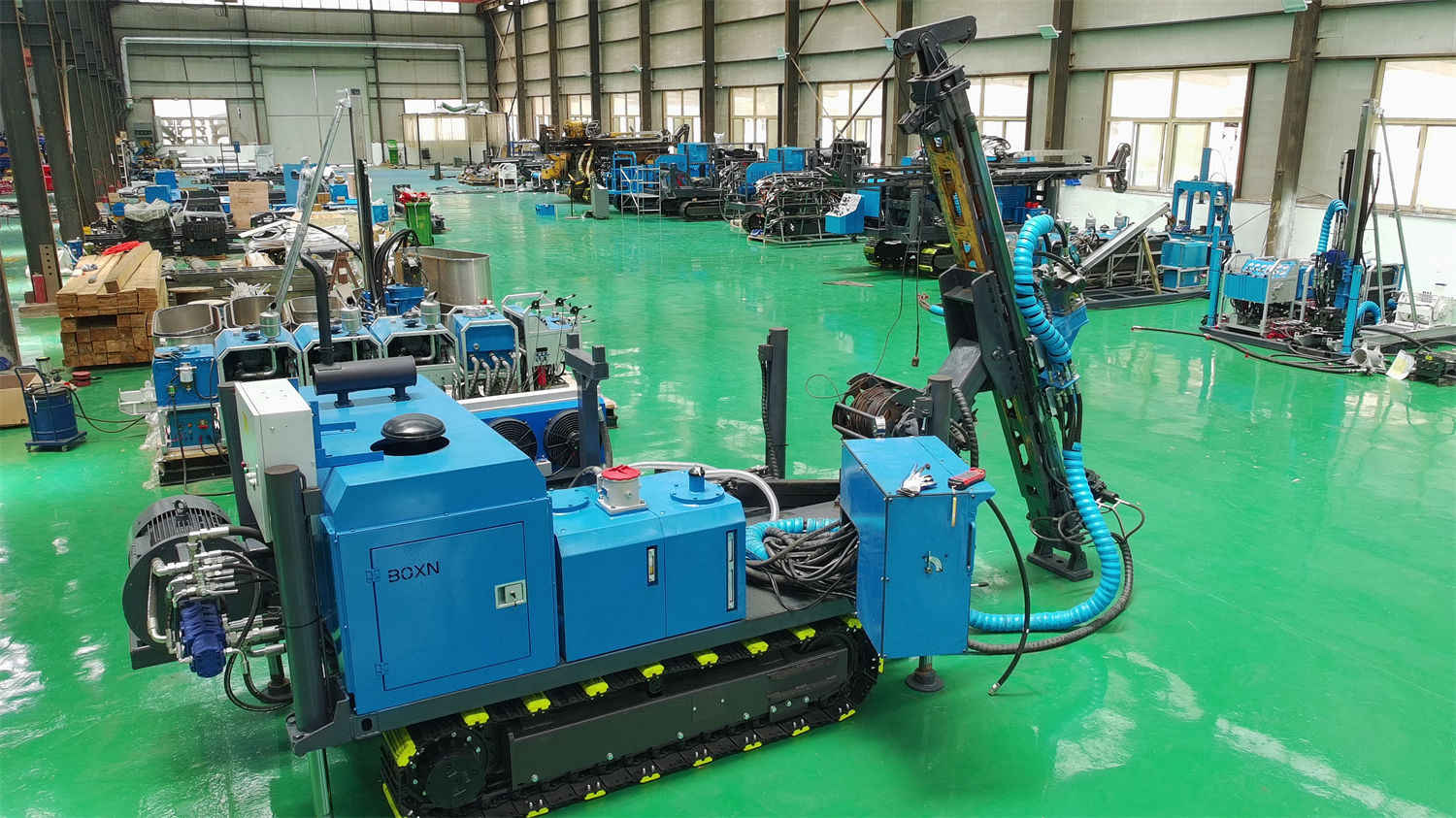

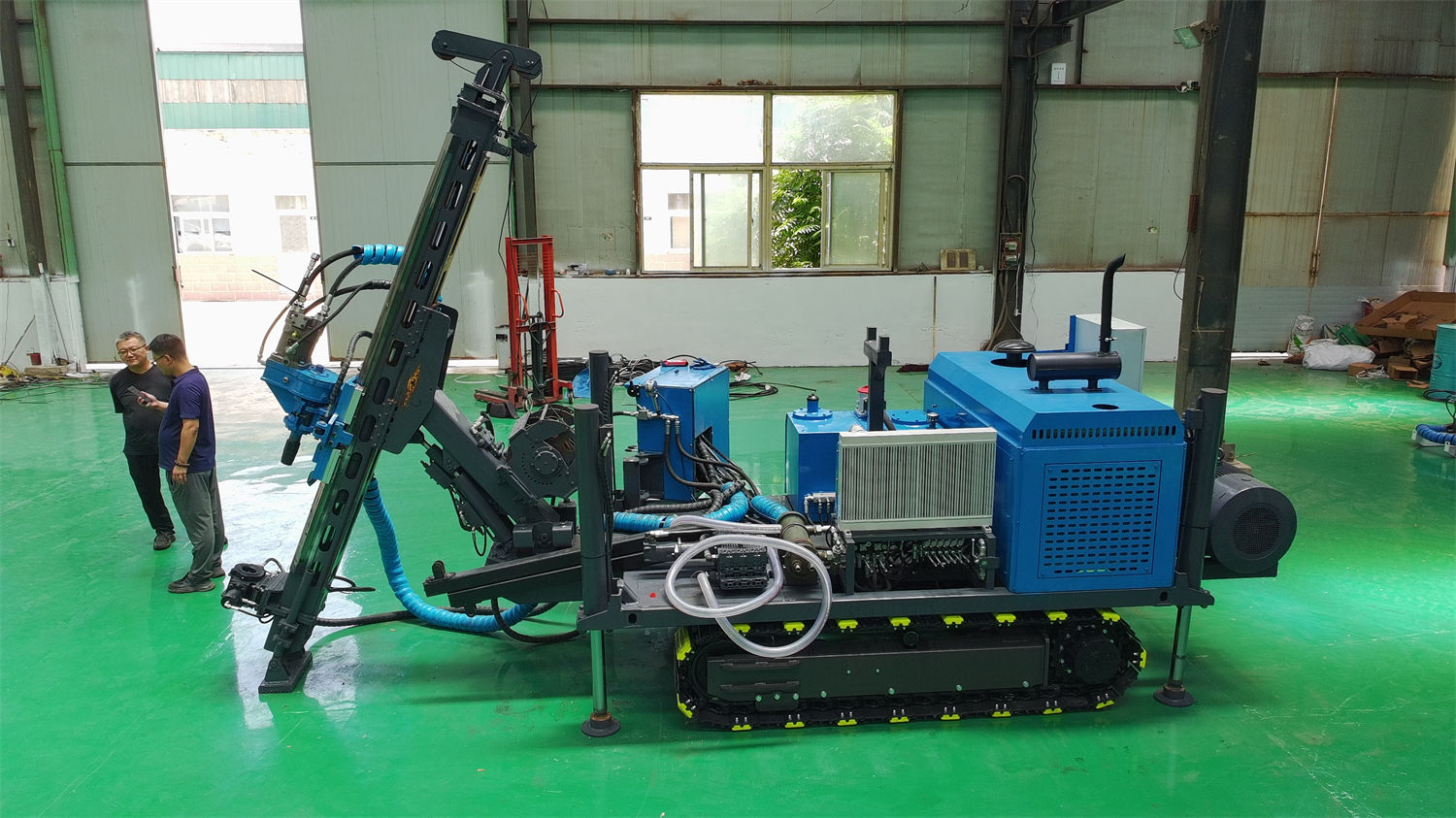

La CR600I est une carotteuse intégrée entièrement hydraulique sur chenilles de classe 600 m. Les données de ce site indiquent des profondeurs de référence BQ/NQ/HQ de BQ 800 m, NQ 600 m et HQ 300 m, des angles de forage de 45° à 90°, un couple maximal de tête d'entraînement de 960 N·m, un mât pliable, une course d'avance de 1,9 m et une capacité de câble du treuil de 800 m. Pour répondre à la question « comment calculer l'efficacité du mât pliable et du déplacement sur chenilles dans les projets multi-positions en zone montagneuse », il ne faut pas se limiter à un seul chiffre de profondeur de forage, mais comparer les temps de déplacement, les temps auxiliaires et les temps d'opération dans le trou selon la même base. Le contenu ci-dessous est organisé à partir des informations produit vérifiées sur ce site et ne comporte ni cas client non confirmés ni données d'essais sur site.
I. Clarifier d'abord les limites de configuration de la CR600I
Dans la désignation du modèle CR600I, CR signifie carotteuse, 600 signifie profondeur de référence de 600 m en calibre N et I signifie structure intégrée. Ce site liste également deux autres profondeurs de référence, BQ 800 m et HQ 300 m, ce qui montre que les capacités d'une même machine diffèrent selon les tiges et les systèmes de carottage. La profondeur réellement atteignable dépend aussi de l'angle du forage, de l'intégrité de la roche, du poids des tiges, des outils de fond, des performances de la boue, de la stabilité de la paroi et des méthodes opératoires. Il convient donc, lors des échanges d'achat, d'éviter de considérer la valeur de référence d'un calibre comme une garantie pour toutes les conditions.
Sur le plan structurel, la CR600I intègre sur une même plateforme le système de puissance, le système hydraulique, la tête d'entraînement, le mât et le mécanisme d'avance, les mâchoires de serrage, le treuil à câble, le système de circulation de boue et le train de roulement à chenilles. Cette orientation structurelle est la même que celle de la CR800I de la série « I » également vendue sur ce site, mais les deux ne sont pas du même modèle et leurs paramètres ne sont pas interchangeables. Pour les projets multi-positions en zone montagneuse, l'intérêt principal de la structure intégrée réside dans la réduction du montage sur site et des raccordements répétés d'équipements séparés, et non dans le remplacement de l'évaluation des routes, des plateformes et des conditions géologiques.
II. Changements calculables apportés par le mât pliable
Le mât de la CR600I est de type pliable, avec une course d'avance de 1,9 m, capable de traiter des tiges de 1,5 m, une vitesse d'avance réglable en rapide et lent, une force d'avance de 42 kN et une force de relevage de 130 kN. Dans les discussions d'achat, le mât pliable correspond généralement à une réduction de la hauteur en configuration transport et à une diminution de la difficulté de déplacement, mais ce site ne fournit pas les dimensions hors tout avant et après pliage ; il n'est donc pas possible de convertir directement cela en « quelle largeur de route peut être franchie » ou « combien d'heures peuvent être économisées ».
Ce qui peut être calculé concerne le temps lié à la longueur des tiges : une course d'avance de 1,9 m et des tiges de 1,5 m impliquent une relation fixe entre une course d'avance et la longueur d'une tige. Dans un trou de profondeur de référence 600 m en calibre N, en estimant avec des tiges de 1,5 m, le nombre théorique d'ajouts de tiges est directement lié à la profondeur du trou ; plus il y a de positions, plus la part cumulée des temps auxiliaires de déconnexion, ajout de tiges, carottage et opérations en tête de puits augmente. Savoir si le mât pliable améliore réellement l'efficacité dépend de la capacité du projet à organiser les espacements entre positions, le nombre de plateformes et les itinéraires de déplacement en une opération continue.
Points relatifs au mât à vérifier auprès du fabricant avant l'achat
- Quelles sont les hauteurs hors tout en configuration pliée et en configuration de travail, et faut-il démonter certaines pièces pour le transport ?
- Quelles actions réalisent le pliage et le déploiement du mât, et sont-elles incluses dans la commande radio sans fil ?
- Quel est l'ordre entre le réglage d'angle de 45° à 90° et le pliage, ainsi que le dégagement au sol et les supports auxiliaires nécessaires ?
- Quelle longueur de tige correspond à la course d'avance de 1,9 m, quel est le mode d'ajout de tige et quel espace d'opération sur place est requis ?
III. Quels postes inclure dans le calcul de l'efficacité du déplacement sur chenilles
La CR600I utilise un châssis sur chenilles ; ce site décrit ses applications notamment pour les pistes minières, les zones montagneuses, les collines, les chemins de gravier, les sols argileux et les scénarios d'exploration nécessitant des déplacements fréquents entre positions. Pour calculer l'efficacité d'un projet multi-positions en zone montagneuse, l'acheteur peut décomposer le cycle d'un trou en plusieurs périodes vérifiables une par une :
| Poste de calcul | Base liée à la configuration de la CR600I | Éléments non couverts par les données, à confirmer sur site |
|---|---|---|
| Transfert entre positions | Châssis sur chenilles, structure intégrée réduisant le levage d'éléments séparés | Vitesse de déplacement réelle, limites de pente, largeur et portance des routes |
| Déploiement du mât et réglage d'angle | Mât pliable, support de 45° à 90° | Temps de déploiement, dégagement au sol et exigences de nivellement |
| Forage et avance | Course d'avance 1,9 m, force d'avance 42 kN, force de relevage 130 kN | Pression, vitesse de rotation et choix du trépan selon les conditions de roche |
| Carottage et gestion des tiges | Carottage au câble, câble de 6 mm, capacité 800 m, force de levage 11 kN, vitesse de levage 98 m/min | Influence réelle de la profondeur, de la déviation et de la paroi sur le carottage |
| Boue et circulation | Débit de référence du système de boue 100 L/min, pression 7 MPa | Réglage de la boue et mesures de soutènement en zone fracturée ou en couche à perte |
L'utilisation de ce tableau ne consiste pas à additionner les postes pour obtenir un délai fixe, mais à vérifier quels maillons manquent de données vérifiables. Par exemple, la vitesse de déplacement du châssis sur chenilles et la pente franchissable ne sont pas listées sur ce site ; il ne faut donc pas estimer soi-même le temps de déplacement en montagne. La méthode rigoureuse consiste à demander au fabricant des données vérifiables sur le transport et le déplacement de la machine, puis à les confronter aux conditions réelles mesurées des routes du projet.
IV. Signification de la tête d'entraînement et du treuil à câble pour le « multi-positions »
La tête d'entraînement de la CR600I a un couple maximal de 960 N·m, une vitesse maximale de 1150 tr/min, un passage par engrenages en entraînement direct/1:2,4 et un déplacement latéral hydraulique. Une vitesse élevée convient au carottage au diamant ; l'effet réel dépend de l'adéquation entre le trépan, la vitesse, la force d'avance et les paramètres de boue. Le déplacement latéral de la tête d'entraînement libère de l'espace pour le montage/démontage des tiges, les opérations en tête de puits, la manipulation des outils de carottage et la maintenance, ce qui influence de façon répétée le rythme des opérations en tête de puits lors de travaux continus multi-positions.
Le treuil à câble utilise un câble de 6 mm, avec une capacité de 800 m, une force de levage de 11 kN et une vitesse de levage de 98 m/min. Le carottage au câble permet de récupérer la carotte et le tube intérieur sans remonter fréquemment l'ensemble des tiges, ce qui réduit les temps auxiliaires. Pour un forage de classe 600 m en calibre N, la capacité de 800 m laisse une marge par rapport à la profondeur de référence ; toutefois, en forage incliné, en paroi instable ou en cas de forte résistance dans le trou, les performances réelles dépendent des conditions sur site.
Les mâchoires de serrage ont un alésage de 127 mm et peuvent s'adapter aux systèmes de tiges courants NQ, HQ, PQ, NTW, HTW, avec serrage hydraulique et structure anti-décrochage à coin par gravité. Lors de l'achat, il convient de vérifier poste par poste la compatibilité entre les mâchoires et les tiges, ainsi qu'entre la tête d'entraînement et le treuil à câble, en fonction des spécifications de tiges prévues, plutôt que de se fier à un seul paramètre de profondeur de forage.
V. Liste à confirmer avant l'achat pour un projet multi-positions en zone montagneuse
Conditions de site et de circulation
- Largeur, pente, rayon de courbure des routes de transport, portance des ponts et buses, et état de la chaussée d'accès.
- Dimensions des plateformes de forage, distance entre plateformes, portance du sol et drainage en terrain en pente.
- Nécessité de dégager les pistes forestières ou minières, et besoin de renforcement temporaire des sections parcourues sur chenilles.
Organisation du forage et conditions géologiques
- Spécifications de diamètre prévues et profondeurs correspondantes : BQ 800 m, NQ 600 m, HQ 300 m, seules ou en combinaison.
- Les besoins de déviation de forage entrent-ils dans la plage de 45° à 90°, et faut-il combiner forages verticaux et inclinés ?
- Présence de zones de faille fracturée, de fissures importantes ou de couches à perte, et solutions de boue correspondantes.
Équipements associés et soutien sur site
- Le moteur est un diesel 4BTA3.9 de 3,9 L, quatre cylindres, suralimenté à injection directe, puissance nominale 97 kW, régime nominal 2200 tr/min, refroidissement par eau, système électrique 24 V ; les conditions d'approvisionnement en carburant et de maintenance en milieu isolé doivent être confirmées en parallèle.
- Débit de référence de la pompe principale 220 L/min, pression de la pompe principale 20 MPa ; débit de référence de la pompe auxiliaire 60 L/min, pression de la pompe auxiliaire 17 MPa ; refroidissement par air. Les conditions de dissipation thermique du système à air en environnement chaud ou poussiéreux doivent être confirmées auprès du fabricant.
- Le système hydraulique est équipé d'une filtration haute pression pour réduire l'usure des pompes, des valves de commande et des actionneurs par les polluants ; la périodicité de remplacement des filtres et la disponibilité des pièces détachées font partie des points de service à vérifier avant l'achat.
- La machine peut être équipée d'une commande radio sans fil pour séparer l'opérateur de certaines actions ; la télécommande ne remplace pas la gestion de la sécurité sur site. Lors de l'achat, il convient de préciser la portée de la télécommande, les actions concernées, ainsi que les exigences de balisage et de commandement unifié sur site.
VI. Modes de jugement à éviter dans les arbitrages de configuration courants
Premièrement, ne pas assimiler la profondeur de référence de 600 m en calibre N à une profondeur réelle de forage dans toutes les formations. Ce site liste déjà trois valeurs de référence, BQ 800 m, NQ 600 m et HQ 300 m, et précise que la profondeur réelle dépend de nombreux facteurs.
Deuxièmement, ne pas convertir simplement le mât pliable et le châssis sur chenilles en un temps fixe économisé. Ces deux configurations influencent l'état de transport, le montage sur site et le mode de transfert entre positions ; le bénéfice concret dépend des routes, des plateformes et de l'implantation des forages, et ce site ne fournit pas de valeurs d'efficacité directement citables.
Troisièmement, ne pas étendre la configuration d'un modèle à toute la série. La CR600I et la CR800I appartiennent toutes deux à la famille des carotteuses intégrées, mais leurs modèles, positionnements de profondeur et paramètres sont indépendants ; les documents d'achat doivent les détailler poste par poste selon le modèle précis.
VII. Points à confirmer davantage
À ce jour, les données disponibles sur ce site ne listent pas les dimensions hors tout en transport de la CR600I, sa capacité de franchissement de pente, sa vitesse de déplacement, son poids total, sa consommation de carburant, le calibrage précis d'adéquation entre pompe à boue et moteur, ni ses limites d'altitude et de températures hautes et basses. Ces éléments ne doivent pas être complétés par expérience ; il convient de demander des documents écrits au fabricant avant l'achat et de les confronter poste par poste aux routes, plateformes et conditions géologiques mesurées du projet.
Pour un projet de carottage multi-positions en zone montagneuse, les faits établis concernant la CR600I se concentrent sur la structure intégrée sur chenilles, le mât pliable, la course d'avance de 1,9 m, la tête d'entraînement de 960 N·m, le treuil à câble de 800 m de capacité, les mâchoires de 127 mm, les angles de forage de 45° à 90° et les trois profondeurs de référence BQ/NQ/HQ. Le calcul de l'efficacité doit s'appuyer sur ces configurations vérifiables, en signalant clairement comme à confirmer les maillons dépourvus de base, plutôt qu'en donnant des conclusions de délai ou de coût d'apparence précise.
