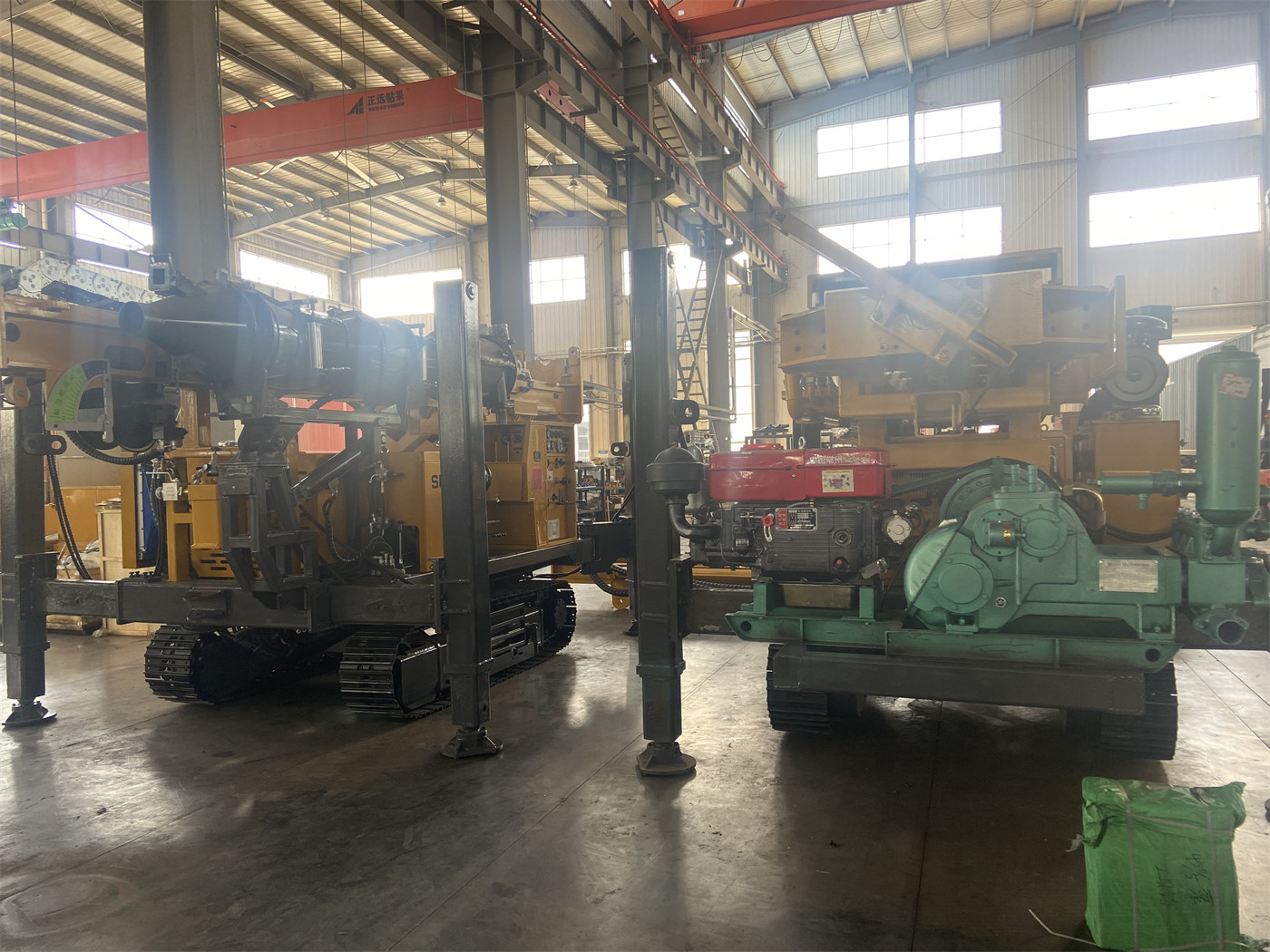

En parcourant la documentation produit du WR500RC-CS3, on constate que le forage à circulation inverse y est décrit comme deux choses distinctes : d'une part, les cuttings remontent à la surface par le tube intérieur du train de tiges RC double paroi ; d'autre part, au niveau du trépan au fond du trou, les cuttings doivent se détacher du fond et pénétrer dans le canal de retour d'échantillon. Les deux opérations partagent le même conduit, mais ne gèrent pas la même chose : le canal de retour d'échantillon détermine comment l'échantillon atteint la surface, tandis que l'évacuation au fond du trou détermine si les cuttings peuvent quitter rapidement la face de forage. Fusionner ces deux opérations en une seule action « circulation inverse » conduit facilement à négliger leurs contraintes respectives.
Cet article développe cette distinction, en précisant quelles valeurs correspondent à l'étape de retour d'échantillon, quelles conditions influencent l'évacuation des cuttings au fond du trou, et ce qui est explicitement écrit ou non dans la documentation du WR500RC-CS3.
Ce que gèrent respectivement le retour d'échantillon par tube intérieur et l'évacuation des cuttings au fond du trou
Le forage à circulation inverse repose sur un train de tiges double paroi pour établir un canal de retour d'échantillon indépendant ; les cuttings remontent principalement par l'intérieur du train de tiges, et non par l'annulaire autour de l'extérieur de celui-ci. Cette structure décrit un conduit, et la direction, la vitesse et l'état d'écoulement des cuttings dans ce conduit sont déterminés par les conditions d'alimentation en air.
L'évacuation des cuttings au fond du trou décrit une autre chose : les cuttings produits par le taillage du trépan ou l'impact du marteau fond de trou doivent d'abord être emportés du fond du trou par le flux d'air ou le fluide de forage avant de pouvoir entrer dans le canal de retour d'échantillon par tube intérieur. Les cuttings restant au fond du trou n'entrent pas dans le canal et ne remonteront donc pas à la surface. Par conséquent, le caractère suffisant ou non de l'évacuation au fond du trou détermine directement si l'échantillon remonté correspond bien à l'intervalle de profondeur foré.
Où se situe la limite du canal de retour d'échantillon
Le tube intérieur du train de tiges RC double paroi constitue une limite claire : les cuttings remontent principalement dans le tube intérieur, isolé de l'annulaire. La documentation appelle ce conduit « canal de retour d'échantillon indépendant », dont l'objectif est de raccourcir le trajet de contact de l'échantillon avec les autres formations de la paroi du trou, ce qui aide à réduire la probabilité de mélange de cuttings de différentes profondeurs. Ce « aide à » est conditionnel ; la documentation précise également que « la représentativité finale de l'échantillon dépend encore du nettoyage du trou, du raccordement des tiges, de la stabilité du retour d'échantillon et de la gestion de l'échantillonnage sur site ».
Quels facteurs influencent l'évacuation des cuttings au fond du trou
La documentation indique une pression de service recommandée de 1,6–6 MPa et une consommation d'air recommandée de 16–55 m³/min. Pour un forage RC de l'ordre de 500 mètres, le compresseur d'air ne doit pas seulement entraîner le marteau fond de trou, mais aussi assurer le retour rapide des cuttings depuis le tube intérieur jusqu'à la surface. Autrement dit, la même alimentation en air sert deux étapes : une partie fournit le travail au marteau fond de trou, l'autre maintient le flux ascendant dans le canal de retour d'échantillon. Lorsque la pression et le débit sont justes, les deux étapes se disputent la ressource.
| Étape | Valeur ou condition correspondante dans la documentation | Objet de la contrainte |
|---|---|---|
| Retour d'échantillon par tube intérieur | Tube intérieur du train de tiges RC double paroi, stabilité du retour d'échantillon | Capacité de l'échantillon à atteindre la surface selon la profondeur |
| Évacuation des cuttings au fond du trou | Pression recommandée 1,6–6 MPa, consommation d'air 16–55 m³/min | Capacité des cuttings à quitter la face de forage |
| Condition commune aux deux | Nettoyage du trou, raccordement des tiges, gestion de l'échantillonnage sur site | Représentativité de l'échantillon |
Pourquoi un volume de retour normal ne signifie pas une évacuation suffisante
Lors de l'observation du retour d'échantillon sur site, on examine généralement d'abord la quantité d'échantillon retournée par unité de temps et l'état des particules. Mais un volume de retour normal indique seulement que le canal du tube intérieur fonctionne ; cela ne permet pas de conclure directement que chaque face de forage au fond du trou a été nettoyée. Dans les zones fracturées, les brèches et les formations à fractures développées, des blocs détachés de la paroi du trou peuvent rester temporairement dans le trou puis remonter en masse. Dans ce cas, la quantité de solides retournée ne correspond pas à la quantité de cuttings produite pendant la période de forage, et la correspondance entre l'échantillon et la profondeur est perturbée.
La documentation indique comme orientation de traitement : les opérateurs contrôlent la vitesse d'avancement et maintiennent une alimentation en air stable ; les géologues augmentent les enregistrements sur site dans les intervalles anormaux et, si nécessaire, annotent séparément la qualité de l'échantillon. Il s'agit d'enregistrement et d'annotation, non de « corriger » un mélange d'échantillons pour le ramener à la bonne profondeur.
Pourquoi les couches meubles ne passent pas d'abord par le RC
La documentation précise explicitement que les couches supérieures de sol, les argiles, les sables et les graviers ne conviennent pas nécessairement au forage pneumatique RC direct. Le même équipement prend également en charge le forage rotatif à la boue ; il est donc possible de stabiliser d'abord la partie supérieure du trou avec de la boue, un tubage, etc., puis de passer à la circulation inverse ou au procédé DTH après être entré dans la roche. Cette étape traite précisément des conditions d'évacuation des cuttings au fond du trou : dans les formations où il est difficile d'établir un retour d'échantillon par flux d'air stable, on stabilise d'abord la paroi du trou, puis on entre dans l'intervalle adapté au RC.
Exigences associées du retour d'échantillon par tube intérieur en matière de gestion des échantillons
Le système d'échantillonnage cyclonique trois-en-un CS3 intègre la séparation cyclonique, la division représentative et la collecte des échantillons dans un même ensemble. Les cuttings produits par le forage, après être remontés à la surface par le tube intérieur, entrent directement dans le système cyclonique, qui sépare l'air des particules solides, puis forme via le mécanisme de division des échantillons utilisables pour l'enregistrement géologique et les analyses. Le déplacement en amont du processus réduit les étapes de transfert au sol et de division manuelle, sans supprimer la gestion des échantillons elle-même.
La documentation indique : chaque sac d'échantillon peut être annoté avec le numéro de forage, les profondeurs de début et de fin, la date et le numéro d'échantillon, afin de faciliter l'envoi ultérieur pour analyse, l'archivage et la traçabilité ; chaque sac d'échantillon doit clairement indiquer le numéro de forage, le numéro d'échantillon, les profondeurs de début et de fin et la date, et les enregistrements sur site doivent correspondre un à un aux sacs d'échantillons ; pour les échantillons de minerai destinés à l'analyse en laboratoire, des échantillons en double, des blancs et des standards doivent également être prévus conformément aux exigences de contrôle qualité du projet.
Ces points forment une relation de coordination avec le canal de retour d'échantillon : le tube intérieur réduit la probabilité de mélange de cuttings de différents intervalles, mais la capacité de l'échantillon à être tracé jusqu'à une profondeur spécifique dépend encore du système de traitement sur site des échantillons de transition lors du raccordement des tiges, du nettoyage du trou et de la reprise du forage.
Intervalles de transition lors du raccordement des tiges et de la reprise du forage
La documentation signale spécifiquement : en cas de reprise du forage après un raccordement de tiges, un nettoyage du trou ou un arrêt, les échantillons de transition doivent être traités conformément au système d'échantillonnage sur site, afin d'éviter de mélanger des cuttings résiduels de l'intervalle précédent avec l'échantillon de la profondeur suivante. Ces résidus peuvent se trouver dans le canal du tube intérieur ou près du fond du trou, à la jonction des deux étapes de retour d'échantillon et d'évacuation.
Valeurs liées à ces deux étapes dans la documentation du WR500RC-CS3
En classant les paramètres de l'équipement par étape, on voit quelles valeurs participent directement au retour d'échantillon et à l'évacuation, et lesquelles relèvent des conditions de portance de la machine.
- Profondeur de forage maximale 500 m, diamètre de forage 105–400 mm : détermine la plage de profondeur et de diamètre que le canal de retour d'échantillon doit couvrir.
- Pression de service recommandée 1,6–6 MPa, consommation d'air recommandée 16–55 m³/min : sert à la fois le marteau fond de trou et le retour d'échantillon par tube intérieur ; le choix doit tenir compte du diamètre du trou, des spécifications du marteau RC, de l'altitude et de la dureté de la roche.
- Couple de rotation maximal 10000 / 5000 N·m, correspondant à une vitesse de rotation maximale de 75 / 150 r/min : relève des conditions de rotation, non du retour d'échantillon ; en forage RC, il convient de surveiller simultanément la charge de rotation, l'impact du marteau fond de trou et l'état du retour d'échantillon.
- Force de levage 25 T, pression axiale 7 T : à une profondeur de l'ordre de 500 mètres, le poids propre du train de tiges et le frottement de la paroi du trou sont supérieurs à ceux d'un modèle de 400 mètres ; en cas de résistance anormale à l'extraction, la documentation recommande de traiter d'abord par le nettoyage du trou et une analyse du procédé, plutôt que de recourir directement à la force de levage maximale pour tirer l'outil.
- Angles de travail 45°/90° : pour les corps minéralisés inclinés, les filons et les zones de faille, un trou incliné à 45° peut être utilisé ; pour les puits d'eau ordinaires, l'étude des couches meubles et l'exploration verticale conventionnelle, on utilise 90° ; la condition d'angle influence l'état de remontée des cuttings dans le canal de retour d'échantillon, mais la documentation ne donne pas de relation entre l'angle et le volume de retour d'échantillon.
Points à confirmer obligatoirement auprès du fabricant ou du maître d'ouvrage
Les éléments suivants ne figurent pas dans cette documentation et ne peuvent pas être déduits des paramètres existants : la vitesse de retour d'échantillon et la consommation d'air correspondante pour différents diamètres de trou, le mode de réglage de l'alimentation en air selon les intervalles de profondeur, les critères de traitement des échantillons de transition lors du raccordement des tiges, les indicateurs d'observation spécifiques pour détecter un mélange d'échantillons dans les zones fracturées. Ces éléments relèvent du procédé sur site et du système d'échantillonnage du projet, et doivent être confirmés séparément en tenant compte de la conception géologique et des instructions du fabricant.
En outre, la précision de division du système trois-en-un et les détails de gestion de la prévention de la contamination ne sont pas non plus accompagnés de valeurs vérifiables dans la documentation ; ils doivent être vérifiés auprès du fabricant.
Ne pas fusionner deux enregistrements en un seul
En considérant séparément le retour d'échantillon et l'évacuation, on obtient sur site deux enregistrements : l'un côté équipement, pour l'alimentation en air, le nettoyage du trou, le raccordement des tiges et l'état du retour d'échantillon ; l'autre côté géologique, pour les numéros de sacs d'échantillons, les profondeurs de début et de fin et l'annotation des intervalles anormaux. Les deux correspondent au même trou, mais répondent à des questions différentes. Des formulations comme « aide à réduire la probabilité de mélange » dans la documentation sont des conclusions conditionnelles sur le papier, et non une garantie de la représentativité de l'échantillon.
