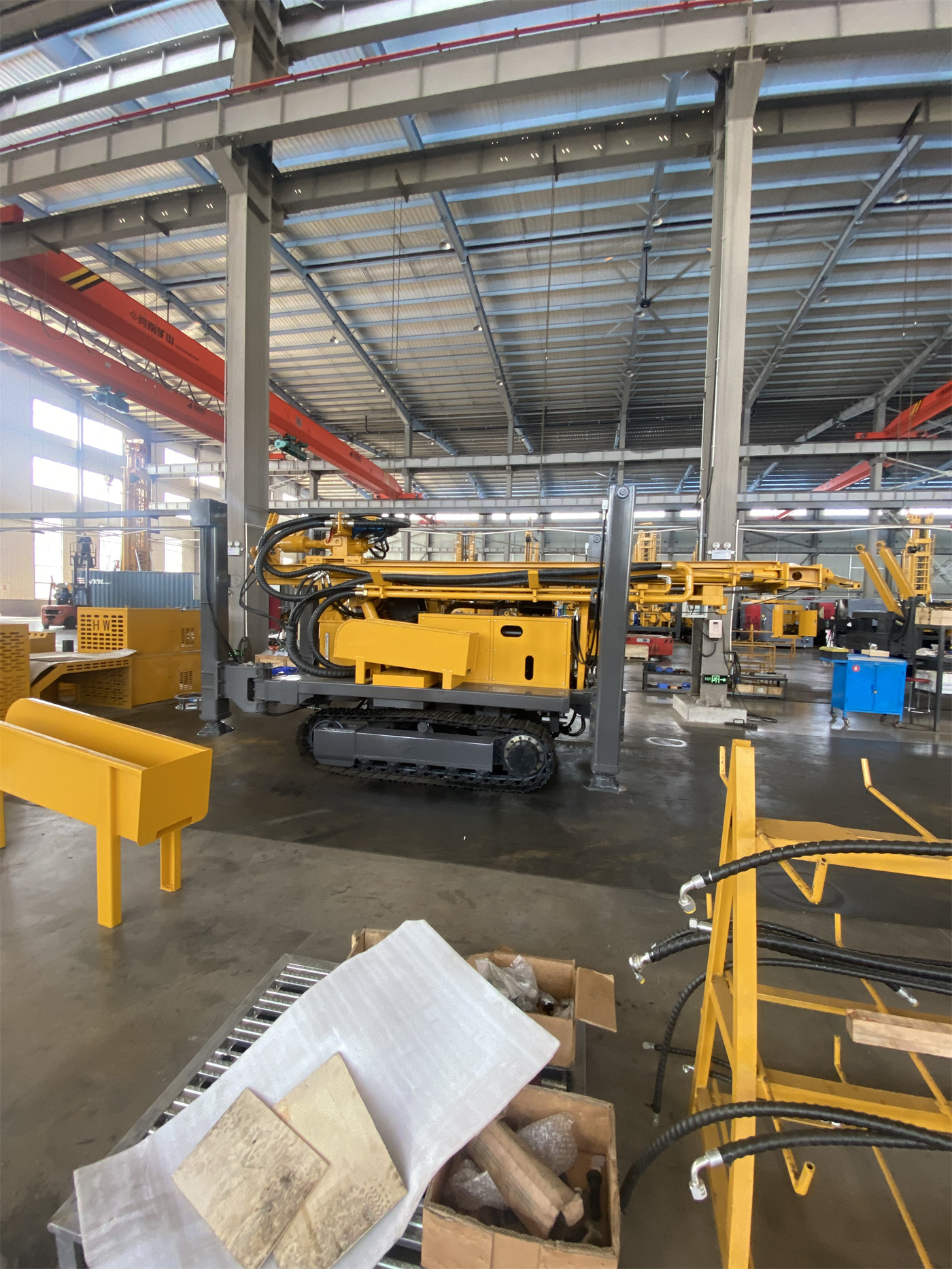

Considérer une foreuse à circulation inverse de classe 600 m comme un simple niveau de capacité conduit facilement à négliger qu'elle assume simultanément trois missions distinctes : la première consiste à forer jusqu'à l'ordre de 600 m, la deuxième à réaliser des trous dans une plage de diamètre de 105 à 450 mm, et la troisième à remonter les cuttings en surface par le tube intérieur en circulation inverse. Ces trois missions coexistent sur la même machine, mais chacune repose sur des contraintes différentes, et leurs relations ne se résument pas à « plus les paramètres sont grands, mieux c'est ». Nous examinons ci-dessous ces trois missions séparément, en nous appuyant sur les données publiques du WR600RC.
Première mission : quels ensembles de valeurs soutiennent la capacité de forage profond
La profondeur de forage maximale indiquée dans les données du WR600RC est de 600 m. Cette valeur est qualifiée dans la documentation de « capacité de référence en configuration typique », ce qui signifie qu'elle n'est pas une valeur fixe atteignable avec n'importe quel diamètre, n'importe quelle combinaison de tiges ou n'importe quelle formation. Dans le même document figurent d'autres valeurs qui soutiennent le forage profond : force de levage de 29 T, couple de rotation de 12000 / 6000 N·m, vitesse de rotation maximale correspondante de 75 / 150 tr/min, pression de service de 1,6 à 6 MPa, consommation d'air de 16 à 75 m³/min.
La première exigence du forage profond apparaît lors des manœuvres de tige. À mesure que la profondeur augmente, le poids propre des tiges RC à double paroi et le frottement sur les parois du trou augmentent, et la force de levage de 29 T intervient ici comme capacité de manipulation du train de tiges. La documentation précise également que si la résistance à l'extraction devient anormalement persistante, il faut d'abord traiter le problème par le curage du trou et l'évaluation de l'état intérieur, plutôt que de forcer avec la force de levage maximale. Cette phrase définit la force de levage comme une capacité opérationnelle, et non comme un moyen de remédier aux incidents dans le trou.
La deuxième exigence concerne le circuit de retour d'échantillons. Le forage RC de classe 600 m doit renvoyer les cuttings en surface par le tube intérieur ; plus le trou est profond, plus ce circuit est long, et plus les besoins en pression et en débit d'air sont généralement élevés. La documentation indique une pression de service de 1,6 à 6 MPa et une consommation d'air de 16 à 75 m³/min, en précisant explicitement que lorsque la profondeur, le diamètre, l'altitude et la dureté de la roche augmentent, le débit d'air effectif nécessaire tend également à augmenter. Ces deux ensembles de valeurs sont des conditions associées directement liées à la profondeur de forage, et non des options pouvant être réduites indépendamment.
La mission de forage profond ne se réduit pas au chiffre de profondeur
Isoler les 600 m comme seul critère de comparaison fait perdre trois prérequis : le diamètre du trou, les spécifications des tiges et la capacité du compresseur d'air associé à maintenir un débit effectif suffisant à cette profondeur. La documentation elle-même ne fournit pas de correspondance du type « quel débit d'air est nécessaire pour 600 m à un diamètre donné » ; ce point doit être vérifié auprès du fabricant ou du maître d'ouvrage en fonction de la profondeur, du diamètre et de l'altitude réels.
Deuxième mission : à quelles conditions opératoires correspond la plage de diamètre 105–450 mm
La plage de diamètre 105–450 mm n'est pas définie dans la documentation comme une utilisation unique. Trois types d'applications apparaissent en même temps que cette plage : forages d'exploration minérale, forages de puits profonds et forages de rabattement de nappe dans certaines zones minières. Les trois usages ne portent pas le même intérêt au diamètre : les forages d'exploration se concentrent sur le circuit de retour d'échantillons et la représentativité des échantillons, les puits d'eau sur la structure de complétion et l'aquifère, et les forages de rabattement sur l'implantation, l'espacement et la conception hydrogéologique.
En procédé RC, il existe une relation directe entre le diamètre et les conditions de retour d'échantillons. Plus le diamètre est grand, plus le volume de cuttings à évacuer par unité de temps est important ; plus le trou est profond, plus le circuit de retour est long. Lorsque ces deux facteurs se cumulent, les exigences en pression et en débit d'air augmentent simultanément. La plage de consommation d'air indiquée (16–75 m³/min) couvre un intervalle assez large ; le point précis dépend de la combinaison du diamètre, de la profondeur et des conditions de terrain, et la documentation ne fournit pas de tableau de correspondance détaillé.
Hors conditions RC, la plage 105–450 mm correspond également à deux méthodes : la rotation à la boue et le forage DTH classique au marteau fond de trou. La documentation indique que l'équipement prend en charge ces deux méthodes et donne deux scénarios d'utilisation typiques : dans les couches meubles (sol, sable, gravier), on peut d'abord stabiliser et former le trou par rotation à la boue, puis passer au RC ou au DTH en entrant dans la roche stable ; dans les roches plus massives (granite, calcaire, grès, etc.), le choix entre RC et DTH classique dépend de la nécessité d'obtenir des échantillons géologiques. Cela montre que la plage de diamètre n'est pas en soi un critère de choix de procédé ; ce choix dépend de la formation et des besoins d'échantillonnage.
Ce que modifie la mission liée au diamètre
Passer d'un diamètre de 105 mm à 450 mm modifie d'abord le volume total de cuttings à traiter et les conditions du circuit de retour, et ensuite seulement l'usage du trou lui-même. Cela signifie que le choix du diamètre ne peut pas se limiter à la question « faut-il un trou de cette taille », mais doit aussi vérifier si le compresseur, les tiges et le système de retour d'échantillons associés peuvent maintenir un retour stable à ce diamètre.
Troisième mission : le mode de prélèvement est un objectif opérationnel, pas seulement un nom de procédé
Dans la documentation du WR600RC, la « circulation inverse » est d'abord décrite comme un circuit de retour d'échantillons : utilisation de tiges à double paroi, l'air comprimé descend par le passage extérieur des tiges, entraîne au fond le marteau RC et l'outil, puis ramène les cuttings en surface par le passage intérieur. Comparé à l'évacuation classique par l'espace annulaire extérieur, ce circuit est décrit comme plus concentré, ce qui favorise la réduction du contact des échantillons avec les différentes sections du trou et améliore l'opérabilité du prélèvement par intervalles de profondeur.
Le cœur de cette mission n'est pas la vitesse de forage, mais la correspondance entre les échantillons et la profondeur. Le procédé RC obtient des échantillons de cuttings, et non une carotte continue et complète. La documentation décrit ainsi son domaine d'application : adapté à l'établissement rapide d'un grand nombre de points de contrôle par forage, avec retour d'échantillons simultané pendant le forage, ce qui facilite l'enregistrement sur site des variations de lithologie, d'altération et de minéralisation par intervalles de progression fixes, avant l'envoi d'échantillons représentatifs au laboratoire. La qualité du prélèvement dépend donc de deux conditions simultanées : la continuité du retour d'échantillons et la synchronisation de l'enregistrement des profondeurs.
Les paramètres d'observation indiqués en cas d'anomalie de retour comprennent : le volume de retour, la taille des particules, la couleur et les variations d'humidité. En cas de diminution soudaine des échantillons, de retard de retour ou de mélange manifeste entre échantillons, il convient de vérifier l'étanchéité des tiges, le circuit de retour, la sortie du compresseur et l'existence de fuites d'air dans le trou. Cela signifie en pratique que la fiabilité du mode de prélèvement par circulation inverse ne repose pas uniquement sur la foreuse : l'étanchéité des tiges, la sortie du compresseur et l'état du trou font partie de la même chaîne.
Le mode de prélèvement détermine les équipements à synchroniser
Si le WR600RC est utilisé pour le prélèvement minéral, la collecte des échantillons par intervalles de progression fixes, l'enregistrement du numéro de trou et des profondeurs de début et de fin, ainsi que la mise en place de duplicatas, d'échantillons standards et de blancs selon le système de contrôle qualité du projet, sont des tâches distinctes des paramètres de la foreuse. La documentation indique clairement que « la foreuse est chargée d'obtenir les échantillons, mais la qualité finale des données dépend de la gestion de l'échantillonnage » ; c'est une précision sur les limites de la mission liée au mode de prélèvement.
Relations entre les trois missions
En considérant les trois missions ensemble, on constate qu'elles ne sont pas indépendantes les unes des autres.
| Mission | Valeurs pertinentes dans la documentation | Éléments non déductibles isolément |
|---|---|---|
| Forage profond | Profondeur maximale 600 m, force de levage 29 T | Profondeur réellement atteignable selon le diamètre et la formation |
| Diamètre | 105–450 mm | Besoins en débit d'air de retour pour chaque diamètre |
| Mode de prélèvement | Tiges à double paroi, retour par tube intérieur | Précision de fractionnement et indicateurs de contrôle de la contamination des échantillons |
Le tableau montre que : la profondeur de 600 m correspond à l'ensemble force de levage et pression/débit d'air ; la plage 105–450 mm correspond à la combinaison capacité de retour et méthode de forage ; le mode de prélèvement correspond à la structure des tiges et à la gestion des enregistrements sur site. Le point de contrainte commun aux trois missions est la pression et le débit d'air : lorsque la profondeur augmente, que le diamètre s'accroît ou que l'exigence de continuité du retour s'élève, ce besoin augmente.
Deux autres conditions traversent les trois missions : d'une part l'angle de travail, le WR600RC prenant en charge les angles de 45° et 90°, correspondant respectivement à la traversée oblique de corps minéralisés, de filons et de zones de faille, et aux forages verticaux classiques d'exploration et de puits d'eau ; d'autre part le poids total d'environ 12,5 T et les dimensions d'environ 7 × 2,1 × 2,9 m, qui ne sont pas directement liés aux trois missions mais influencent la planification des dimensions de la plateforme de forage, en particulier lorsque le projet RC nécessite aussi un compresseur, des flexibles de retour et un dispositif d'échantillonnage.
Points non couverts par la documentation et à confirmer séparément
- Pour un diamètre donné, quel compresseur de quel débit est nécessaire pour atteindre 600 m : la documentation ne donne qu'une plage de consommation d'air, sans correspondance par diamètre.
- Dans la plage 105–450 mm, l'efficacité de progression réelle d'un diamètre donné dans une formation donnée n'est pas fournie.
- Pendant le retour par tube intérieur, les indicateurs de contrôle des mélanges entre échantillons de différentes sections ne sont pas chiffrés dans la documentation.
- Les exigences de contrôle de la déviation pour un trou incliné à 45° sur 600 m de profondeur ne sont pas fournies.
- La vitesse de déplacement de 3,5 km/h et l'angle de montée maximal de 21° sont des valeurs de référence ; le transfert réel nécessite encore de vérifier la portance des routes et la stabilité du site.
Une fois la répartition des trois missions clairement établie, la discussion sur une foreuse à circulation inverse de classe 600 m peut passer de « quelle profondeur peut-elle atteindre » à « à quel diamètre et avec quelles exigences de retour d'échantillons peut-elle atteindre telle profondeur ». C'est cette dernière question qu'il faut d'abord coucher sur le papier lors du choix du matériel.
