Dans l'expression « foreuse portable 800 m », le point le plus susceptible de provoquer une erreur de configuration est de considérer 800 comme un indicateur fixe. Les données d'une même CR800P mentionnent simultanément une profondeur de référence BQ de 920 m, NQ de 800 m et HQ de 380 m. Ces trois chiffres correspondent à trois spécifications de carottage différentes, et non à d'autres formulations d'un même diamètre. Par conséquent, pour déduire la configuration, la première étape n'est pas de choisir un modèle, mais de confirmer d'abord quelle spécification de carotte le trou de vérification doit prélever.
1、L'objectif de vérification détermine la spécification, la spécification détermine la profondeur utilisable
Les trous de vérification en profondeur ont généralement trois objectifs : confirmer la direction d'extension en profondeur de la zone minéralisée, juger la variation d'épaisseur du corps minéralisé, observer la continuité de la structure en profondeur. Ces trois objectifs ont des exigences différentes en matière de spécification de carotte. Le diamètre BQ est plus petit, le poids de l'outil par unité d'avancement et l'espace annulaire sont relativement réduits, ce qui permet au même système de levage et de rotation de supporter une profondeur de référence plus grande ; le diamètre HQ est plus grand, l'échantillon est plus complet, mais la profondeur de référence n'est que de 380 m. Il ne s'agit pas d'une fluctuation de la capacité de l'équipement, mais d'une relation de correspondance entre le diamètre et la charge de l'outil.
La CR800P est positionnée pour les projets où les anomalies peu profondes ont déjà été vérifiées et où il faut continuer à suivre l'extension en profondeur. Cette description suggère en elle-même la logique de configuration : voir d'abord dans quelle spécification se situe le trou de vérification et à quelle position de cette spécification se trouve la profondeur cible, puis voir s'il faut prévoir une marge en adoptant une spécification plus conservatrice.
2、Trois conditions connexes souvent négligées lors de la phase de vérification de profondeur
Une fois la spécification définie, la profondeur de forage ne reste qu'une condition parmi d'autres. À l'étape des trous de profondeur moyenne, ce qui détermine réellement la possibilité d'opérer en continu, ce sont souvent les trois éléments suivants réunis.
- Marge de levage : la force de levage de la CR800P est de 130 kN et la force de poussée de 67 kN. Lorsque la profondeur du trou augmente, le poids propre des tiges et le frottement de la paroi augmentent simultanément ; la capacité de levage ne sert pas seulement à extraire normalement les tiges, elle influence aussi la marge de manœuvre pour traiter les outils dans les sections plus profondes. La documentation précise notamment qu'en cas de résistance anormale, il faut d'abord vérifier la paroi du trou et l'état de circulation, plutôt que de tirer en force de manière continue.
- Capacité du treuil à câble : le treuil à câble utilise un câble en acier de 6 mm, avec une capacité de 1000 m et une vitesse de levage de 116 m/min. Pour le carottage au câble de classe 800 m, la longueur de câble offre une certaine marge. La documentation exige de vérifier quotidiennement avant les travaux la connexion de l'extrémité du câble et l'état d'usure du câble en acier.
- Conditions de circulation : débit de boue de 100 L/min, pression de 7 MPa. En cas de fissures développées ou de retour d'eau instable, cet ensemble de valeurs fournit des conditions pour maintenir la circulation, mais la documentation précise également que, dans la pratique, il faut ajuster en fonction du diamètre, de la lithologie et des pertes, et non rechercher simplement une pression de pompe élevée.
3、La structure modulaire portable doit être vérifiée par unité de transport, et non par poids total

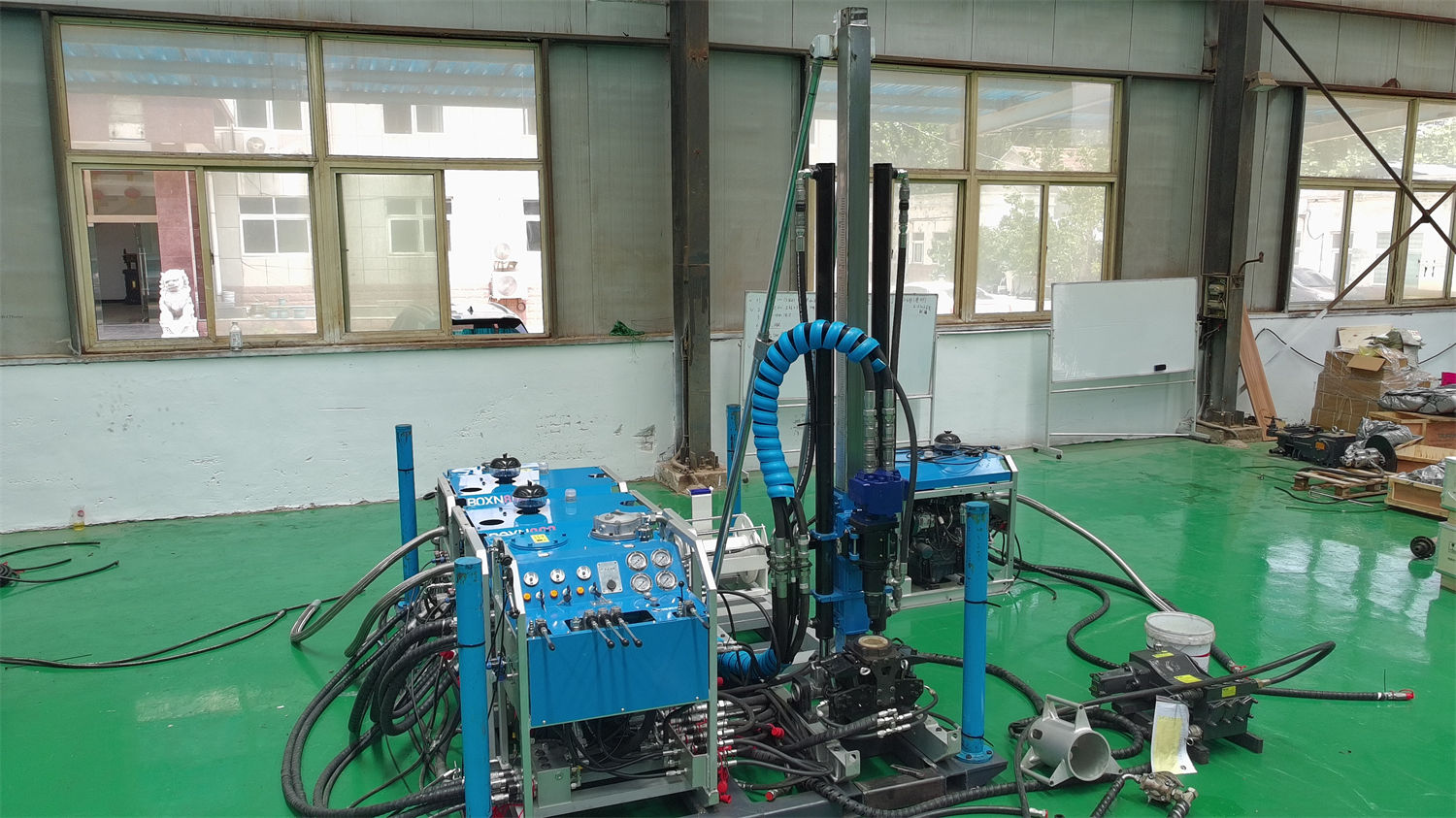

Le chiffre de poids total de 1380 kg ne permet pas de juger directement si le site est accessible, car l'équipement modulaire est transporté démonté. Les poids de référence des modules donnés pour la CR800P sont plus utiles : unité motrice 180–260 kg, unité de commande 140 kg, unité d'huile hydraulique (avec huile) 160 kg, unité de boue 95 kg. Ce sont les points de départ réels de la planification du transport — largeur du chemin, rayon de braquage, mode de montée, surface de la plateforme temporaire — doivent être considérés autour de l'unité la plus lourde, et non du poids total de la machine.
Il convient de préciser que la documentation ne donne pas de valeurs d'accès au site telles que l'angle de rampe, la largeur de piste ou le rayon de courbure. Par conséquent, la question « ce chemin est-il praticable » ne peut être vérifiée que segment par segment, et ne peut pas être déduite directement du tableau de paramètres.
4、Relation entre l'angle de forage et l'implantation des trous
La CR800P prend en charge un forage de 45°–90°, avec une course d'avance de 1,8 m et une longueur de tige applicable de 1 m ou 1,5 m. Sur une plateforme limitée en zone montagneuse, la signification de cette plage d'angles n'est pas seulement de « pouvoir forer en incliné », mais de pouvoir ajuster l'angle de traversée sans refaire la plateforme. Lorsque les veines aurifères sont contrôlées par des failles et des zones de cisaillement, le forage incliné améliore l'efficacité de traversée de la minéralisation ; lorsque les pegmatites présentent des ramifications et des biseaux, le carottage continu en incliné permet plus facilement de juger la largeur et l'orientation en profondeur. Le choix de l'angle doit être déterminé par l'attitude du corps minéralisé, et non en fixant d'abord l'angle puis en cherchant une justification.
5、La forme d'alimentation déduit les conditions d'approvisionnement, et non la puissance
La CR800P exige une puissance de moteur diesel ≥ 99 kW, avec choix de marques telles que Kubota, Cummins, Yunnei, Yuchai ; une configuration de 22 kW × 3 moteurs électriques est également possible. Ce groupe de données correspond en réalité à deux organisations de chantier : en zone montagneuse reculée, il faut peser le transport du carburant, les conditions de production d'électricité et les ressources de maintenance ; sur une plateforme minière fixe avec alimentation stable, on peut évaluer la solution électrique pour réduire la maintenance du moteur et le stockage/transport du carburant. Il n'y a pas ici de réponse uniforme sur « laquelle est meilleure », seulement si les conditions d'approvisionnement la soutiennent.
6、Tableau comparatif des principaux paramètres
| Élément | Valeur du paramètre |
|---|---|
| Profondeur de référence BQ | 920 m |
| Profondeur de référence NQ | 800 m |
| Profondeur de référence HQ | 380 m |
| Angle de forage | 45°–90° |
| Force de poussée / force de levage | 67 kN / 130 kN |
| Couple maximal / vitesse maximale | 980 N·m / 1200 tr/min |
| Capacité du treuil à câble | 1000 m (câble en acier de 6 mm) |
| Débit / pression de boue | 100 L/min / 7 MPa |
| Force de serrage maximale / alésage | 130 kN / 54–127 mm |
| Forme d'alimentation | Diesel (≥ 99 kW) ou 22 kW × 3 moteurs électriques |
7、Éléments à confirmer auprès du fabricant ou du maître d'ouvrage
Les éléments suivants ne figurent pas dans les informations disponibles sur ce site et doivent être listés séparément lors de la déduction de la configuration : la combinaison lithologique spécifique et la répartition des zones fracturées de la zone minière cible, la spécification finale de carottage et les exigences de déviation du trou de vérification, les conditions réelles de passage des pistes et de levage, la distance d'approvisionnement en eau pour la boue, ainsi que l'organisation de la longueur des passes pour les différentes sections de trou. L'efficacité réelle de forage, la profondeur et la récupération de carotte sont influencées par les conditions géologiques, les outils dans le trou, l'angle de forage et les méthodes opératoires, et doivent être basées sur les conditions du site.
