Le stockage des pièces pour foreuse de puits d'eau tombe facilement dans deux extrêmes : soit l'on achète tout ce qui est « courant », ce qui immobilise du capital et laisse périmer les huiles ; soit l'on ne stocke que des trépans et l'on se retrouve à l'arrêt complet dès qu'une pompe à boue ou un flexible haute pression lâche. Une répartition plus réaliste consiste d'abord à distinguer deux catégories : celle des pièces consommées en continu avec l'avancement, dont la consommation est relativement prévisible (trépans, filets, joints), et celle des pièces qui ne sont pas forcément remplacées souvent mais pour lesquelles il n'existe pas de solution de rechange immédiate (pièces d'usure de pompe à boue, raccords de flexibles haute pression, huile de lubrification de marteau fond de trou). Les premières se stockent selon un plan quantitatif, les secondes selon un nombre minimal de jeux utilisables.
Il faut préciser que les documents produits disponibles sur ce site pour les modèles WR260, WR750S couvrent la capacité de forage, le châssis, la motorisation et certaines consignes d'entretien courant, mais ne donnent pas de liste détaillée des modèles, spécifications et quantités recommandées de pièces. Cet article ne peut donc organiser la réflexion qu'à partir des organes et postes déjà mentionnés dans les documents ; les références précises, matériaux, durées de vie et quantités doivent être confirmés par le manuel de pièces du fabricant ou par écrit, sans substituer une liste d'un autre modèle.
Commencer par les organes explicitement mentionnés dans les documents, puis définir la gamme de stock
Les consignes d'entretien du WR260 mentionnent : vérifier chaque jour avant les travaux le moteur, le système hydraulique, la tête rotative, la tour, le treuil et les flexibles haute pression ; surveiller en cours de forage la pression d'air, l'évacuation des déblais, le retour d'eau et la température des équipements ; après l'arrêt, nettoyer la boue et les poussières, et contrôler les filets de tige, la lubrification du marteau fond de trou et les raccords hydrauliques. Les documents du WR750S mentionnent en option une pompe à boue, une pompe centrifuge, un générateur et une pompe à mousse, et soulignent qu'en forage profond de 750 m, un mauvais évacuation des déblais augmente fortement le couple et la consommation d'énergie par sédimentation et rebroyage.
Ces deux ensembles d'informations donnent une limite plus fiable qu'une « liste établie à l'instinct » : la gamme de stock doit au minimum couvrir les filets de tige et outils de forage, la lubrification du marteau fond de trou, les raccords hydrauliques, les flexibles haute pression, et les composants liés aux pompes à boue/centrifuge/à mousse. Quant aux pièces précises à stocker dans chaque catégorie, les documents ne les détaillent pas : elles relèvent des points à confirmer.
Pièces d'usure : répartir en deux groupes selon la consommation avec l'avancement
Premier groupe : outils de forage et pièces dans le trou consommés en continu avec l'avancement
Ce groupe constitue le cœur du stock. En forage DTH au marteau fond de trou, le trépan attaque directement la roche ; son usure dépend de la nature de la roche, du débit d'air et du contrôle de la poussée. Les filets de tige subissent des charges lors des vissages/dévissages répétés ; les documents exigent explicitement de contrôler les filets après les travaux, donc les outils de réparation de filets, les calibres de filetage correspondants et les raccords de rechange doivent généralement être planifiés. La lubrification du marteau fond de trou est également listée à part, ce qui indique qu'elle est un consommable et non une option.
- Trépans : à assortir à la nature de roche principale et au diamètre cible du projet ; les projets à forte proportion de roche dure useront plus vite, la base doit être déterminée en fonction du programme de forage.
- Tiges et pièces liées aux filets : les projets profonds comptent de nombreuses tiges ; les outils de reprise de filets et raccords de rechange doivent être recommandés avec la même spécification que les tiges.
- Lubrifiants pour marteau fond de trou : à préparer selon les exigences du fabricant du marteau ; ne pas mélanger les modèles ; les documents du site ne donnent ni grade ni quantité.
- Joints et pièces en caoutchouc d'usure : les étanchéités aux raccords hydrauliques et aux interfaces de flexibles haute pression sont des points susceptibles d'être remplacés immédiatement après un arrêt.
Deuxième groupe : pièces pas forcément remplacées quotidiennement, mais dont l'absence arrête la machine

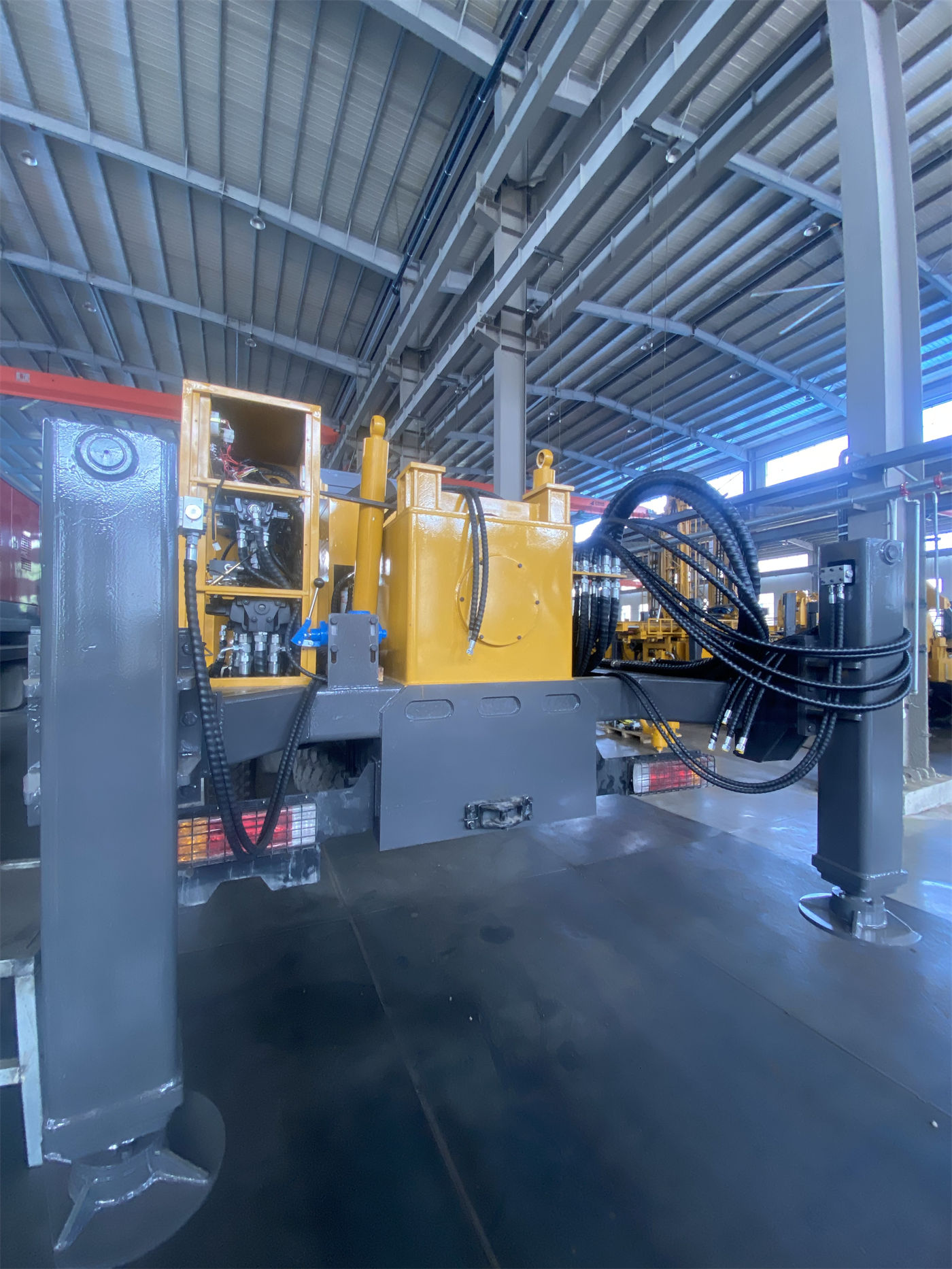

Ces pièces ont en commun de ne pas montrer d'usure visible en temps normal, mais de ne pas avoir de solution de rechange sur site en cas de casse. Les documents du WR260 mentionnent une course de béquille haute de 1,4 m et une force de levage du treuil auxiliaire de 1,5 T ; si les flexibles hydrauliques, raccords et joints correspondant à ces actionneurs hydrauliques posent problème, la mise en place et le levage de l'équipement sont directement affectés. Le WR750S dispose de béquilles hydrauliques de course 1,6 m et d'un treuil auxiliaire de 2,5 T ; les projets profonds de longue durée dépendent encore plus de ces composants.
Composants du système de boue : logique de stock différente des pièces d'usure
La pompe à boue, la pompe centrifuge et la pompe à mousse apparaissent comme options dans les documents, ce qui signifie que toutes les machines n'en sont pas équipées. Avant de stocker, il faut d'abord confirmer quelles pompes sont réellement installées, leurs modèles et modes d'entraînement, puis préparer les pièces selon le type de pompe, sans partir du principe qu'elles sont « universelles pour foreuse de puits d'eau ».
Plusieurs catégories de composants du système de boue doivent être considérées séparément :
- Pièces d'usure de pompe : clapets, chemises, pistons et joints sont des pièces d'usure typiques, dont la durée de vie dépend directement de la teneur en sable, de la concentration et du débit de boue. Les projets à forte couverture meuble dépendent davantage du système de boue et consomment plus vite.
- Tuyauteries et raccords : les conduites de boue, flexibles haute pression et raccords sont en contact prolongé avec un milieu chargé en solides ; les raccords, colliers et joints doivent être stockés.
- Éléments liés à la mousse : les terrains à fortes fuites d'air peuvent utiliser de la mousse en assistance ; la pompe à mousse et les tuyauteries associées ne servent que dans certains terrains, leur stockage dépend de la probabilité réelle de rencontrer ces terrains.
Les documents du site ne donnent ni modèles de pompes, ni plages de débit, ni liste précise de pièces d'usure, ni données de durée de vie des pompes à boue ; ces éléments ne doivent pas être déduits ici et il convient de demander directement au fabricant le manuel de pièces correspondant au modèle.
Les quantités à stocker se calculent selon les conditions du projet, non en moyenne par machine
Pour une même WR260, les priorités de stock diffèrent selon les projets. On peut partir de plusieurs conditions :
| Condition du projet | Impact sur les priorités de stock |
|---|---|
| Roche principalement dure et massive | Consommation plus marquée des trépans, lubrifiants de marteau fond de trou et composants du circuit d'air |
| Couverture supérieure épaisse, sable ou gravier abondant | Usure plus rapide des pièces de pompe à boue, joints de tuyauterie et consommables de soutènement |
| Grande profondeur, nombreuses tiges | Les pièces de filetage de tige, outils de levage et composants de treuil consomment plus de budget de stock |
| Site éloigné, cycle de réapprovisionnement long | Augmenter le stock des pièces critiques d'arrêt, sans accumuler les pièces non critiques |
| Aquifère à fort jaillissement ou fuites d'air importantes | La nécessité de préparer mousse, tubage et autres consommables de procédé dépend d'abord de la validation du schéma technique |
Le tableau présente des correspondances établies à partir des différences de terrain et options techniques mentionnées dans les documents ; il ne constitue pas une recommandation de quantités précises.
Points à confirmer auprès du fabricant avant l'achat
- Frontière entre la liste des pièces fournies avec la machine et les pièces à acheter séparément : ce qui est inclus dans la livraison et ce qui doit être commandé en plus.
- Correspondance des spécifications de tiges : les documents du WR260 mentionnent des tiges de 76 mm ou 89 mm, le WR750S recommande des tiges de 102 mm et supporte des tiges de 6 m ; les pièces doivent être assorties aux tiges réellement utilisées.
- Exigences de lubrification du marteau fond de trou : marque, modèle, quantité et périodicité de remplacement, selon les documents du fabricant du marteau.
- Configuration réelle des pompes à boue, centrifuge et à mousse, ainsi que la liste des pièces d'usure correspondantes et les critères de remplacement.
- Spécifications, classes de pression et types de raccords des raccords hydrauliques et flexibles haute pression, pour éviter toute incompatibilité à l'arrivée.
- Ratios de stock recommandés et conditions de conservation des pièces d'usure, en particulier les durées de conservation des pièces en caoutchouc et des huiles.
Les documents du site ne fournissent ni modèles, ni références, ni prix unitaires, ni données de durée de vie de ces pièces ; l'acheteur doit exiger du fabricant qu'il fournisse par écrit le manuel de pièces correspondant à sa machine et qu'il précise les délais d'approvisionnement. Pour les modèles à configurations optionnelles, il est particulièrement exclu d'appliquer directement une liste d'un autre modèle ou une liste générique.
Parties insuffisamment documentées et rappels d'utilisation
La gamme de pièces abordée ici provient uniquement des organes d'entretien et options mentionnés dans les documents produits HJH WR260 et WR750S ; elle n'inclut pas les pièces d'autres modèles non mentionnées dans ces documents. Les noms, quantités, périodicités de remplacement et critères de décision non détaillés dans les documents ne sont pas complétés ici.
Les exigences de sécurité liées au remplacement des pièces et à l'utilisation de la machine doivent se conformer aux procédures du fabricant et au règlement du site. Pendant le forage, le personnel ne doit pas s'approcher des tiges en rotation, du mécanisme d'avance à chaîne ni de la zone de débattement de la tour ; avant de remplacer un outil de forage, de contrôler le système hydraulique ou d'intervenir sur une conduite, il faut arrêter la machine et dépressuriser les circuits concernés. Ces rappels sont généraux ; les étapes précises doivent suivre le manuel d'utilisation officiel.
