Comparer le « système d'échantillonnage cyclonique trois-en-un » et l'« échantillonnage RC conventionnel » risque de se réduire à un classement des équipements. Une approche plus concrète consiste à examiner ce qui se passe après le retour des cuttings du fond du trou à la surface : dans le processus RC conventionnel, une fois les cuttings revenues à l'orifice du trou, le personnel doit généralement effectuer successivement la collecte, la division et la mise en sac ; le système trois-en-un, quant à lui, enchaîne la séparation cyclonique, la division représentative et la mise en sac des échantillons en un flux continu. La documentation de ce site décrit le WR600RC-CS3 comme « reliant directement le retour des cuttings, la séparation cyclonique, la division des échantillons et leur mise en sac », de sorte que les différences se concentrent après l'orifice du trou, et non dans la méthode de concassage au fond.
Il convient de préciser d'emblée une limite : les deux processus prélèvent des échantillons de cuttings, et non des carottes complètes. Le forage RC échantillonne à intervalles fixes, par exemple un sac tous les 1 m ou 2 m, et cela ne change pas selon l'utilisation ou non du système trois-en-un.
Où se situent précisément les différences
En suivant le trajet des cuttings depuis le trou jusqu'au sac d'échantillon, on peut décomposer les deux processus en six étapes : retour, séparation, division, mise en sac, nettoyage, enregistrement. Les quatre premières concernent l'enchaînement des opérations, les deux dernières sont des exigences de gestion communes aux deux processus.
Étape 1 : le trajet de retour et l'exigence de continuité sont identiques
Que l'on utilise ou non le système trois-en-un, un trou RC de 600 m exige que les cuttings remontent en continu par le tube intérieur du train de tiges à double paroi. Le WR600RC-CS3 recommande une pression de travail de 1,6–6 MPa et une consommation d'air de 16–75 m³/min ; cette pression ne sert pas seulement à entraîner le marteau RC, mais aussi à garantir un retour continu des cuttings vers le système cyclonique. La documentation indique également que les signes courants d'un débit d'air insuffisant sont une diminution du retour, un retard de retour et une accumulation de cuttings au fond ; le choix du compresseur doit donc tenir compte de la profondeur, du diamètre et de l'altitude. Cette étape ne présente aucune différence entre les deux processus.
Étape 2 : l'organisation de la séparation gaz-solide
Dans l'échantillonnage RC conventionnel, une fois les cuttings revenues à l'orifice, une étape de transition de séparation ou de collecte précède la division. Le système trois-en-un, lui, dirige directement les cuttings vers le système cyclonique pour la séparation gaz-solide. La différence réside dans l'intégration de cette étape dans un circuit continu, ce qui réduit les expositions et transferts des cuttings en surface. La documentation parle de « réduire le transvasement manuel et le transfert secondaire », ce qui relève de l'organisation du processus et non d'une promesse supplémentaire sur la représentativité des échantillons.
Étape 3 : l'enchaînement de la division
Le système trois-en-un place la division représentative et la séparation cyclonique dans un même flux continu. Dans le processus conventionnel, la division suit généralement la collecte et constitue une opération distincte. La documentation de ce site ne fournit ni valeur précise de précision de division, ni spécification de ratio de division ; il convient donc de confirmer par écrit auprès du fabricant la précision de division, le ratio de réduction et les critères de représentativité, sans se fier aux données d'autres modèles.
Étape 4 : la continuité de la mise en sac
Selon la documentation, le système trois-en-un enchaîne directement la mise en sac après la division, ce qui convient aux projets d'exploration minérale à volume d'échantillons quotidien élevé. Dans le processus conventionnel, la mise en sac suit généralement la division de manière séparée. Pour les projets à échantillonnage continu à intervalles fixes, plus la mise en sac est étroitement liée au forage et au retour, moins le rythme d'échantillonnage est interrompu ; toutefois, le nombre d'échantillons traitables par poste dépend de l'organisation sur site, et la documentation ne fournit pas de valeur de capacité.
Étape 5 : les exigences de nettoyage s'appliquent aux deux processus
La documentation précise clairement que, entre différentes zones minéralisées, des cuttings résiduelles non nettoyées augmentent le risque de contamination des échantillons. À chaque arrêt de forage, changement de trou ou entrée dans une nouvelle zone d'échantillonnage critique, il faut vérifier l'absence de résidus dans le cyclone, le diviseur et les flexibles de retour. Le système trois-en-un améliore l'efficacité de l'enchaînement, mais ne supprime pas l'opération de nettoyage ; le processus conventionnel doit également nettoyer les instruments de collecte et de division.
Étape 6 : les exigences d'enregistrement et de traçabilité restent inchangées
Chaque sac d'échantillon doit porter le numéro du trou, le numéro d'échantillon, les profondeurs de début et de fin, la date et le poste ; les enregistrements sur site doivent correspondre aux sacs. Si le projet applique un système QA/QC, des duplicates, des standards et des blancs doivent être prévus selon les exigences. Ces obligations ne sont pas réduites par l'intégration du processus d'échantillonnage ; au contraire, le rythme continu plus rapide rend la synchronisation des enregistrements d'autant plus cruciale.
Tableau comparatif des six étapes
| Étape | Processus RC conventionnel | Système d'échantillonnage cyclonique trois-en-un |
|---|---|---|
| Retour | Les cuttings remontent à l'orifice par le tube intérieur double paroi | Retour identique par le tube intérieur, puis entrée dans le système cyclonique |
| Séparation | Collecte à l'orifice puis séparation séparée | Séparation gaz-solide directement après le retour |
| Division | Planifiée séparément après la collecte | Enchaînée en continu avec la séparation cyclonique et la mise en sac |
| Mise en sac | Réalisée séparément après la division | Directement enchaînée après la division |
| Nettoyage | Nettoyage des instruments de collecte et de division | Nettoyage du cyclone, du diviseur et des flexibles de retour |
| Enregistrement | Marquage par numéro de trou, profondeur, numéro | Exigences identiques, synchronisation d'autant plus nécessaire que le rythme est rapide |
Quels facteurs influencent la manifestation réelle de ces différences
Le système trois-en-un concerne l'enchaînement des opérations d'échantillonnage en surface ; les conditions au fond déterminent toujours la stabilité du retour. La documentation mentionne que les zones de faille broyée et les grandes fractures provoquent des fuites d'air, les cuttings pouvant stagner dans le trou puis remonter en masse, ce qui dégrade la correspondance entre échantillons et profondeur réelle. Dans ce cas, quel que soit le processus, il faut réduire l'avancement, maintenir le trou propre et consigner spécifiquement les passages anormaux ; si nécessaire, utiliser de la mousse, un tubage ou d'autres traitements contre les fuites.

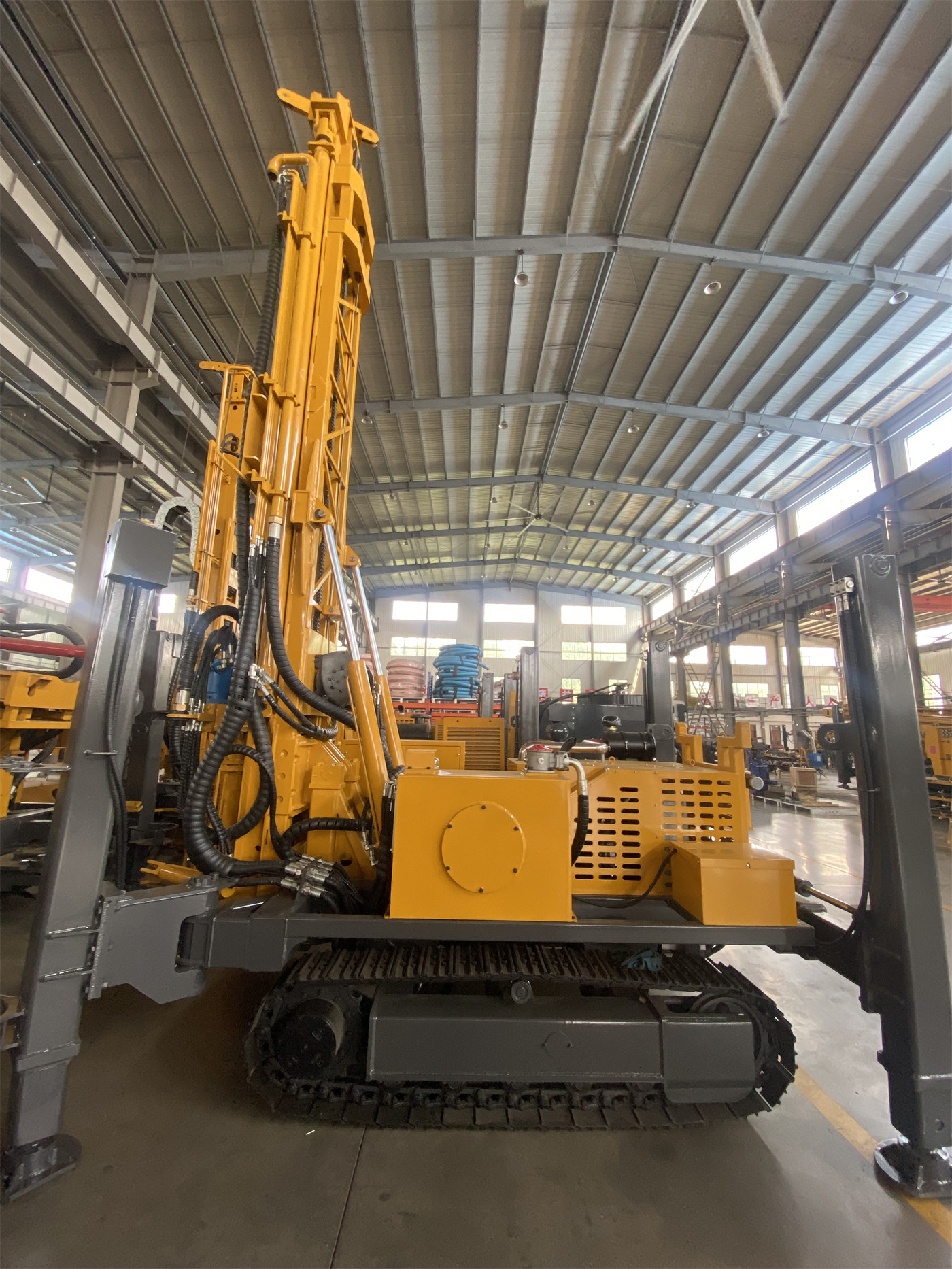

Par ailleurs, le WR600RC-CS3 prend en charge le marteau RC, le marteau DTH et la rotation à la boue, avec une profondeur maximale de 600 m et un diamètre de 105–450 mm ; la profondeur réelle varie selon le diamètre, le poids des tiges double paroi, la capacité du compresseur et les conditions géologiques. Lorsque le diamètre et la profondeur augmentent, le volume d'air nécessaire au retour et le risque de fuite augmentent parallèlement ; le système trois-en-un améliore le processus en surface, mais ne remplace pas l'évaluation de l'état du retour au fond.
Points à vérifier séparément avant l'achat
- Précision de division, mode de réduction et critères de représentativité : la documentation de ce site ne donne pas de valeurs précises, à confirmer par écrit auprès du fabricant.
- Liste des points de maintenance quotidienne et des pièces de rechange du système trois-en-un : la documentation ne mentionne que les exigences de nettoyage du cyclone, du diviseur et des flexibles de retour.
- Le site doit également disposer d'un compresseur, de sacs d'échantillons et de véhicules de transport ; la plateforme de forage doit réserver une surface suffisante pour assurer la fluidité du circuit de retour et la sécurité des passages.
- Si le projet applique un système QA/QC, les exigences de mise en place des duplicates, standards et blancs doivent suivre le plan qualité du projet.
En résumé, la différence entre les deux processus tient en une phrase : la méthode de concassage au fond et le retour des cuttings sont globalement identiques ; une fois les cuttings en surface, le système trois-en-un enchaîne séparation, division et mise en sac en actions continues, tandis que le processus conventionnel les divise en opérations distinctes. Cette différence affecte le rythme d'échantillonnage sur site et l'organisation de la main-d'œuvre, sans modifier l'obligation de marquer les échantillons par profondeur et de les tracer segment par segment.
