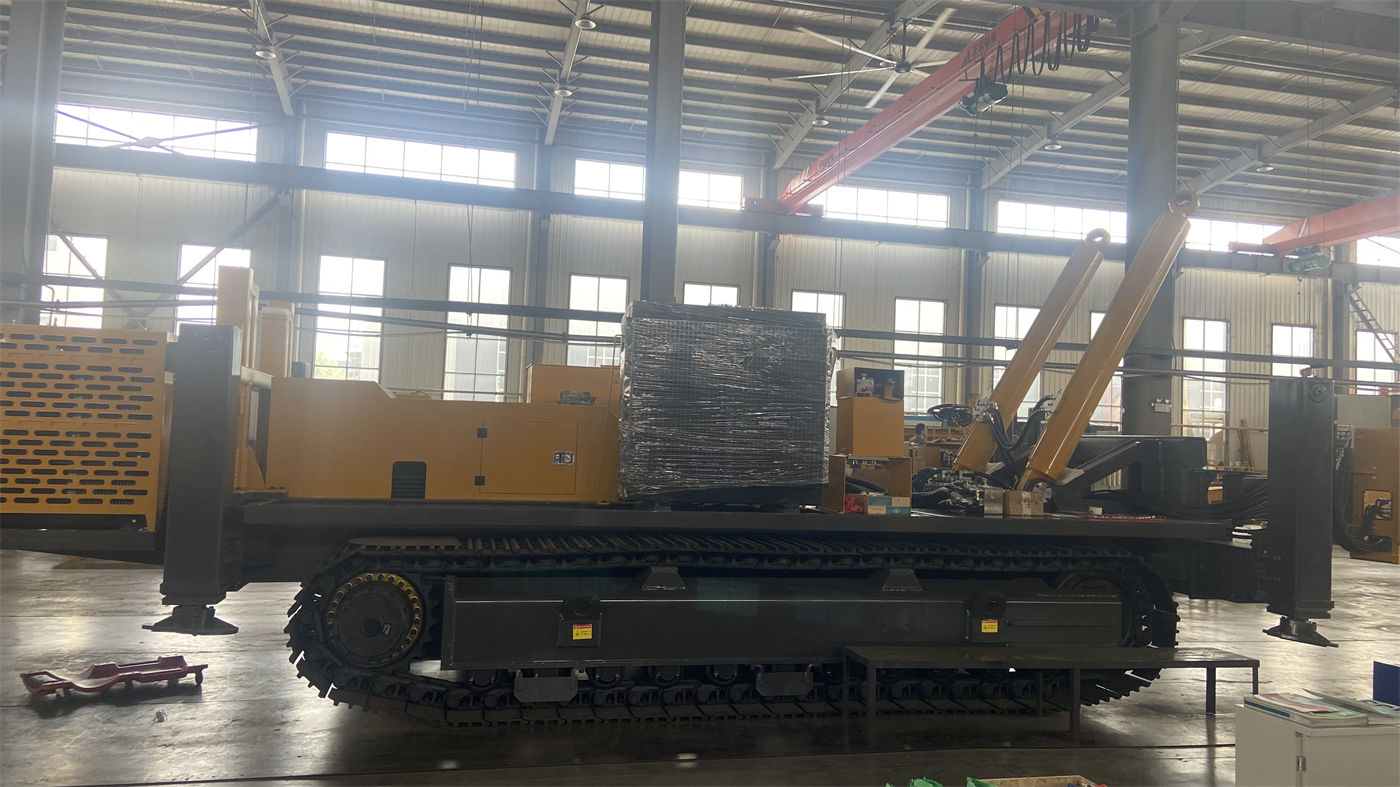

Dans la documentation produit des foreuses de puits d'eau, le système de rotation présente souvent deux séries de valeurs de même dimension : le WR400QS indique un couple maximal de 8000/4000 N·m, correspondant à une vitesse maximale de 75/150 tr/min. La lecture habituelle consiste à considérer les deux côtés de la barre oblique comme deux vitesses : la première lente et puissante, la seconde rapide et économe en temps, à sélectionner selon la situation sur le terrain.
Le problème de cette lecture ne réside pas dans le jugement « il y a des vitesses », mais dans le fait de la traiter comme un choix de vitesse. Le couple et la vitesse ne sont pas deux fonctions que l'on peut choisir indépendamment ; ce sont les valeurs correspondantes du même système de rotation dans différents états de sortie. En prenant comme échantillon les données publiques du WR400QS, nous expliquons ci-dessous ce que ces chiffres décrivent, ce qu'ils ne permettent pas de déduire, et les aspects non couverts par la documentation qui doivent être confirmés lors de l'achat.

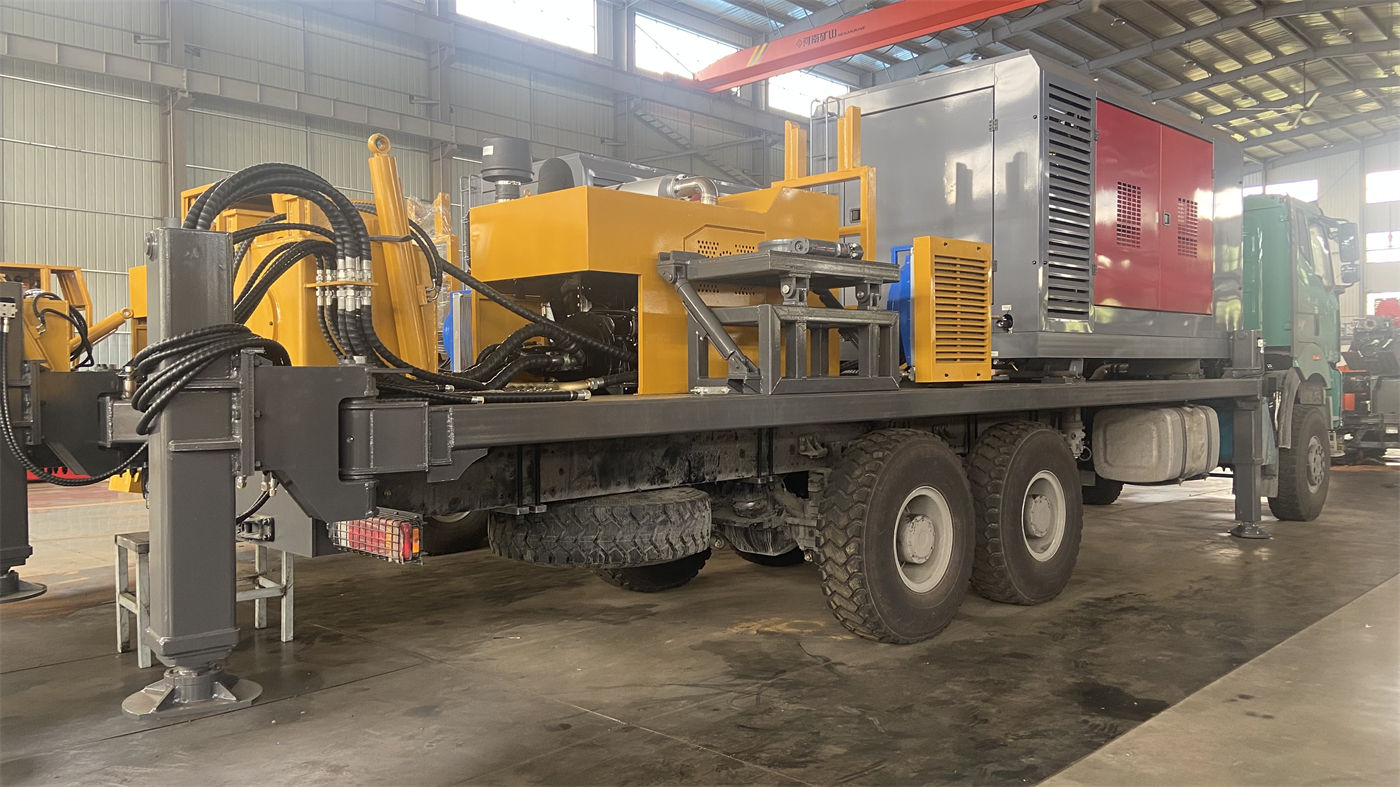

Que décrit exactement le couple bi-régime
8000 N·m et 75 tr/min forment une paire, 4000 N·m et 150 tr/min une autre. Plus la valeur de couple est élevée, plus la vitesse maximale correspondante est faible ; plus la vitesse est élevée, plus la limite de couple disponible est basse. Il s'agit d'une relation d'appariement à la sortie de rotation, et non de deux « modes » indépendants.
On peut la comprendre comme la description des limites du même système de rotation dans deux états de sortie : dans un état, la sortie fournit une capacité de rotation plus élevée, au prix d'une vitesse maximale plus faible ; dans l'autre, la vitesse maximale augmente, mais la capacité de rotation disponible diminue en conséquence. Les valeurs indiquées sont des limites supérieures, ni la sortie réelle à chaque instant, ni les valeurs nécessairement atteintes après commutation.
Pourquoi les appellations « vitesse à faible couple, vitesse à fort couple » induisent en erreur
Appeler les deux côtés vitesse lente et vitesse rapide crée une association d'idées : toutes les capacités de l'équipement se réduiraient à un choix entre deux vitesses fixes, le reste ne dépendant que de la préférence de l'opérateur. Or les facteurs influençant la résistance à la rotation ne sont pas contrôlés par la vitesse :
- Diamètre du trou. La plage de diamètre de forage du WR400QS est de 105–325 mm. Un diamètre plus grand signifie une surface de fragmentation annulaire accrue, donc une résistance au contact entre le trépan et le fond du trou plus élevée.
- Terrain. La documentation indique comme formations applicables les terrains meubles et rocheux, et mentionne les roches altérées, calcaires, gréseuses, granitiques, etc., qui n'ont pas le même effet sur la résistance à la rotation.
- Outils de forage. Le diamètre recommandé des tiges est de 89 / 102 mm, la longueur de 6 m ; les efforts transmis au fond du trou diffèrent selon la combinaison d'outils.
Lorsque ces conditions changent, il ne s'agit pas de « changer de vitesse », mais de juger si l'état de rotation actuel se situe dans une plage raisonnable. La documentation ne fournit pas de table de correspondance directe entre diamètre, terrain et vitesse, ni les seuils précis de commutation.
Quels éléments non précisés subsistent entre les deux valeurs
Le couple bi-régime ne décrit qu'une limite à la sortie de rotation ; pour porter un jugement complet, il faut le relier à d'autres paramètres :
| Paramètre | Valeur documentée WR400QS | Relation avec le couple |
|---|---|---|
| Couple maximal / vitesse correspondante | 8000/4000 N·m, 75/150 tr/min | Deux limites de sortie du même système de rotation |
| Poussée axiale | 4 T | Force dans la direction d'avance, influence la pénétration du trépan dans le fond du trou |
| Force de levage | 22 T | Capacité de manutention des tiges et de levage, indicateurs distincts de la capacité de rotation |
| Puissance moteur | 103 kW | Fournit la puissance à la rotation, l'avance, le déplacement et les systèmes auxiliaires |
Le couple n'est pas une valeur qui peut être jugée suffisante ou non indépendamment de l'avance, du levage et de la puissance. La documentation ne précise pas quelle part de puissance est simultanément prélevée par les autres systèmes dans les conditions de couple maximal, ni les plages de vitesse recommandées selon le diamètre du trou.
Les exigences de vitesse ne sont pas les mêmes entre marteau fond de trou et rotation à la boue
La documentation indique que le WR400QS peut utiliser le forage au marteau fond de trou (DTH) et également le forage rotatif à la boue ; les deux procédés n'ont pas les mêmes besoins en matière d'état de rotation. Pour le forage DTH, la pression de travail recommandée est de 1,2–3,5 MPa et la consommation d'air de 16–55 m³/min ; la fragmentation de la roche est principalement assurée par l'impact, la rotation servant à faire tourner le trépan et à renouveler les arêtes. La rotation à la boue est utilisée dans les terrains meubles (terre, argile, sable), le fluide de circulation assurant à la fois le soutènement et l'évacuation des débris.
Interpréter le couple bi-régime comme « deux vitesses rapide/lente à basculer selon l'humeur » est particulièrement source d'erreurs entre ces deux procédés, car le procédé lui-même est l'un des principaux critères de commutation de l'état de rotation, et non l'inverse. La documentation ne donne pas les plages de vitesse recommandées pour chacun des deux procédés.
Jugements que la documentation permet et ne permet pas
D'après les données publiques du WR400QS sur ce site, on peut affirmer :
- Le système de rotation a deux valeurs de couple maximal, 8000 N·m et 4000 N·m, correspondant respectivement à des vitesses maximales de 75 tr/min et 150 tr/min.
- Ces deux valeurs proviennent du même système de rotation, et non de deux dispositifs indépendants.
- La description « basse vitesse, couple élevé » renvoie aux conditions de grand diamètre, roche dure et forte charge ; celle de vitesse plus élevée renvoie aux phases de forage à résistance relativement faible.
Les jugements que la documentation ne permet pas incluent : quelle vitesse utiliser pour un diamètre et un terrain donnés ; s'il existe des états intermédiaires ou un réglage automatique entre les deux ; si un travail continu prolongé est possible dans les conditions de couple maximal ; et si la commutation vers une vitesse plus élevée impose des restrictions supplémentaires au levage et à l'avance. Ces points doivent être confirmés par écrit auprès du fabricant lors de l'achat.
Points à inscrire dans la liste de vérification avant achat
Si le projet prévoit d'utiliser le WR400QS sur des puits à diamètre et terrain très variables, il est possible de consigner par écrit les points suivants lors de la validation technique :
- L'état de sortie de rotation recommandé pour différentes plages de diamètre de forage, et les critères de détermination du point de commutation.
- Les exigences en matière de température d'huile hydraulique, de durée de travail continu et de refroidissement lors de l'utilisation du couple élevé en roche dure ou en grand diamètre.
- Les principes de réglage des paramètres de rotation propres au forage DTH et au forage rotatif à la boue.
- La méthode de vérification, à la réception, de la relation entre la sortie réelle du système de rotation et les valeurs nominales de la documentation.
Ces éléments n'affectent pas l'exactitude des valeurs de couple bi-régime elles-mêmes, mais déterminent si elles peuvent être utilisées correctement. Lire la barre oblique comme deux vitesses n'est qu'une première étape ; le reste n'est pas entièrement documenté.
