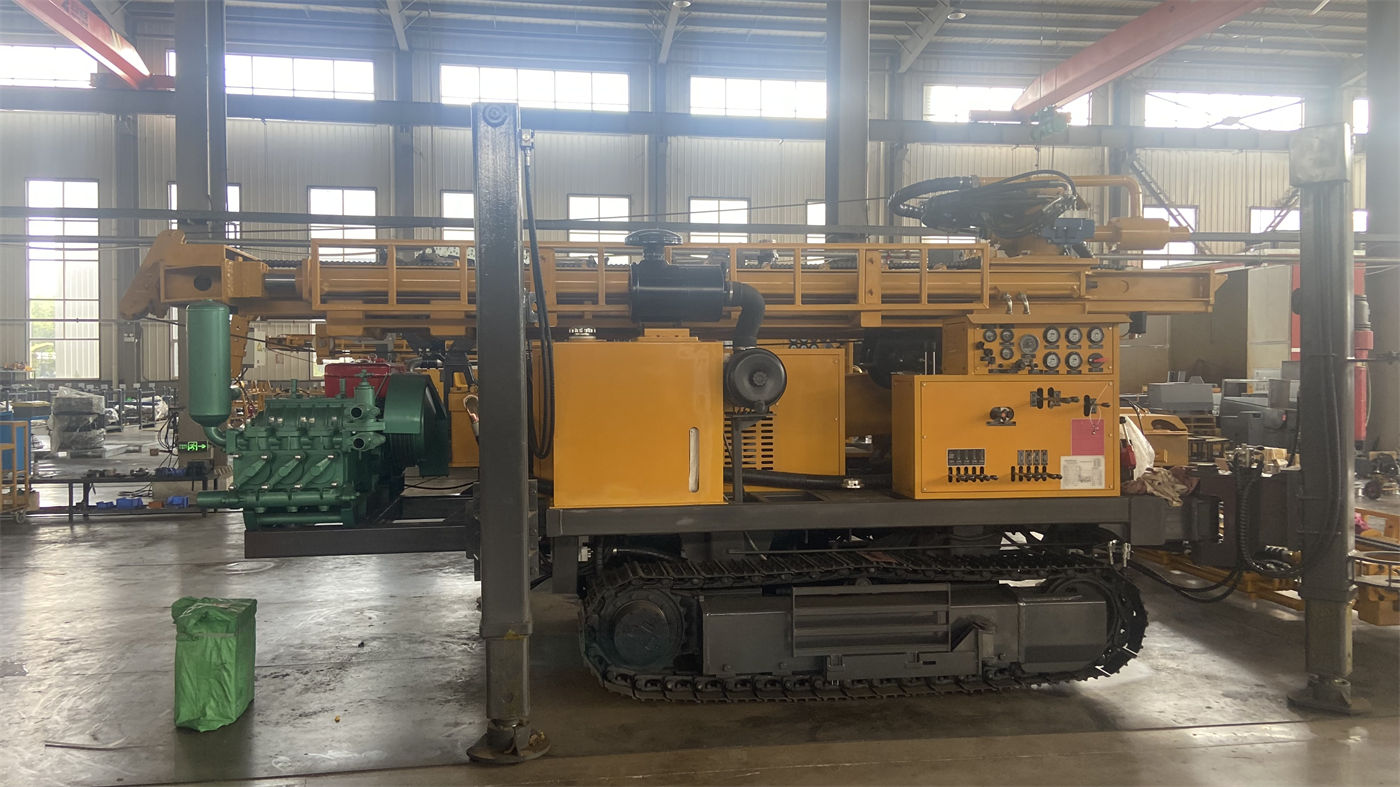

Lorsqu'on reçoit le tableau de paramètres d'une petite foreuse de puits d'eau, l'habitude courante est de le lire de haut en bas, en retenant quelques chiffres comme « 180 mètres », « 28 chevaux », « 16 tonnes », sans pouvoir dire quelle est la relation entre eux. Une lecture plus efficace consiste d'abord à fixer un ordre : voir d'abord ce que l'équipement prétend être et quelle taille de trou il peut couvrir, puis par quoi il réalise le forage et la remontée de tiges, et enfin s'il peut accéder au chantier. Ci-dessous, en prenant les données publiques du WR180E de notre site comme échantillon, nous décomposons cet ordre couche par couche. Pour une autre petite foreuse de puits d'eau sur chenilles, on peut également procéder à une auto-vérification dans le même ordre.
Première étape : modèle et type d'équipement, confirmer d'abord de quelle catégorie de machine il s'agit
Dans la documentation du WR180E, il est écrit « petite foreuse de puits d'eau sur chenilles à haut rapport qualité-prix ». Cette ligne ressemble le plus à une étiquette, mais elle détermine la prémisse d'interprétation de tous les paramètres suivants : sur chenilles signifie que le système de déplacement, le poids total et les conditions de passage sur site entreront en considération ; petite signifie que le diamètre de trou, la profondeur de forage et la hauteur du mât seront limités à des plages correspondantes ; foreuse de puits d'eau signifie que son objectif est de forer un puits pour l'extraction d'eau, et non le carottage ou l'échantillonnage en circulation inverse. Si l'on saute cette ligne pour regarder directement 180 m, on risque de la comparer avec la profondeur de forage d'équipements d'exploration, ce qui conduit à des conclusions sans signification.
Deuxième étape : profondeur et diamètre de forage, à lire obligatoirement comme un ensemble
Les paramètres du WR180E sont une profondeur maximale de forage de 180 m et un diamètre de forage de 90–230 mm. Ces deux nombres ne sont pas des indicateurs de capacité indépendants, mais deux descriptions limites de la même machine en termes de dimensions de trou : plus le diamètre est petit, plus la marge pour atteindre une profondeur importante est grande ; lorsque le diamètre approche la limite supérieure, le poids du train de tiges, le volume de déblais et la charge de rotation augmentent, et la profondeur réelle atteignable doit être jugée selon les conditions de travail. La documentation elle-même précise que la profondeur réelle du puits doit être déterminée en fonction du niveau de la nappe phréatique locale, de la position de l'aquifère, du diamètre du trou et de la technique de construction. Donc, en lisant ces deux nombres, la question à se poser est « le puits que je veux forer, dans quelle plage de 90–230 mm se situe son diamètre », et non « il peut certainement forer 180 mètres ».
Troisième étape : puissance, voir d'abord la forme puis la puissance
Le WR180E est équipé d'un moteur diesel Changchai de 28 HP. Le champ de puissance doit au moins permettre de lire trois choses : le type de carburant, la puissance et les systèmes qu'il entraîne. La motorisation diesel signifie que cette machine ne dépend pas d'un réseau électrique fixe, ce qui convient aux sites agricoles et d'élevage éloignés ; le niveau de 28 HP correspond au système hydraulique, à la rotation et au déplacement sur chenilles d'un équipement compact, et non aux conditions de charge lourde continue d'une grande foreuse de puits profond. La documentation rappelle également qu'en travail continu, il convient de vérifier selon les règles l'huile moteur, le refroidissement, le circuit de carburant et le filtre à air — ces éléments de maintenance font partie des informations associées, souvent omises lors de la lecture du tableau de paramètres.
Quatrième étape : rotation et levage, deux mouvements différents
La vitesse de rotation de 40–70 tr/min et la force de levage de 16 T correspondent respectivement à la rotation de forage et aux opérations de remontée et descente de tiges, et ne peuvent se substituer l'une à l'autre. La vitesse de rotation détermine le rythme de rotation de l'outil au fond du trou ; la documentation indique qu'elle peut être ajustée selon les tiges, l'outil et la formation, les exigences de rotation et d'avance étant différentes pour les sols, les couches altérées et les formations alternant dur et tendre. La force de levage sert à la remontée et descente normales des tiges, à la récupération des outils et au traitement de certains outils dans le trou ; la formulation de 16 T dans la documentation comporte une limite claire — en cas de résistance anormale à l'extraction, de rétrécissement de la paroi du trou ou d'évacuation difficile des déblais, il faut d'abord évaluer la formation et l'état du trou, et il n'est pas recommandé de recourir uniquement à la force de levage maximale pour forcer. En lisant cette ligne, l'important n'est pas de retenir 16 T, mais de savoir que cela ne résout pas les anomalies dans le trou.
Cinquième étape : tiges et mât, ce qui détermine le rythme de construction
Le WR180E peut utiliser des tiges de 50 mm, 60 mm et 76 mm, avec des longueurs de 1,5 m et 2,0 m ; la hauteur du mât est de 1,5 m. Ces trois valeurs mises ensemble pointent vers la même chose : cette machine aura une fréquence relativement élevée de raccordement et de déconnexion des tiges. Un mât de 1,5 m permet à la machine de conserver une faible hauteur de travail et un volume de transport réduit, ce qui convient aux cours, vergers, petits chantiers et routes de campagne où l'espace est limité, au prix d'un nombre de changements de tiges plus élevé que les modèles à longue course. La documentation est également directe à ce sujet — cette machine privilégie la flexibilité et l'économie, plutôt que la recherche de l'efficacité de forage continu des grands équipements. Si le projet comporte de nombreux trous rapprochés et des forages individuels profonds, le coût temporel induit par ce groupe de valeurs mérite d'être calculé à l'avance.
Sixième étape : dimensions et poids de la machine, pour savoir si elle peut se rendre sur site
Les dimensions extérieures du WR180E sont d'environ 3000 × 1300 × 1700 mm, le poids total de 1,8 T, la vitesse de déplacement de 2,5 km/h. Ce groupe de chiffres répond à des questions de transport et de site, et non de capacité de forage : une machine de 1,8 T convient au transfert entre chantiers par petit véhicule de transport, et le châssis sur chenilles facilite les déplacements sur les chemins agricoles et les terrains non revêtus ordinaires. La documentation ne donne pas l'angle de montée, le rayon de braquage minimal ni les exigences de portance du sol ; ces conditions de passage doivent être confirmées séparément.
Relier l'ordre : quelles valeurs doivent être lues ensemble
| Combinaison de paramètres | Question à laquelle ils répondent ensemble |
|---|---|
| Profondeur maximale 180 m + diamètre de forage 90–230 mm | Quelle taille de trou cette machine peut couvrir ; les deux objectifs doivent être simultanément valables |
| Moteur diesel 28 HP + rotation 40–70 tr/min + force de levage 16 T | Par quoi sont réalisés les deux mouvements de forage et de remontée/descente ; configuration orientée vers les forages peu à moyennement profonds |
| Diamètre et longueur des tiges + mât de 1,5 m | Fréquence de raccordement/déconnexion des tiges et intensité de la manutention |
| Machine 1,8 T + dimensions 3000 × 1300 × 1700 mm + déplacement 2,5 km/h | Possibilité de transport par petit véhicule et d'accès aux sites étroits |
Ce que la documentation ne précise pas et qu'il faut confirmer séparément
La documentation publique du WR180E ne donne pas la valeur du couple de rotation, ni le débit de pompe en dehors de la pression du système hydraulique, les spécifications de la pompe à boue, les paramètres d'appariement du compresseur d'air et les conditions de commutation des techniques de forage applicables. Les plages de définition des valeurs telles que la pression de travail de 1,7–3,0 MPa et la vitesse de déplacement de 2,5 km/h ne sont pas non plus développées. En outre, les exigences de portance du sol correspondant à la machine de 1,8 T, la capacité de montée sur chenilles et les plages de diamètre de forage recommandées pour différents diamètres de tiges ne figurent pas dans la documentation existante. Ce ne sont pas des omissions du tableau de paramètres, mais des limites qu'il faut clairement identifier à la lecture : les éléments non écrits doivent être listés comme points à confirmer, et non déduits soi-même.
Après avoir lu dans cet ordre
Après avoir lu le tableau de paramètres d'une petite foreuse de puits d'eau jusqu'au bout, on doit pouvoir répondre à quatre questions : pour quel type de trou cette machine est conçue, par quelle puissance et quel système de rotation et de levage elle réalise le forage, quel est le rythme approximatif de raccordement et de déconnexion des tiges, et si elle peut entrer et sortir facilement du chantier. Le positionnement du WR180E dans la documentation correspond à des projets peu à moyennement profonds tels que l'approvisionnement en eau des zones rurales, les puits domestiques, l'irrigation des terres agricoles, les vergers, les élevages et les puits d'eau pour petits travaux généraux ; sa combinaison de paramètres s'articule autour de cette plage. Au-delà de cette plage, par exemple pour des formations principalement composées de roches dures ou des travaux approchant en permanence la profondeur maximale, la documentation elle-même indique qu'il convient de réévaluer si les outils de forage, la puissance et le niveau de la machine sont adaptés. Avant tout choix réel, il convient également de vérifier auprès du fabricant les éléments d'appariement non listés dans la documentation, en tenant compte des conditions géologiques locales, des outils dans le trou, de l'angle de forage et des méthodes d'exploitation.
