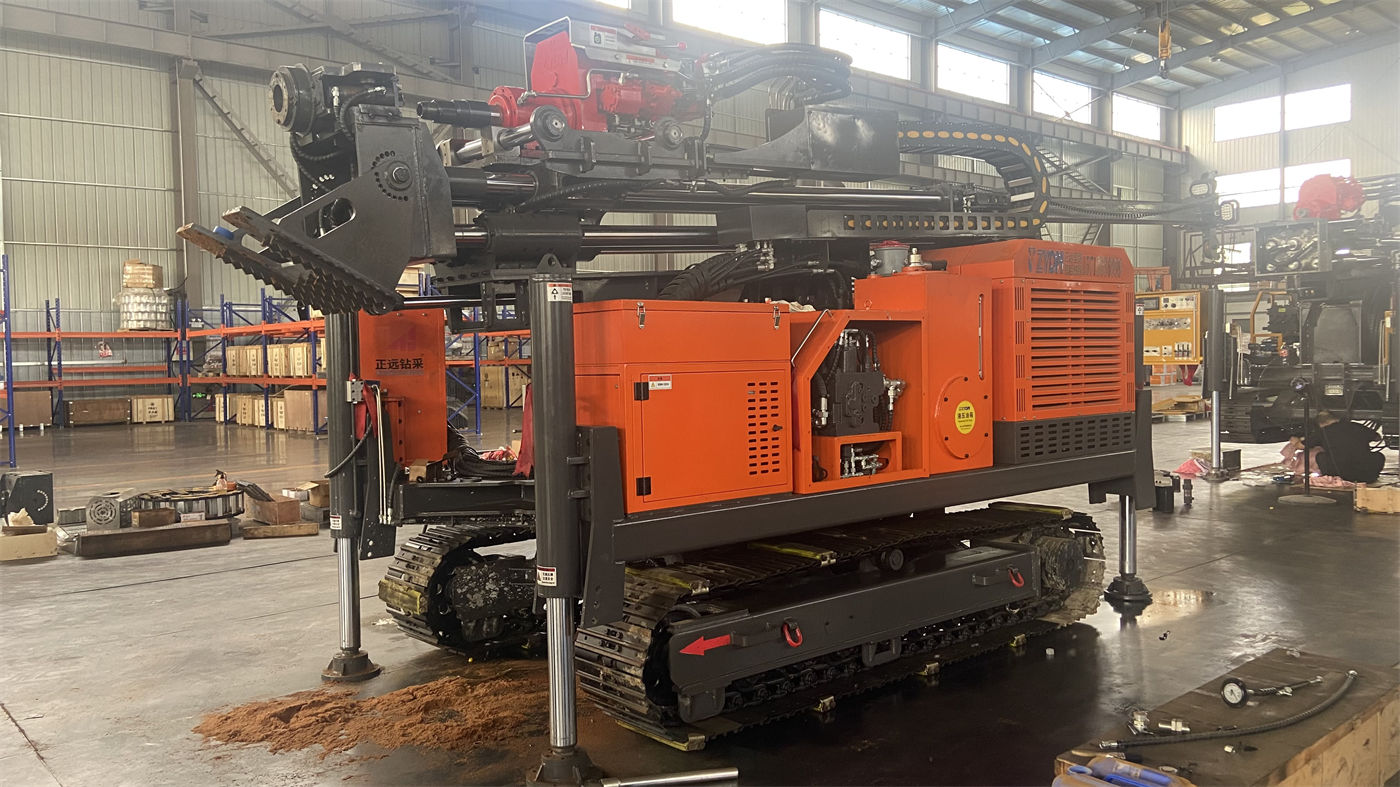

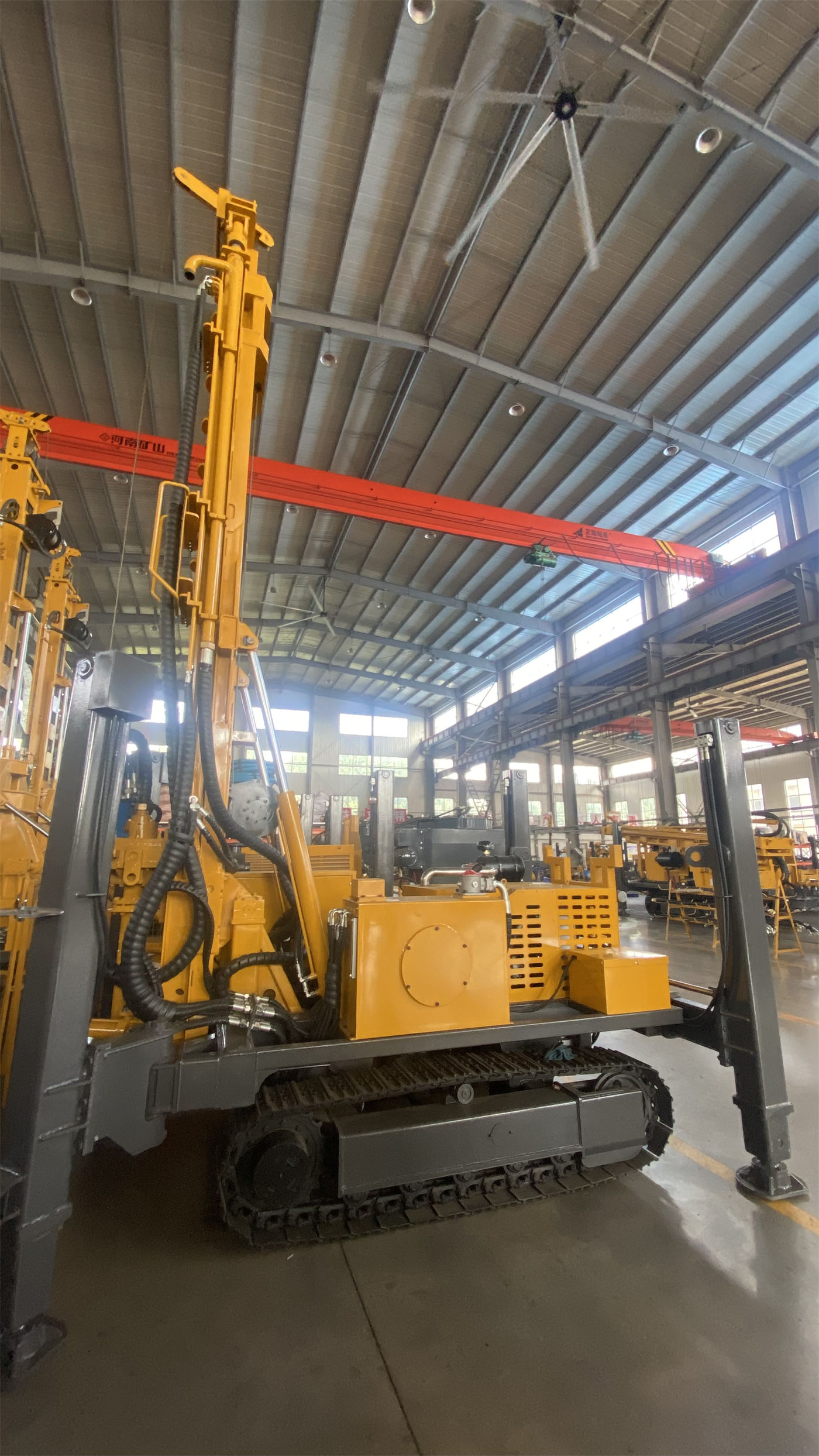

Le WR500RCE est une foreuse de puits d'eau sur chenilles à circulation inverse par air comprimé de classe 500 m, équipée d'un moteur diesel de 132 kW, d'une force de levage de 300 kN et d'un couple de rotation de 8000–12000 N·m, avec un diamètre de forage de 140–400 mm, une vitesse de déplacement du châssis sur chenilles d'environ 2,5 km/h, une capacité de montée en pente de référence de 30° et un poids total d'environ 12 T. Pour intégrer un tel équipement dans un projet de puits profond principalement en roche dure, la préparation avant l'entrée sur site ne concerne pas seulement l'équipement lui-même. Les points de préparation sont présentés ci-dessous dans l'ordre de progression sur site ; les paramètres vérifiables sont indiqués directement, tandis que les éléments non couverts par la documentation sont listés séparément comme des points à confirmer par écrit auprès du fabricant ou du maître d'ouvrage.
Pourquoi les priorités de préparation diffèrent pour un puits profond en roche dure
En conditions de roche dure, la méthode de forage principale de cette foreuse est le marteau fond de trou (DTH), la circulation inverse par air comprimé étant chargée de remonter les débris de fond de trou à la surface par l'intérieur des tiges. Les exigences associées sont clairement définies : pression de service recommandée de 1,7–3,5 MPa, consommation d'air de 17–42 m³/min ; lorsque la profondeur du trou augmente, que le diamètre s'accroît, que la roche devient plus dure ou que l'altitude du chantier s'élève, le débit nécessaire augmente en conséquence. Cela signifie que la préparation sur site doit s'organiser autour d'une chaîne plus longue : capacité du compresseur d'air à fournir un débit stable, disposition des conduites d'eau et d'air, évacuation des débris, et capacité des routes de transport à supporter un équipement sur chenilles de 12 T. Chaque élément détermine le rythme de construction avant même le début du forage.
Préparation du transport et du levage avant l'entrée sur site
Les dimensions de transport du WR500RCE sont d'environ 6300 × 2100 × 2500 mm, ses dimensions en configuration de travail d'environ 4000 × 2900 × 6800 mm, et son poids de transport d'environ 12 T. Avant le transport, il convient de vérifier la charge utile du véhicule, les points de fixation pour le chargement et les limitations de hauteur sur le trajet, en particulier la hauteur d'environ 6,8 m une fois la tour dressée en configuration de travail, qui diffère de la hauteur de transport et nécessite un espace dédié pour le levage de la tour sur le site.
Les modalités de levage et de déchargement font également partie des points de préparation avant l'entrée sur site, et non de questions à étudier une fois sur place. Les éléments suivants doivent être confirmés avant l'expédition avec le transporteur et les responsables du site :
- Le chargement et le déchargement par grue ou par rampe automotrice dépendent de la présence d'une rampe de déchargement adaptée sur le site, à évaluer au cas par cas ;
- La portance du sol entre le point de déchargement et la position du trou ; les zones de sol meuble ou humide doivent être abordées avec prudence pour éviter l'enlisement ;
- Les ponts, le rayon de braquage aux intersections et le dégagement sous les lignes haute tension le long du trajet doivent être vérifiés selon les conditions réelles ;
- Le treuil auxiliaire d'une force de levage de 20 kN peut être utilisé pour déplacer le marteau fond de trou, les tiges, les outils de tubage et certains accessoires de chantier ; lors du levage, il convient de contrôler la charge nominale et d'empêcher toute personne de se trouver sous la charge suspendue ou dans la zone de tension des câbles.
Conditions de déplacement et de positionnement après l'entrée des chenilles
La structure sur chenilles est mieux adaptée aux routes de gravier en zone minière, aux chemins ruraux et aux sols généralement irréguliers. La vitesse de déplacement d'environ 2,5 km/h impose un rythme de déplacement lent entre les positions de forage ; lors de la planification de plusieurs trous, le temps de déplacement doit être intégré au calendrier, sans supposer que l'équipement peut se repositionner rapidement.
La capacité de montée en pente de référence de 30° est une caractéristique de l'équipement donnée par la documentation, mais elle ne signifie pas que toute pente inférieure à 30° sur le site est directement franchissable. La stabilité latérale de l'équipement sur chenilles en pente, la nature du sol et son état après la pluie modifient la praticabilité réelle ; un relevé sur site doit précéder toute décision d'itinéraire.
Comment intégrer le compresseur d'air et le circuit d'air sur site
La circulation inverse par air comprimé utilise l'air comprimé pour établir un flux de retour dans le tube intérieur, remontant les débris et les cuttings de fond de trou à la surface par l'intérieur des tiges. Le compresseur d'air est l'équipement clé de ce système, avec une pression de service recommandée de 1,7–3,5 MPa et une consommation d'air de 17–42 m³/min. La phase de préparation doit couvrir les points suivants :
- L'adéquation du débit du compresseur d'air avec la profondeur réelle du trou, le diamètre, la dureté de la roche, à vérifier auprès du fabricant selon les conditions du projet, sans se contenter d'estimer à partir des paramètres nominaux de l'équipement ;
- Le tracé des conduites d'air haute pression, le nombre de raccords et les raccords de rechange ; les conduites d'air haute pression doivent être inspectées avant chaque début de poste ;
- La nécessité d'options telles que le lubrificateur à brouillard d'huile et la pompe à mousse pour ce projet, à déterminer en fonction des pertes d'air dans la formation ;
- L'organisation quotidienne de la lubrification du marteau fond de trou, à intégrer aux contrôles quotidiens de l'usure des conduites haute pression.
Il convient de préciser que la documentation de ce site ne fournit que les plages de pression et de consommation d'air recommandées pour le compresseur, sans indiquer de modèle, de marque ou de nombre spécifique ; ces éléments doivent être confirmés par écrit par l'acheteur auprès du fabricant en fonction de la profondeur, du diamètre et de l'altitude du projet.
Approvisionnement en eau, évacuation des boues et traitement des débris
La circulation inverse par air comprimé évacue principalement les cuttings par voie pneumatique, mais un chantier de puits profond en roche dure nécessite généralement de l'eau pour le refroidissement du marteau fond de trou, l'abattage des poussières en tête de puits et les opérations auxiliaires. La phase de préparation doit confirmer l'emplacement de la source d'eau, la capacité et le mode d'approvisionnement, afin d'éviter toute interruption de forage par manque d'eau.
Les débris remontés en surface nécessitent un stockage et une élimination planifiés. En zone minière ou sur site isolé, il faut considérer la distance entre la zone de stockage et la tête de puits, la nécessité de barrières ou de bassins de décantation, ainsi que le traitement du mélange de boue et de débris en saison des pluies. La documentation ne fournit pas de spécifications pour le bassin de décantation ou le système d'évacuation des boues ; ces éléments relèvent du maître d'ouvrage, qui doit les confirmer selon les exigences environnementales et les conditions du site.
Aménagement du site et distances de sécurité
En configuration de travail, les dimensions de la machine sont d'environ 4000 × 2900 × 6800 mm ; une fois la tour dressée, une zone d'opération dédiée est nécessaire. L'aménagement du site doit prendre en compte :
- La distance entre la tête de puits et la tour, la zone de stockage des tiges, l'espace d'opération pour la descente et la remontée des outils ;
- La position relative du compresseur d'air et de la foreuse, en raccourcissant autant que possible les conduites d'air et en les adaptant aux conditions réelles ;
- L'orientation de l'échappement du moteur diesel, les points d'avitaillement en carburant et l'emplacement des équipements de lutte contre l'incendie ;
- La séparation des itinéraires piétons et de la zone de levage, pour éviter que des personnes non autorisées ne pénètrent sous les charges suspendues.
En cas de failles, de zones broyées et de formations fissurées, des chutes de blocs, des réductions de diamètre, des pertes d'air et des coincements peuvent survenir dans le trou ; le site doit disposer des tubages et des matériaux moussants nécessaires, et ajuster si besoin la méthode de forage. Ces situations relèvent de la conduite des travaux, mais les outils et matériaux disponibles doivent être préparés avant l'entrée sur site, plutôt que d'être acheminés après l'apparition du problème.
Personnel, articulation des opérations et pièces de rechange
L'intégration de l'équipement dans un projet de puits profond en roche dure nécessite généralement une période de rodage des opérations et des procédés. La phase de préparation doit préciser :
- La répartition des rôles et les modalités de relève entre le responsable de site, les opérateurs et le personnel auxiliaire ;
- La procédure fixe de contrôle avant chaque poste : conduites d'air haute pression, raccords, câbles de sécurité, tête rotative, chenilles, tour et système hydraulique ;
- Les paramètres à surveiller en continu pendant le forage : pression d'air, retour des cuttings, retour d'eau et variations de couple ;
- Les opérations de fin de poste : nettoyage des outils de forage et du circuit de circulation inverse, contrôle de la lubrification du marteau fond de trou, de l'étanchéité des tiges et de l'usure des conduites haute pression ;
- Les quantités minimales disponibles de pièces d'usure et de rechange, dont les références précises doivent être confirmées auprès du fabricant selon la formation du projet.
Éléments non couverts par la documentation, à confirmer auprès du fabricant ou du maître d'ouvrage
Classer les points de préparation ci-dessus en deux catégories permet d'éviter les lacunes d'information entre les achats et le site.
| Catégorie | Contenu spécifique | État de la source |
|---|---|---|
| Préparable directement selon la documentation de ce site | Dimensions de transport, dimensions de travail, poids total d'environ 12 T, vitesse de déplacement d'environ 2,5 km/h, capacité de montée en pente de 30°, pression de service de 1,7–3,5 MPa, consommation d'air de 17–42 m³/min, diamètre de forage de 140–400 mm, profondeur maximale de forage de 500 m | Valeurs numériques fournies par la documentation |
| À vérifier auprès du fabricant selon les conditions du projet | Modèle et nombre de compresseurs d'air, spécifications et longueur des conduites d'air haute pression, nécessité du lubrificateur à brouillard d'huile et de la pompe à mousse, spécifications et quantités des tiges et des tubages | La documentation ne donne que des plages, sans configuration précise |
| À confirmer par le maître d'ouvrage ou le transporteur | Limitations de hauteur et de charge des routes, mode de déchargement, portance du sol sur site, espace pour le levage de la tour, approvisionnement en eau et évacuation des boues, exigences de traitement environnemental | Relève des conditions de site, non couvertes par la documentation de l'équipement |
La profondeur de forage de 500 m et le châssis sur chenilles du WR500RCE le destinent aux puits d'eau de profondeur moyenne à grande, à l'irrigation agricole, à l'approvisionnement en eau des zones minières et au forage DTH dans des formations rocheuses relativement intactes telles que le granite, le basalte et le calcaire. La profondeur finale du puits doit toutefois être déterminée par les données hydrogéologiques et la couche aquifère réelle ; la capacité de l'équipement ne constitue qu'une partie de la plateforme de forage. Les résultats réels dépendent également du débit du compresseur d'air, du diamètre du trou, de l'étanchéité des tiges et des conditions géologiques. Vérifier ces conditions point par point lors de la préparation sur site est plus réaliste que de compléter les équipements après le début du forage.
