Lors de l'appairage d'un compresseur d'air à un marteau fond-de-trou, les deux chiffres figurant dans la documentation du ZCS100 sont souvent cités côte à côte : débit d'air 33 m³/min, pression nominale 2,5 MPa (25 bar). Mais juxtaposition ne signifie pas simultanéité. Le démarrage du marteau nécessite une pression supérieure à un certain seuil, tandis que le forage continu nécessite un débit d'air suffisant pour évacuer les débris de roche au fond du trou ; les deux se contraignent mutuellement dans un même système d'alimentation en air — plus la pression est élevée, plus le débit réel que la même machine peut fournir diminue ; une partie du débit étant prélevée pour le curage, la pression atteignant le marteau varie également. Cet article s'articule autour d'une question concrète : dans quelles conditions opérationnelles faut-il considérer conjointement 33 m³/min et 2,5 MPa, et que faut-il vérifier en sus dans cette approche.
À quel besoin du marteau correspondent respectivement les deux valeurs nominales

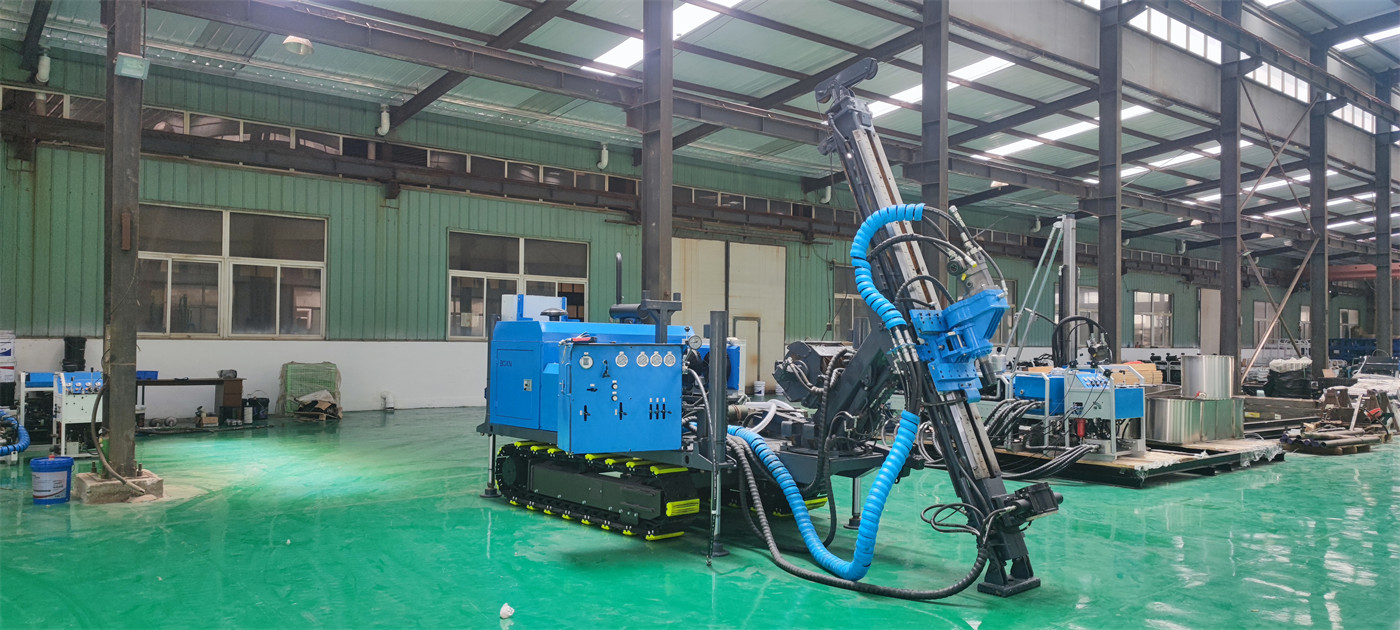

L'état de fonctionnement d'un marteau fond-de-trou est déterminé conjointement par deux éléments : la pression d'air fournie au piston détermine la fréquence de frappe et l'énergie par coup, tandis que le débit d'air traversant le marteau et l'espace annulaire au fond du trou détermine si les débris peuvent être évacués de manière continue hors de l'orifice. La documentation indique une pression nominale de 2,5 MPa (25 bar) pour le ZCS100 et précise que « pour les forages profonds, les roches dures ou les grands diamètres, il convient de procéder à un appairage global en tenant compte de la pression recommandée et de la consommation d'air du marteau ». Cette phrase fournit en réalité deux données d'entrée : la pression de service nominale du marteau et le débit d'air nécessaire à cette pression.
33 m³/min correspond au débit d'air, exprimé en débit volumique ; 2,5 MPa correspond à la pression nominale. Les deux sont indiqués séparément sur la plaque signalétique du compresseur, mais la capacité d'un compresseur à vis à fournir simultanément le débit nominal à la pression nominale dépend de ses conditions de conception. La documentation ne fournit pas la courbe de débit du ZCS100 en fonction de la pression d'air, il n'est donc pas possible d'en déduire directement que « 33 m³/min sont disponibles à toute pression ». Ce point doit être vérifié lors de la phase de sélection en demandant au fabricant les données d'alimentation en air pour les conditions correspondantes.
Dans quelles conditions les deux paramètres doivent-ils être satisfaits simultanément
Tous les forages fond-de-trou ne poussent pas le compresseur à son point nominal. Les applications listées dans la documentation sont le forage de puits d'eau, le forage minier, les carrières et les travaux de construction, et il est mentionné que les trois conditions — forage profond, roche dure, grand diamètre — nécessitent de prévoir une marge de débit et de pression. On peut en déduire plusieurs situations où les deux paramètres approchent simultanément leurs limites :
- Grand diamètre : la section de l'espace annulaire au fond du trou est importante, le débit nécessaire pour maintenir la vitesse ascensionnelle augmente, la part de débit consacrée au curage s'accroît, et le débit effectif disponible pour le marteau est réduit.
- Augmentation de la profondeur : les pertes de charge le long des conduites et dans le trou s'accumulent, la pression atteignant le marteau est inférieure à la pression de sortie de la machine, et une pression de sortie plus élevée est nécessaire pour compenser.
- Forage en roche dure : le marteau doit maintenir une pression de service élevée pour conserver son rythme de frappe, et les débris étant plus grossiers, la vitesse ascensionnelle requise pour le curage n'est pas négligeable.
Ce n'est que lorsque ces trois conditions sont réunies simultanément qu'apparaît un besoin d'alimentation en air où « la pression doit approcher la valeur nominale et le débit ne doit pas être réduit ». Pour un forage peu profond, de petit diamètre ou dans des couches tendres, le point de fonctionnement du marteau est souvent éloigné des valeurs nominales ; considérer alors 2,5 MPa comme un seuil obligatoire pourrait entraîner des investissements d'appairage inutiles.
Ce que la documentation du ZCS100 permet de conclure

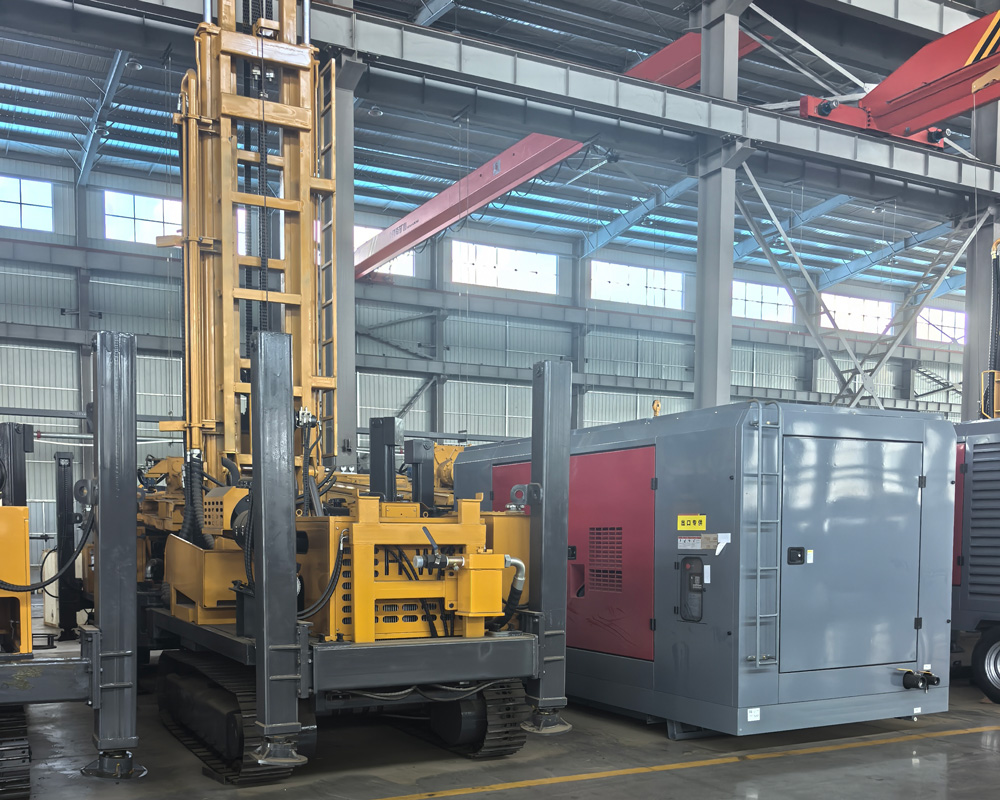

D'après les données produit vérifiées, le ZCS100 est positionné comme un compresseur à vis industriel pour usage continu : puissance 315 kW, débit 33 m³/min, pression nominale 2,5 MPa, dimensions 3960×2000×2000 mm, fabricant Zhejiang Zhigao Machinery Co., Ltd. La documentation indique qu'il peut fournir de l'air comprimé aux marteaux fond-de-trou et aux outils de forage pneumatiques, et souligne qu'« une alimentation en air stable favorise le forage fond-de-trou, le curage au fond du trou et le forage continu ».

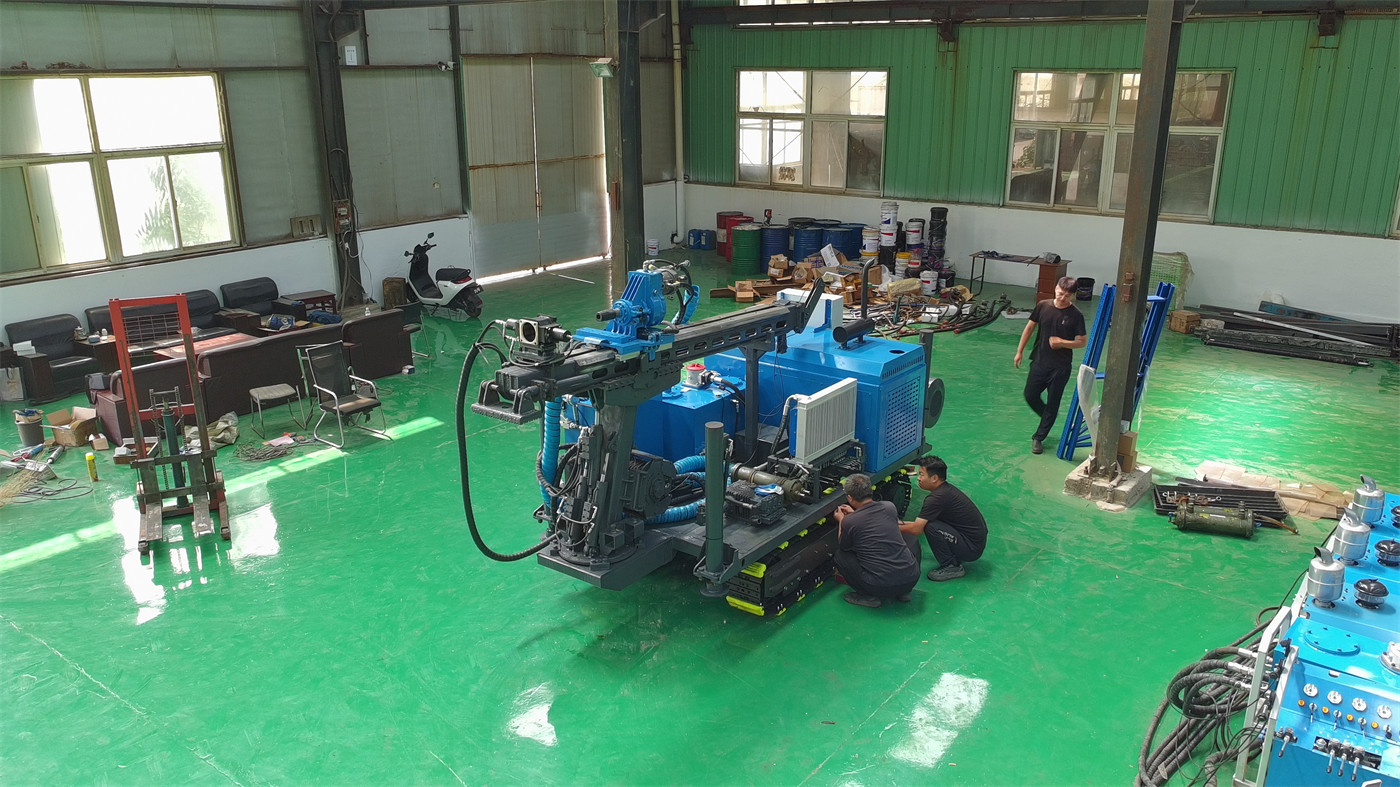

Ces formulations correspondent à une logique de sélection, non à une conclusion : le débit et la pression sont deux conditions d'entrée pour l'appairage du marteau fond-de-trou ; lors de la sélection, il convient de fournir le modèle de la foreuse, le diamètre de forage, la profondeur cible, la nature principale du terrain, le modèle du marteau ainsi que la pression de service et la consommation d'air requises. La documentation mentionne également que l'équipement utilise un caisson industriel fermé, avec systèmes de contrôle, électrique, filtration d'admission, refroidissement, filtration d'huile et séparation d'huile — le lien avec les limites d'alimentation en air réside dans le fait qu'en fonctionnement continu à haute pression et grand débit, les charges de refroidissement et de séparation d'huile augmentent simultanément, ce qui fait partie des conditions d'exploitation associées, mais la documentation ne fournit pas de données telles que la température ambiante maximale ou la durée de fonctionnement continu, et il n'est pas possible d'en déduire les performances dans un climat spécifique.
Quelles autres contraintes d'appairage lorsque les deux paramètres sont simultanément atteints
Lorsque 33 m³/min et 2,5 MPa sont utilisés conjointement, le compresseur n'est qu'un maillon de la chaîne d'alimentation en air. Les conditions suivantes ne sont pas détaillées dans la documentation, mais influencent directement dans la pratique la capacité des deux paramètres à parvenir au marteau :
| Élément d'appairage | Points à vérifier |
|---|---|
| Conduites et raccords | Diamètre, longueur et type de raccords des flexibles entre la sortie du compresseur et le circuit d'air de la foreuse ; la perte de charge le long du trajet consomme la pression de la machine avant d'atteindre le marteau |
| Spécifications du marteau | Pression de service nominale et consommation d'air correspondante du modèle de marteau, et si elles se situent dans la plage d'alimentation du ZCS100 |
| Outils de forage et diamètre | Section annulaire déterminée par le diamètre du trépan, et part de débit correspondant à la vitesse ascensionnelle nécessaire au curage |
| Site et alimentation électrique | Conditions de raccordement électrique et espace d'installation pour un groupe de 315 kW ; les dimensions sont fournies, mais l'alimentation, les fondations et les distances de dégagement pour la dissipation thermique ne sont pas abordées dans la documentation |
Parmi ces éléments, la perte de charge dans les conduites et la consommation d'air du marteau sont essentiels pour convertir les paramètres nominaux en alimentation réelle au fond du trou. La documentation ne fournit que les valeurs nominales en sortie de machine, sans méthode de conversion entre pression et débit effectifs au fond du trou ; ce point doit donc être vérifié à l'aide des valeurs recommandées par le fabricant du marteau et de la configuration des conduites sur site.
Limites d'application et parties non couvertes par la documentation
Selon la documentation existante, la capacité d'alimentation en air du ZCS100 peut être décrite comme « 33 m³/min et 2,5 MPa calibrés sur le même équipement », mais cette description ne permet que de juger la limite supérieure de capacité de l'équipement, et ne peut être directement assimilée à « les deux valeurs sont pleinement disponibles sur un puits donné ». La documentation elle-même signale que différentes conditions géologiques, profondeurs de forage, diamètres, spécifications d'outils et modes opératoires affectent la consommation d'air réelle et l'efficacité des travaux, et que la référence finale est constituée par les conditions sur site, la foreuse associée et les exigences techniques du marteau.
Par conséquent, si le projet se situe dans une plage de forages peu profonds, de petits diamètres et de couches tendres, la nécessité de choisir ce niveau de pression et de débit doit d'abord être évaluée sur la base du point de fonctionnement recommandé du marteau ; si le projet relève effectivement d'une combinaison forage profond, roche dure et grand diamètre, il convient de vérifier en priorité trois informations extérieures à la documentation : la courbe réelle de débit du ZCS100 à 2,5 MPa, la perte de charge dans les conduites entre la machine et le marteau, et la consommation d'air du marteau sélectionné à la profondeur cible. Ces trois éléments ne peuvent être directement lus dans la documentation produit existante et doivent être confirmés séparément lors de la phase de sélection.
