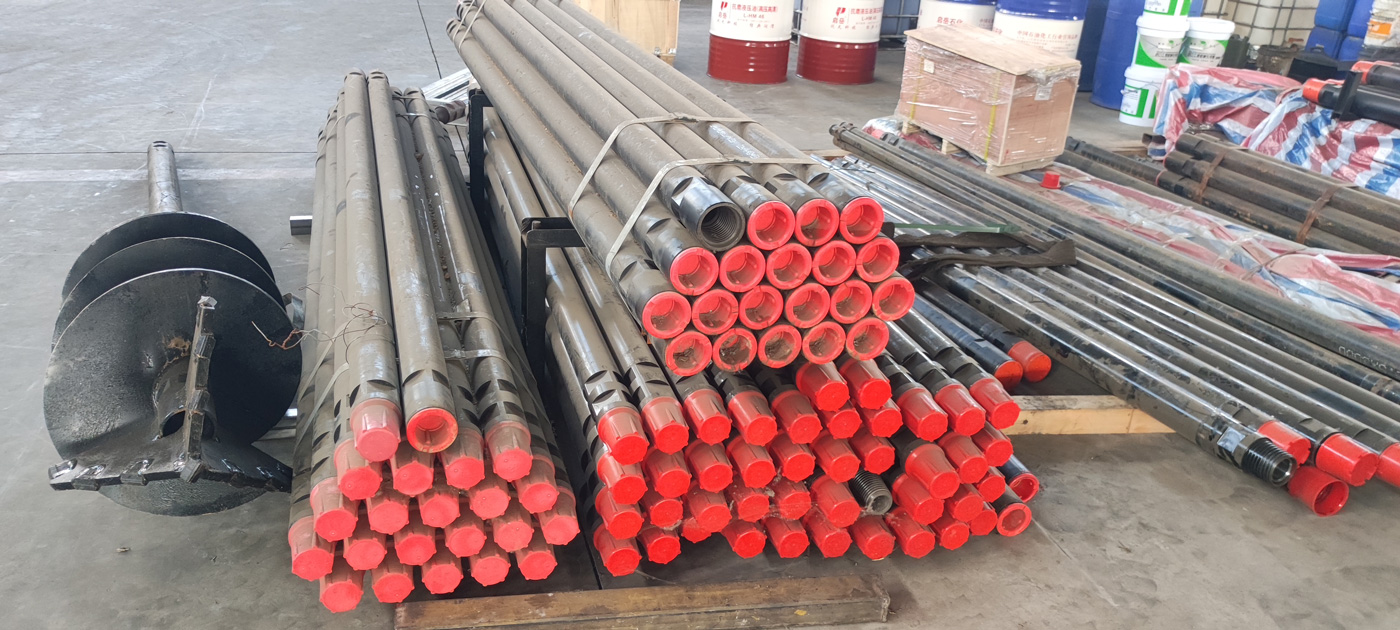

Lors du choix d'une tige de forage pour un puits d'eau, une spécification nominale comme Φ102×6 m est souvent jugée « adaptée ou non » comme un tout. En réalité, le diamètre extérieur de 102 mm et la longueur de 6 m désignent deux choses différentes : le premier détermine avec quel type de trépan, quel diamètre de trou et quel système d'outils de forage cette tige peut être associée ; la seconde détermine si elle peut s'inscrire dans la course du mât et la structure de serrage de cette foreuse. Ce n'est qu'en séparant les deux dimensions que l'on sait quelles conditions peuvent être vérifiées dans la documentation et lesquelles doivent être mesurées sur la foreuse et sur site.
Le diamètre extérieur de 102 mm contraint la relation d'adaptation, pas la capacité de forage
La documentation classe 102 mm parmi les diamètres extérieurs de tige courants en forage de puits d'eau, et indique que pour les projets devant concilier capacité de forage, résistance du corps de tige et polyvalence, cette spécification peut servir de tige assortie à divers foreuses de puits d'eau. Il faut noter ici que « concilier » décrit sa position en termes de polyvalence, et non une promesse de performance pour une formation ou un diamètre de trou donné.
Le diamètre extérieur contraint réellement les niveaux d'adaptation suivants :
- Relation avec le diamètre du trou : le diamètre extérieur de la tige doit être inférieur au diamètre du trou et laisser un passage pour les débris et l'espace annulaire ; la documentation ne donne ni diamètre minimal de trou ni valeur de jeu annulaire correspondant à 102 mm, on ne peut donc pas déduire directement du diamètre extérieur « quel diamètre de trou adopter ».
- Connexion avec le trépan et le marteau fond de trou : la documentation précise que cette tige peut être utilisée avec des procédés de forage rotary ou percussion, mais les spécifications concrètes du trépan ou du marteau doivent être confirmées avec la forme du raccord.
- Polyvalence avec le système d'outils existant : la documentation décrit 102 mm comme une spécification courante, ce qui signifie qu'il est plus facile de trouver des pièces correspondantes dans l'outillage existant, mais « courant » ne veut pas dire compatible directement avec n'importe quelle foreuse.
La longueur de 6 m doit d'abord passer l'épreuve du mât et du serrage
La documentation est très directe sur la longueur de 6 m : une longueur unitaire réduit le nombre de raccordements pendant le forage et améliore l'efficacité du travail continu ; elle précise en même temps qu'en usage réel, il convient de vérifier si une tige de 6 m correspond à l'équipement en tenant compte de la course du mât de la foreuse, de la structure de serrage et de l'espace de travail sur site.
Cette phrase délimite clairement le problème de longueur. 6 m est la longueur du corps de tige, pas la longueur que la foreuse peut avancer en une fois. Si la course du mât est inférieure à 6 m, une tige individuelle ne peut pas être descendue ou remontée entièrement en une seule course d'avance ; si la structure de serrage ne correspond pas au diamètre extérieur de la tige et aux dimensions du raccord, les opérations de vissage/dévissage ne peuvent pas se dérouler normalement ; si l'espace de travail sur site est insuffisant, la mise en place et le relevage d'un corps de 6 m seront également limités.
Inversement, si la course de la foreuse et les conditions de serrage peuvent accueillir une tige unitaire de 6 m, la réduction du nombre de raccordements peut alors se concrétiser dans le travail réel. La documentation ne donne ni valeur chiffrée de la réduction du nombre de raccordements, ni amplitude d'amélioration de l'efficacité ; cette partie ne peut être déterminée que par les paramètres concrets de la foreuse et l'organisation du chantier.
Nuance d'acier et filetage : deux options qui exigent des données d'exploitation
La documentation propose trois nuances d'acier au choix : DZ50, R780 et G105, et précise que la nuance concrète doit être confirmée selon le couple de la foreuse, la profondeur du puits, la formation et les conditions d'utilisation. Il s'agit d'un choix conditionnel, et non d'une sélection au prix ou par habitude. Les trois nuances sont listées côte à côte dans la documentation, sans valeurs de résistance respectives, il est donc impossible d'en déduire qu'une nuance convient à une plage de profondeur donnée.
Concernant le filetage, la documentation indique que le type de filetage peut être personnalisé selon les spécifications de la foreuse, les exigences de chantier et le mode de connexion, la forme du raccord étant un raccord standard API ou adapté sur demande. Lors de la commande, il est recommandé de fournir le modèle de foreuse, le diamètre extérieur des tiges existantes, la longueur unitaire, le type de filetage, l'usage du trou et la formation de chantier ; si la spécification du filetage ne peut être confirmée, fournir une photo du raccord et les dimensions clés pour vérification. Ces informations servent à traduire la « personnalisation » en dimensions vérifiables, et non à la laisser en suspens après expédition.
Les deux dimensions dans un même tableau de vérification
Après avoir séparé le diamètre extérieur et la longueur, on peut présenter côte à côte les conditions connues et les points à confirmer, afin d'éviter de ne mentionner qu'un modèle lors de la demande de prix.
| Point de vérification | Informations fournies par la documentation | Conditions à confirmer séparément |
|---|---|---|
| Diamètre extérieur 102 mm | L'une des spécifications courantes en forage de puits d'eau, compatible avec le forage rotary ou percussion | Diamètre de trou cible et jeu annulaire ; spécifications du trépan ou du marteau associé |
| Longueur 6 m | Favorise la réduction du nombre de raccordements ; doit correspondre à la course du mât, à la structure de serrage et à l'espace de travail | Dimensions concrètes de la course du mât et de la structure de serrage de la foreuse |
| Nuance d'acier | DZ50 / R780 / G105 au choix | Couple de la foreuse, profondeur du puits, formation et conditions d'utilisation |
| Filetage et raccord | Personnalisation possible ; raccord standard API ou adapté sur demande | Spécification du raccord ou dimensions du filetage des tiges existantes, photo du raccord |
| Scénarios d'application | Puits d'irrigation agricole, puits d'alimentation industrielle, puits d'alimentation municipale, exploration des eaux souterraines | Plage de profondeur concrète correspondant à l'expression « du peu profond au moyennement profond » |
La dernière ligne du tableau, « du peu profond au moyennement profond », reprend la formulation du document original, sans intervalle en mètres. Si la profondeur du projet approche la limite supérieure de cette description, la documentation sur la tige seule ne suffit pas à juger ; il faut considérer ensemble la capacité de la foreuse, la composition de l'outillage et les conditions de formation.
Limites d'application et points non documentés
La documentation indique que cette tige peut être utilisée pour des puits d'irrigation agricole, l'alimentation en eau de fermes, l'eau industrielle, les projets d'eau potable municipale et l'exploration des eaux souterraines, couvrant les besoins courants de construction de puits d'eau du peu profond au moyennement profond ; elle signale également que différentes conditions géologiques, paramètres de foreuse, compositions d'outillage, angles de forage et modes opératoires affectent l'effet d'utilisation réel et la durée de vie de la tige, le résultat final étant subordonné aux conditions de site et à la correspondance technique réelle.
Les points suivants ne comportent ni valeur ni conclusion dans la documentation existante et doivent être confirmés auprès du fabricant avant commande : la plage de diamètre de trou recommandée et le jeu annulaire correspondant au diamètre extérieur de 102 mm ; les caractéristiques mécaniques de chacune des trois nuances d'acier ; l'exigence minimale concrète de course du mât pour la longueur de 6 m ; le délai de fabrication du filetage personnalisé et les méthodes de contrôle vérifiables. En matière de protection, la documentation mentionne l'utilisation d'huile antirouille et de protecteurs de filetage pour protéger la tige et les raccords pendant le transport, les spécifications courantes pouvant être expédiées selon le stock disponible — ces deux points relèvent de l'approvisionnement et du transport et ne constituent pas un engagement sur la durée de vie dans le trou.
Ainsi, pour juger si cette tige convient, l'ordre n'est pas de regarder d'abord le modèle, mais de réunir d'abord les trois éléments : diamètre de trou cible, conditions de mât et de serrage de la foreuse, spécification des raccords existants, puis de voir si la nuance d'acier et le filetage personnalisé peuvent s'inscrire dans ces trois éléments. Une fois que le segment contraint respectivement par le diamètre extérieur et par la longueur est aligné, il ne reste que les questions de prix et de délai.
