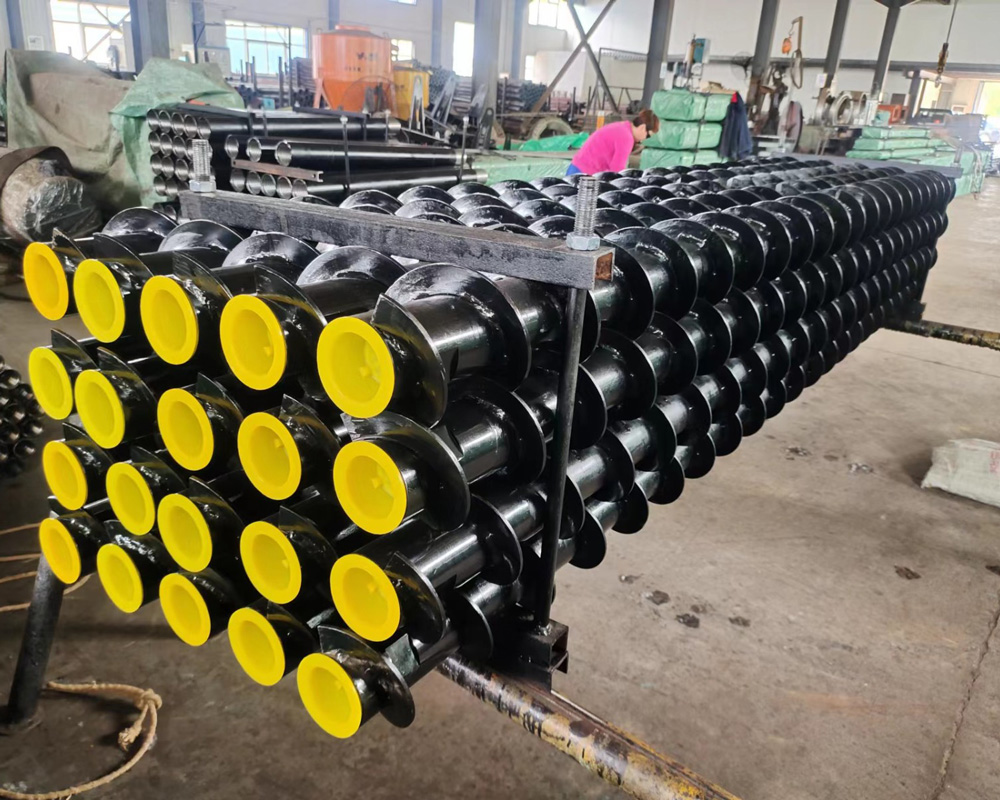

Lors du choix d'une tige de forage hélicoïdale, deux chiffres ne concordent souvent pas : la profondeur de trou prévue est proche ou dépasse la profondeur recommandée dans la documentation de la tige, et le diamètre d'outil se situe aux deux extrémités de la plage adaptée. Il est alors difficile de répondre par un simple « suffisant ou non », car la profondeur de forage recommandée et le diamètre d'outil adapté désignent deux choses différentes : la première contraint la longueur totale du train de tiges dans le trou et les conditions de charge, la seconde contraint la relation d'ajustement entre l'outil et le corps hélicoïdal. En se référant aux paramètres publics de la tige de forage géologique hélicoïdale Φ42S, cet article sépare ces deux conditions et explique l'ordre de vérification ainsi que les points restant à confirmer.
Distinguer d'abord ce que contraignent les deux chiffres
La documentation du Φ42S indique une profondeur de forage recommandée de 100 m et un diamètre d'outil adapté de 65–146 mm. Ces deux éléments ne sont pas des limites de même nature : la profondeur de forage recommandée concerne la longueur totale de l'assemblage de tiges lors d'un forage continu et la charge transmise qui en résulte ; le diamètre d'outil adapté concerne la compatibilité géométrique et l'évacuation des débris entre l'outil, le corps hélicoïdal et le diamètre d'hélice. Pour juger si une tige hélicoïdale convient, il faut comparer séparément ces deux conditions, sans qu'un chiffre ne masque l'autre.
Juger selon la profondeur de trou : 100 m est une valeur recommandée, non une limite de capacité
La documentation indique 100 m comme profondeur de forage recommandée et précise qu'elle s'applique au dynamitage minier, au forage de trous profonds dans les mines de charbon et aux forages géologiques. « Recommandée » signifie ici une valeur de référence dans les conditions géologiques de dureté moyenne décrites, avec un assemblage de tiges conventionnel ; elle ne garantit pas d'être atteinte de manière stable dans toutes les formations ni sous tous les angles de forage, et un dépassement de 100 m ne signifie pas nécessairement une impossibilité d'utilisation. Lorsque la profondeur réelle approche ou dépasse cette valeur, il faut intégrer à la vérification la dureté de la formation, l'angle de forage, les conditions d'évacuation des débris et la capacité de sortie de la foreuse. La documentation ne fournit pas de correction de profondeur selon la formation ou l'inclinaison ; ce point ne peut être confirmé qu'auprès du fabricant ou des techniciens sur site.
Juger selon le diamètre d'outil : 65–146 mm est la plage de compatibilité
Le diamètre d'outil adapté de 65–146 mm correspond à la relation géométrique entre un corps de tige de diamètre 42 mm et un diamètre d'hélice de 50–100 mm. Un diamètre d'outil dans cette plage indique que la compatibilité entre l'outil et la partie hélicoïdale se situe dans le domaine indiqué par la documentation ; toutefois, les deux extrémités de la plage ne correspondent pas aux mêmes besoins en espace d'évacuation et en couple. Plus le diamètre d'outil est grand, plus le volume de débris par unité d'avancement est important et plus la charge d'évacuation par l'hélice est lourde. La documentation précise que le corps hélicoïdal favorise l'extraction des débris et des gravats et réduit l'accumulation dans le trou, mais elle ne fournit pas de données d'efficacité d'évacuation selon le diamètre d'outil. En utilisation vers l'extrémité haute de la plage, il convient donc d'inclure dans les points à confirmer les conditions d'air comprimé ou de lavage, ainsi que la compatibilité entre la vitesse de rotation et l'avancement de la foreuse.
Couple et spécifications de tige : déterminer si le forage peut rester stable
Ce modèle présente un couple maximal de 3000 N·m, un diamètre de tige de 42 mm, une nuance d'acier DZ50 et une dureté de raccord HPC28-32. La valeur de couple correspond à la capacité de transmission de la charge de rotation dans les formations de dureté moyenne ; elle n'est pas indépendante de la profondeur de trou et du diamètre d'outil : plus le trou est profond, plus le train de tiges est long, et plus l'écart entre le couple effectif transmis à l'outil et la sortie en tête de trou mérite attention ; plus le diamètre d'outil est grand, plus la résistance à la rotation nécessaire au broyage de la roche est généralement élevée. La documentation indique que ce modèle convient au forage continu et à l'évacuation des débris dans des conditions géologiques de dureté moyenne, mais elle ne fournit pas de tableau comparatif des besoins en couple selon la nature de la roche ; la compatibilité réelle de l'assemblage doit être calculée séparément en fonction des capacités de la foreuse.
Les combinaisons de longueur influent sur le nombre de raccords et la maîtrise de la longueur totale
Des longueurs courantes de 1 m, 2 m et 3 m sont disponibles. Le choix de la longueur détermine à la fois si la profondeur cible peut être approchée par une combinaison de segments entiers, et le nombre de raccords ainsi que l'espace d'opération en tête de trou. La documentation n'impose pas une combinaison de longueurs particulière ; l'assemblage réel doit être déterminé avec la structure de la foreuse, l'espace de chantier et la profondeur de trou cible.
Rassembler les conditions dans un même tableau de vérification
| Point de vérification | Contenu fourni par la documentation | À noter lors de l'évaluation |
|---|---|---|
| Profondeur de trou cible | Profondeur de forage recommandée de 100 m | Valeur recommandée ; au-delà ou en formation complexe, à confirmer séparément |
| Diamètre d'outil | Adapté de 65–146 mm | Besoins d'évacuation et de couple différents aux deux extrémités de la plage |
| Corps de tige et hélice | Corps Φ42 mm, diamètre d'hélice 50–100 mm | Forme la compatibilité géométrique avec le diamètre d'outil |
| Couple | Maximal 3000 N·m | À calculer avec la sortie de la foreuse et les conditions de formation |
| Longueur | 1 m / 2 m / 3 m | À combiner selon la profondeur de trou et l'espace de chantier |
Éléments non couverts par la documentation, à confirmer séparément
- Modèle de foreuse et interface de sortie de la tête d'entraînement : la documentation ne précise pas le type de raccordement ; avant commande, il faut confirmer les dimensions d'interface et les exigences de compatibilité.
- Dureté de la formation et angle de forage : la documentation indique que différentes conditions géologiques, assemblages de tiges, angles de forage et modes opératoires influent sur l'effet d'utilisation réel, l'efficacité d'évacuation des débris et la durée de vie, mais elle ne fournit ni coefficients de correction ni données par niveaux.
- Comportement réel au-delà de la profondeur recommandée : la documentation ne donne qu'une valeur recommandée et ne fournit pas d'indication de capacité pour une utilisation au-delà de cette profondeur.
- Évacuation des débris lorsque le diamètre d'outil approche 146 mm : la documentation ne fournit pas de recommandations correspondantes de débit d'air, de débit d'eau ou de vitesse de rotation.
En résumé, pour juger si une tige de forage hélicoïdale convient, on peut vérifier point par point dans l'ordre suivant : la profondeur de trou cible est-elle proche de la valeur recommandée — le diamètre d'outil se situe-t-il dans la plage adaptée et à quelle extrémité — le couple de sortie et l'interface de la foreuse sont-ils compatibles — la combinaison de longueurs peut-elle couvrir la profondeur de trou. La documentation du Φ42S permet de répondre sur les spécifications de tige, la plage d'adaptation et la profondeur recommandée, mais le type d'interface, le comportement au-delà de la profondeur recommandée et l'effet réel selon les différentes formations doivent encore être confirmés auprès du fabricant avant l'achat.
