Les trous de mine pour abattage en gradins de carrière et les trous de percement de galeries minières se situent majoritairement dans des roches de dureté moyenne à dure. Ces trous sont forés à l'aide d'un marteau fond de trou associé à une foreuse ; le marteau lui-même n'est qu'un organe d'exécution : si le diamètre de forage ne correspond pas, le trépan ne peut pas être monté ; si l'alimentation en air est insuffisante, le piston ne peut pas imprimer son rythme ; si la rotation et l'avancement de la foreuse ne sont pas adaptés, le marteau ne peut pas non plus donner son plein rendement. Cet article prend comme exemple les données publiques du marteau fond de trou 55A pour décomposer une à une ces quatre conditions d'appariement, en indiquant à quel besoin correspond chaque paramètre et quelles conditions ne figurent pas dans les données et doivent être confirmées séparément.
Commençons par le diamètre de forage : la plage de 85–185 mm couvre le segment du trépan
Le diamètre de perçage applicable du 55A est indiqué comme étant de 85–185 mm. Cette plage contraint le diamètre extérieur du trépan, et non celui de la tige de forage, ni le modèle de foreuse. Ce n'est que si les diamètres de trous de gradins courants en carrière et les diamètres de trous de mine en exploitation minière tombent dans cet intervalle qu'il est possible d'envisager l'utilisation de ce modèle ; en dehors de cet intervalle, la relation de jeu entre le marteau, le trépan et la paroi du trou change, et l'application directe n'est plus possible.
Lors de l'appariement réel, il faut également considérer le diamètre de forage conjointement avec la profondeur de forage. Dans les données, la profondeur de perçage est indiquée comme 200, mais l'unité n'est pas précisée. Cette valeur ne doit pas être complétée d'office en mètres ou en centimètres, et il ne faut pas s'en servir pour juger de la profondeur de trou appropriée. Il est nécessaire de confirmer auprès du fabricant l'unité, ainsi que la signification de cette valeur : s'agit-il de la profondeur d'avancement d'une seule tige de forage, de la profondeur de travail du marteau en une seule passe, ou d'une autre référence ?
Du côté de la foreuse : une foreuse fond de trou ou une foreuse de puits d'eau peut convenir, mais il faut vérifier les interfaces

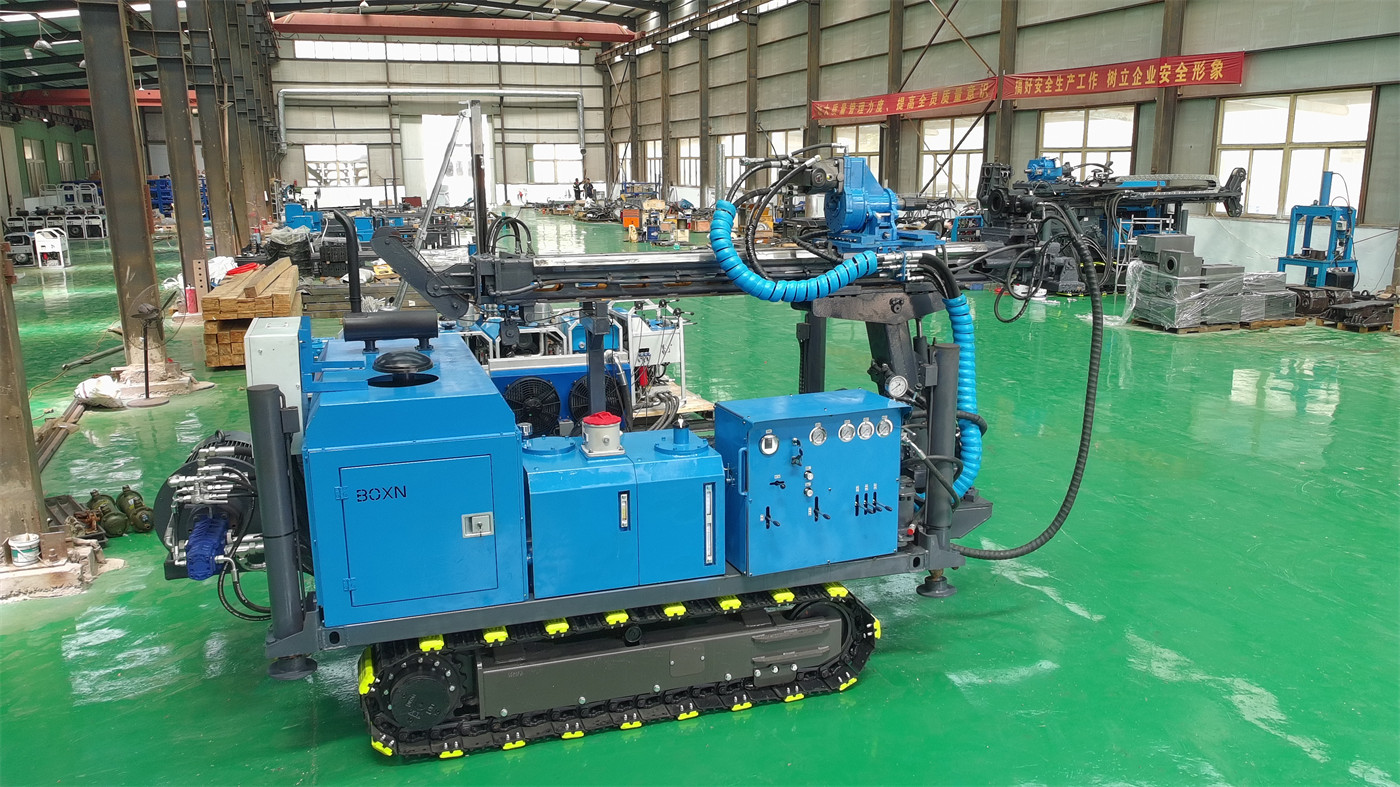

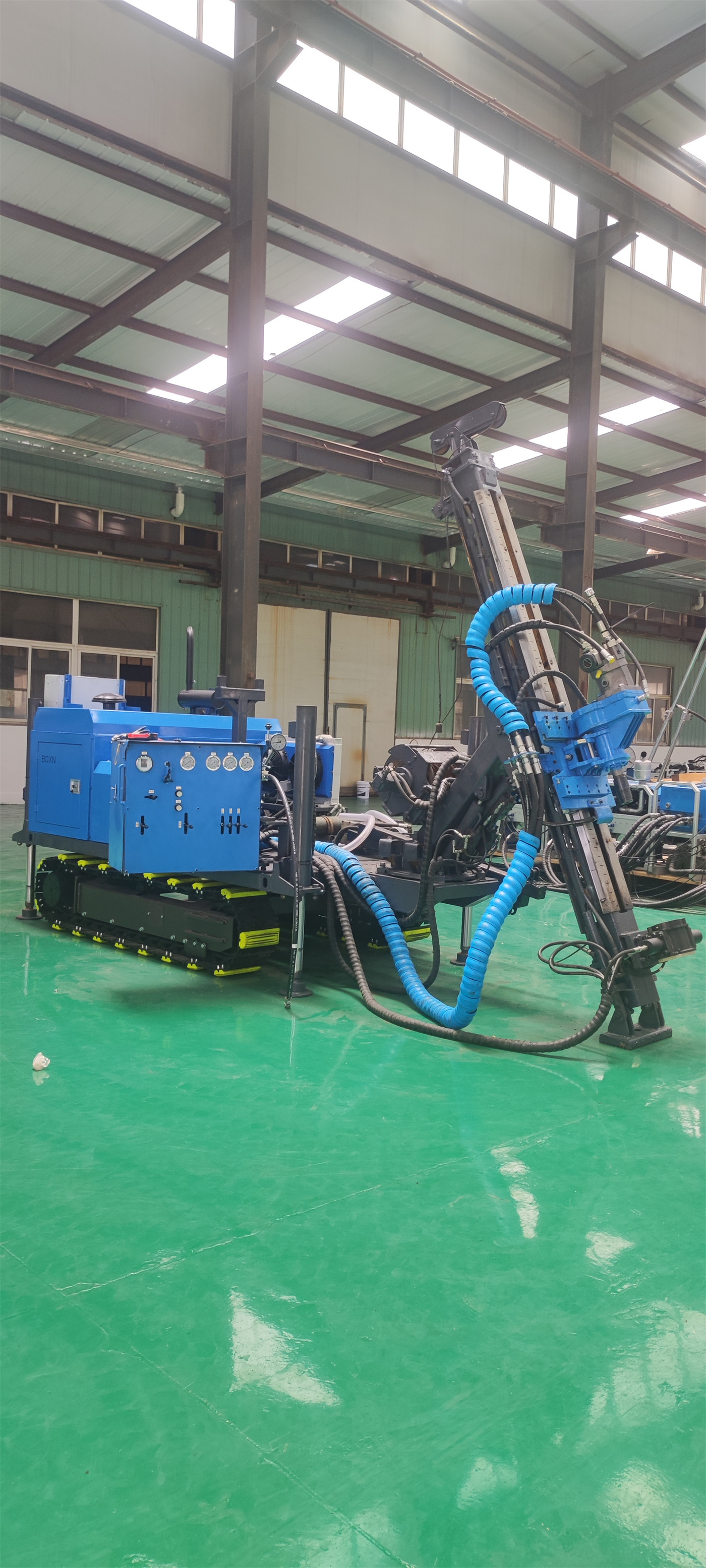

Les données indiquent que le 55A peut être utilisé avec des équipements tels que des foreuses fond de trou et des foreuses de puits d'eau. Cette phrase précise la catégorie d'équipement compatible, mais ne signifie pas que n'importe quelle foreuse fond de trou ou foreuse de puits d'eau peut être raccordée directement. Il faut vérifier si la vitesse de rotation de sortie de la tête rotative de la foreuse se situe dans la plage supportable par le marteau, si la force d'avancement et la force de levage sont suffisantes pour manipuler l'ensemble du train de tiges, et si les spécifications du raccord d'air sur la foreuse correspondent à l'entrée d'air du marteau. Ce sont là des conditions au niveau des interfaces, que les données ne listent pas une à une ; elles doivent être confirmées séparément lors de la sélection.
Compresseur d'air : la pression et le débit d'air sont les prérequis pour que le marteau puisse imprimer son rythme
Le marteau fond de trou est entraîné par de l'air comprimé qui actionne un piston interne en va-et-vient à haute fréquence pour frapper le trépan. Dans les données du 55A, l'énergie de frappe est indiquée comme 180–220 et la fréquence de frappe comme 18–22, sans unité pour l'une ni pour l'autre. Les données d'origine ne fournissent pas les valeurs spécifiques de pression de service et de débit d'air requis ; il n'est donc pas possible de déduire les spécifications du compresseur à partir de ces deux chiffres. Ce qui est certain, c'est que si la pression d'alimentation et le débit d'air sont insuffisants, le rythme de frappe du piston sera affecté ; la notice d'utilisation mentionne également qu'il convient de maintenir une alimentation en air stable. Lors de la phase de sélection, il faut vérifier une à une la pression de service et le débit d'air du compresseur par rapport aux exigences d'appariement fournies par le fabricant du marteau, et ne pas se contenter de considérer la foreuse elle-même.
Trépan et tige de forage : les spécifications doivent être définies en même temps que le diamètre de forage et l'interface du marteau

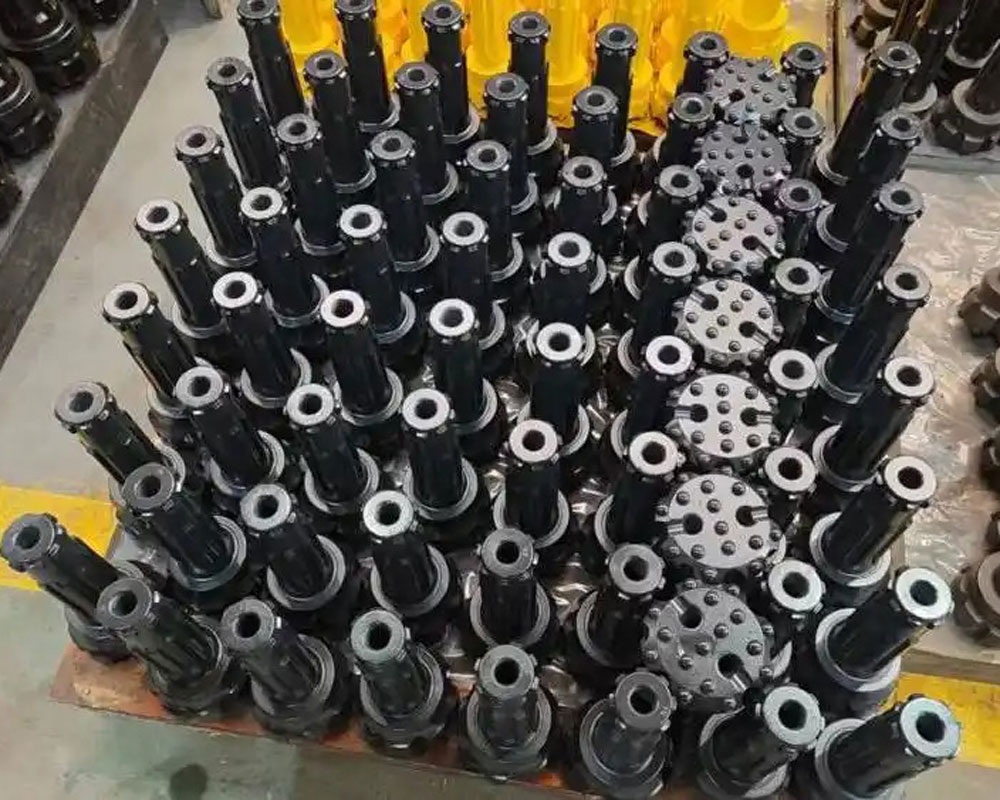

Les données listent les spécifications du trépan et de la tige de forage comme des éléments à confirmer lors de la sélection de l'appariement. Le diamètre du trépan doit se situer dans la plage de 85–185 mm et correspondre au diamètre de forage cible ; les spécifications de la tige de forage doivent être compatibles avec le système de rotation de la foreuse et le côté raccordement du marteau. Ces deux éléments ne sont pas accompagnés d'un tableau de dimensions spécifiques dans les données ; ils relèvent donc d'une confirmation auprès du fabricant en fonction de la configuration réelle du projet.
Quelles caractéristiques correspondent à quel besoin
- Structure résistante à l'usure : les données soulignent qu'elle est adaptée aux environnements de forage à haute fréquence et à forte charge des mines et carrières. Cela correspond à la gestion de l'usure du corps du marteau et des zones de raccordement lors de travaux continus, et ne signifie pas une absence d'entretien ; la notice d'utilisation exige une vérification régulière de l'usure du marteau, du trépan et des zones de raccordement.
- Couverture de diamètre 85–185 mm : cela correspond à divers besoins de forage minier, de génie civil et de puits d'eau, mais chaque projet spécifique doit encore être confirmé selon son propre diamètre de forage, sa profondeur et sa formation rocheuse.
- Fracturation de roche par impact à haute fréquence : cela correspond aux formations de dureté moyenne à dure. Les données précisent également que l'efficacité réelle de forage est influencée par la dureté de la formation, le diamètre de forage, la pression d'alimentation en air, le débit d'air, l'usure du trépan et le mode opératoire ; ces facteurs ne figurent pas dans les paramètres du marteau seul.
Limites d'application et lacunes des données
D'après les données vérifiées, le domaine d'application du 55A est indiqué comme couvrant les scénarios de forage d'ingénierie tels que les mines, les carrières, le percement de routes et les puits d'eau. Cela ne signifie pas qu'il est également adapté à toutes les conditions de roche dure, ni qu'il suffit que le diamètre de forage soit dans la plage pour pouvoir descendre directement dans le trou. Les quatre valeurs d'origine — profondeur de perçage, vitesse de perçage, énergie de frappe et fréquence de frappe — ne sont pas accompagnées d'unités et ne peuvent pas être utilisées comme des indicateurs techniques directement convertibles. Lors de la sélection, il convient d'établir une liste de vérification comprenant le modèle de foreuse, le diamètre de forage cible, la profondeur de forage, la dureté de la formation, les spécifications de la tige de forage, les spécifications du trépan, ainsi que la pression de service et le débit d'air du compresseur ; chaque élément manquant doit être confirmé auprès du fabricant ou du responsable technique sur site.
Une liste de vérification opérationnelle pour l'appariement
| Élément à vérifier | Base fournie par les données du 55A | À confirmer séparément |
|---|---|---|
| Diamètre de forage cible | Applicable de 85 à 185 mm | La profondeur de forage et la dureté de la formation correspondent-elles au trépan choisi ? |
| Foreuse associée | Compatible avec les foreuses fond de trou et les foreuses de puits d'eau | Vitesse de la tête rotative, force d'avancement et de levage, spécifications du raccord d'air |
| Compresseur d'air | Entraîné par air comprimé, nécessite une alimentation en air stable | Exigences spécifiques de pression de service et de débit d'air |
| Trépan et tige de forage | Listés comme éléments à confirmer lors de la sélection de l'appariement | Dimensions spécifiques et mode de raccordement |
| Capacité de profondeur de forage | Profondeur de perçage indiquée 200, sans unité | Unité et référence applicable |
Le rôle de ce tableau n'est pas de donner une conclusion, mais de faire passer la discussion sur la sélection de « le marteau lui-même convient-il ? » à « l'ensemble des conditions d'appariement est-il complet ? ». Si l'un des quatre éléments — diamètre de forage, foreuse, compresseur d'air, trépan et tige de forage — ne correspond pas, les paramètres du marteau, même les plus adaptés, ne permettront pas un travail stable dans le trou. Pour les parties non couvertes par les données, il convient de les confirmer une à une auprès du fabricant selon le tableau ci-dessus avant de décider.
