Que signifie « portable » pour un carottier divisé ou intégré ?

« Je cherche un modèle portable » est une phrase très fréquente dans les demandes de prix de carottiers. Mais « portable » ne désigne pas la même chose selon qu'il s'agit d'une structure divisée ou intégrée : pour le modèle divisé, cela signifie généralement que la machine est décomposée en modules dont le poids et les dimensions unitaires sont ramenés à un niveau gérable par des moyens de transport ordinaires ou par manutention manuelle ; pour le modèle intégré, cela se traduit plutôt par la suppression des opérations de réassemblage des systèmes sur site lors des déplacements et de la mise en place. Si la demande se limite à « portable », le fabricant aura du mal à déterminer si vous faites face à un chemin d'accès trop étroit en montagne ou à des changements de trou fréquents nécessitant d'éviter des démontages répétés.

Cet article ne compare pas la supériorité d'un type sur l'autre, mais décompose « portable » en deux indicateurs vérifiables : le poids unitaire transporté et le travail sur site nécessaire pour reprendre l'exploitation une fois au trou. Ces indicateurs sont ensuite mis en regard des données modulaires du CR1000P présentées sur ce site et des caractéristiques structurelles d'un modèle intégré comme le CR1000I, afin de préciser dans quelles conditions chacun s'applique, quelles conditions ne figurent pas dans la documentation et doivent être confirmées séparément.

Distinguer d'abord : le portable concerne-t-il le transport ou la mise en place ?

Du bout de la route au trou, un carottier passe généralement par plusieurs étapes : transport, déchargement, mise en place, assemblage, réglage. La différence entre modèle divisé et intégré se situe principalement dans la répartition de la charge de travail avant et après l'étape d'« assemblage ».

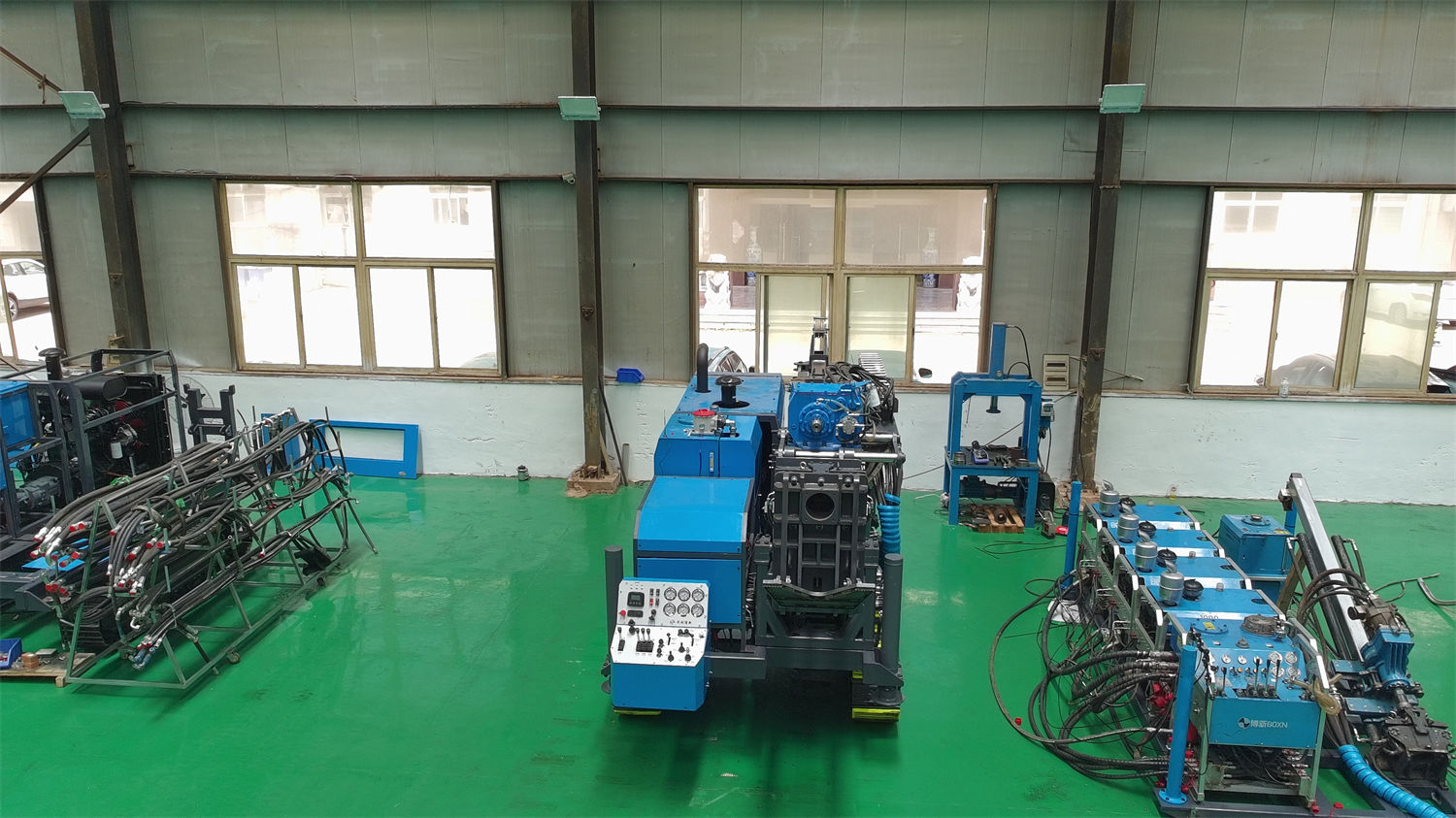

• Modèle divisé : les systèmes (moteur, commande, huile hydraulique, boue) sont répartis en modules indépendants, transportés un par un à travers les sections difficiles, puis assemblés sur site. Le poids unitaire diminue, mais le travail d'assemblage reste sur site.
• Modèle intégré : les systèmes sont déjà intégrés en usine sur la machine ou sur le même châssis ; une fois sur place, la machine se met en place en tant qu'ensemble, ce qui réduit les opérations de raccordement des circuits hydrauliques et de couplage de l'alimentation, mais le poids est concentré et les exigences en largeur de route, portance et capacité de levage sont plus fortes.

Ainsi, pour juger si un équipement est « portable », il ne suffit pas de voir s'il est qualifié de portable : il faut identifier le type de contrainte d'accès à laquelle vous êtes confronté. Pour des trous situés sur des chemins de montagne étroits, avec un rayon de braquage faible ou des ponts à charge limitée, le problème réside dans le poids et les dimensions unitaires ; pour des sites dégagés mais avec des changements de trou fréquents et des temps de démontage/remontage longs à chaque fois, le problème réside dans le nombre d'opérations d'assemblage.

Le point d'application du portable en version divisée : poids des modules et mode de transport

La documentation publique du CR1000P fournit les poids indicatifs de chaque module, ce qui constitue la donnée la plus directe pour évaluer le degré de portabilité d'un modèle divisé.

Ces valeurs indiquent que la machine complète pèse environ 1,64 t, mais que le transport peut se faire module par module à travers les sections difficiles, l'unité motrice la plus lourde se situant entre 180 et 260 kg. Pour des trous sans route carrossable, nécessitant un transport manuel ou par petits engins, cette décomposition détermine si l'équipement peut accéder au site. Mais le poids des modules ne représente que la moitié de la question « peut-on transporter » ; l'autre moitié concerne la largeur réelle du chemin, la pente, les virages et la portance des ponts et buses, éléments absents de la documentation et qui doivent être confirmés par le projet après reconnaissance sur site.

La documentation ajoute une remarque : avant les travaux, il convient d'organiser les moyens humains, mécaniques ou de levage en fonction du poids des modules. Cette phrase a son importance : décomposer la machine ne signifie pas que chaque module peut être porté à la main sans préparation ; le mode de manutention de chaque module, le nombre de personnes nécessaires, le recours éventuel à un treuil ou à un câble, doivent être définis selon la topographie réelle.

Divisé ne signifie pas capacité réduite : paramètres de forage du CR1000P

Un point souvent négligé : la portabilité d'une structure divisée n'est pas incompatible avec la capacité de forage profond. Selon la documentation publique du CR1000P, la profondeur de référence est de 1150 m en BQ, 1000 m en NQ et 550 m en HQ ; le couple maximal de la tête d'entraînement est de 1100 N·m, la vitesse maximale de 1250 tr/min, la force d'avance de 67 kN, la force de retenue de 130 kN, le débit de la pompe à boue de 100 L/min et la pression de 7 MPa. Ces valeurs correspondent à des missions de carottage profond de l'ordre du kilomètre, et non à la catégorie des carottiers légers pour trous peu profonds.

En considérant ces deux ensembles d'informations, la signification exacte du portable en version divisée est la suivante : ce qui est sacrifié, c'est le temps d'assemblage sur site et la complexité de gestion des modules, pas la profondeur de forage ni les spécifications de carottage. Inversement, le choix d'un modèle divisé suppose que le projet accepte et soit capable d'assumer la charge de travail liée à l'assemblage sur site, au raccordement des circuits, au réglage et au démontage ultérieur ; si les trous sont proches et les changements fréquents, cette charge se répétera et devra être intégrée séparément dans l'organisation des travaux.

Le point d'application du portable en version intégrée : quelles opérations sont supprimées

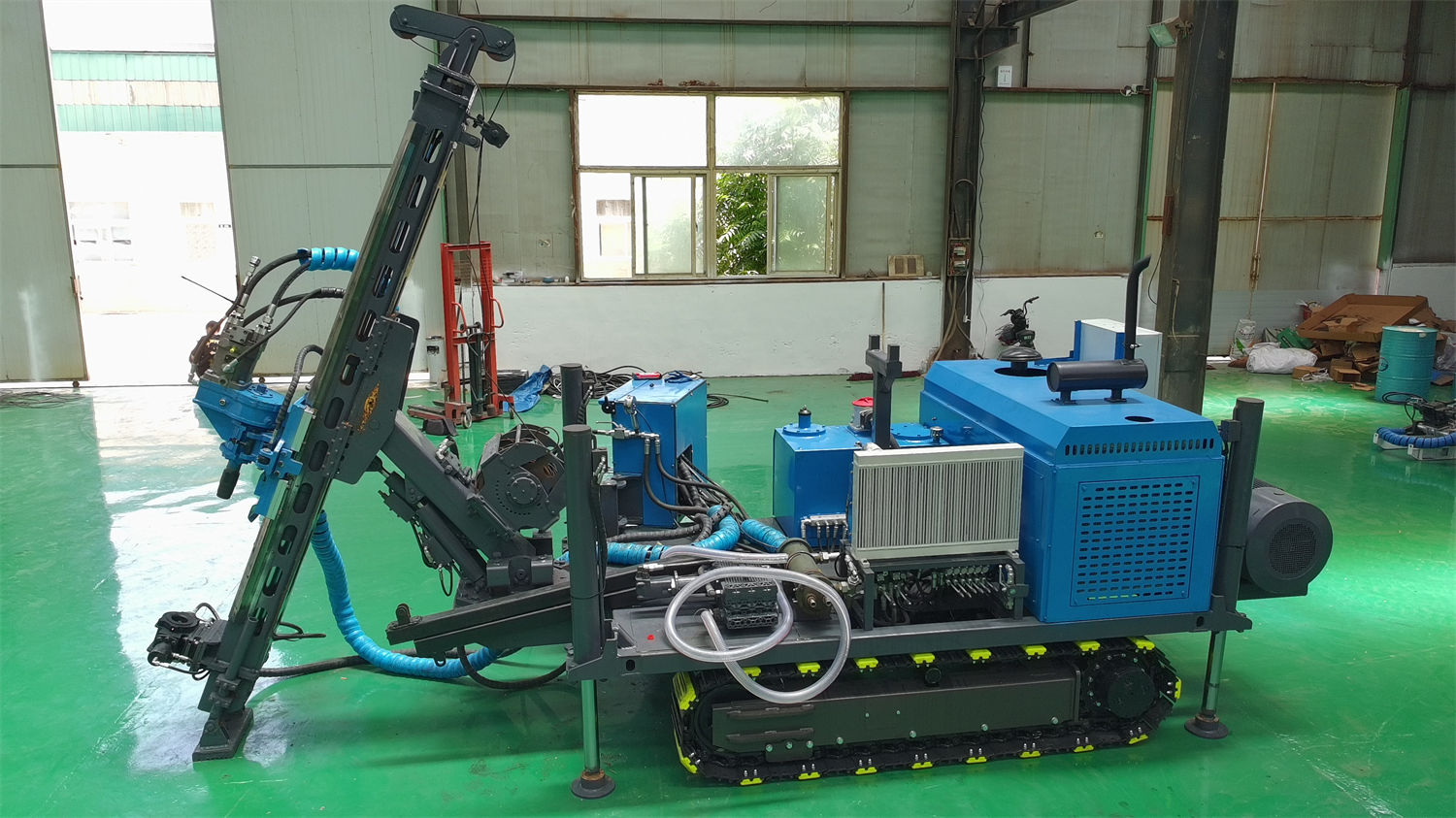

Le carottier intégré regroupe les systèmes moteur, hydraulique et de commande ; sa « portabilité » se manifeste généralement lors des déplacements et de la mise en place : la machine se rend au trou en tant qu'ensemble, sans nécessiter le déchargement et le raccordement pièce par pièce d'un modèle divisé. À titre d'exemple, le CR1000I présenté sur ce site est documenté comme un carottier intégré de 1000 mètres, avec un couple maximal de 1200 N·m et un angle de forage de 45° à 90°. Ces paramètres indiquent qu'il vise également des missions de carottage de l'ordre du kilomètre, avec une structure différente de celle du CR1000P.

Mais le prix de l'intégration se situe du côté du transport : le poids est concentré, la voie d'accès doit permettre le passage de la machine complète, et les conditions de virage, de pente et de portance sont plus strictes que pour un transport pièce par pièce ; si le trou se trouve en zone montagneuse sans route, la machine complète ne pourra pas accéder directement et il faudra évaluer séparément la faisabilité d'un aménagement de route, d'un câble ou d'un transport par sections. Ces jugements ne découlent pas directement du mot « intégré » et doivent être vérifiés en fonction du poids total, des dimensions extérieures du modèle concerné et des conditions de voirie sur site.

Deux axes de décision : conditions de voirie et rythme de changement de trou

En résumant les différences ci-dessus, le choix peut s'articuler autour de deux axes.

Premier axe : l'équipement peut-il atteindre le trou ?

• Voie existante mais étroite, sinueuse, à charge limitée : vérifier en priorité le poids et les dimensions des modules unitaires ; le transport fractionné du modèle divisé correspond mieux à ces conditions.
• Voie permettant le passage de la machine complète, sol porteur : le modèle intégré réduit l'assemblage sur site et permet d'entrer plus rapidement en production.
• Absence totale de route : quel que soit le type, il faut d'abord résoudre le problème du transport ou de l'aménagement de la voie ; le modèle divisé réduit la difficulté de manutention unitaire, mais ne supprime pas la manutention elle-même.

Second axe : comment s'enchaînent les trous ?

• Trous dispersés, cycle long par trou : le coût d'un assemblage sur site peut être amorti par une longue période de travaux, et le transport modulaire du modèle divisé prend tout son sens.
• Trous regroupés, changements fréquents : chaque démontage/remontage et raccordement se répète, et la valeur du modèle intégré qui réduit les opérations est plus évidente.

Ces deux axes ne sont pas des critères de notation mutuellement exclusifs, mais une relation d'ordre : résoudre d'abord « peut-on y arriver », puis comparer « comment travailler une fois sur place ». Si les conditions de voirie excluent d'emblée la machine complète, discuter des opérations d'assemblage économisées par le modèle intégré n'a pas de sens.

Conditions associées et points à confirmer

Qu'il s'agisse d'un modèle divisé ou intégré, la documentation ne peut répondre que sur les paramètres et la composition modulaire de l'équipement ; elle ne remplace pas la vérification sur site. Les points suivants doivent être confirmés auprès du fabricant et sur le terrain avant la demande de prix et l'entrée sur site.

• Voirie et portance : largeur minimale, pente, rayon de braquage, limite de charge des ponts et buses, ainsi que les variations de circulation en saison des pluies ou de gel-dégel.
• Levage et transbordement : points de levage des modules ou de la machine complète, accès des engins de levage au trou, nécessité éventuelle d'un treuil ou d'un câble.
• Surface au sol : le modèle divisé nécessite un espace pour disposer et assembler les modules, le modèle intégré un espace pour la mise en place de la machine et le stockage des tiges ; les exigences de dimension de plateforme diffèrent.
• Charge d'assemblage et de réglage : les opérations précises de raccordement des circuits hydrauliques, de l'alimentation et du système de boue sur site, ainsi que le temps nécessaire, doivent être confirmés auprès du fabricant et non estimés soi-même.
• Démontage et transfert : mode de démontage des modules en fin de projet, ordre de transport, et symétrie éventuelle avec l'entrée sur site.
• Alimentation et équipements associés : la documentation du CR1000P indique une puissance diesel requise ≥ 132 kW, avec possibilité d'une configuration en trois moteurs électriques de 30 kW ; le choix dépend de l'alimentation électrique sur site, de l'approvisionnement en carburant et des ressources de maintenance, et doit être évalué séparément selon les conditions du projet.

Dans le domaine des carottiers, « portable » est une notion relative définie par les conditions de transport, et non une performance comparable hors contexte. Le modèle divisé répartit le poids et laisse l'assemblage sur site ; le modèle intégré regroupe les systèmes et concentre les exigences de passage. Il faut d'abord clarifier ses propres conditions de voirie et son rythme de changement de trou, puis examiner le poids des modules ou la configuration de la machine complète du modèle concerné, pour que le choix repose sur des bases solides.
